YAMAHA XVS1300A 2009 Manuale de Empleo (in Spanish)

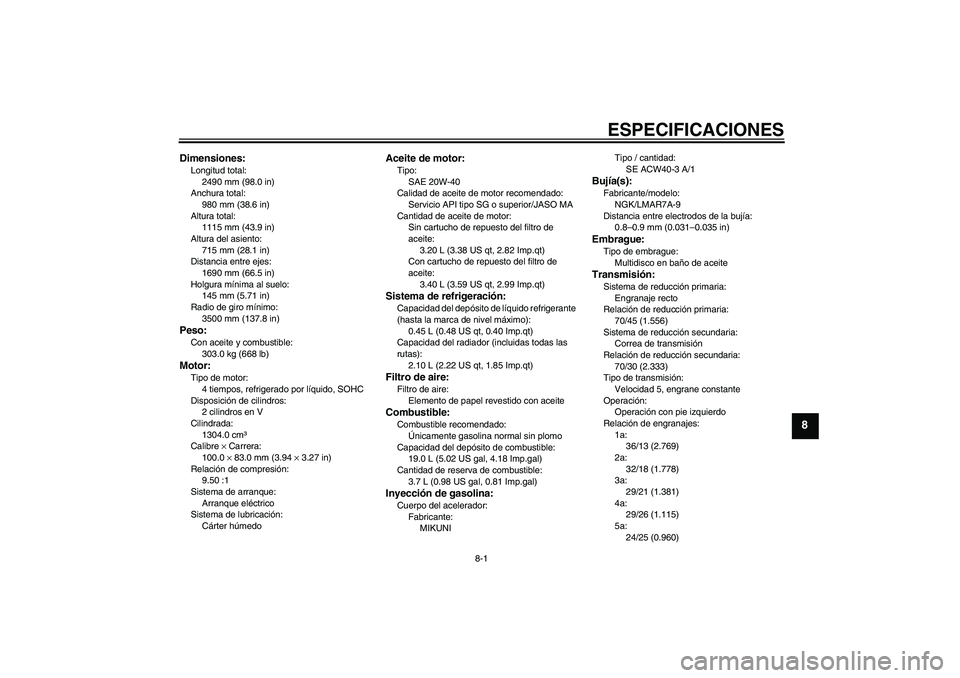

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2490 mm (98.0 in)
Anchura total:
980 mm (38.6 in)
Altura total:
1115 mm (43.9 in)
Altura del asiento:
715 mm (28.1 in)
Distancia entre ejes:
1690 mm (66.5 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
3500 mm (137.8 in)Peso:Con aceite y combustible:
303.0 kg (668 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
2 cilindros en V
Cilindrada:
1304.0 cm³
Calibre × Carrera:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relación de compresión:
9.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 20W-40
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.40 L (3.59 US qt, 2.99 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Cantidad de reserva de combustible:
3.7 L (0.98 US gal, 0.81 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Fabricante:
MIKUNITipo / cantidad:
SE ACW40-3 A/1
Bujía(s):Fabricante/modelo:
NGK/LMAR7A-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
70/45 (1.556)
Sistema de reducción secundaria:
Correa de transmisión
Relación de reducción secundaria:
70/30 (2.333)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
36/13 (2.769)
2a:
32/18 (1.778)
3a:
29/21 (1.381)
4a:
29/26 (1.115)
5a:
24/25 (0.960)
U11CS2S0.book Page 1 Friday, August 29, 2008 9:17 AM

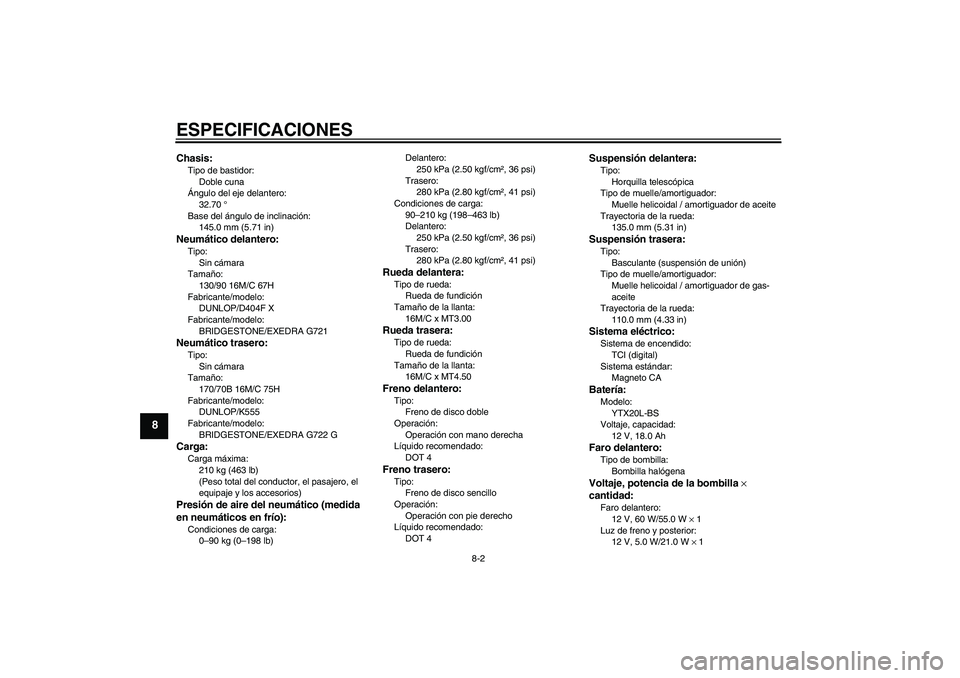

ESPECIFICACIONES
8-2
8
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
32.70 °
Base del ángulo de inclinación:
145.0 mm (5.71 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
130/90 16M/C 67H
Fabricante/modelo:
DUNLOP/D404F X
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721Neumático trasero:Tipo:
Sin cámara
Tamaño:
170/70B 16M/C 75H
Fabricante/modelo:
DUNLOP/K555
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722 GCarga:Carga máxima:
210 kg (463 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
280 kPa (2.80 kgf/cm², 41 psi)
Condiciones de carga:
90–210 kg (198–463 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
280 kPa (2.80 kgf/cm², 41 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16M/C x MT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16M/C x MT4.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
U11CS2S0.book Page 2 Friday, August 29, 2008 9:17 AM

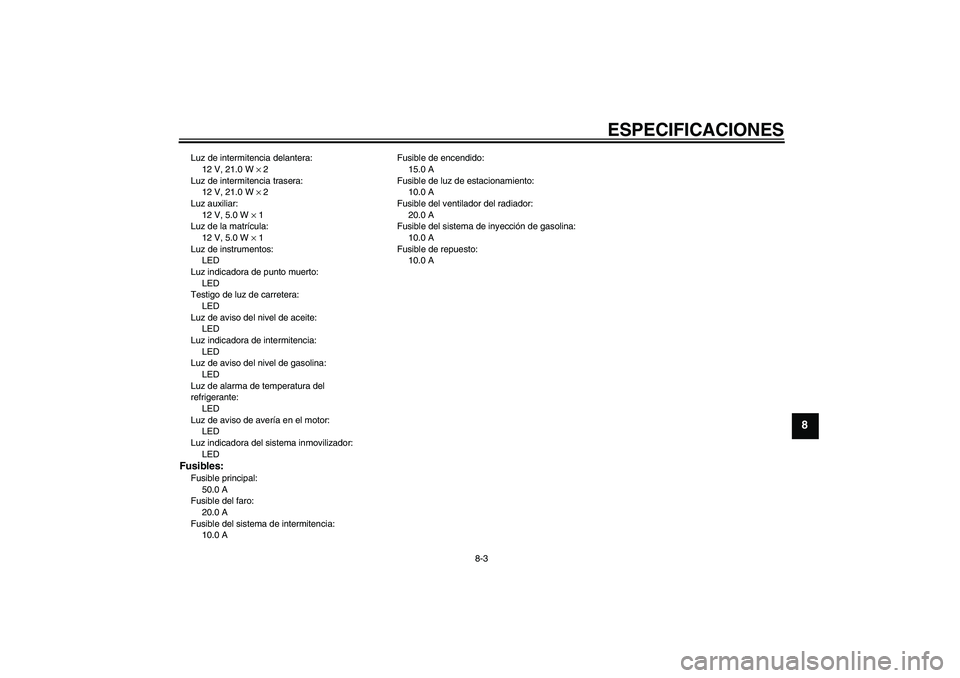

ESPECIFICACIONES
8-3
8
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 AFusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
10.0 A
U11CS2S0.book Page 3 Friday, August 29, 2008 9:17 AM

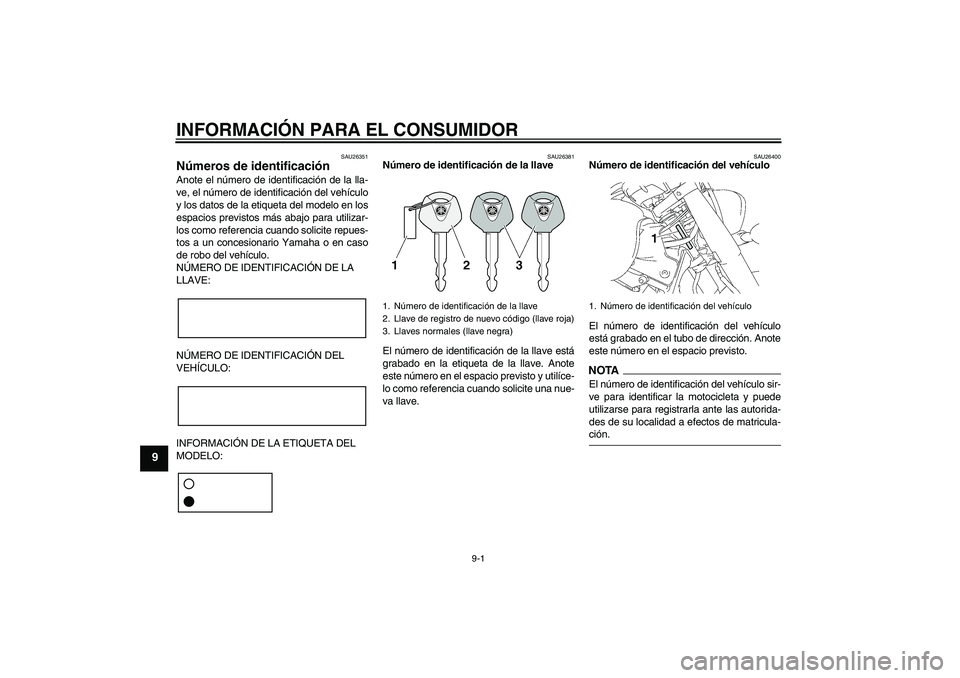

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U11CS2S0.book Page 1 Friday, August 29, 2008 9:17 AM

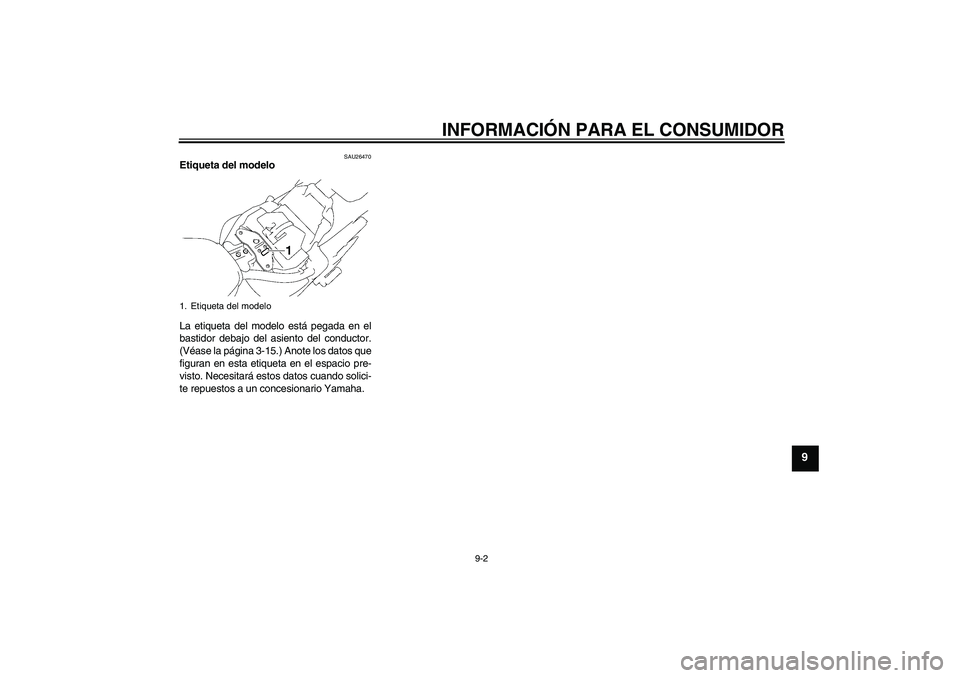

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-15.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U11CS2S0.book Page 2 Friday, August 29, 2008 9:17 AM

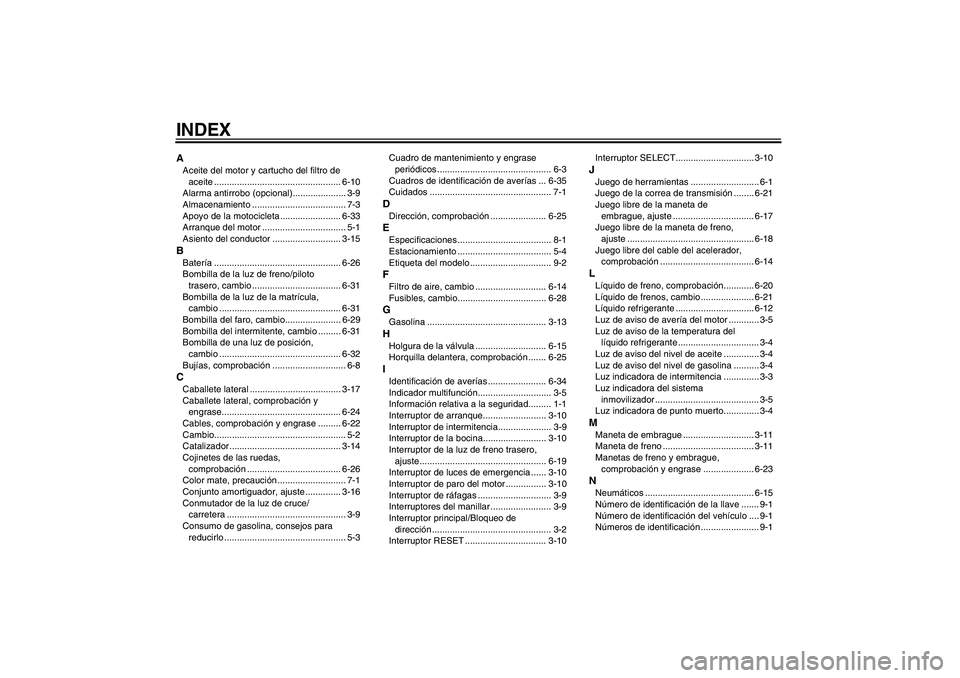

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................. 6-10
Alarma antirrobo (opcional)..................... 3-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-33
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-15BBatería .................................................. 6-26
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-31
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio...................... 6-29
Bombilla del intermitente, cambio ......... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-32
Bujías, comprobación ............................. 6-8CCaballete lateral .................................... 3-17
Caballete lateral, comprobación y
engrase............................................... 6-24
Cables, comprobación y engrase ......... 6-22
Cambio.................................................... 5-2
Catalizador ............................................ 3-14
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-16
Conmutador de la luz de cruce/
carretera ............................................... 3-9
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3Cuadro de mantenimiento y engrase
periódicos ............................................. 6-3
Cuadros de identificación de averías ... 6-35
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-25EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-14
Fusibles, cambio................................... 6-28GGasolina ............................................... 3-13HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-34
Indicador multifunción............................. 3-5
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-10
Interruptor de intermitencia..................... 3-9
Interruptor de la bocina......................... 3-10
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-19
Interruptor de luces de emergencia ...... 3-10
Interruptor de paro del motor ................ 3-10
Interruptor de ráfagas ............................. 3-9
Interruptores del manillar ........................ 3-9
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
Interruptor RESET ................................ 3-10Interruptor SELECT............................... 3-10
JJuego de herramientas ........................... 6-1
Juego de la correa de transmisión ........ 6-21
Juego libre de la maneta de
embrague, ajuste ................................ 6-17
Juego libre de la maneta de freno,
ajuste .................................................. 6-18
Juego libre del cable del acelerador,
comprobación ..................................... 6-14LLíquido de freno, comprobación............ 6-20
Líquido de frenos, cambio ..................... 6-21
Líquido refrigerante ............................... 6-12
Luz de aviso de avería del motor ............ 3-5
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-5
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-11
Maneta de freno .................................... 3-11
Manetas de freno y embrague,
comprobación y engrase .................... 6-23NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1
U11CS2S0.book Page 1 Friday, August 29, 2008 9:17 AM

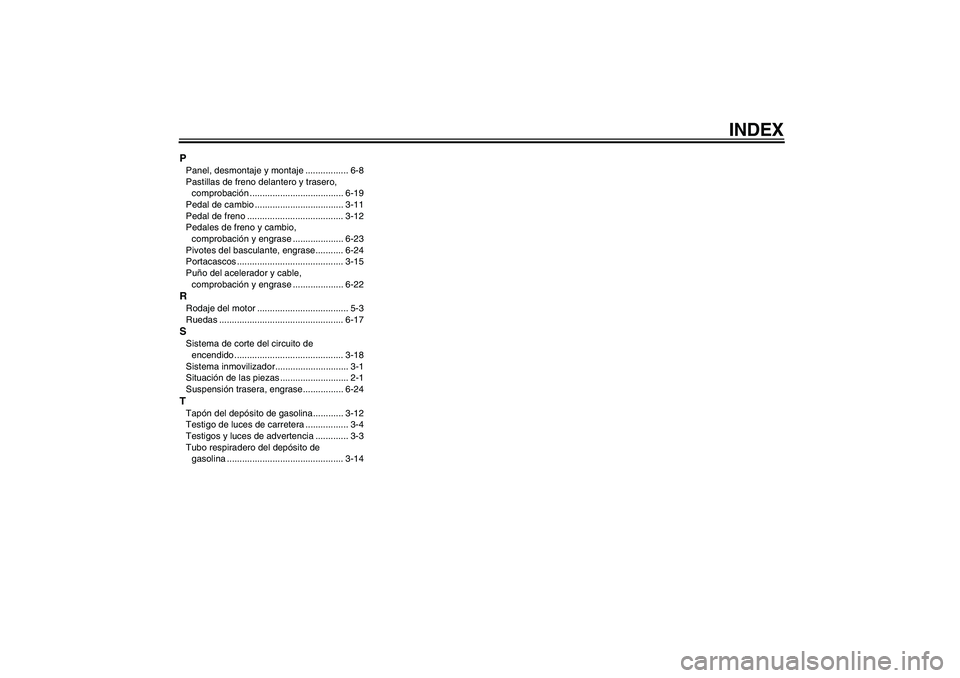

INDEX
PPanel, desmontaje y montaje ................. 6-8
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-19
Pedal de cambio ................................... 3-11
Pedal de freno ...................................... 3-12
Pedales de freno y cambio,
comprobación y engrase .................... 6-23
Pivotes del basculante, engrase........... 6-24
Portacascos .......................................... 3-15
Puño del acelerador y cable,
comprobación y engrase .................... 6-22RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-17SSistema de corte del circuito de
encendido ........................................... 3-18
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase................ 6-24TTapón del depósito de gasolina............ 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero del depósito de
gasolina .............................................. 3-14
U11CS2S0.book Page 2 Friday, August 29, 2008 9:17 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.09-0.6×1 CR
(S)
DIC183
