CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2490 mm (98.0 in)
Largeur hors tout:
1000 mm (39.4 in)
Hauteur hors tout:
1145 mm (45.1 in)
Hauteur de la selle:
690 mm (27.2 in)
Empattement:
1690 mm (66.5 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
3500 mm (137.8 in)Poids:Avec huile et carburant:
304 kg (670 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
1304 cm³
Alésage × course:
100.0 × 83.0 mm (3.94 × 3.27 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
3.40 L (3.59 US qt, 2.99 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Capacité du radiateur (circuit compris):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantité de la réserve:
3.7 L (0.98 US gal, 0.81 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
3D81 20Bougie(s):Fabricant/modèle:
NGK/LMAR7A-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
70/45 (1.556)
Système de réduction secondaire:
Entraînement par courroie
Taux de réduction secondaire:
70/30 (2.333)
Type de boîte de vitesses:
Prise constante, 5 rapports
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
36/13 (2.769)
2e:
32/18 (1.778)
3e:
29/21 (1.381)
4e:
29/26 (1.115)
5e:
24/25 (0.960)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
32.70 °
Chasse:
145.0 mm (5.71 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
130/90 16M/C 67H
Fabricant/modèle:
DUNLOP/D404F X
Fabricant/modèle:
BRIDGESTONE/EXEDRA G721Pneu arrière:Type:
Sans chambre (Tubeless)Taille:
170/70B 16M/C 75H
Fabricant/modèle:
DUNLOP/K555
Fabricant/modèle:
BRIDGESTONE/EXEDRA G722 G
Charge:Charge maximale:
209 kg (461 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)
Conditions de charge:
90–209 kg (198–461 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
16M/C x MT3.00Roue arrière:Type de roue:
Roue couléeTaille de jante:
16M/C x MT4.50
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
110.0 mm (4.33 in)
U11CF3F0.book Page 2 Tuesday, October 27, 2009 6:17 PM

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LEDTémoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U11CF3F0.book Page 3 Tuesday, October 27, 2009 6:17 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48610
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

INDEX
AAccroche-casque .................................. 3-16
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-32
Avertisseur, contacteur ......................... 3-10BBatterie ................................................. 6-26
Béquille latérale .................................... 3-18
Béquille latérale, contrôle et
lubrification ......................................... 6-23
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-24CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............ 6-21
Cache, dépose et repose ....................... 6-7
Calage de la moto ................................ 6-33
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Carburant, témoin du niveau .................. 3-4
Clignotant, remplacement d’une
ampoule.............................................. 6-31
Clignotants, contacteur ......................... 3-10
Combiné ressort-amortisseur,
réglage ............................................... 3-17
Combinés de contacteurs ....................... 3-9
Compteurs multifonctions ....................... 3-6
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-10
Contacteur RESET ............................... 3-11
Contacteur SELECT ............................. 3-10
Coupe-circuit d’allumage ...................... 3-18Coupe-circuit du moteur ........................ 3-10
Courroie de transmission, tension......... 6-20
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schémas de diagnostic ..... 6-35
Direction, contrôle .................................6-25
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-14EEmbrayage, levier ................................. 3-11
Embrayage, réglage de la garde du
levier ................................................... 6-17
Emplacement des éléments .................... 2-1
Entretien du système de contrôle des
gaz d’échappement............................... 6-2
Entretiens et graissages périodiques ...... 6-3
Étiquette des codes du modèle ............... 9-1FFeu arrière/stop, remplacement d’une
ampoule .............................................. 6-31
Feu stop, contacteurs............................ 6-18
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de
l’élément.............................................. 6-13
Fourche, contrôle .................................. 6-24
Frein, contrôle de la garde du levier...... 6-18
Frein, levier ........................................... 3-12
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-28HHuile moteur et cartouche du filtre .......... 6-9
Huile moteur, témoin du niveau ..............3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-10JJeu des soupapes................................. 6-14LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-23
Liquide de frein, changement ............... 6-20
Liquide de frein, contrôle du niveau ...... 6-19
Liquide de refroidissement.................... 6-12
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-5
Pannes, diagnostic ............................... 6-34
Pédale de frein et sélecteur, contrôle et
lubrification ......................................... 6-22
Phare, remplacement d’une ampoule ... 6-29
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-18
Pneus.................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-22
Pot catalytique ...................................... 3-15RRemisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-12
Rodage du moteur .................................. 5-3
Roues ................................................... 6-16
Roulements de roue, contrôle............... 6-26
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

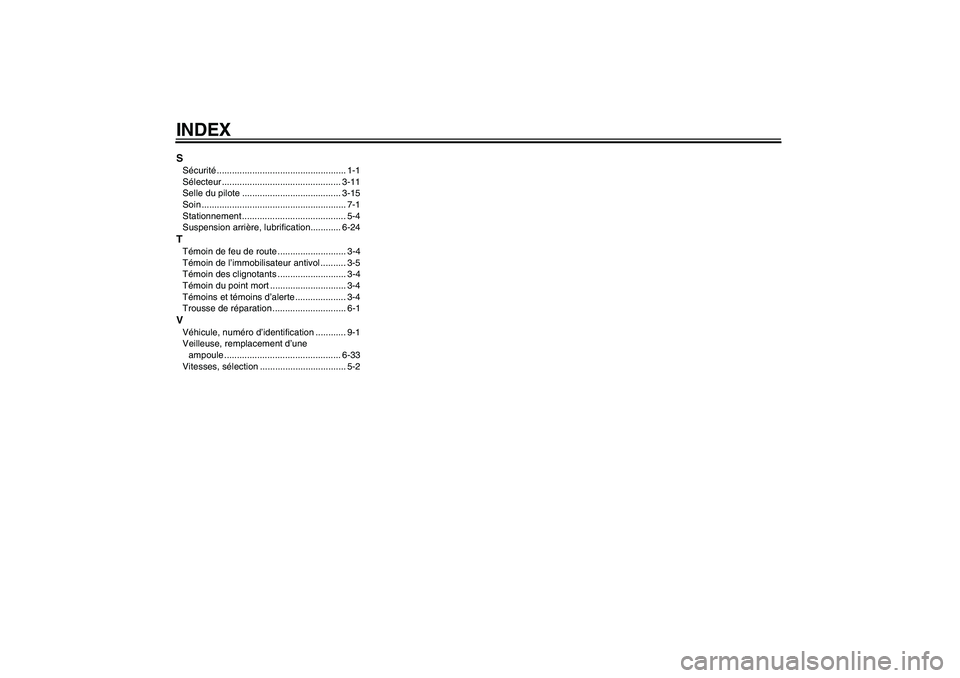

INDEXSSécurité................................................... 1-1
Sélecteur ............................................... 3-11
Selle du pilote ....................................... 3-15
Soin ......................................................... 7-1
Stationnement ......................................... 5-4
Suspension arrière, lubrification............ 6-24TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-5
Témoin des clignotants ........................... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-33
Vitesses, sélection .................................. 5-2
U11CF3F0.book Page 2 Tuesday, October 27, 2009 6:17 PM

U11CF3F0.book Page 3 Tuesday, October 27, 2009 6:17 PM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.11-0.3×1 CR
(F)
DIC183
