YAMAHA XVS1300A 2011 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3

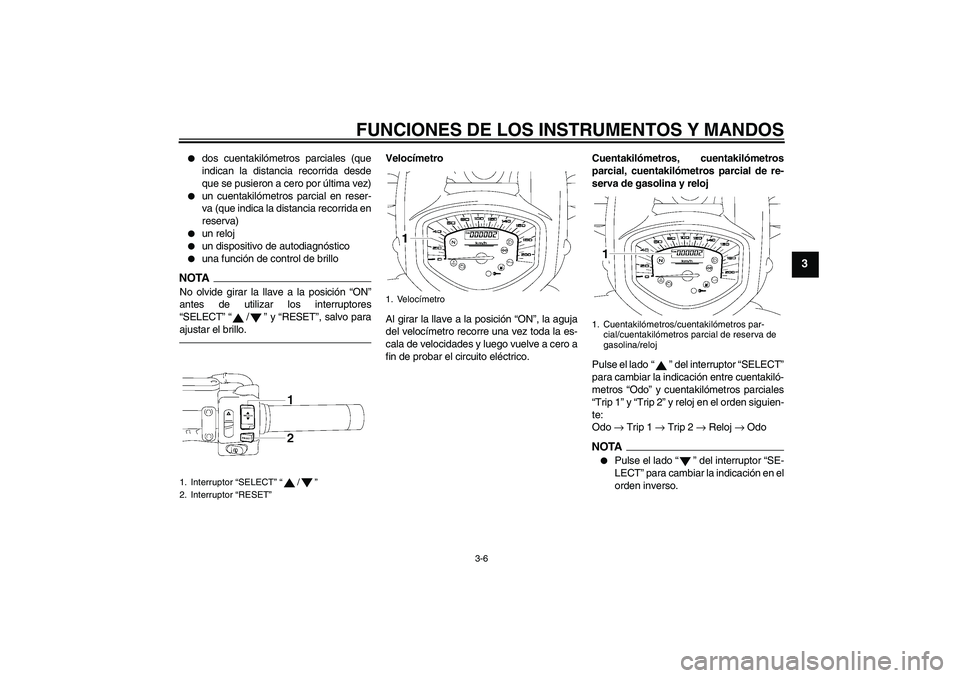

dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un reloj


un dispositivo de autodiagnóstico


una función de control de brillo
NOTANo olvide girar la llave a la posición “ON”
antes de utilizar los interruptores
“SELECT”“/” y “RESET”, salvo para
ajustar el brillo.
Velocímetro
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
Pulse el lado“” del interruptor “SELECT”
para cambiar la indicación entre cuentakiló-
metros “Odo” y cuentakilómetros parciales
“Trip 1” y “Trip 2” y reloj en el orden siguien-
te:
Odo → Trip 1 → Trip 2 → Reloj → Odo
NOTA

Pulse el lado“” del interruptor “SE-
LECT” para cambiar la indicación en el
orden inverso.
1. Interruptor “SELECT”“/”
2. Interruptor “RESET”
1. Velocímetro
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina/reloj
U11CS4S0.book Page 6 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3

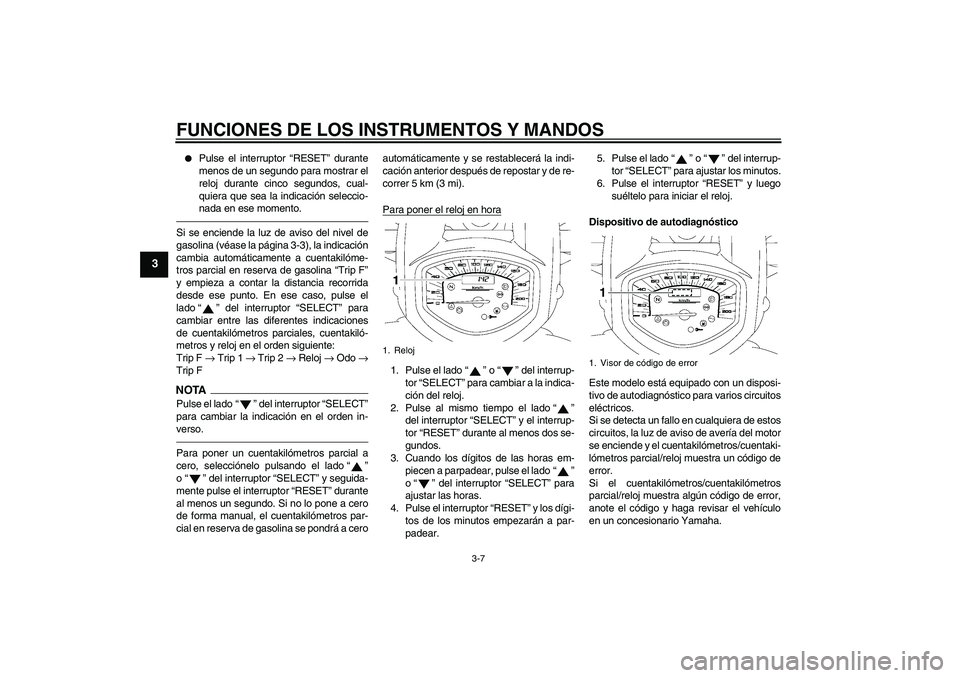

Pulse el interruptor “RESET” durante
menos de un segundo para mostrar el
reloj durante cinco segundos, cual-
quiera que sea la indicación seleccio-
nada en ese momento.
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserva de gasolina “Trip F”
y empieza a contar la distancia recorrida
desde ese punto. En ese caso, pulse el
lado“” del interruptor “SELECT” para
cambiar entre las diferentes indicaciones
de cuentakilómetros parciales, cuentakiló-
metros y reloj en el orden siguiente:
Trip F → Trip 1 → Trip 2 → Reloj → Odo →
Trip FNOTAPulse el lado“” del interruptor “SELECT”
para cambiar la indicación en el orden in-
verso.Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el lado“”
o“” del interruptor “SELECT” y seguida-
mente pulse el interruptor “RESET” durante
al menos un segundo. Si no lo pone a cero
de forma manual, el cuentakilómetros par-
cial en reserva de gasolina se pondrá a ceroautomáticamente y se restablecerá la indi-
cación anterior después de repostar y de re-
correr 5 km (3 mi).
Para poner el reloj en hora
1. Pulse el lado“” o“” del interrup-
tor “SELECT” para cambiar a la indica-
ción del reloj.
2. Pulse al mismo tiempo el lado“”
del interruptor “SELECT” y el interrup-
tor “RESET” durante al menos dos se-
gundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el lado“”
o“” del interruptor “SELECT” para
ajustar las horas.
4. Pulse el interruptor “RESET” y los dígi-
tos de los minutos empezarán a par-
padear.5. Pulse el lado“” o“” del interrup-
tor “SELECT” para ajustar los minutos.
6. Pulse el interruptor “RESET” y luego
suéltelo para iniciar el reloj.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el cuentakilómetros/cuentaki-
lómetros parcial/reloj muestra un código de
error.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.1. Reloj
1. Visor de código de error1
U11CS4S0.book Page 7 Friday, December 3, 2010 11:25 AM

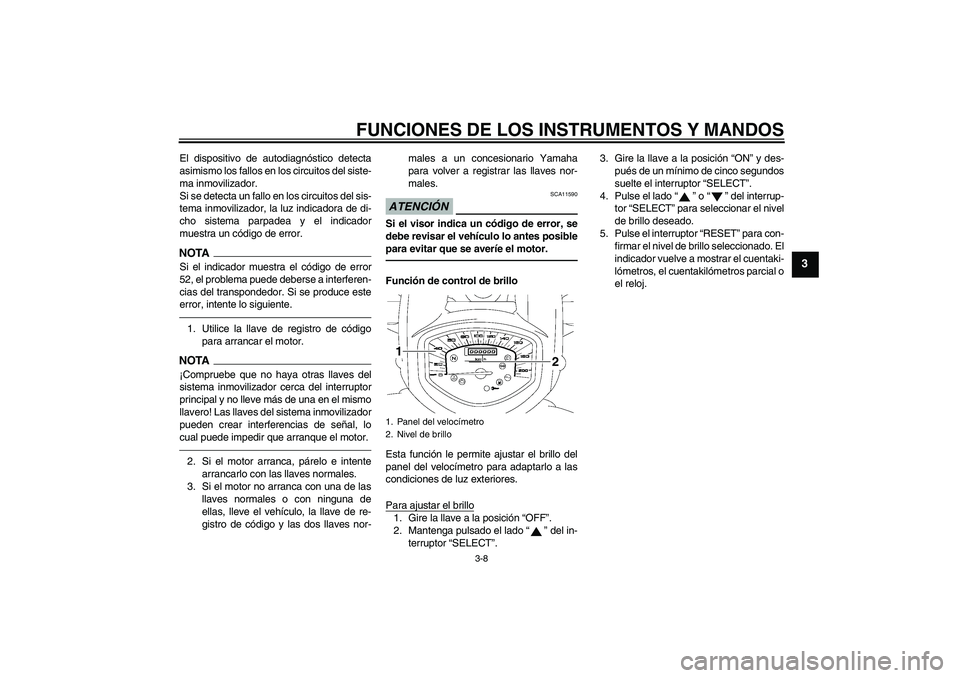

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.Función de control de brillo
Esta función le permite ajustar el brillo del
panel del velocímetro para adaptarlo a las
condiciones de luz exteriores.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el lado“” del in-
terruptor “SELECT”.3. Gire la llave a la posición “ON” y des-
pués de un mínimo de cinco segundos
suelte el interruptor “SELECT”.
4. Pulse el lado“” o“” del interrup-
tor “SELECT” para seleccionar el nivel
de brillo deseado.
5. Pulse el interruptor “RESET” para con-
firmar el nivel de brillo seleccionado. El
indicador vuelve a mostrar el cuentaki-
lómetros, el cuentakilómetros parcial o
el reloj.1. Panel del velocímetro
2. Nivel de brillo1
2
U11CS4S0.book Page 8 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12331

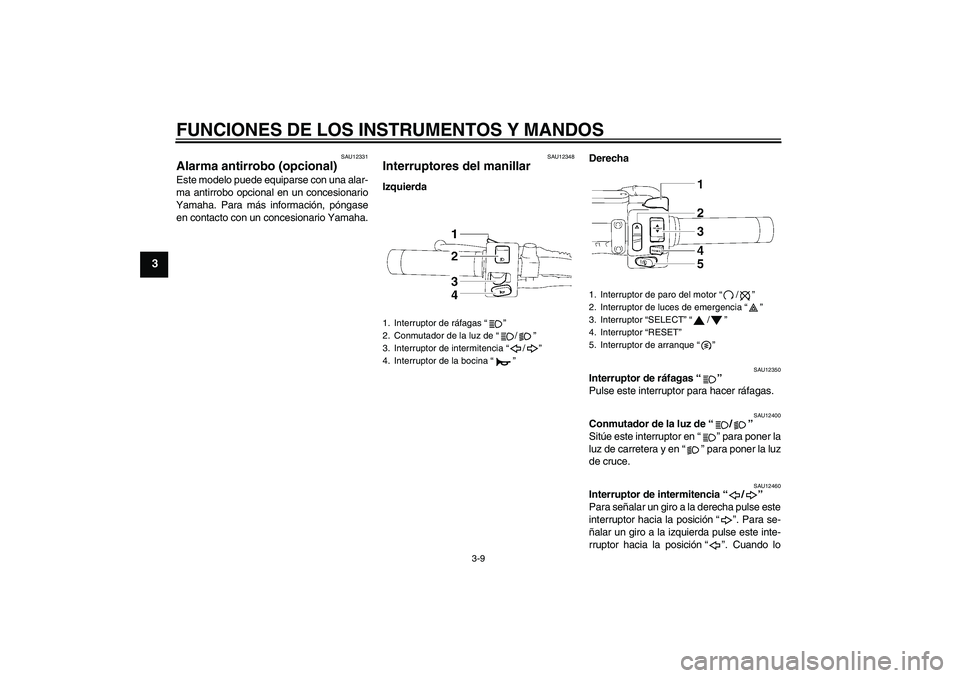

Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12348
Interruptores del manillar IzquierdaDerecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
1. Interruptor de paro del motor“/”
2. Interruptor de luces de emergencia“”
3. Interruptor “SELECT”“/”
4. Interruptor “RESET”
5. Interruptor de arranque“”
U11CS4S0.book Page 9 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

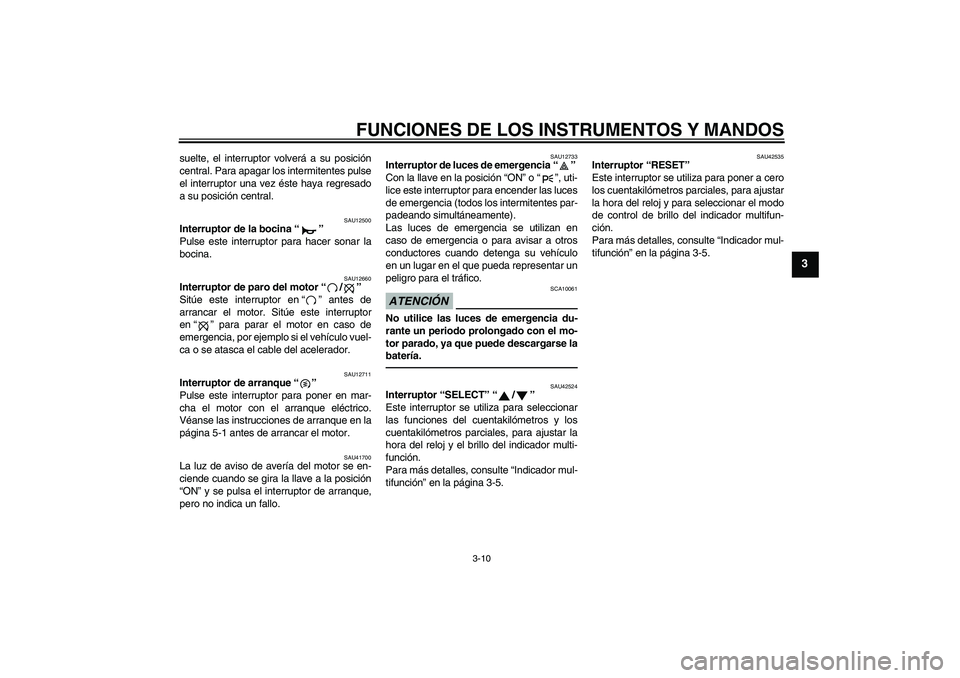

suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU42524
Interruptor “SELECT”“/”
Este interruptor se utiliza para seleccionar
las funciones del cuentakilómetros y los
cuentakilómetros parciales, para ajustar la
hora del reloj y el brillo del indicador multi-
función.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
SAU42535
Interruptor “RESET”
Este interruptor se utiliza para poner a cero
los cuentakilómetros parciales, para ajustar
la hora del reloj y para seleccionar el modo
de control de brillo del indicador multifun-
ción.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
U11CS4S0.book Page 10 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12820

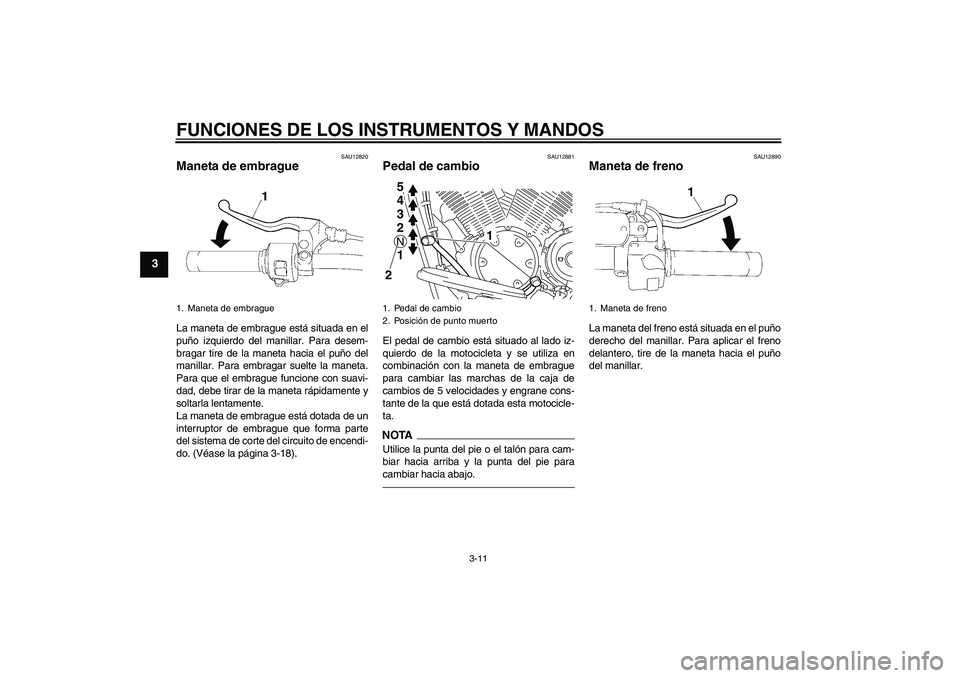

Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-18).
SAU12881
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 5 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.NOTAUtilice la punta del pie o el talón para cam-
biar hacia arriba y la punta del pie para
cambiar hacia abajo.
SAU12890
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1. Pedal de cambio
2. Posición de punto muerto
1
5432N1 5
4
3
2N1
2
1. Maneta de freno
U11CS4S0.book Page 11 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12941

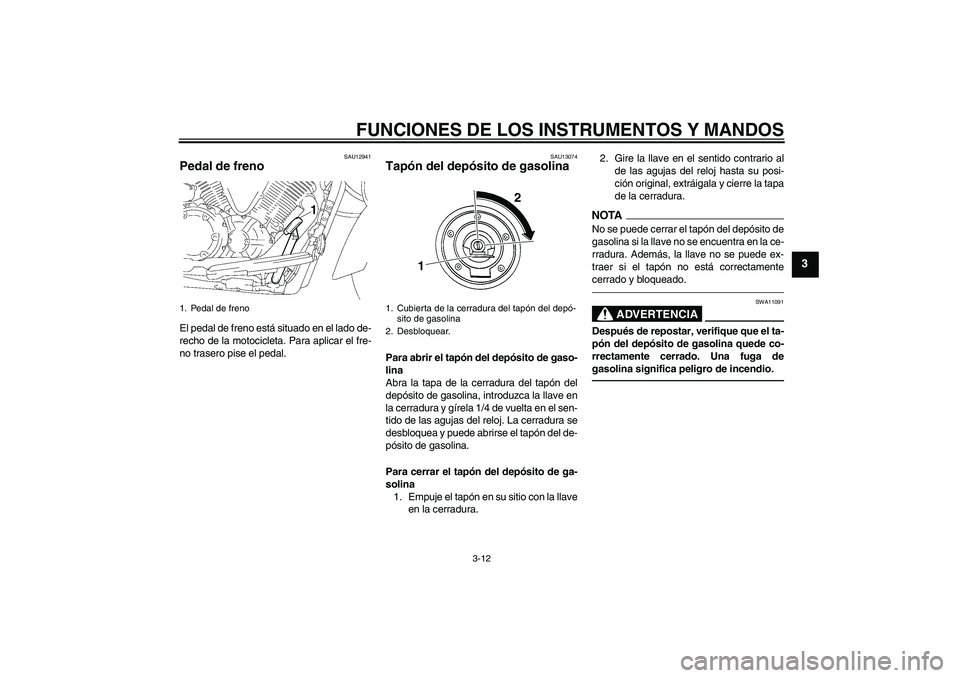

Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
2
1
U11CS4S0.book Page 12 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33502
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo1
2
Gasolina recomendada:
Únicamente gasolina normal sin
plomo
Capacidad del depósito de gasoli-
na:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.7 L (0.98 US gal, 0.81 Imp.gal)
U11CS4S0.book Page 13 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

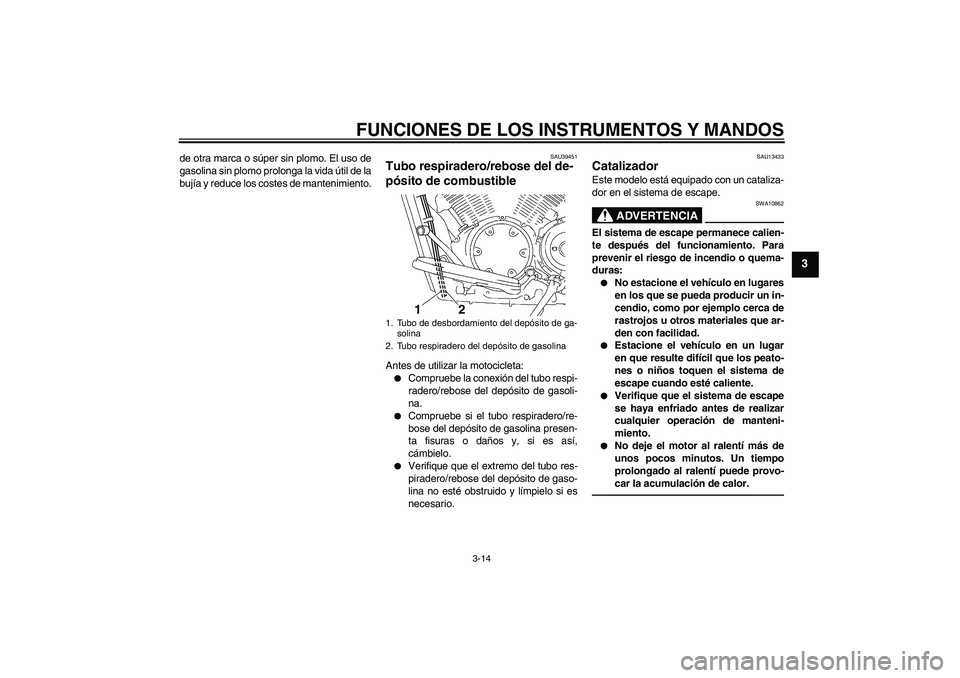

3-14
3
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13433
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
1. Tubo de desbordamiento del depósito de ga-
solina
2. Tubo respiradero del depósito de gasolina
2 1
U11CS4S0.book Page 14 Friday, December 3, 2010 11:25 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

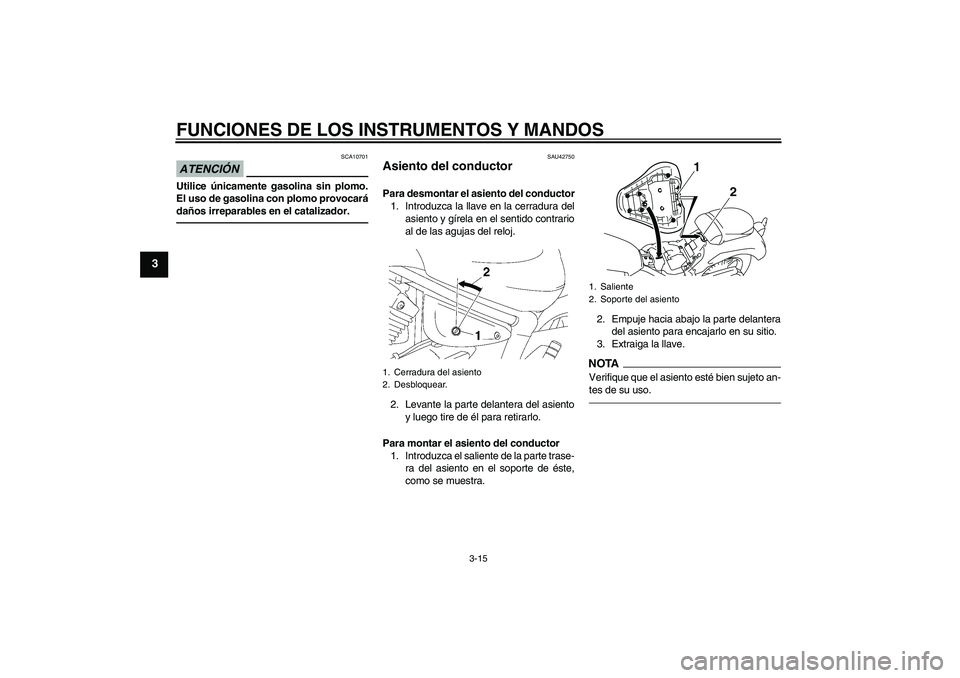

3-15
3
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU42750
Asiento del conductor Para desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento
y luego tire de él para retirarlo.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte trase-
ra del asiento en el soporte de éste,
como se muestra.2. Empuje hacia abajo la parte delantera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1
2
U11CS4S0.book Page 15 Friday, December 3, 2010 11:25 AM
