YAMAHA XVS1300A 2011 Manuale de Empleo (in Spanish)

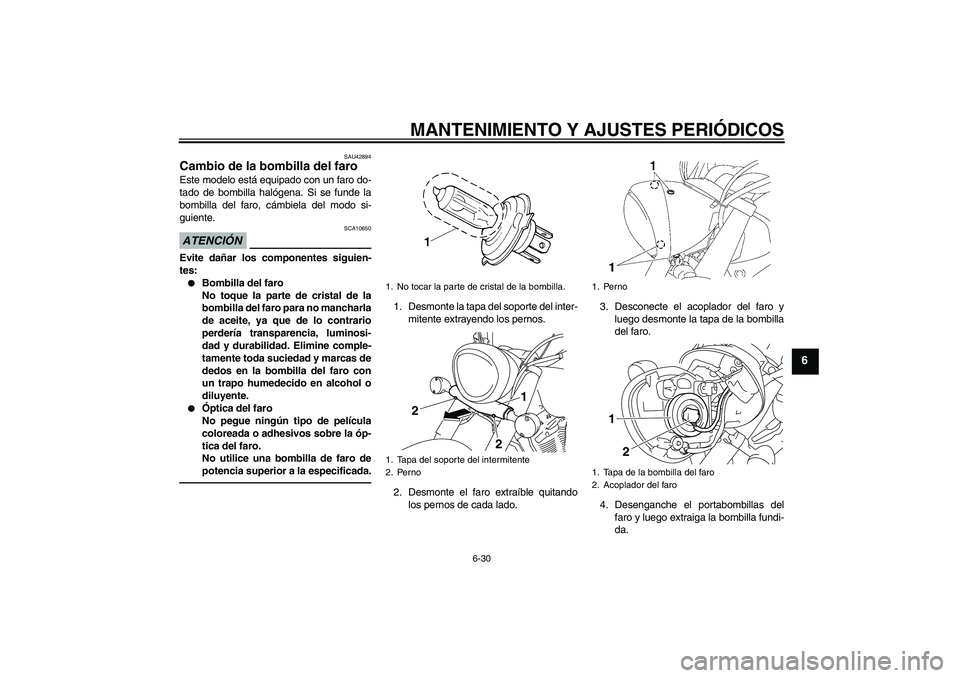

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
SAU42894
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especificada.
1. Desmonte la tapa del soporte del inter-
mitente extrayendo los pernos.
2. Desmonte el faro extraíble quitando
los pernos de cada lado.3. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro.
4. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.1. No tocar la parte de cristal de la bombilla.
1. Tapa del soporte del intermitente
2. Perno
1
2
2
1. Perno
1. Tapa de la bombilla del faro
2. Acoplador del faro
1
2
U11CS4S0.book Page 30 Friday, December 3, 2010 11:25 AM

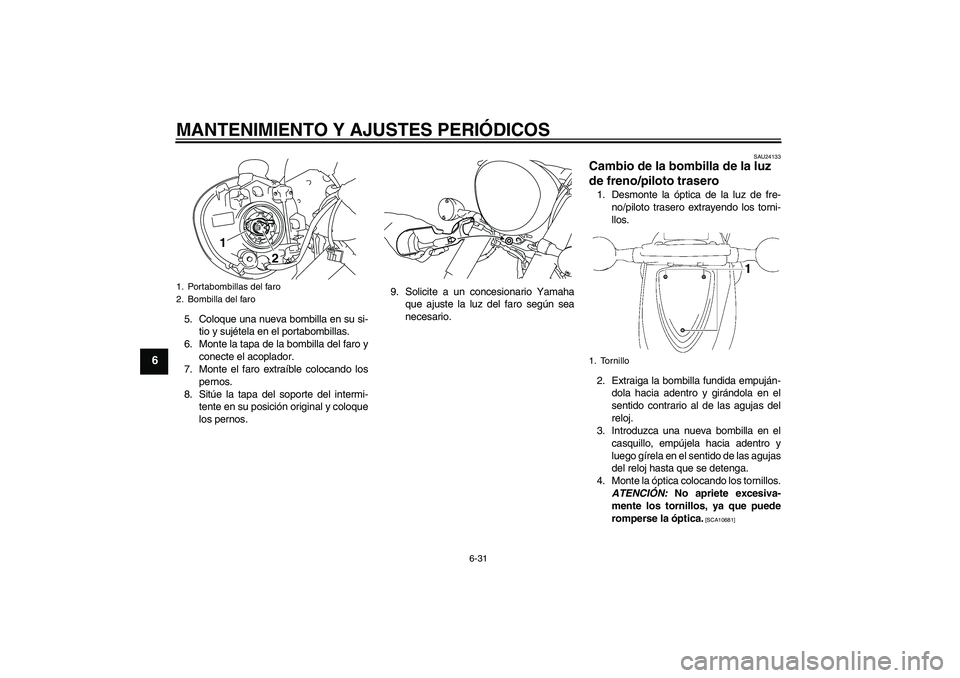

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
5. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
6. Monte la tapa de la bombilla del faro y
conecte el acoplador.
7. Monte el faro extraíble colocando los
pernos.
8. Sitúe la tapa del soporte del intermi-
tente en su posición original y coloque
los pernos.9. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24133
Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte la óptica de la luz de fre-
no/piloto trasero extrayendo los torni-
llos.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]
1. Portabombillas del faro
2. Bombilla del faro
1
2
1. Tornillo
U11CS4S0.book Page 31 Friday, December 3, 2010 11:25 AM

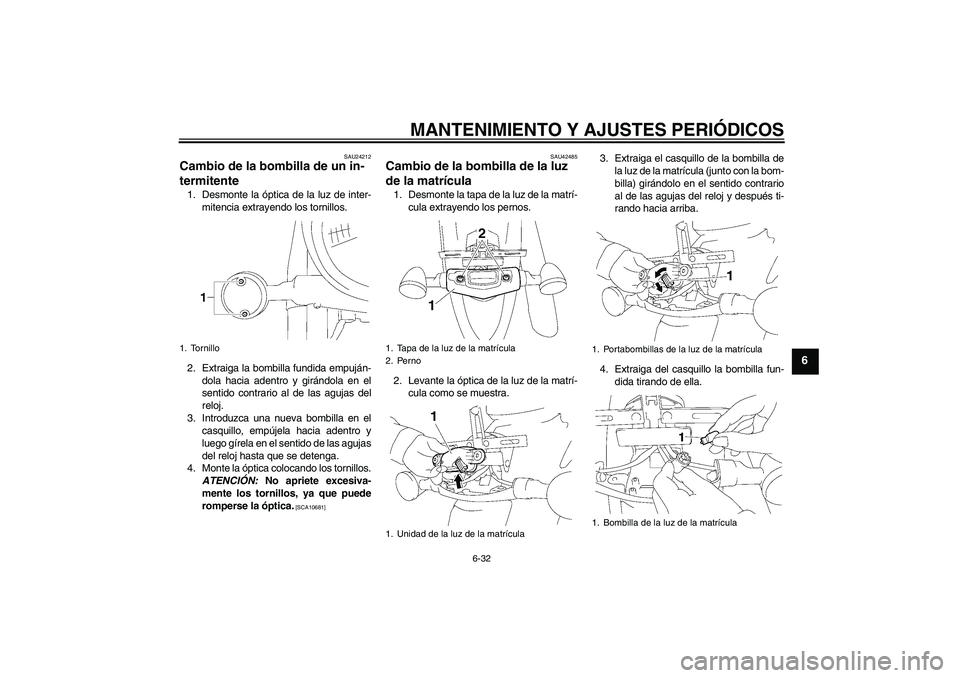

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU24212
Cambio de la bombilla de un in-
termitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo los tornillos.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]SAU42485
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la tapa de la luz de la matrí-
cula extrayendo los pernos.
2. Levante la óptica de la luz de la matrí-
cula como se muestra.3. Extraiga el casquillo de la bombilla de
la luz de la matrícula (junto con la bom-
billa) girándolo en el sentido contrario
al de las agujas del reloj y después ti-
rando hacia arriba.
4. Extraiga del casquillo la bombilla fun-
dida tirando de ella.
1. Tornillo
1. Tapa de la luz de la matrícula
2. Perno
1. Unidad de la luz de la matrícula
1. Portabombillas de la luz de la matrícula
1. Bombilla de la luz de la matrícula
U11CS4S0.book Page 32 Friday, December 3, 2010 11:25 AM

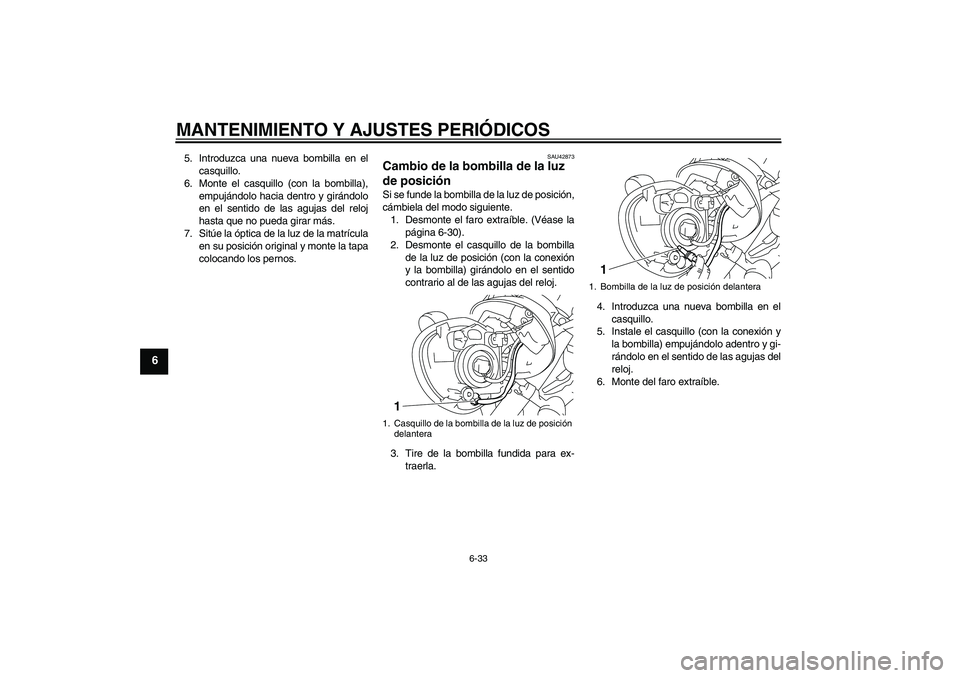

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
5. Introduzca una nueva bombilla en el
casquillo.
6. Monte el casquillo (con la bombilla),
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que no pueda girar más.
7. Sitúe la óptica de la luz de la matrícula
en su posición original y monte la tapa
colocando los pernos.
SAU42873
Cambio de la bombilla de la luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Véase la
página 6-30).
2. Desmonte el casquillo de la bombilla
de la luz de posición (con la conexión
y la bombilla) girándolo en el sentido
contrario al de las agujas del reloj.
3. Tire de la bombilla fundida para ex-
traerla.4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo (con la conexión y
la bombilla) empujándolo adentro y gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte del faro extraíble.1. Casquillo de la bombilla de la luz de posición
delantera1
1. Bombilla de la luz de posición delantera1
U11CS4S0.book Page 33 Friday, December 3, 2010 11:25 AM

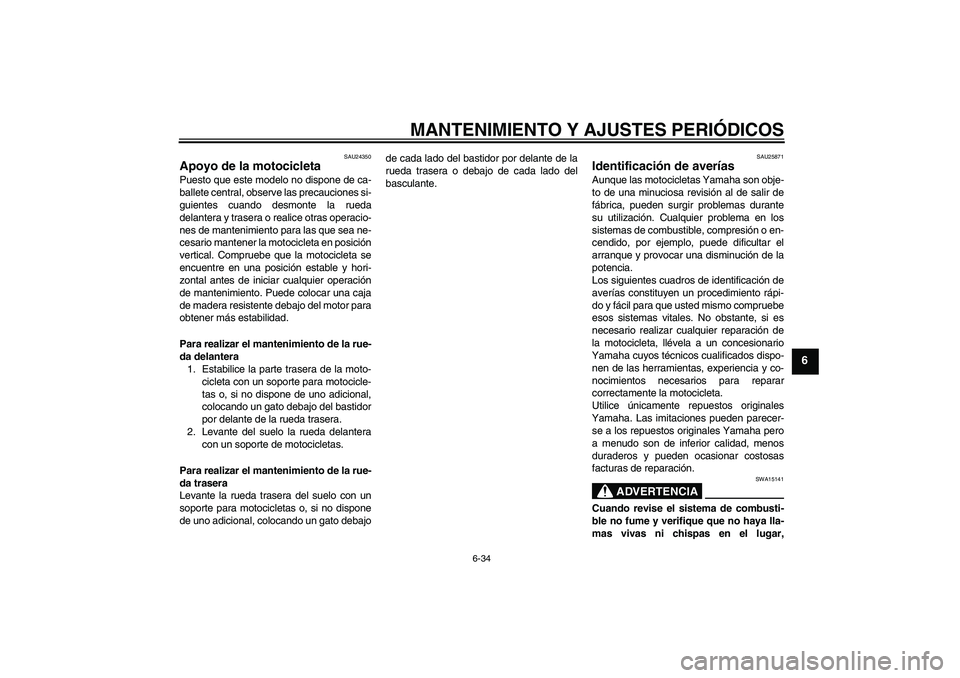

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajode cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU25871
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
U11CS4S0.book Page 34 Friday, December 3, 2010 11:25 AM

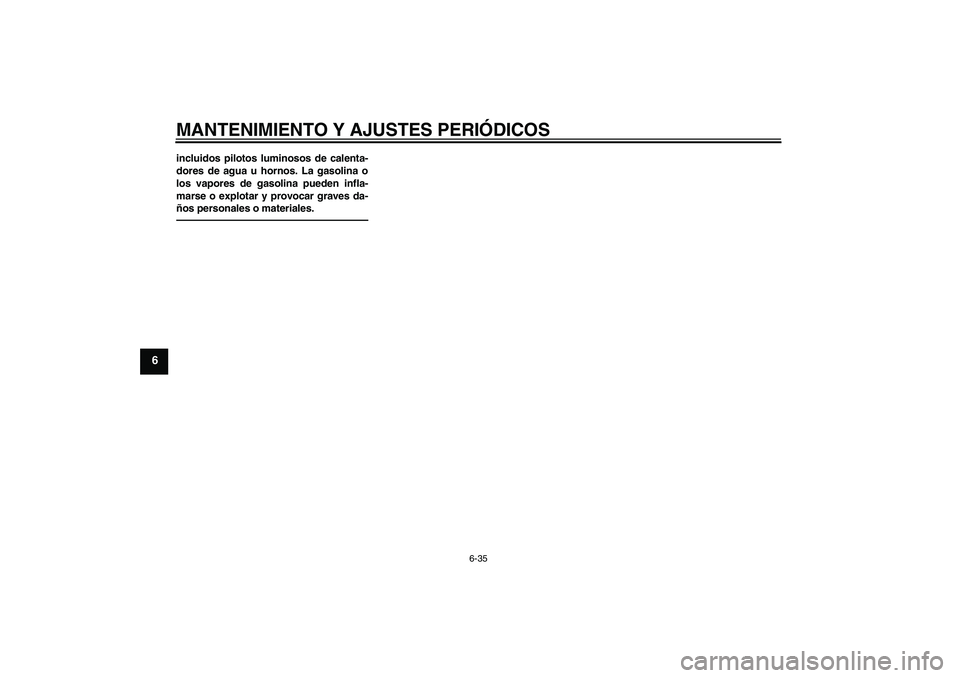

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.U11CS4S0.book Page 35 Friday, December 3, 2010 11:25 AM

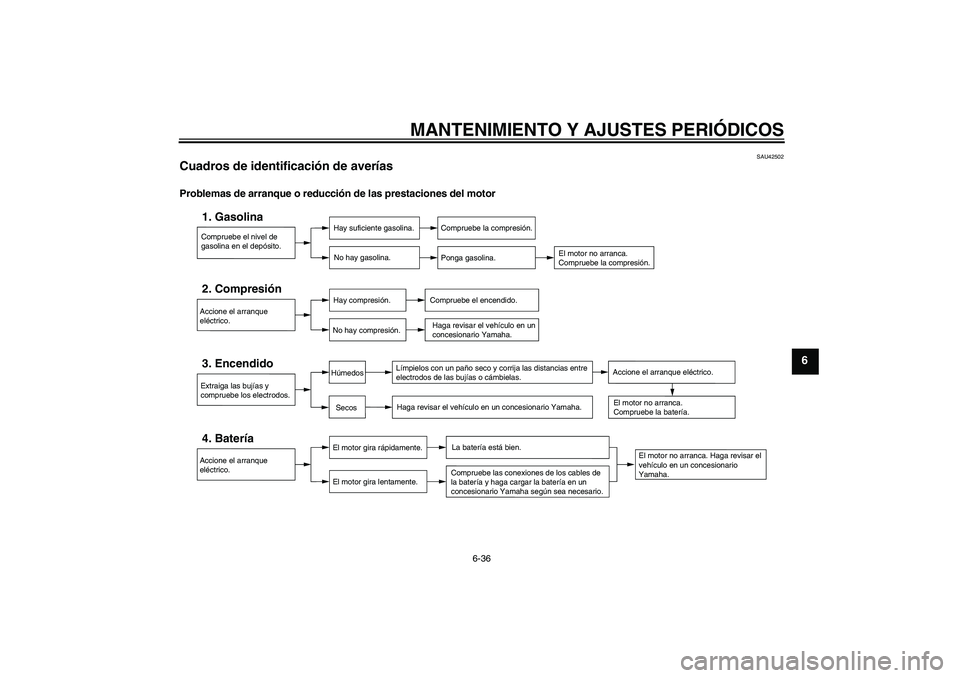

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
SAU42502
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U11CS4S0.book Page 36 Friday, December 3, 2010 11:25 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040


No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U11CS4S0.book Page 37 Friday, December 3, 2010 11:25 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26074
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, la correa de transmisión ylos ejes de las ruedas. Enjuague siem-
pre la suciedad y el desengrasador
con agua.
Limpieza
ATENCIÓN
SCA10772


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM

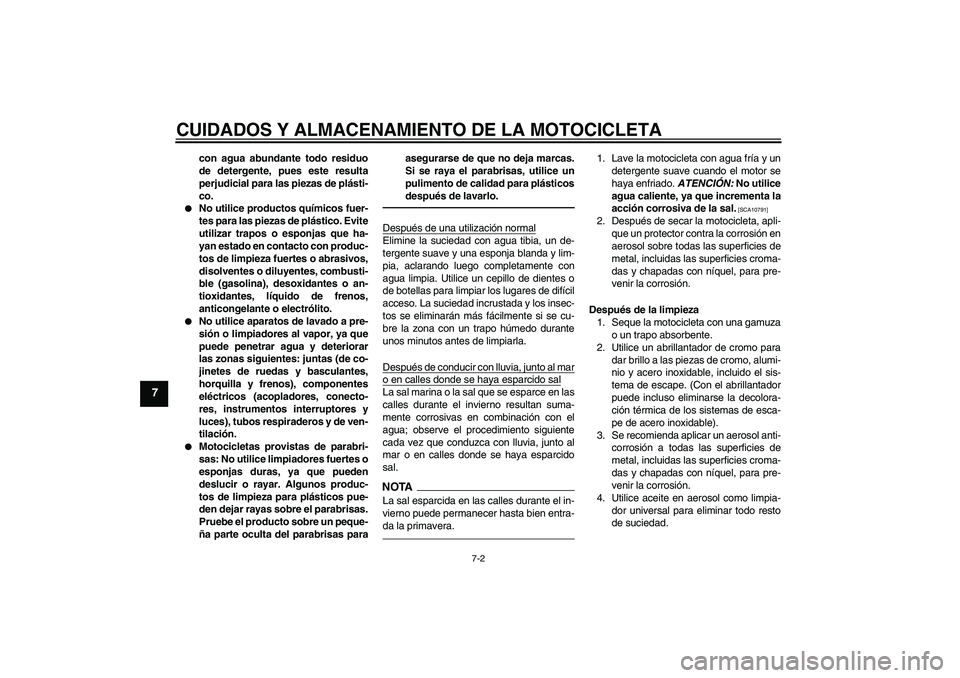

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas paraasegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
U11CS4S0.book Page 2 Friday, December 3, 2010 11:25 AM
