COMMANDES ET INSTRUMENTS
3-16
3
2. Appuyer sur l’avant de la selle afin de
la refermer correctement.
3. Retirer la clé.N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU14324
Accroche-casque L’accroche-casque est situé sous la selle
du pilote.
Fixation d’un casque à l’accroche-cas-
que
1. Déposer la selle du pilote. (Voir la sec-
tion précédente “Selle du pilote”.)
2. Accrocher le casque à l’accroche-cas-
que, puis remettre la selle correcte-
ment en place. AVERTISSEMENT !
Ne jamais rouler avec un casque ac-
croché à l’accroche-casque, car le
casque pourrait heurter un objet et
cela risque de provoquer la perte de
contrôle du véhicule et être la cause
d’un accident.
[FWA10161]
Retrait d’un casque de l’accroche-cas-
que
Déposer la selle du pilote, décrocher le cas-
que de l’accroche-casque, puis remettre la
selle en place.
1. Patte de fixation
2. Support de selle
1
2
1. Accroche-casque
1
U11CF4F0.book Page 16 Thursday, December 2, 2010 2:53 PM
Page 32 of 90
COMMANDES ET INSTRUMENTS
3-17
3
FAU42545

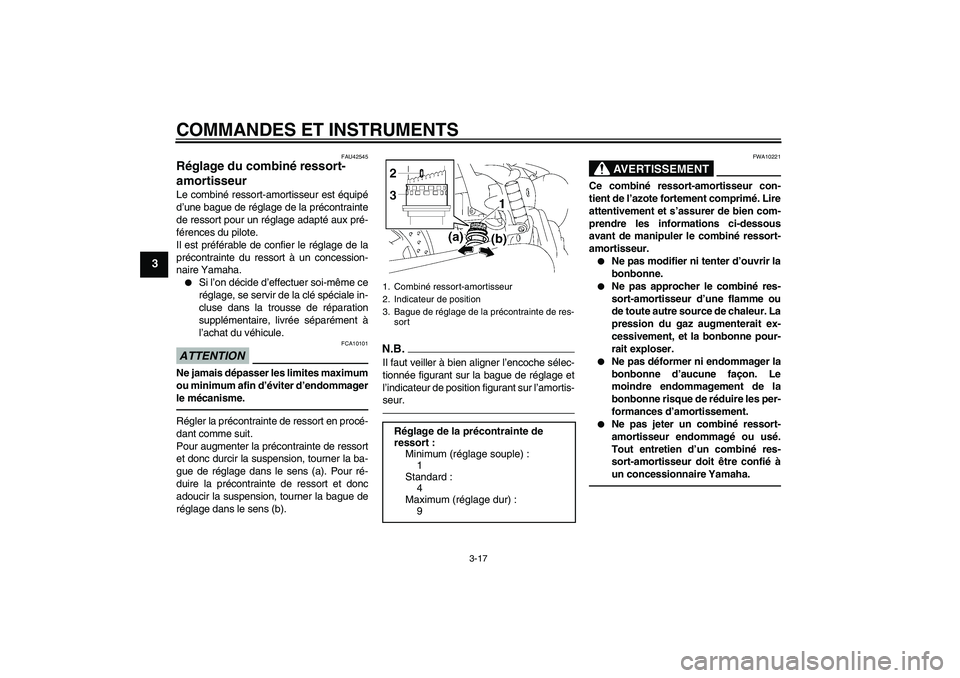

Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort pour un réglage adapté aux pré-
férences du pilote.
Il est préférable de confier le réglage de la
précontrainte du ressort à un concession-
naire Yamaha.
Si l’on décide d’effectuer soi-même ce
réglage, se servir de la clé spéciale in-
cluse dans la trousse de réparation
supplémentaire, livrée séparément à
l’achat du véhicule.
ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
N.B.Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-
seur.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Combiné ressort-amortisseur
2. Indicateur de position
3. Bague de réglage de la précontrainte de res-
sortRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
4
Maximum (réglage dur) :
9
U11CF4F0.book Page 17 Thursday, December 2, 2010 2:53 PM
Page 33 of 90
COMMANDES ET INSTRUMENTS
3-18
3
FAU15304
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-18.)
AVERTISSEMENT
FWA10241
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU44892
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U11CF4F0.book Page 18 Thursday, December 2, 2010 2:53 PM
Page 34 of 90
COMMANDES ET INSTRUMENTS
3-19
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U11CF4F0.book Page 19 Thursday, December 2, 2010 2:53 PM
Page 35 of 90
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant n’est
ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée cor-
rectement.3-13, 3-14
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-10
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-13
U11CF4F0.book Page 1 Thursday, December 2, 2010 2:53 PM
Page 36 of 90
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-20
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-20
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-18
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-15, 6-23
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-22
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-16, 6-17 ÉLÉMENTS CONTRÔLES PAGES
U11CF4F0.book Page 2 Thursday, December 2, 2010 2:53 PM
Page 37 of 90
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-23
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-24
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-24
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-18 ÉLÉMENTS CONTRÔLES PAGES
U11CF4F0.book Page 3 Thursday, December 2, 2010 2:53 PM
Page 38 of 90
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU47150
N.B.Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 30. Il ne s’agit pas
d’une défaillance. Tourner la clé sur
“OFF”, puis sur “ON” pour effacer le
code d’erreur. Si le contact n’est pas
coupé au préalable, le moteur se lance
mais ne se met pas en marche lors de
l’actionnement du bouton du démar-
reur.
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 70. Il ne s’agit pas
d’une défaillance. Appuyer sur le con-
tacteur de démarreur afin d’effacer le
code d’erreur et de remettre le moteur
en marche.
FAU42887
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-18 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.
Témoin d’alerte du niveau d’huile
Témoin d’alerte du niveau de car-
burant
Témoin d’alerte de la tempéra-
ture du liquide de refroidissement
Témoin d’alerte de panne moteur
Témoin de l’immobilisateur anti-
vol
U11CF4F0.book Page 1 Thursday, December 2, 2010 2:53 PM
Page 39 of 90
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION
FCA11833
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-4 et effectuer le con-
trôle de son circuit.2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.ATTENTION
FCA11042
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION
FCA10260
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
1. Sélecteur
2. Point mort
1
5432N1 5
4
3
2N1
2
U11CF4F0.book Page 2 Thursday, December 2, 2010 2:53 PM
Page 40 of 90
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17023
0–1000 km (0–600 mi)
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/3. ATTENTION :
Changer l’huile moteur et remplacer
l’élément ou la cartouche du filtre à huile
après 1000 km (600 mi) d’utilisation.[FCA11282]1000–1600 km (600–1000 mi)
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/2.1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage, con-
sulter immédiatement un concession-
naire Yamaha.
U11CF4F0.book Page 3 Thursday, December 2, 2010 2:53 PM
