ENTRETIENS ET RÉGLAGES PÉRIODIQUES

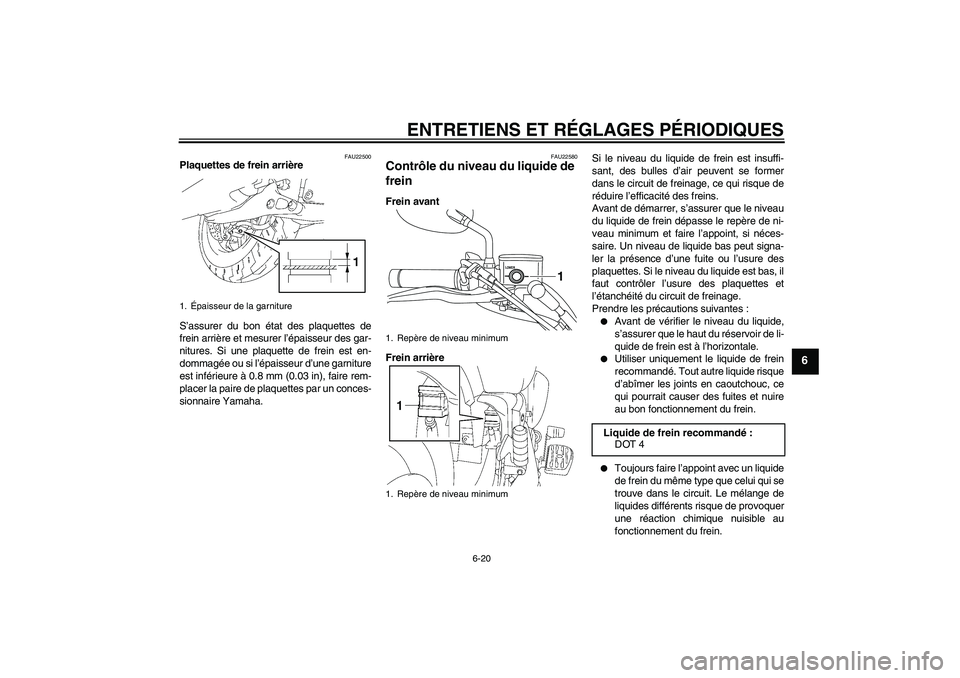

6-20
6
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
L
O
W
E
R
1
Liquide de frein recommandé:
DOT 4
U11CF4F0.book Page 20 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

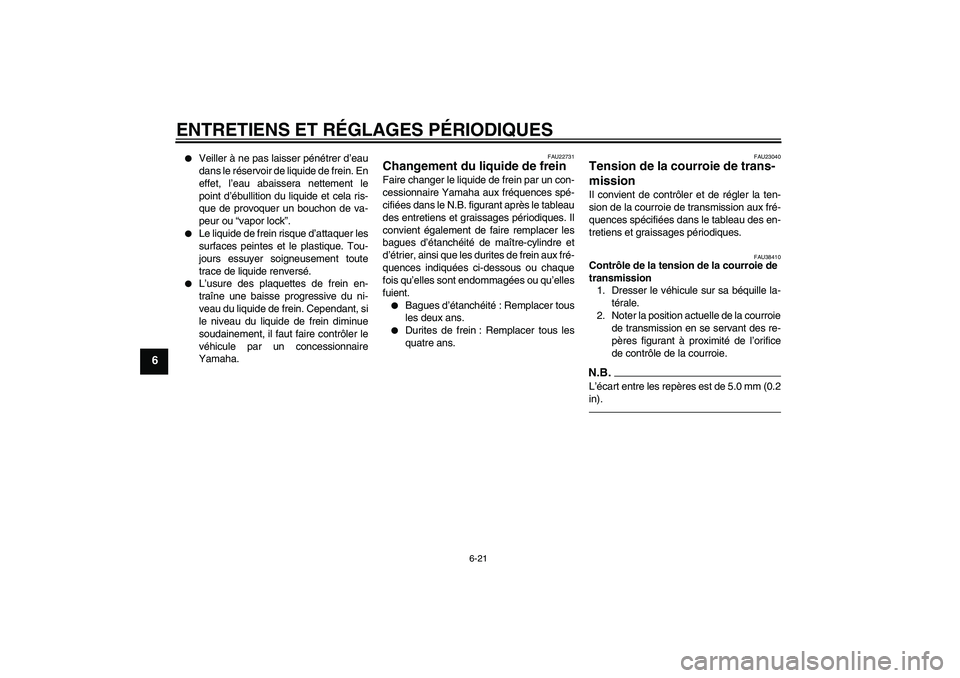

6-21
6


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU23040
Tension de la courroie de trans-
mission Il convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU38410
Contrôle de la tension de la courroie de
transmission
1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la courroie
de transmission en se servant des re-
pères figurant à proximité de l’orifice
de contrôle de la courroie.N.B.L’écart entre les repères est de 5.0 mm (0.2
in).
U11CF4F0.book Page 21 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

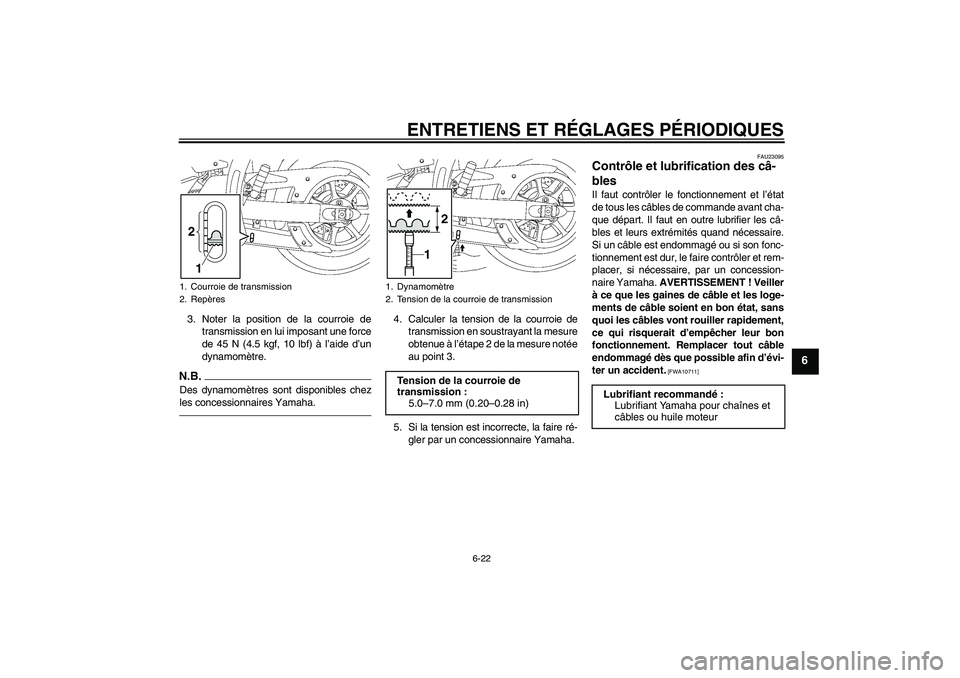

6-22
6
3. Noter la position de la courroie de
transmission en lui imposant une force
de 45 N (4.5 kgf, 10 lbf) à l’aide d’un
dynamomètre.N.B.Des dynamomètres sont disponibles chez
les concessionnaires Yamaha.
4. Calculer la tension de la courroie de
transmission en soustrayant la mesure
obtenue à l’étape 2 de la mesure notée
au point 3.
5. Si la tension est incorrecte, la faire ré-
gler par un concessionnaire Yamaha.
FAU23095
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Veiller
à ce que les gaines de câble et les loge-
ments de câble soient en bon état, sans
quoi les câbles vont rouiller rapidement,
ce qui risquerait d’empêcher leur bon
fonctionnement. Remplacer tout câble
endommagé dès que possible afin d’évi-
ter un accident.
[FWA10711]
1. Courroie de transmission
2. Repères2
1
1. Dynamomètre
2. Tension de la courroie de transmission
Tension de la courroie de
transmission :
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur
U11CF4F0.book Page 22 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6

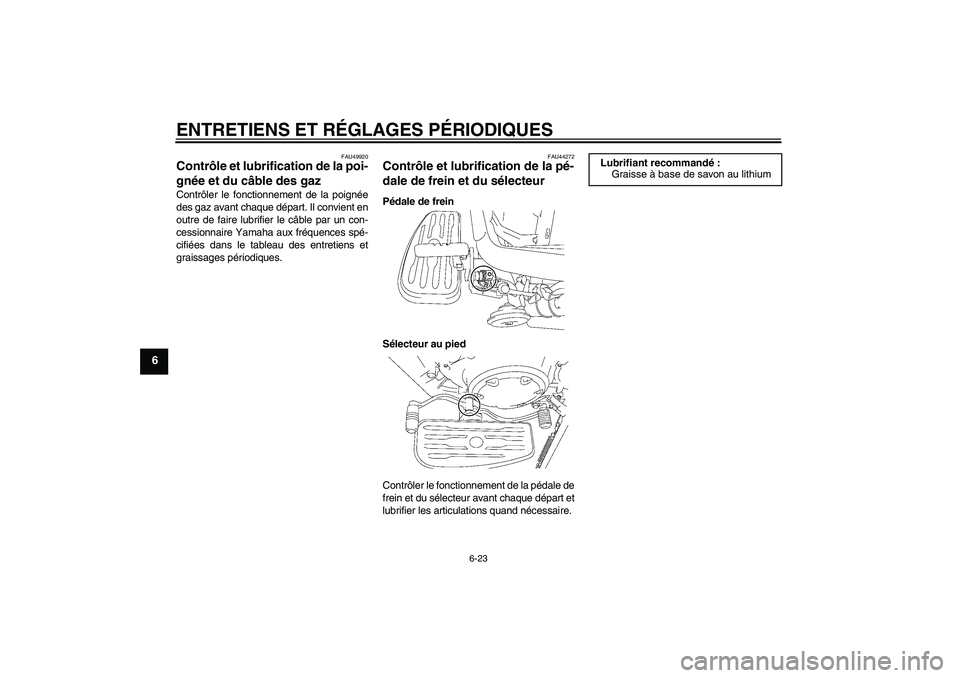

FAU49920
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44272
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Pédale de frein
Sélecteur au pied
Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U11CF4F0.book Page 23 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

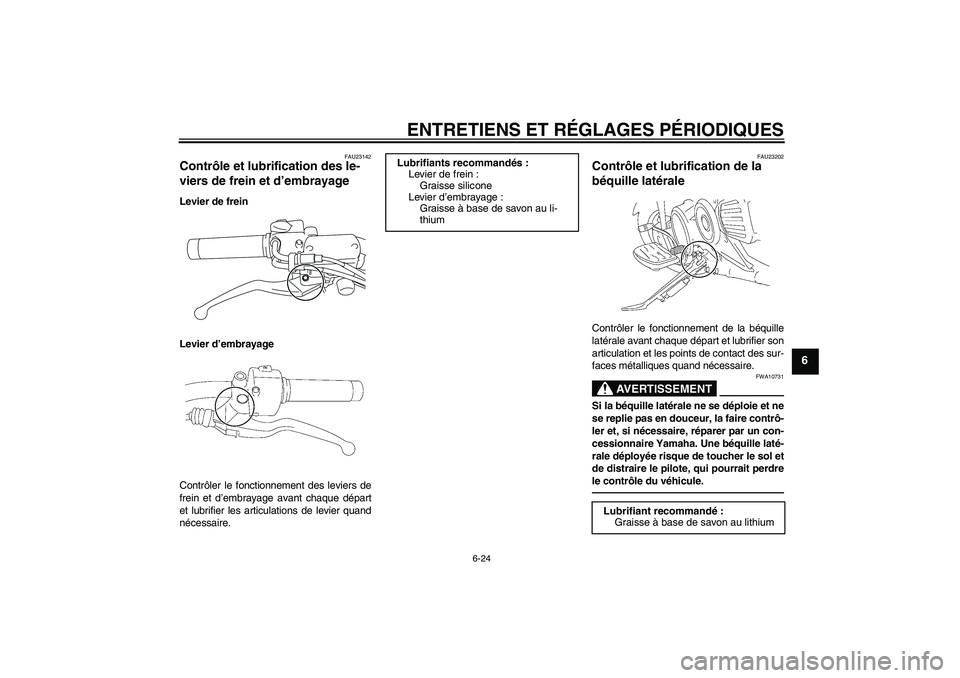

6-24
6
FAU23142
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U11CF4F0.book Page 24 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

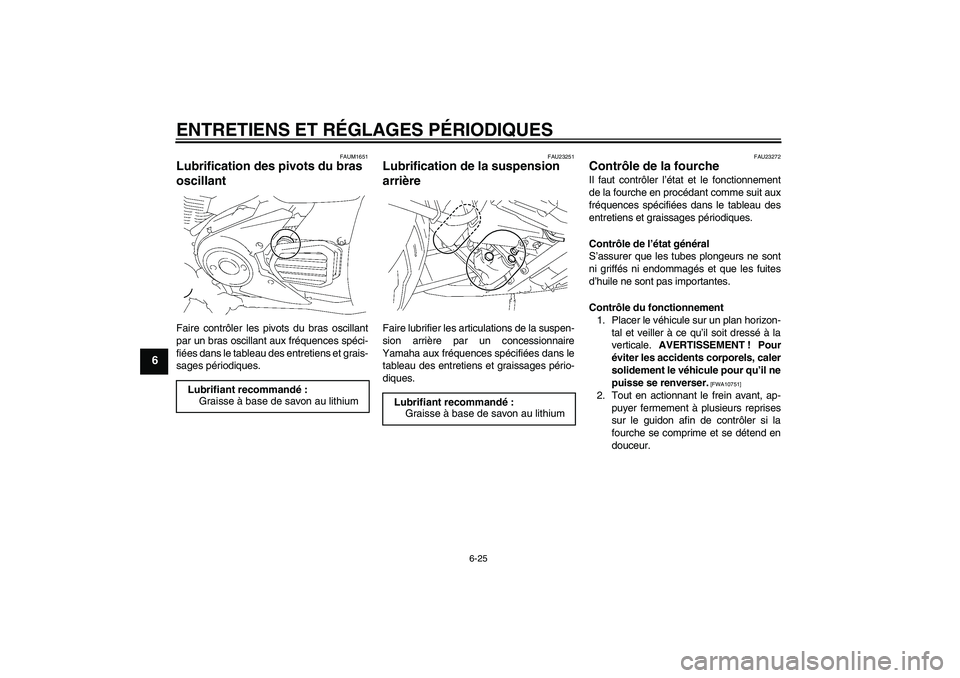

6-25
6
FAUM1651
Lubrification des pivots du bras
oscillant Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23251
Lubrification de la suspension
arrière Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U11CF4F0.book Page 25 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

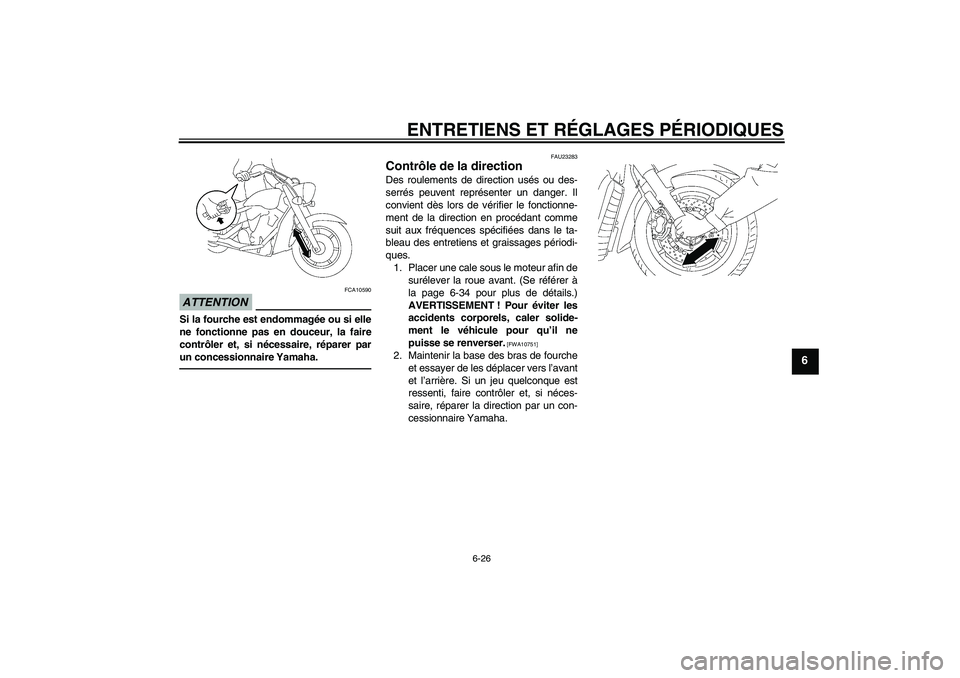

6-26
6
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-34 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U11CF4F0.book Page 26 Thursday, December 2, 2010 2:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6

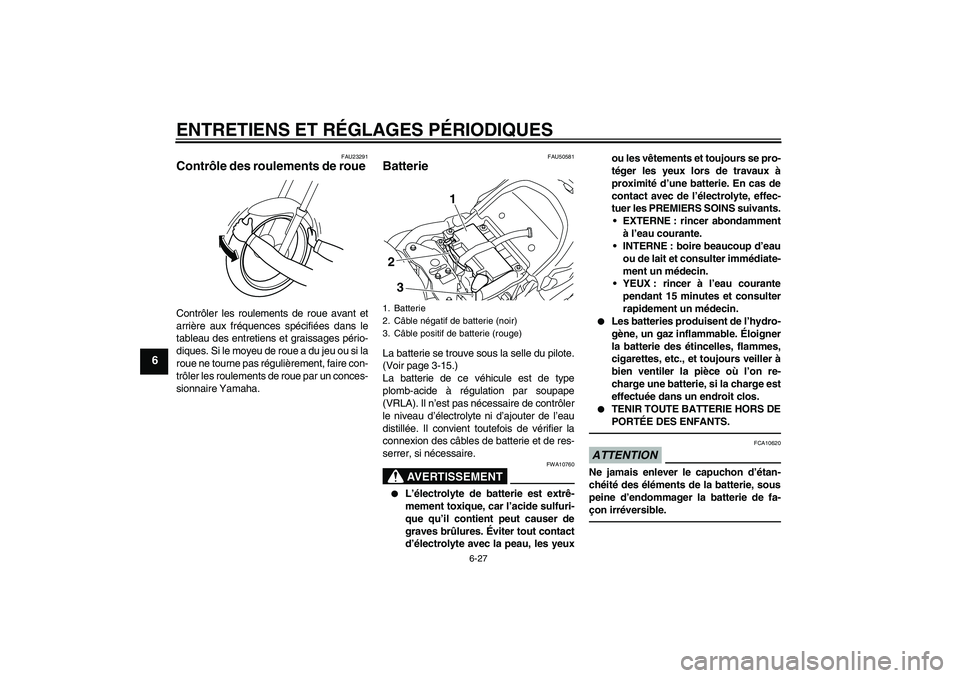

FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU50581
Batterie La batterie se trouve sous la selle du pilote.
(Voir page 3-15.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeuxou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
ATTENTION
FCA10620
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’endommager la batterie de fa-
çon irréversible.
1. Batterie
2. Câble négatif de batterie (noir)
3. Câble positif de batterie (rouge)
1
23
U11CF4F0.book Page 27 Thursday, December 2, 2010 2:53 PM

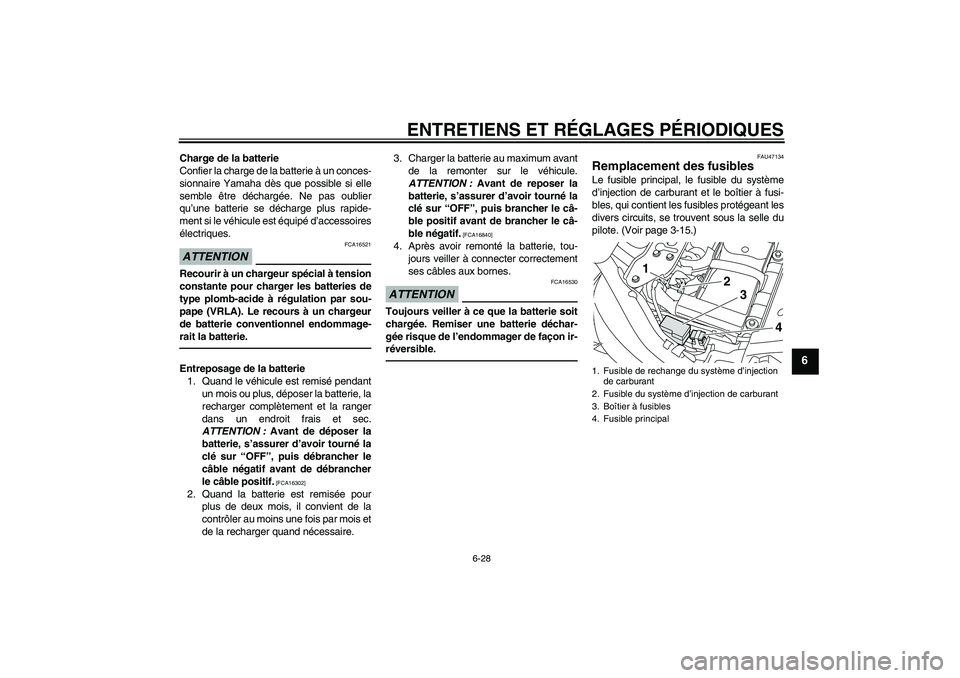

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.ATTENTION
FCA16521
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le câ-
ble positif avant de brancher le câ-
ble négatif.
[FCA16840]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU47134
Remplacement des fusibles Le fusible principal, le fusible du système
d’injection de carburant et le boîtier à fusi-
bles, qui contient les fusibles protégeant les
divers circuits, se trouvent sous la selle du
pilote. (Voir page 3-15.)1. Fusible de rechange du système d’injection
de carburant
2. Fusible du système d’injection de carburant
3. Boîtier à fusibles
4. Fusible principal
1
2
3
4
U11CF4F0.book Page 28 Thursday, December 2, 2010 2:53 PM

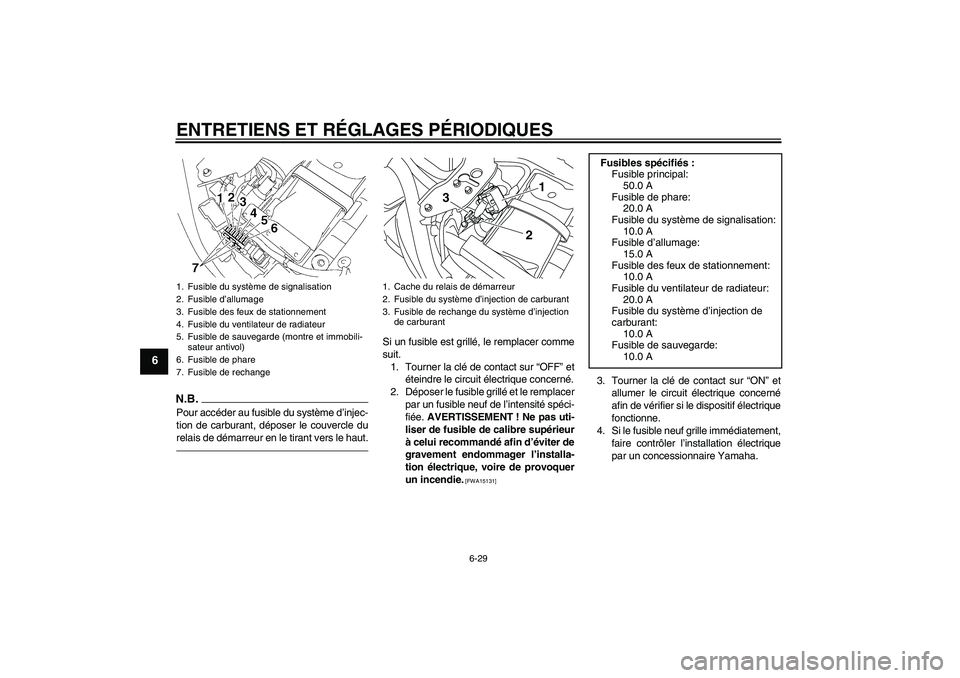

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
N.B.Pour accéder au fusible du système d’injec-
tion de carburant, déposer le couvercle du
relais de démarreur en le tirant vers le haut.
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Fusible du système de signalisation
2. Fusible d’allumage
3. Fusible des feux de stationnement
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (montre et immobili-
sateur antivol)
6. Fusible de phare
7. Fusible de rechange
1. Cache du relais de démarreur
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection
de carburant
21
3
Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U11CF4F0.book Page 29 Thursday, December 2, 2010 2:53 PM
