COMMANDES ET INSTRUMENTS
3-6
3
FAU4290A
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compteur kilométrique 
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
 un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)
 une montre
 un système embarqué de diagnostic
de pannes
 un mode de commande de la lumino-
sité
N.B.Veiller à tourner la clé à la position “ON”
avant d’utiliser le contacteur de sélection
“SELECT” “ / ” et le contacteur de re-
mise à zéro “RESET”, excepté pour le ré-
glage de la luminosité.
Compteur de vitesse
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro
en guise de test du circuit électrique.

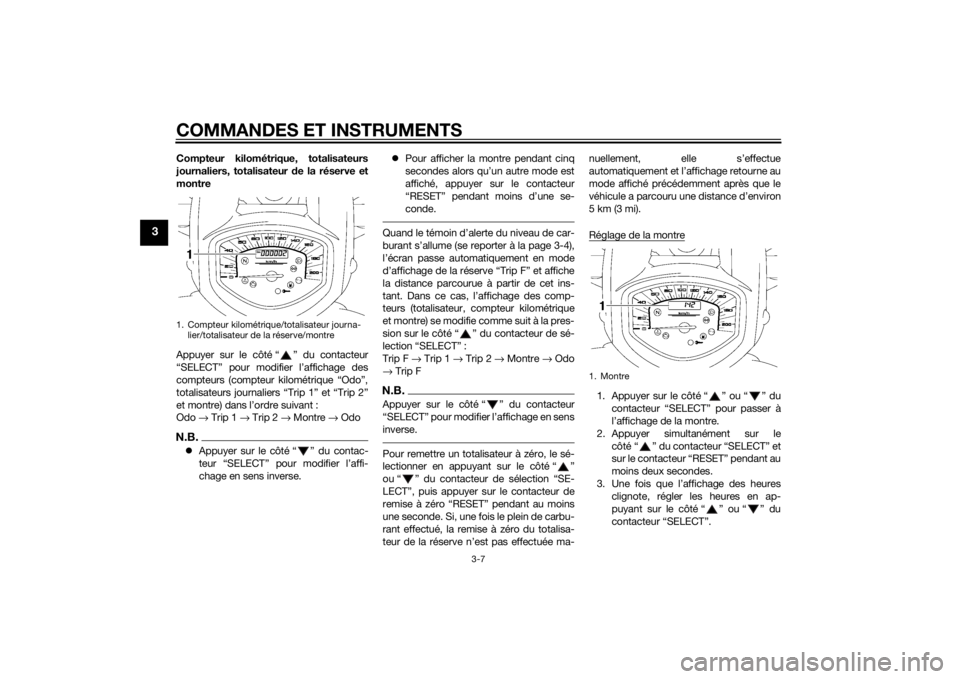

1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve/montre
1. Contacteur “SELECT” “ / ”
2. Contacteur “RESET”
1. Compteur de vitesse
U1CSF1F0.book Page 6 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-7
3
Compteur kilométrique, totalisateurs
journaliers, totalisateur de la réserve et
montre
Appuyer sur le côté “ ” du contacteur
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “Odo”,
totalisateurs journaliers “Trip 1” et “Trip 2”
et montre) dans l’ordre suivant :
Odo → Trip 1 → Trip 2 → Montre → OdoN.B. Appuyer sur le côté “ ” du contac-
teur “SELECT” pour modifier l’affi-
chage en sens inverse. 
Pour afficher la montre pendant cinq
secondes alors qu’un autre mode est
affiché, appuyer sur le contacteur
“RESET” pendant moins d’une se-
conde.
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-4),
l’écran passe automatiquement en mode
d’affichage de la réserve “Trip F” et affiche
la distance parcourue à partir de cet ins-
tant. Dans ce cas, l’affichage des comp-
teurs (totalisateur, compteur kilométrique
et montre) se modifie comme suit à la pres-
sion sur le côté “ ” du contacteur de sé-
lection “SELECT” :
Trip F → Trip 1 → Trip 2 → Montre → Odo
→ Trip FN.B.Appuyer sur le côté “ ” du contacteur
“SELECT” pour modifier l’affichage en sens
inverse.Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le côté “ ”
ou “ ” du contacteur de sélection “SE-
LECT”, puis appuyer sur le contacteur de
remise à zéro “RESET” pendant au moins
une seconde. Si, une fois le plein de carbu-
rant effectué, la remi se à zéro du totalisa-
teur de la réserve n’est pas effectuée ma- nuellement, elle s’effectue
automatiquement et l’affichage retourne au
mode affiché précédemment après que le
véhicule a parcouru une distance d’environ
5 km (3 mi).
Réglage de la montre
1. Appuyer sur le côté “ ” ou “ ” du
contacteur “SELECT” pour passer à
l’affichage de la montre.
2. Appuyer simultanément sur le côté “ ” du contacteur “SELECT” et
sur le contacteur “RESET” pendant au
moins deux secondes.

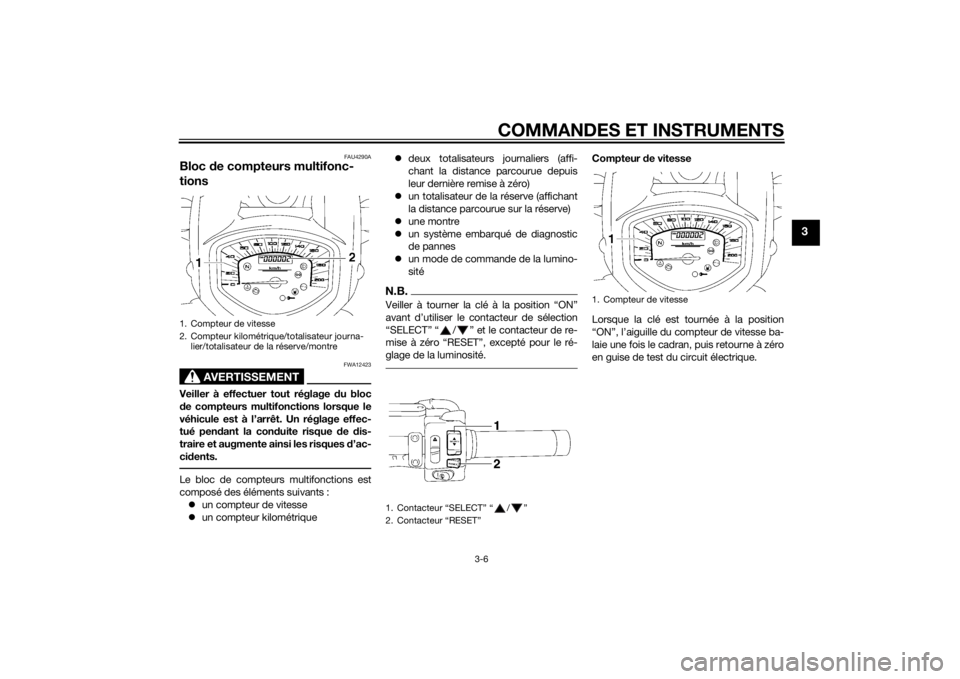

3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le côté“” ou“” du
contacteur “SELECT”.
1. Compteur kilométrique/totalisateur journa-lier/totalisateur de la réserve/montre
1. Montre
U1CSF1F0.book Page 7 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-8
3
4. Appuyer sur le contacteur “RESET”.L’affichage des minutes se met à cli-
gnoter.
5. Appuyer sur le côté “ ” ou “ ” du contacteur “SELECT” pour régler les
minutes.
6. Appuyer sur le contacteur “RESET”, puis le relâcher pour que la montre se
mette en marche.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques. Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’
écran compteur kilo-
métrique/totalisateur journalier/montre af-
fiche un code d’erreur.
Quand l’écran de compteur kilomé-
trique/totalisateur journalier/montre affiche
un code d’erreur, noter le nombre, puis
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un
circuit de l’immobilisateur, le témoin
d’alerte de l’immobilisateur se met à cligno-
ter et l’écran affiche un code d’erreur.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit.1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.ATTENTION
FCA11591
Quan d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement d u moteur.

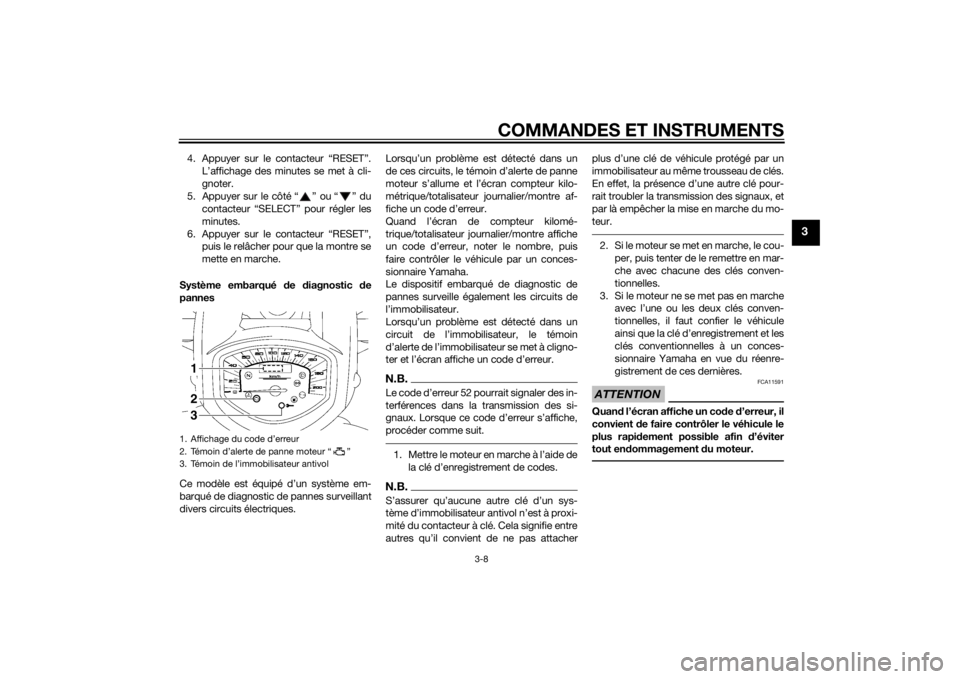

1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
3. Témoin de l’immobilisateur antivol123
U1CSF1F0.book Page 8 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-9
3
Réglage de la luminosité
Cette fonction permet de régler la lumino-
sité du cadran du compteur de vitesse en
vue de l’adapter à la clarté ambiante.
Réglage de la luminosité1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le côté “ ” du contac- teur de sélection “SELECT” et le main-
tenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq secondes, puis relâcher le contacteur
de sélection “SELECT”.
4. Appuyer sur le côté “ ” ou “ ” du contacteur “SELECT” afin de régler le
niveau de luminosité souhaitée. 5. Appuyer sur le contacteur “RESET”
afin de confirmer le niveau de lumino-
sité réglée. L’écran retourne à l’affi-
chage du compteur kilométrique, du
totalisateur journalier ou de la montre.
FAU1234F
Combinés de contacteursGauche
1. Cadran du compteur de vitesse
2. Niveau de luminosité1
2

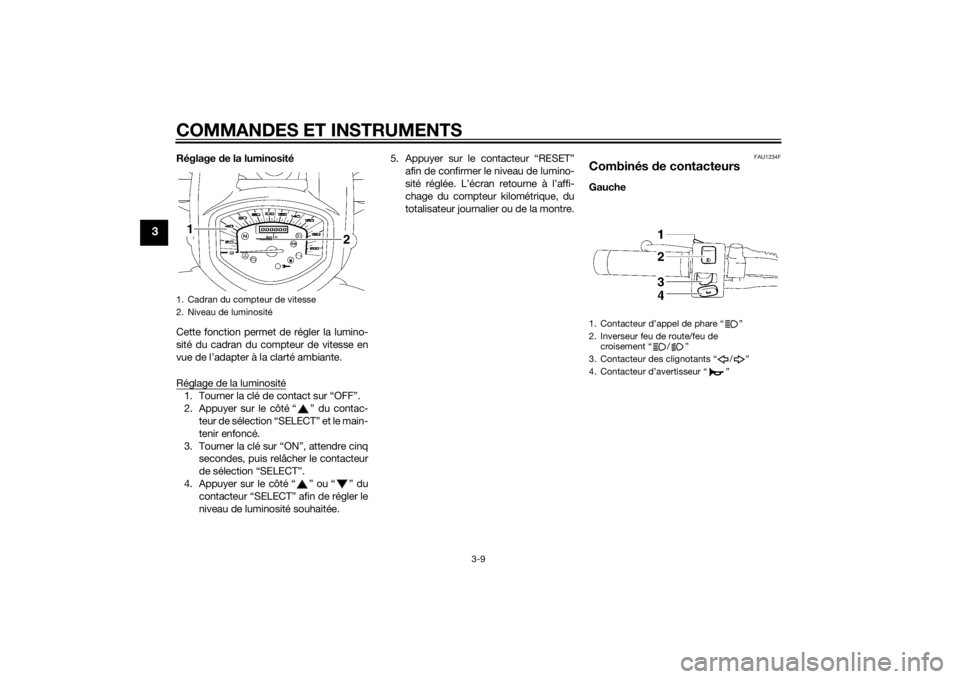

1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de
croisement “ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
U1CSF1F0.book Page 9 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-10
3
Droite
FAU12351
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12661
Coupe-circuit du moteur “ / ”
Placer ce contacteur sur “ ” avant de
mettre le moteur en marche. En cas d’ur-
gence, comme par exemple, lors d’une
chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de cou-
per le moteur.
FAU12713
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12734
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU42525
Contacteur “SELECT” “ / ”
Ce contacteur permet d’effectuer des sé-
lections dans le compteur kilométrique et
les totalisateurs, et de régler la montre et la
luminosité du bloc de compteurs multi-
fonctions.
1. Coupe-circuit du moteur “ / ”
2. Contacteur des feux de détresse “ ”
3. Contacteur “SELECT” “ / ”
4. Contacteur “RESET”
5. Contacteur du démarreur “ ”
U1CSF1F0.book Page 10 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-11
3
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-6 pour plus d’infor-
mations.
FAU42536
Contacteur “RESET”
Ce contacteur permet de réinitialiser les to-
talisateurs, de régler la montre et de régler
la luminosité du bloc de compteurs multi-
fonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-6 pour plus d’infor-
mations.
FAU12821
Levier d’embrayageLe levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-18.)
FAU12882
Sélecteur au pie dLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
5 vitesses à prise constante dont la boîte
de vitesses est équipée.N.B.Monter les vitesses avec la pointe du pied
ou le talon et rétrograder avec la pointe du
pied.

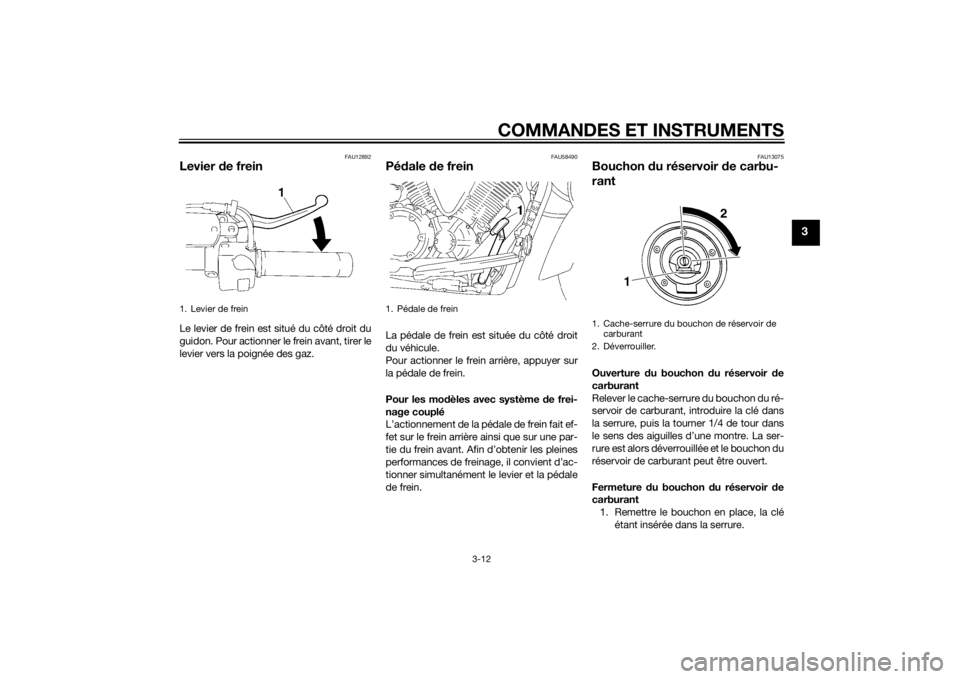

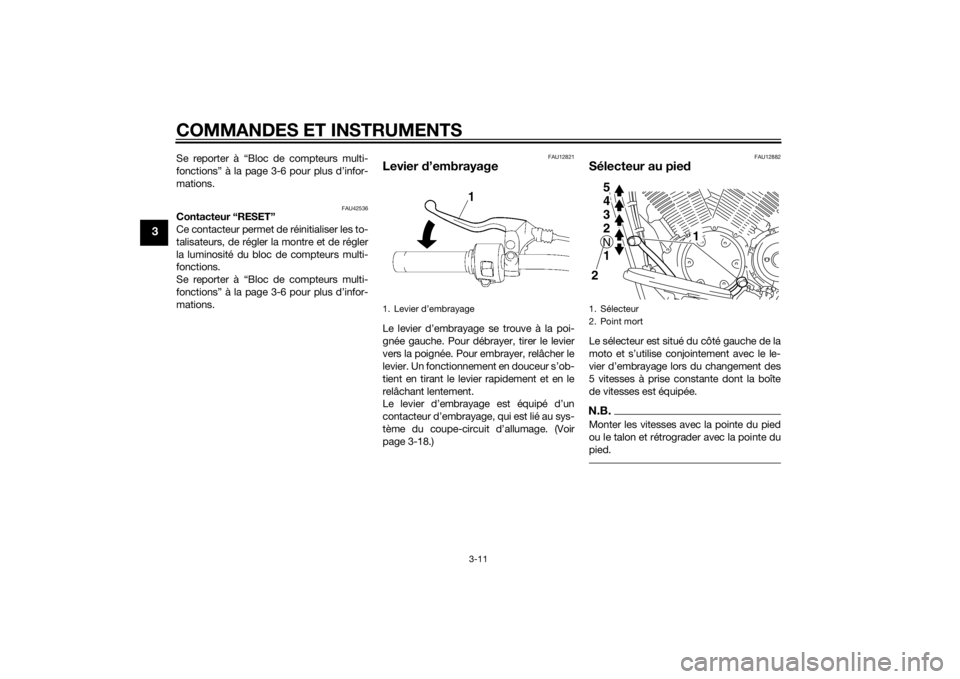

1. Levier d’embrayage
1. Sélecteur
2. Point mort
1
5432N1 5
4
3
2N1
2
U1CSF1F0.book Page 11 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-12
3
FAU12892
Levier de freinLe levier de frein est situé du côté droit du
guidon. Pour actionner le frein avant, tirer le
levier vers la poignée des gaz.
FAU58490
Pé dale de freinLa pédale de frein est située du côté droit
du véhicule.
Pour actionner le frein arrière, appuyer sur
la pédale de frein.
Pour les mo dèles avec système de frei-
nage couplé
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.
FAU13075
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure.
1. Levier de frein
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
2
1
U1CSF1F0.book Page 12 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-13
3
2. Tourner la clé dans le sens inverse desaiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d ’incen-
d ie.
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum1
2
U1CSF1F0.book Page 13 Friday, August 2, 2013 3:46 PM

COMMANDES ET INSTRUMENTS
3-14
3
d’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU57690
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
FAU51172
Durite de mise à l’air d u réservoir
d e carburant et durite de trop-
pleinAvant d’utiliser la moto :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de craquelure
ou d’endommagement sur chaque
durite, et remplacer si nécessaire.
 S’assurer de l’absence d’obstruction
à l’extrémité de chaque durite, et net-
toyer si nécessaire.
Carburant recomman
dé:
Essence ordinaire sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantité de la réserve à l’allumage
d u témoin d ’alerte du niveau d e
carburant :
3.7 L (0.98 US gal, 0.81 Imp.gal)1. Durite de trop-plein de réservoir de carbu-
rant
2. Durite de mise à l’air de réservoir de carbu- rant
21
U1CSF1F0.book Page 14 Friday, August 2, 2013 3:46 PM

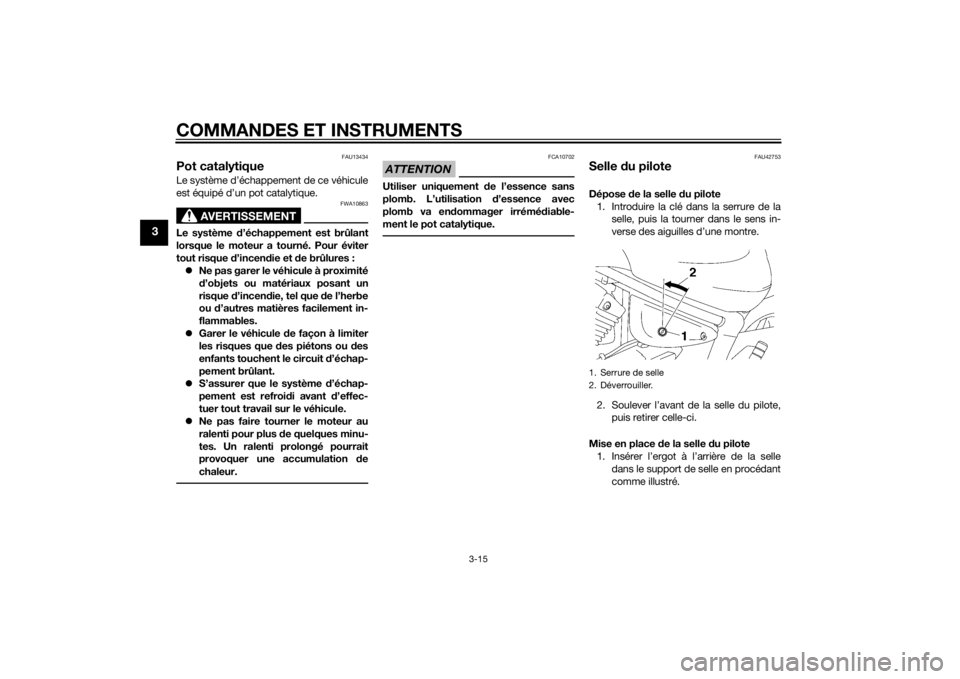

COMMANDES ET INSTRUMENTS
3-15
3
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
FAU42753
Selle d u piloteDépose de la selle du pilote
1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du pilote, puis retirer celle-ci.
Mise en place de la selle d u pilote
1. Insérer l’ergot à l’arrière de la selle dans le support de selle en procédant
comme illustré.1. Serrure de selle
2. Déverrouiller.
U1CSF1F0.book Page 15 Friday, August 2, 2013 3:46 PM
