YAMAHA XVS1300CU 2014 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
 Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
U2SSD0D0.book Page 21 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU23041

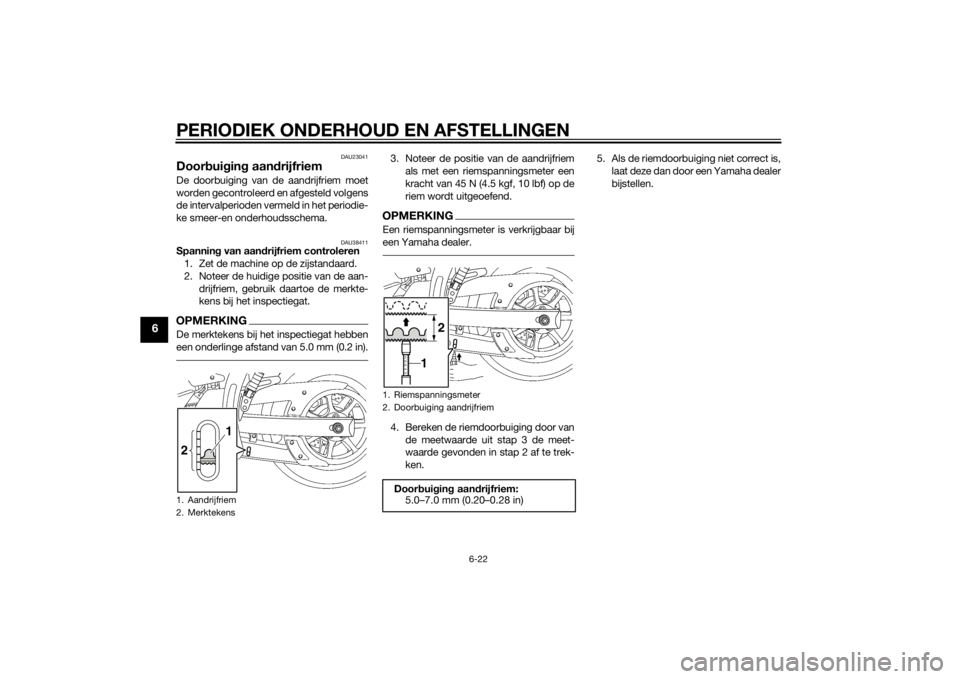

Doorbui gin g aan drijfriemDe doorbuiging van de aandrijfriem moet
worden gecontroleerd en afgesteld volgens
de intervalperioden vermeld in het periodie-
ke smeer-en onderhoudsschema.
DAU38411
Spannin g van aan drijfriem controleren
1. Zet de machine op de zijstandaard.
2. Noteer de huidige positie van de aan-
drijfriem, gebruik daartoe de merkte-
kens bij het inspectiegat.OPMERKINGDe merktekens bij het inspectiegat hebben
een onderlinge afstand van 5.0 mm (0.2 in).
3. Noteer de positie van de aandrijfriemals met een riemspanningsmeter een
kracht van 45 N (4.5 kgf, 10 lbf) op de
riem wordt uitgeoefend.OPMERKINGEen riemspanningsmeter is verkrijgbaar bij
een Yamaha dealer.4. Bereken de riemdoorbuiging door vande meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken. 5. Als de riemdoorbuiging niet correct is,
laat deze dan door een Yamaha dealer
bijstellen.
1. Aandrijfriem
2. Merktekens2 1
1. Riemspanningsmeter
2. Doorbuiging aandrijfriemDoor
bui gin g aan drijfriem:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U2SSD0D0.book Page 22 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizing van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU44275
Rem- en schakelped alen contro-
leren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U2SSD0D0.book Page 23 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23144
Rem- en koppelingshen dels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
Aan
bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
U2SSD0D0.book Page 24 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23203

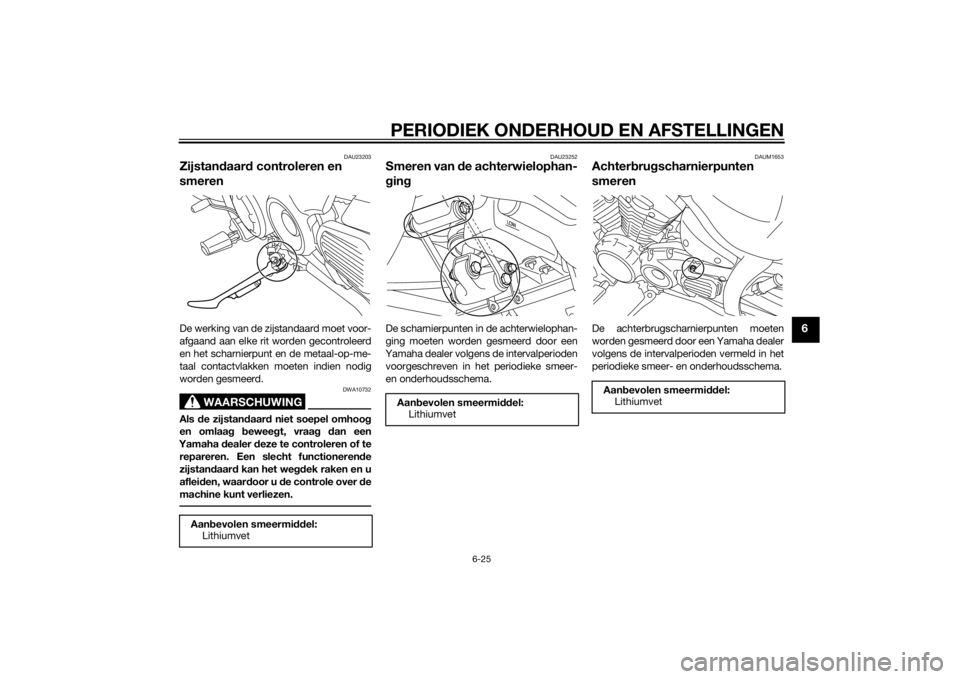

Zijstandaar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaa g beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het wegdek raken en u
aflei den, waar door u d e controle over de
machine kunt verliezen.
DAU23252
Smeren van d e achterwielophan-
g in gDe scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
U2SSD0D0.book Page 25 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23273

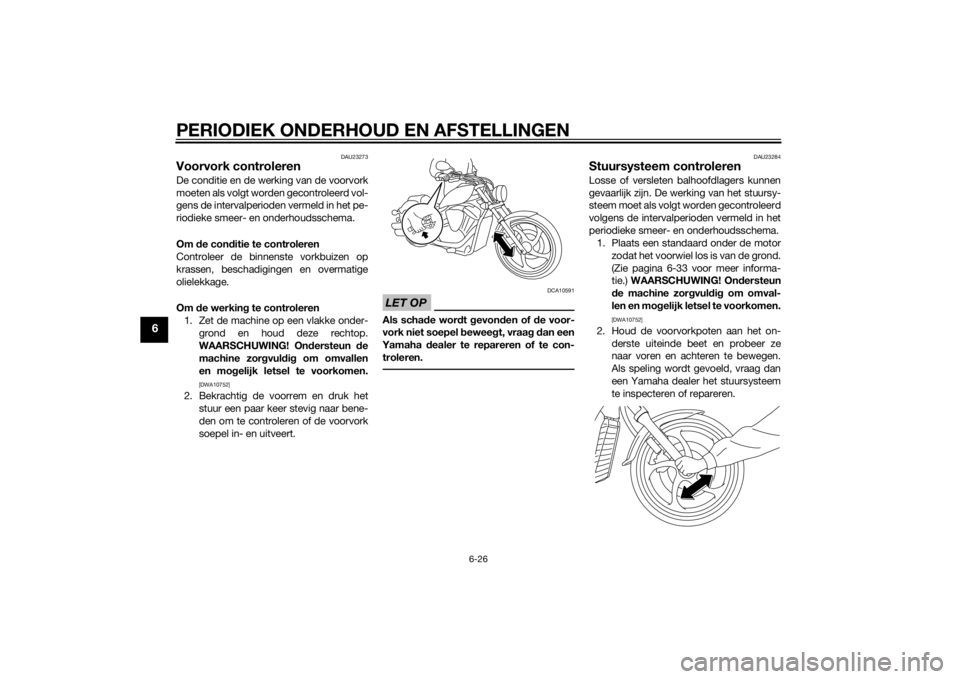

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23284
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-33 voor meer informa-
tie.) WAARSCHUWING! On dersteun
d e machine zorg vuldig om omval-
len en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
U2SSD0D0.book Page 26 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50711
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-13.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is gifti g en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep d i-
rect de hulp in van een arts.
OGEN: Spoel g ed uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, sig aretten e.d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Pro beer nooit om celaf dichtin gen op d e
accu te verwij deren, hier door kan per-
manente scha de aan d e accu wor den
toe geb racht.
1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
1
23
U2SSD0D0.book Page 27 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst d e negatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij. 3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar
“OFF” en sluit vervolg ens eerst de
positieve ka bel en d aarna de neg a-
tieve kab el aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU50811
Zekerin gen vervan genDe hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeri ngen voor afzonderlij-
ke circuits bevinden zich onder het zadel.
(Zie pagina 3-13.)1. Reservezekering brandstofinjectiesysteem
2. Zekering brandstofinjectiesysteem
3. Zekeringenkastje
4. Hoofdzekering
1
2
3
4
U2SSD0D0.book Page 28 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u
de kap van het startmotorrelais door deze
omhoog te trekken.
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekering signaleringssysteem
2. Zekering ontstekingssysteem
3. Zekering parkeerlichten
4. Zekering radiatorkoelvin
5. Backup-zekering (voor klok)
6. Koplampzekering
7. Reservezekering
1. Reservezekering brandstofinjectiesysteem
2. Kap van startmotorrelais
3. Zekering brandstofinjectiesysteem
32
1
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Koplampzekering: 20.0 A
Zekering signaleringssysteem: 10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit: 10.0 A
Zekering radiatorkoelvin: 20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering: 10.0 A
U2SSD0D0.book Page 29 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU48514
Koplampgloeilamp vervan genDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den bescha digd:
 Koplampg loeilamp
Raak het glas van d e koplamp gloei-
lamp niet aan zo dat dit vetvrij b lijft,
an ders kan d e doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het gloeilamp glas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e k

oplamplens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver- wijder dan de gloeilampkap. 3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp1
221
U2SSD0D0.book Page 30 Monday, November 4, 2013 11:15 AM
