YAMAHA XVS1300CU 2014 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
8
Relación de engranajes:1a:
2.769 (36/13)
2a: 1.778 (32/18)
3a: 1.381 (29/21)
4a:
1.115 (29/26)
5a: 0.960 (24/25)Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero: 34.00 °
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 21M/C 62H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721 GNeumático trasero:Tipo: Sin cámara
Tamaño:
210/40R18M/C 73H
Fabricante/modelo: BRIDGESTONE/EXEDRA G852 RADIAL G
Carga:Carga máxima: 204 kg (450 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)
Condiciones de carga:
90–204 kg (198–450 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 21M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 18M/C x MT7.50Freno delantero:Tipo:
Freno de disco sencillo
Operación: Operación con mano derecha Líquido de frenos especificado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135 mm (5.3 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
100 mm (3.9 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 Ah
U2SSS0S0.book Page 2 Monday, November 4, 2013 2:47 PM

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60.0 W/55.0 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera: 12 V, 21.0 W × 2
Luz de intermitencia trasera: 12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula: 12 V, 5.0 W × 2
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina: LED
Luz de alarma de temperatura del
refrigerante: LED
Luz de aviso de avería en el motor: LED
Fusibles:Fusible principal:50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador: 20.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
Fusible de repuesto:
10.0 A
U2SSS0S0.book Page 3 Friday, November 8, 2013 4:36 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562

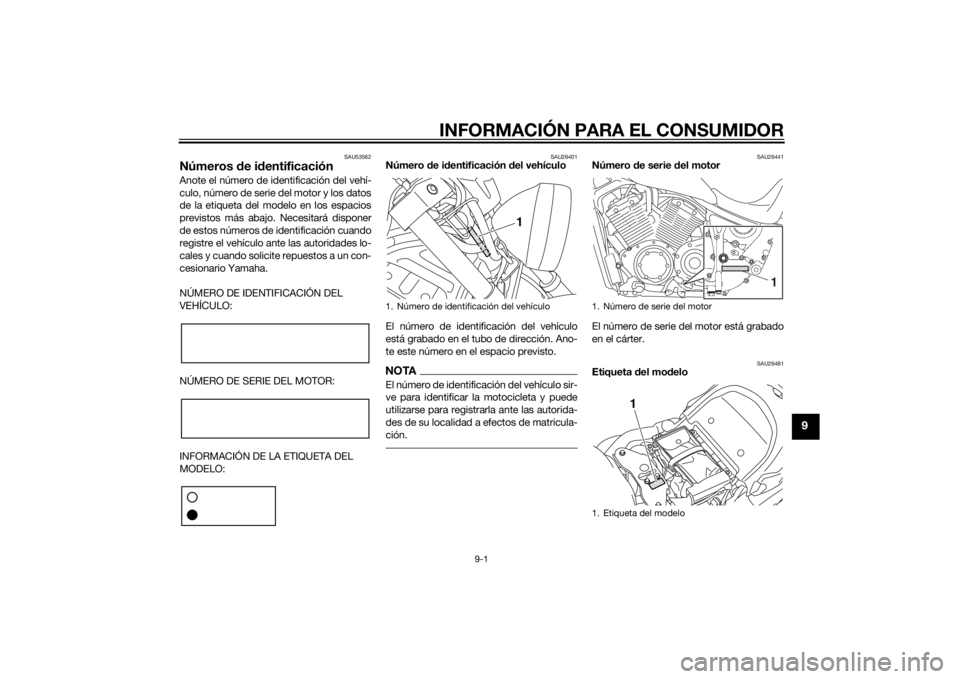

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
U2SSS0S0.book Page 1 Monday, November 4, 2013 2:47 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-13). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.U2SSS0S0.book Page 2 Monday, November 4, 2013 2:47 PM

10-1
10
INDEX
AAceite del motor y cartucho del filtro de aceite............................................. 6-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-33
Arranque del motor................................. 5-1
Asiento.................................................. 3-13BBatería .................................................. 6-27
Bombilla del faro, cambio..................... 6-30
Bombilla del intermitente, cambio ........ 6-32
Bombilla de una luz de posición,
cambio ............................................... 6-33
Bujías, comprobación............................. 6-8CCaballete lateral.................................... 3-15
Caballete lateral, comprobación y
engrase .............................................. 6-25
Cables, comprobación y engrase ........ 6-23
Cambio ................................................... 5-2
Catalizador ........................................... 3-12
Cojinetes de las ruedas, comprobación .................................... 6-27
Color mate, precaución .......................... 7-1
Comprobación y engrase de los pedales de freno y cambio................. 6-23
Conjunto amortiguador, ajuste ............. 3-14
Conmutador de la luz de cruce/ carretera ............................................... 3-7
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-35
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-26EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, cambio ........................... 6-14
Fusibles, cambio .................................. 6-29GGasolina ............................................... 3-11HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación...... 6-26IIdentificación de averías ...................... 6-34
Indicador multifunción ........................... 3-4
Información relativa a la seguridad ........ 1-1
Interruptor de arranque .......................... 3-8
Interruptor de intermitencia.................... 3-7
Interruptor de la bocina.......................... 3-8
Interruptor de luces de emergencia ....... 3-8
Interruptor de paro del motor................. 3-8
Interruptor de ráfagas ............................ 3-7
Interruptores de la luz de freno ............ 6-19
Interruptores del manillar ....................... 3-7
Interruptor principal/Bloqueo de la dirección .............................................. 3-1
Interruptor RESET .................................. 3-8
Interruptor SELECT ................................ 3-8JJuego de herramientas .......................... 6-2
Juego de la correa de transmisión....... 6-22 Juego libre de la maneta de
embrague, ajuste ................................ 6-18
Juego libre de la maneta del freno, comprobación .................................... 6-19
Juego libre del puño del acelerador,
comprobación .................................... 6-15
LLíquido de freno, comprobación .......... 6-20
Líquido de frenos, cambio .................... 6-21
Líquido refrigerante............................... 6-13
Luz de aviso de avería del motor............ 3-3
Luz de aviso de la temperatura del líquido refrigerante ............................... 3-3
Luz de aviso del nivel de aceite.............. 3-2
Luz de aviso del nivel de gasolina .......... 3-3
Luz de freno/piloto trasero ................... 6-31
Luz de la matrícula................................ 6-32
Luz indicadora de intermitencia ............. 3-2
Luz indicadora de punto muerto ............ 3-2MManeta de embrague ............................. 3-9
Maneta de freno ..................................... 3-9
Manetas de freno y embrague, comprobación y engrase.................... 6-24
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4NNeumáticos........................................... 6-15
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPanel, desmontaje y montaje ................. 6-8
U2SSS0S0.book Page 1 Monday, November 4, 2013 2:47 PM

INDEX
10-2
10
Pastillas de freno delantero y trasero, comprobación .................................... 6-19
Pedal de cambio ..................................... 3-9
Pedal de freno ...................................... 3-10
Pivotes del basculante, engrase ........... 6-25
Portacascos .......................................... 3-14
Puño del acelerador y cable, comprobación y engrase.................... 6-23RRodaje del motor .................................... 5-3
Ruedas.................................................. 6-17SSistema de corte del circuito de encendido........................................... 3-16
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-25TTapón del depósito de gasolina ........... 3-10
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia ............. 3-2
Tubo respiradero/rebose del depósito de combustible ................................... 3-12
U2SSS0S0.book Page 2 Monday, November 4, 2013 2:47 PM

U2SSS0S0.book Page 3 Monday, November 4, 2013 2:47 PM

PRINTED IN JAPAN2013.11-0.5×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
