CONSIGNES DE SÉCURITÉ
1-4
1
Yamaha. Yamaha n’est pas en mesure detester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du marché
secondaire ou l’exécution d’une autre mo-
dification du véhicule venant altérer le
concept ou les caractéristiques du véhicule
peut soumettre les occupants du véhicule
ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est res-
ponsable des dommages découlant d’une
modification du véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
 Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution du
poids ou à des changements
d’ordre aérodynamique. Si des ac-
cessoires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins- table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats. Se reporterU2SSF0F0.book Page 4 Monday, November 4, 2013 11:08 AM

CONSIGNES DE SÉCURITÉ
1-5
1
à la page 6-17 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U2SSF0F0.book Page 5 Monday, November 4, 2013 11:08 AM

DESCRIPTION
2-1
2
FAU10411

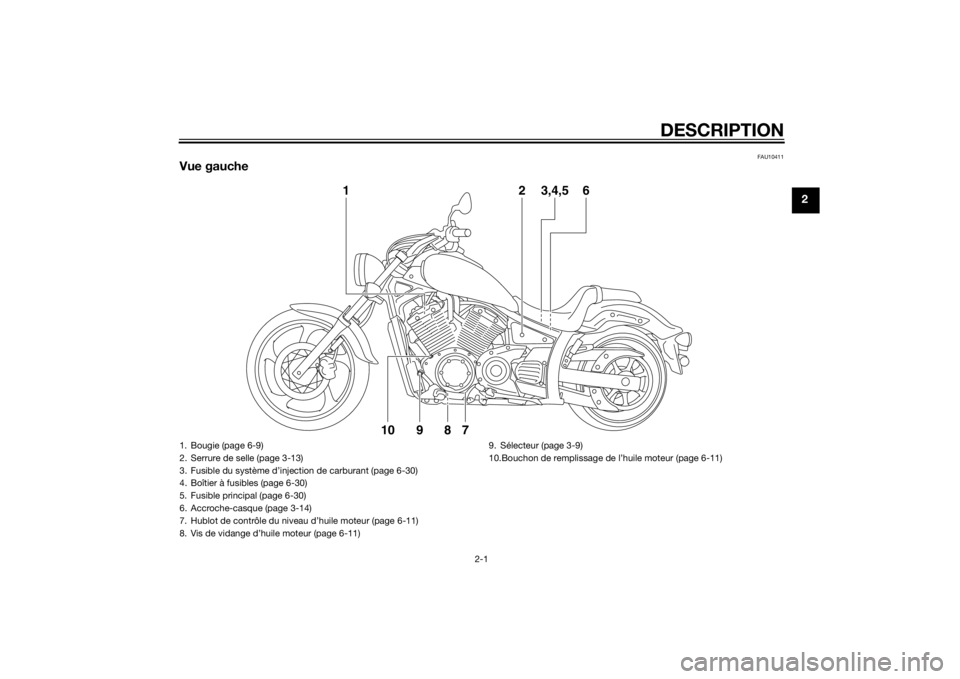

Vue gauche
2
3,4,5
6
1
9
10
7
8
1. Bougie (page 6-9)
2. Serrure de selle (page 3-13)
3. Fusible du système d’injection de carburant (page 6-30)
4. Boîtier à fusibles (page 6-30)
5. Fusible principal (page 6-30)
6. Accroche-casque (page 3-14)
7. Hublot de contrôle du niveau d’huile moteur (page 6-11)
8. Vis de vidange d’huile moteur (page 6-11)9. Sélecteur (page 3-9)
10.Bouchon de remplissage de l’huile moteur (page 6-11)
U2SSF0F0.book Page 1 Monday, November 4, 2013 11:08 AM

DESCRIPTION
2-2
2
FAU10421

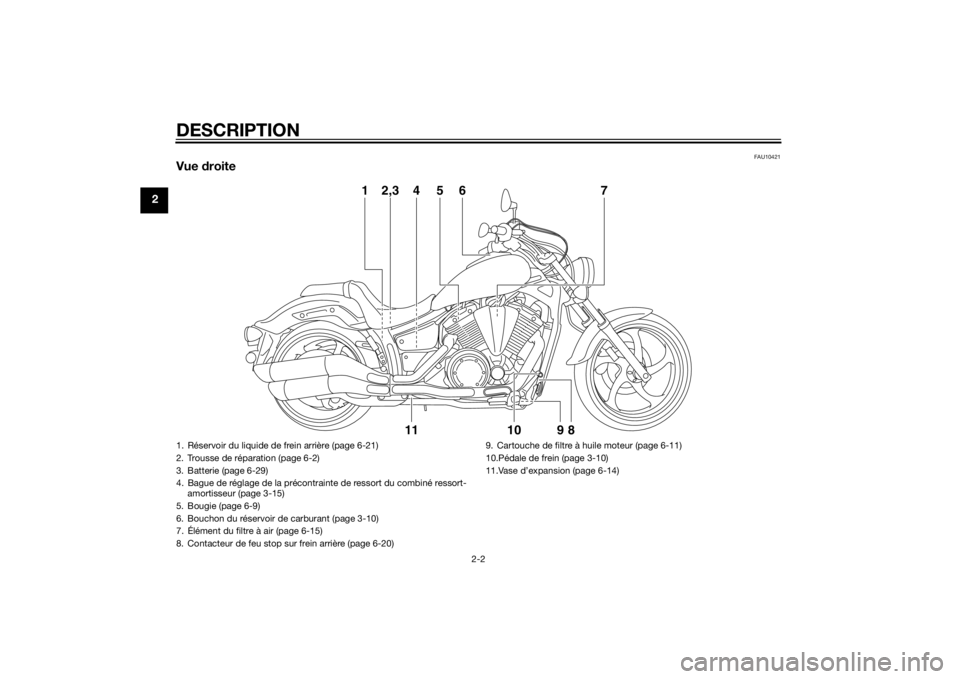

Vue droite
2,3
4
6
7
5
1
11
9
10
8
1. Réservoir du liquide de frein arrière (page 6-21)
2. Trousse de réparation (page 6-2)
3. Batterie (page 6-29)
4. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-15)
5. Bougie (page 6-9)
6. Bouchon du réservoir de carburant (page 3-10)
7. Élément du filtre à air (page 6-15)
8. Contacteur de feu stop sur frein arrière (page 6-20) 9. Cartouche de filtre à huile moteur (page 6-11)
10.Pédale de frein (page 3-10)
11.Vase d’expansion (page 6-14)U2SSF0F0.book Page 2 Monday, November 4, 2013 11:08 AM

DESCRIPTION
2-3
2
FAU10431
Commandes et instruments
1
2
3
4
6
5
8
7
1. Levier d’embrayage (page 3-9)
2. Combiné de contacteurs gauche (page 3-7)
3. Bloc de compteurs multifonctions (page 3-4)
4. Contacteur à clé/antivol (page 3-1)
5. Réservoir du liquide de frein avant (page 6-21)
6. Combiné de contacteurs droit (page 3-7)
7. Poignée des gaz (page 6-16)
8. Levier de frein (page 3-9)
U2SSF0F0.book Page 3 Monday, November 4, 2013 11:08 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10462

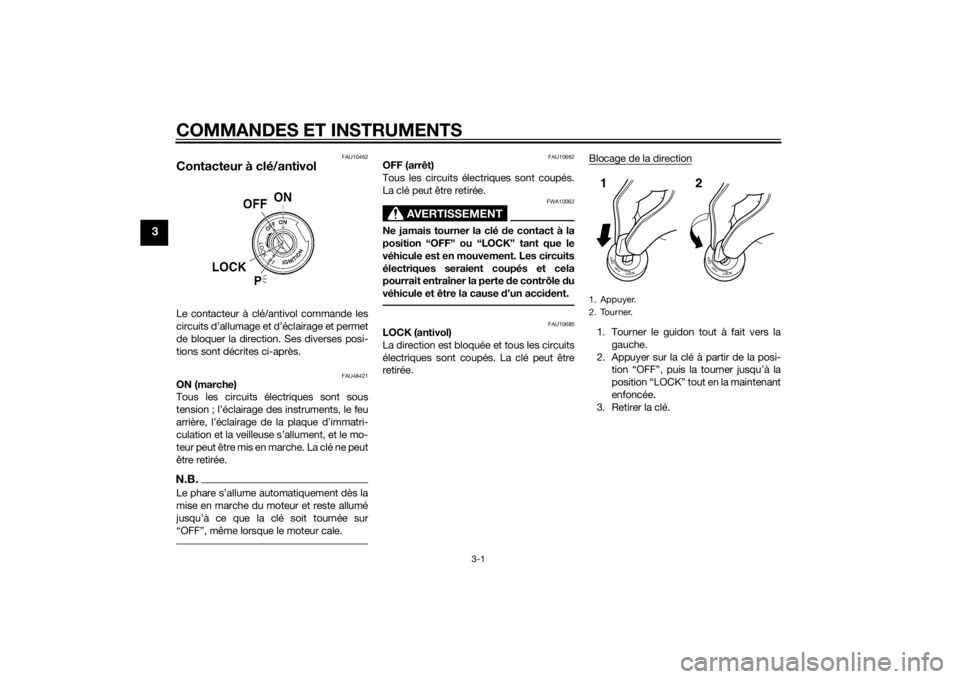

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU48421
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-
culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur
“OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.1. Appuyer.
2. Tourner.12
U2SSF0F0.book Page 1 Monday, November 4, 2013 11:08 AM

COMMANDES ET INSTRUMENTS
3-2
3
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU59680
(stationnement)
Les feux de détresse et les clignotants
peuvent être allumés, mais tous les autres
circuits électriques sont coupés. La clé
peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU49395
Témoins et témoins d’alerte
FAU11021
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11255
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne.
 Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le circuit, le témoin se met
à clignoter à la cadence suivante

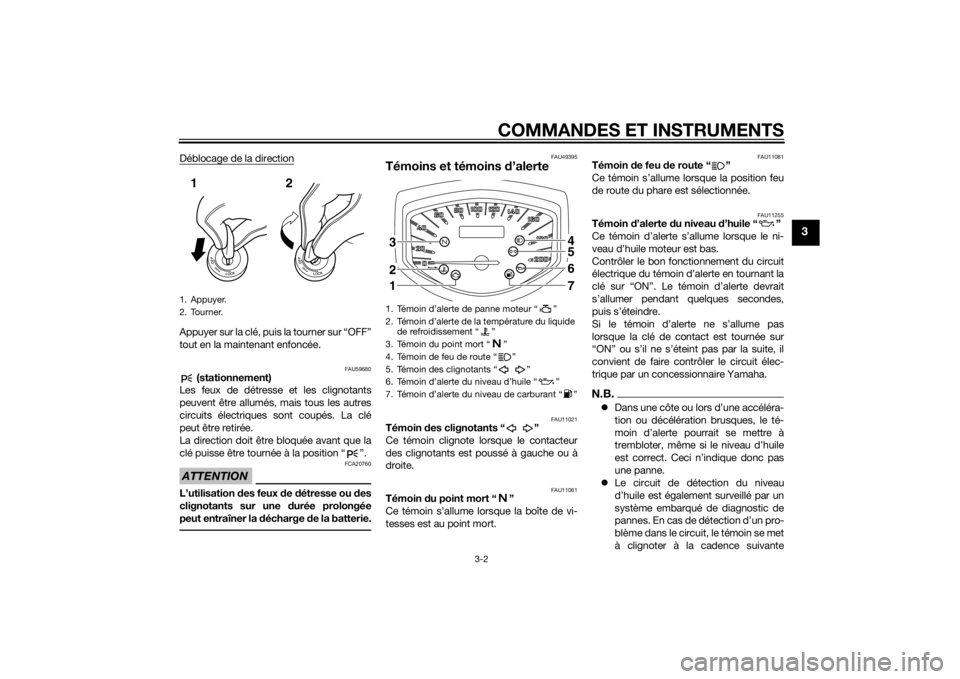

1. Appuyer.
2. Tourner.12
1. Témoin d’alerte de panne moteur “ ”
2. Témoin d’alerte de la température du liquide
de refroidissement “ ”
3. Témoin du point mort “ ”
4. Témoin de feu de route “ ”
5. Témoin des clignotants “ ”
6. Témoin d’alerte du niveau d’huile “ ”
7. Témoin d’alerte du niveau de carburant “ ”
4567
321
U2SSF0F0.book Page 2 Friday, November 8, 2013 3:29 PM

COMMANDES ET INSTRUMENTS
3-3
3
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU50782
Témoin d’alerte du niveau d e
carburant “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau de carburant devient très bas. (Voir
page 3-5.) Dans ce cas, il convient de re-
faire le plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B.Le circuit de détection du niveau de carbu-
rant est également surveillé par un système
embarqué de diagnostic de pannes. En cas
de détection d’un problème dans le circuit,
le témoin se met à clignoter à la cadence
suivante jusqu’à ce que le problème soit résolu : Le témoin d’alerte du niveau de
carburant clignote huit fois, puis s’éteint
pendant 3.0 secondes. Le cas échéant,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU11447
Témoin
d’alerte de la température d u li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur.
 En cas de surchauffe du moteur,
suivre les instructions à la page 6-37.
FAU42775
Témoin d’alerte d e panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-6.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
U2SSF0F0.book Page 3 Monday, November 4, 2013 11:08 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU50693
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compteur kilométrique 
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
 un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)
 un afficheur du niveau de carburant
 une montre
 un système embarqué de diagnostic
de pannes
 un mode de commande de la lumino-
sité
N.B.Veiller à tourner la clé à la position “ON”
avant d’utiliser les contacteurs de sélection
“SELECT” et de remise à zéro “RESET”,
excepté pour le réglage de la luminosité.
Compteur de vitesse
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro
en guise de test du circuit électrique.

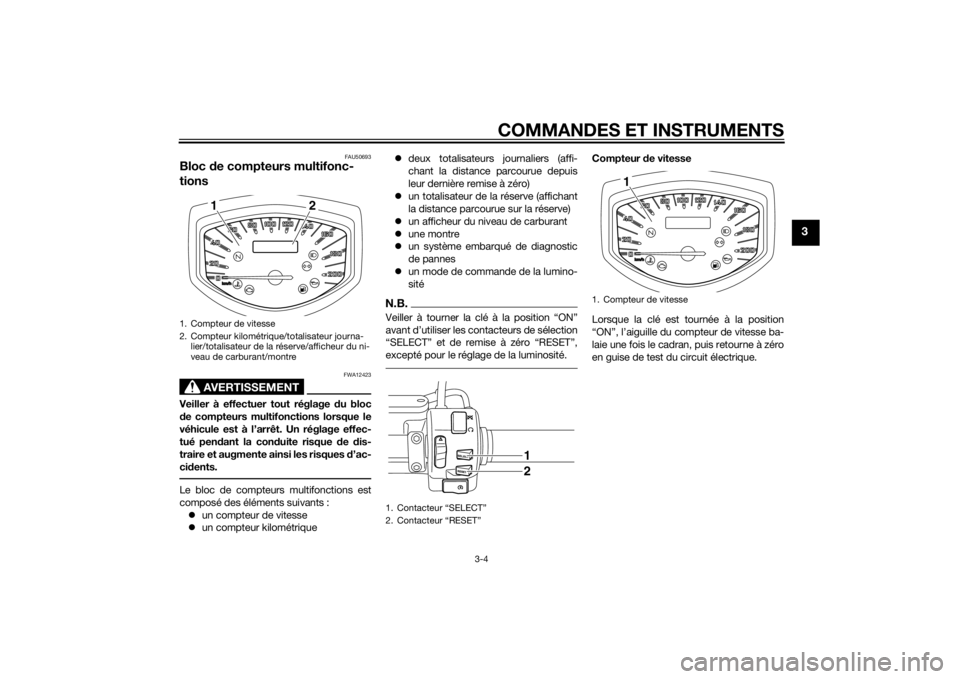

1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve/afficheur du ni-
veau de carburant/montre
2
1
1. Contacteur “SELECT”
2. Contacteur “RESET”
1
2
1. Compteur de vitesse
1
U2SSF0F0.book Page 4 Monday, November 4, 2013 11:08 AM

COMMANDES ET INSTRUMENTS
3-5
3
Compteur kilométrique, totalisateurs
journaliers, totalisateur de la réserve, af-
ficheur du niveau d e carburant et montre
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “Odo”, totali-
sateurs journaliers “T rip 1” et “Trip 2”,
niveau de carburant et montre) dans l’ordre
suivant :
Odo → Trip 1 → Trip 2 → Niveau de carbu-
rant → Montre → OdoN.B.Pour afficher la montre pendant cinq se-
condes alors qu’un autre mode est affiché,
appuyer sur le contacteur “RESET” pen-
dant moins d’une seconde.
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-2),
l’écran passe automatiquement en mode
d’affichage de la réserve “Trip F” et affiche
la distance parcourue à partir de cet ins-
tant. Dans ce cas, l’affichage des divers
modes totalisateur journalier, compteur ki-
lométrique, niveau de carburant et montre
se modifie comme suit à la pression sur le
contacteur de sélection “SELECT” :
Trip F → Trip 1 → Trip 2 → Niveau de car-
burant → Montre → Odo → Trip F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le contacteur de
sélection “SELECT”, puis appuyer sur le
contacteur de remise à zéro “RESET” pen-
dant au moins une seconde. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi). Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque l’afficheur du niveau de carburant
passe de deux segments affichés à un seul
segment affiché, il ne reste qu’environ 5.0 L
(1.32 US gal, 1.10 Imp.gal) de carburant
dans le réservoir de carburant. Veiller à re-
faire le plein de carburant à la première oc-
casion.

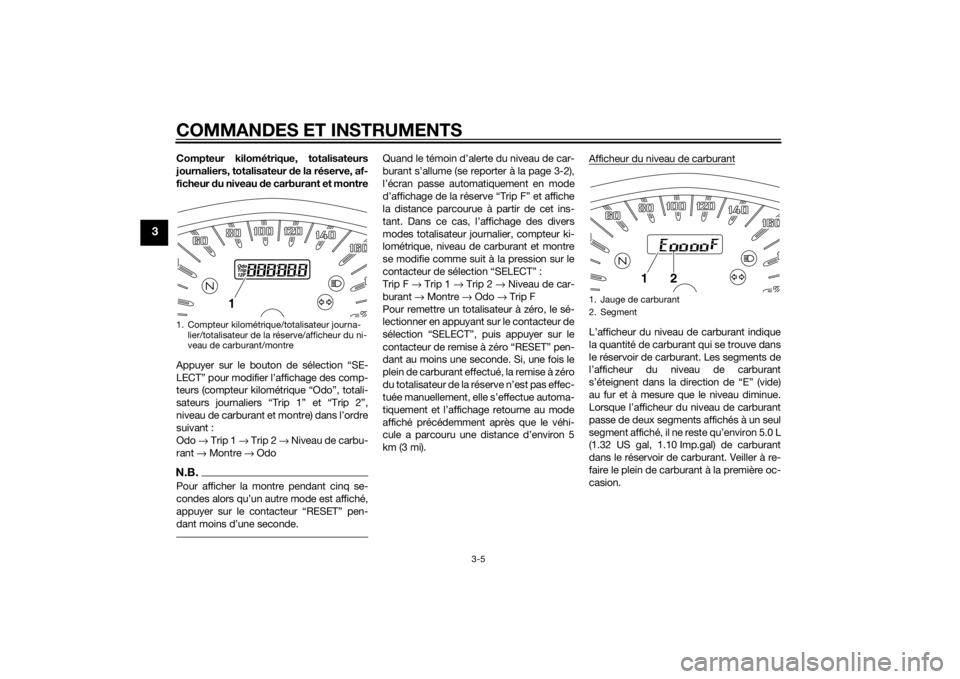

1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/afficheur du ni-
veau de carburant/montre
1
1. Jauge de carburant
2. Segment
1
2
U2SSF0F0.book Page 5 Monday, November 4, 2013 11:08 AM
