Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-15
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
 Verwijder alle loszittende voorwerpen
van de motorfiets.
 Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
U2SSD2D0.book Page 4 Friday, July 17, 2015 4:23 PM

Veilighei dsinformatie
1-5
1
 Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
U2SSD2D0.book Page 5 Friday, July 17, 2015 4:23 PM

Beschrijving
2-1
2
DAU10411

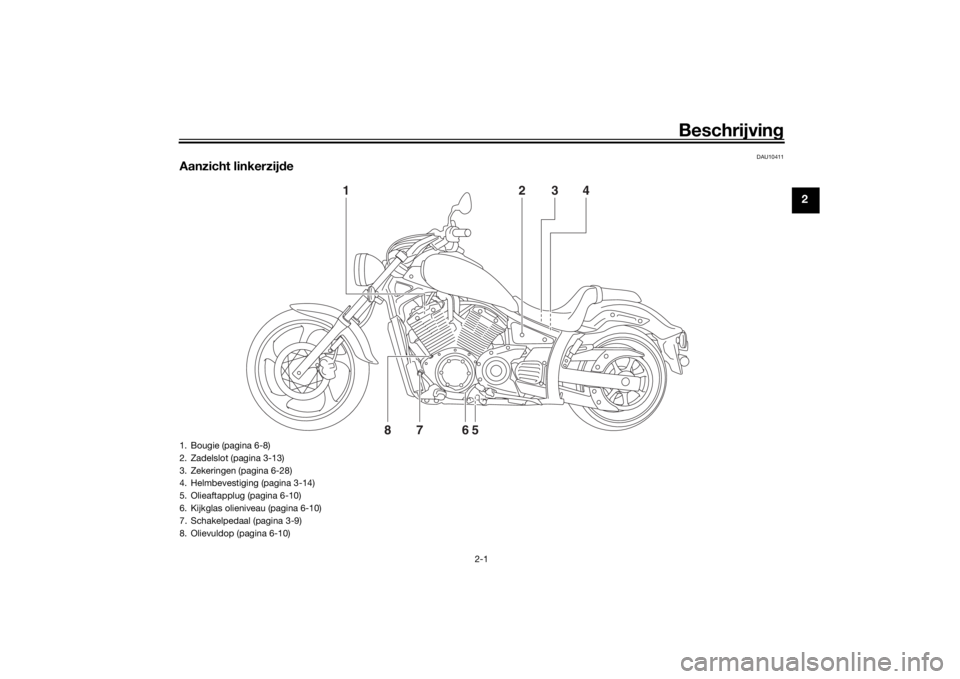

Aanzicht linkerzij de
2
3
4
1
7
8
65
1. Bougie (pagina 6-8)
2. Zadelslot (pagina 3-13)
3. Zekeringen (pagina 6-28)
4. Helmbevestiging (pagina 3-14)
5. Olieaftapplug (pagina 6-10)
6. Kijkglas olieniveau (pagina 6-10)
7. Schakelpedaal (pagina 3-9)
8. Olievuldop (pagina 6-10)
U2SSD2D0.book Page 1 Friday, July 17, 2015 4:23 PM

Beschrijving
2-2
2
DAU10421

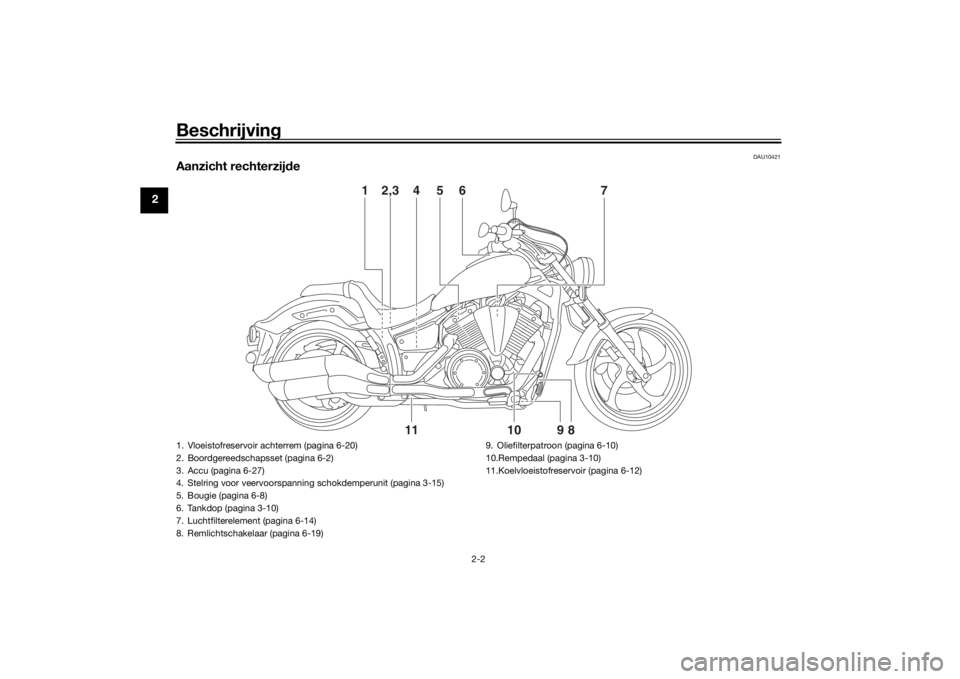

Aanzicht rechterzijde
2,3
4
6
7
5
1
11
9
10
8
1. Vloeistofreservoir achterrem (pagina 6-20)
2. Boordgereedschapsset (pagina 6-2)
3. Accu (pagina 6-27)
4. Stelring voor veervoorspanni ng schokdemperunit (pagina 3-15)
5. Bougie (pagina 6-8)
6. Tankdop (pagina 3-10)
7. Luchtfilterelement (pagina 6-14)
8. Remlichtschakelaar (pagina 6-19) 9. Oliefilterpatroon (pagina 6-10)
10.Rempedaal (pagina 3-10)
11.Koelvloeistofreservoir (pagina 6-12)U2SSD2D0.book Page 2 Friday, July 17, 2015 4:23 PM

Beschrijving
2-3
2
DAU10431

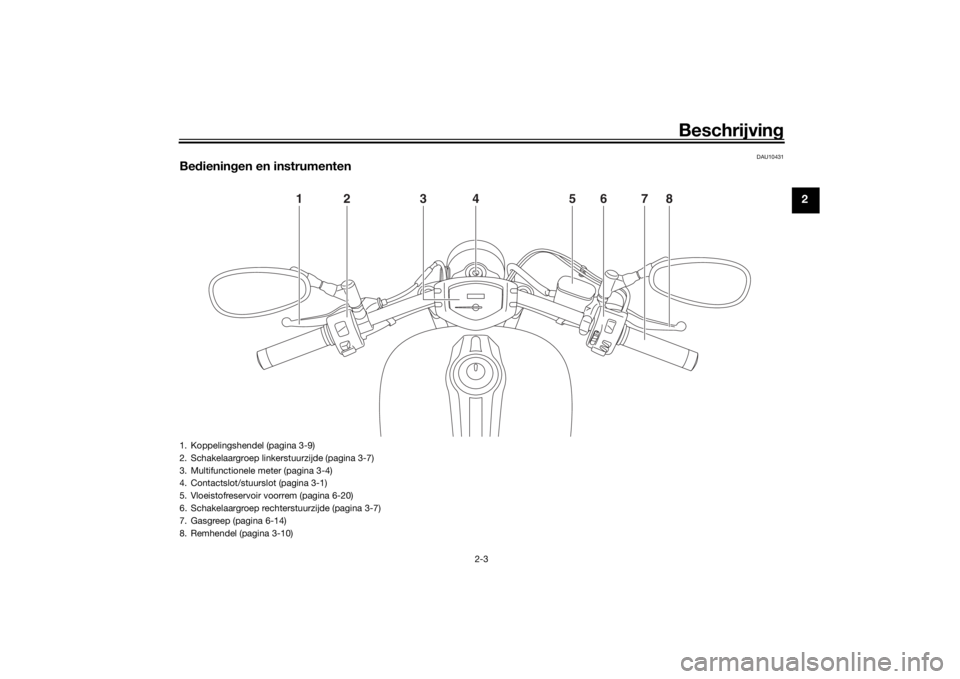

Bedienin gen en instrumenten
1
2
3
4
6
5
8
7
1. Koppelingshendel (pagina 3-9)
2. Schakelaargroep linkerstuurzijde (pagina 3-7)
3. Multifunctionele meter (pagina 3-4)
4. Contactslot/stuurslot (pagina 3-1)
5. Vloeistofreservoir voorrem (pagina 6-20)
6. Schakelaargroep rechterstuurzijde (pagina 3-7)
7. Gasgreep (pagina 6-14)
8. Remhendel (pagina 3-10)
U2SSD2D0.book Page 3 Friday, July 17, 2015 4:23 PM

Werking van de bed ienin gselementen en instrumenten
3-1
3
DAU10462
Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
DAU48421
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en het
parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat
de sleutel naar “OFF” wordt gedraaid, zelfs
als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10686
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen. Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.1. Drukken.
2. Draaien.12
U2SSD2D0.book Page 1 Friday, July 17, 2015 4:23 PM

Werking van de bed ienin gselementen en instrumenten
3-2
3
Om het stuur te ontgrendelen1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in
en draai deze dan naar “OFF”.
DAU59680
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u d e alarmverlichtin g of d e richtin g-
aanwijzers lan gdurig g eb ruikt, kan d it de
accu ontla den.
DAU49398
Controlelampjes en waarschu-
wing slampjes
DAU11022
Controlelampje richtin gaanwijzers
“”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU11061
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11256
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden gaan
branden en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden terwijl het
olieniveau correct is (zie pagina 6-10), laat
de machine dan controleren door een
Yamaha dealer.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing.
1. Drukken.
2. Draaien.12

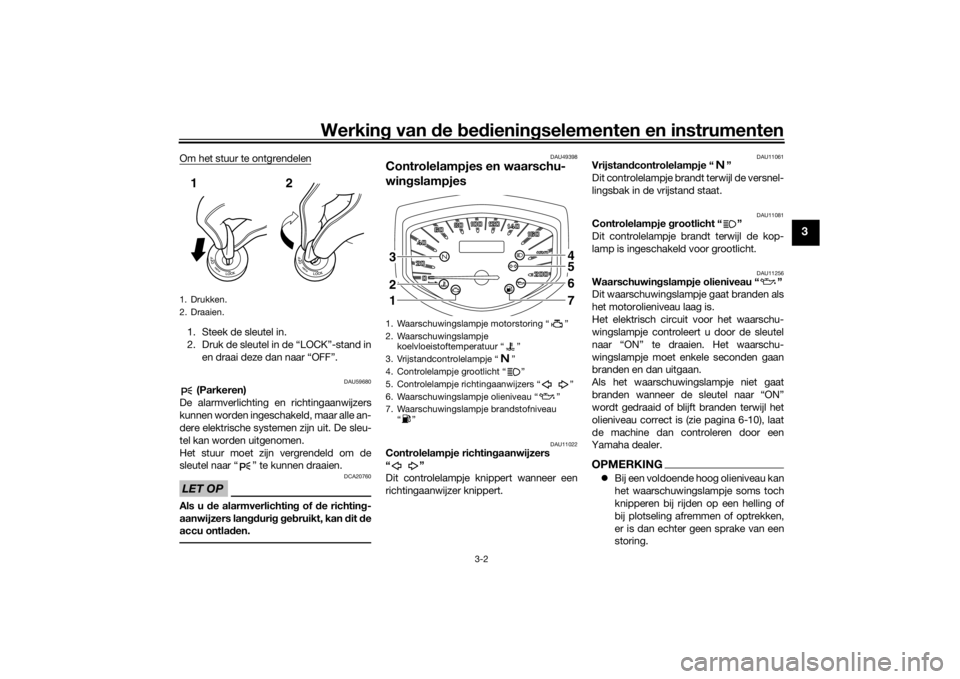

1. Waarschuwingslampje motorstoring “ ”
2. Waarschuwingslampje
koelvloeistoftemperatuur “ ”
3. Vrijstandcontrolelampje “ ”
4. Controlelampje grootlicht “ ”
5. Controlelampje richtingaanwijzers “ ”
6. Waarschuwingslampje olieniveau “ ”
7. Waarschuwingslampje brandstofniveau “”
4567
321
U2SSD2D0.book Page 2 Friday, July 17, 2015 4:23 PM

Werking van de bed ienin gselementen en instrumenten
3-3
3
 Dit model is uitgerust met een zelfdi-
agnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als er een probleem wordt gedetec-
teerd in het circuit van het waarschu-
wingslampje olieniveau, knippert het
waarschuwingslampje olieniveau her-
haaldelijk. Als dit zich voordoet, vraag
dan een Yamaha-dealer de machine
te controleren.
DAU50783
Waarschuwin gslampje bran dstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau zeer laag is
geworden. (Zie pagina 3-6.) Vul in dat geval
zo snel mogelijk brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden nadat u
brandstof hebt bijgevuld, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKINGDit model is uitgerust met een zelfdiagno-
sesysteem voor het circuit van het waar-
schuwingslampje brandstofniveau. Als er
een probleem wordt gedetecteerd in het
circuit van het waarschuwingslampje
brandstofniveau, knippert het waarschu-
wingslampje brandstofniveau herhaaldelijk.
Als dit zich voordoet, vraag dan een
Yamaha-dealer de machine te controleren.
DAU11447
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKING Bij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
 Als de motor oververhit raakt, staan
op pagina 6-35 nadere instructies ver-
meld.
DAU42775
Waarschuwin gslampje motorstorin g
“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te contro-
leren. (Zie pagina 3-6 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
U2SSD2D0.book Page 3 Friday, July 17, 2015 4:23 PM

Werking van de bed ienin gselementen en instrumenten
3-4
3
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU50696
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 snelheidsmeter
 multifunctioneel display
OPMERKINGDraai de sleutel naar “ON” voordat u de
“SELECT”- en “RESET”-schakelaar ge-
bruikt. Dit hoeft echter niet als u de helder-
heid wilt instellen.

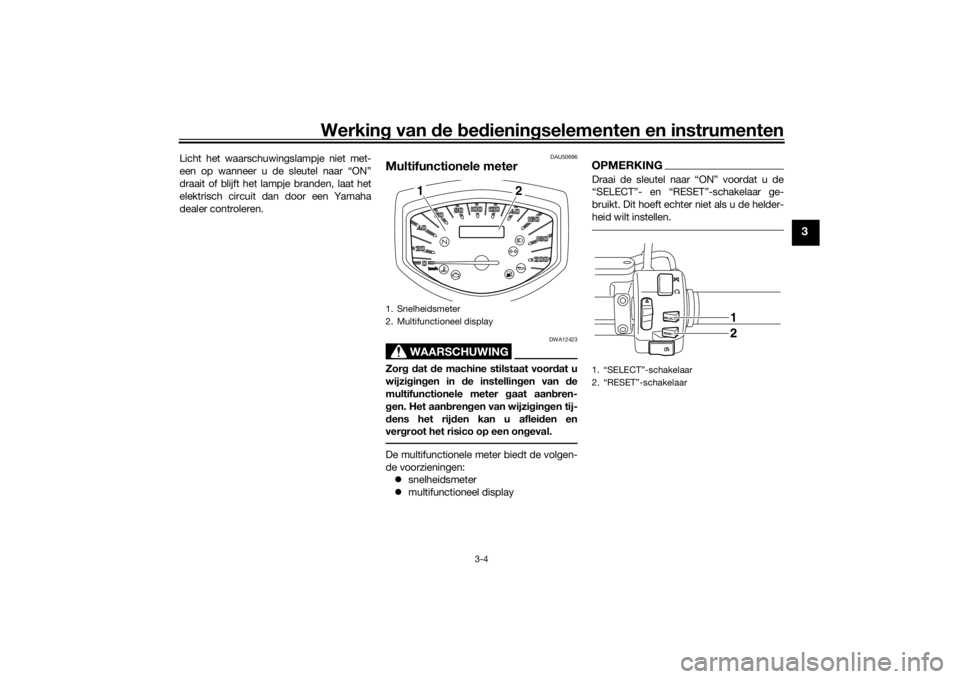

1. Snelheidsmeter
2. Multifunctioneel display
2
1
1. “SELECT”-schakelaar
2. “RESET”-schakelaar
1
2
U2SSD2D0.book Page 4 Friday, July 17, 2015 4:23 PM

Werking van de bed ienin gselementen en instrumenten
3-5
3
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen. Multifunctioneel
display
Het multifunctionele display toont de vol-
gende voorzieningen:  kilometerteller
 twee rittellers
 ritteller brandstofreserve
 brandstofniveaumeter
 klok
 zelfdiagnosemodus
 helderheidsregeling
Het multifunctionele d isplay geb ruiken
Door indrukken van de “SELECT”-schake-
laar wisselt de weergave tussen de kilome-
terteller “Odo”, de rittellers “Trip 1” en
“Trip 2”, de brandstofniveaumeter en de
klok, in de onderstaande volgorde:
Odo → Trip 1 → Trip 2 →
Brandstofmeter → Klok → Odo
OPMERKINGDe brandstofreserve-ritteller en zelfdiagno-
semodus worden automatisch weergege-
ven, maar de helderheidsregeling moet
afzonderlijk worden geselecteerd.Kilometerteller en rittellers
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Om een ritteller terug te stellen, selecteert u
deze door op de “SELECT”-schakelaar te
drukken en houdt u daarna de “RESET”-
schakelaar één seconde lang ingedrukt.OPMERKINGDe kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.Ritteller bran dstofreserve
Als het brandstofniveau laag wordt, gaat
het waarschuwingslampje brandstofniveau
branden (zie pagina 3-2). Het display wis-
selt naar de brandstofreserve-ritteller
“Trip F”, die de afgelegde afstand vanaf dat

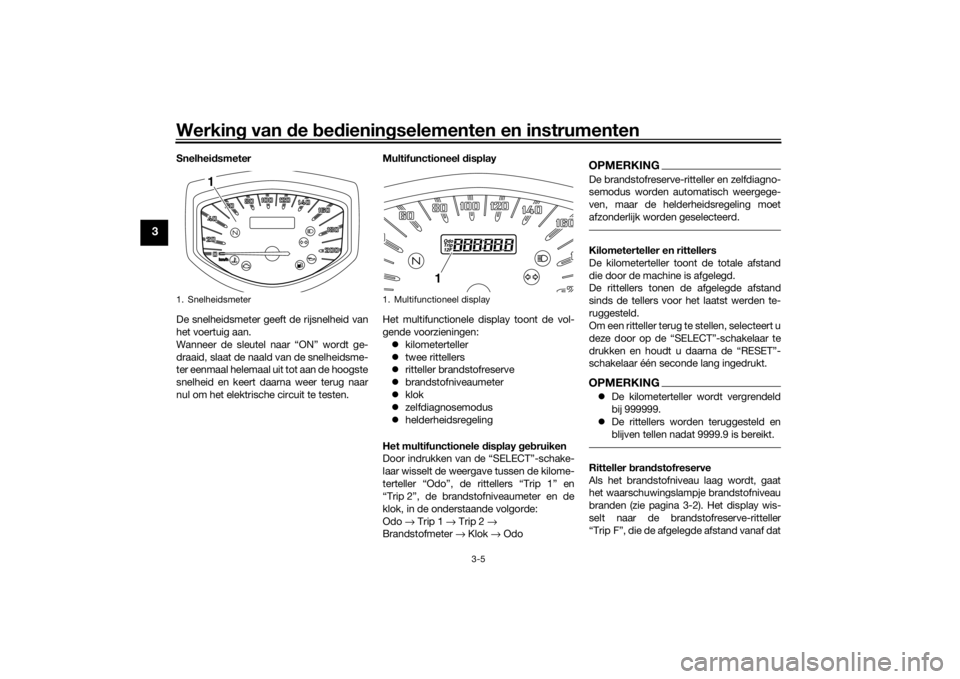

1. Snelheidsmeter
1
1. Multifunctioneel display
1
U2SSD2D0.book Page 5 Friday, July 17, 2015 4:23 PM
