YAMAHA XVS1300CU 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-31
6
1. Retire a unidade do farol dianteiro, re-
tirando os respetivos parafusos.
2. Desligue o acoplador do farol diantei- ro e retire a cobertura da lâmpada do
farol dianteiro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respetivo su-
porte.
5. Instale a cobertura da lâmpada e ligue o acoplador.
NOTAQuando instalar a cobertura da lâmpada do
farol dianteiro, certifique-se de que a marca
“TOP” fica virada para cima.
6. Instale a unidade do farol dianteiro,
colocando os respetivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.

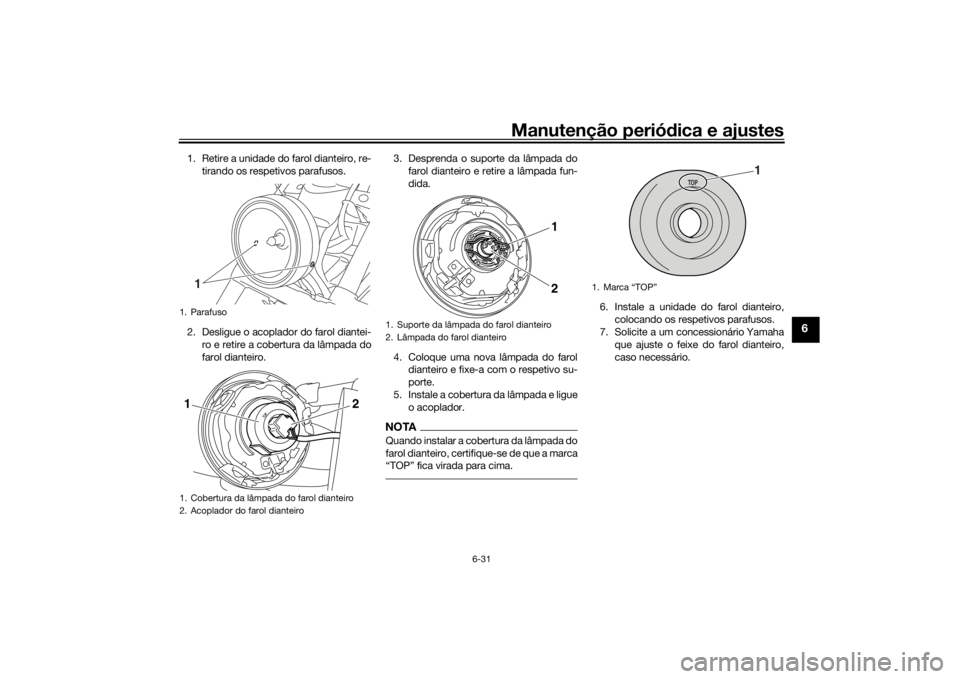

1. Parafuso
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
11
2
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
21
1. Marca “TOP”
TOP
1
U2SSP2P0.book Page 31 Friday, July 17, 2015 4:17 PM

Manutenção periódica e ajustes
6-32
6
PAU45226
Substituição da lâmpa da dos mí-
nimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro. (Consulte a página 6-30.)
2. Retire o recetáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
3. Puxe a lâmpada fundida para removê- la. 4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
6. Instale a unidade do farol dianteiro.
PAU70570
Sinal de mu dança de direção e
luz do travão/farolim traseiroEste modelo está equipado com sinais de
mudança de direção e luz do travão/farolim
traseiro tipo LED.
Se um sinal de mudança de direção ou a
luz do travão/farolim traseiro não se acen-
der, solicite a um concessionário Yamaha
que os verifique.
1. Recetáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
U2SSP2P0.book Page 32 Friday, July 17, 2015 4:17 PM

Manutenção periódica e ajustes
6-33
6
PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito elétrico ou
que substitua a lâmpada.
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efetuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter um a maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização de serviços na rod a traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
U2SSP2P0.book Page 33 Friday, July 17, 2015 4:17 PM

Manutenção periódica e ajustes
6-34
6
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
U2SSP2P0.book Page 34 Friday, July 17, 2015 4:17 PM

Manutenção periódica e ajustes
6-35
6
PAU42505
Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U2SSP2P0.book Page 35 Friday, July 17, 2015 4:17 PM

Manutenção periódica e ajustes
6-36
6
Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do ra dia dor, e depois ro de lentamente a tampa
no sentid o contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros d o relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U2SSP2P0.book Page 36 Friday, July 17, 2015 4:17 PM

Cuidad os e arrumação do motociclo7-1
7
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
prod utos a utilizar antes d e limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU32935
Cui dad osEmbora a conceção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
peto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
peto do seu motociclo, aumentando o tem-
po de vida e otimizando o desempenho.
Antes da limpeza
1. Cubra as saídas do silencioso com sacos de plástico depois de o motor
ter arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto
nos vedantes, anilhas, correia de transmissão e eixos das rodas. Enxa-
gue sempre a sujidade e o desengor-
durante com água.
Limpeza
PRECAUÇÃO
PCA10773
 Evite utilizar agentes de limpeza
d as ro das demasiad o ácidos, espe-
cialmente em ro das de raio. Se este
tipo de pro dutos for utiliza do em
suji dad e de difícil remoção, não
d eixe o agente d e limpeza sobre a
área afeta da durante mais tempo
d o que o recomen dad o. Além d isso,
enxague minuciosamente a área
com água, seque-a ime diatamente
e aplique um spray anti-corrosão.
 Uma limpeza ina dequa da po de da-
nificar as peças plásticas (como as
carenagens, painéis, para-ventos,
lentes do farol d ianteiro, lentes d os
in dica dores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contu do, se as partes
plásticas não pu derem ser bem lim-
pas com água, po de utilizar um de-
tergente suave diluí do na água.
Enxague bem to dos os resí duos de
U2SSP2P0.book Page 1 Friday, July 17, 2015 4:17 PM

Cuidad os e arrumação do motociclo
7-2
7
detergente usan do bastante água,
uma vez que o mesmo é preju dicial
para os plásticos.
 Não utilize nenhum prod uto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham esta do em contacto com
prod utos de limpeza fortes ou abra-
sivos, solvente ou d iluente, com-
bustível (gasolina), pro dutos anti-
ferrugem ou de remoção da ferru-
gem, líqui do dos travões, anti-con-
gelante ou eletrólito.
 Não utilize sistemas de lavagem a
alta pressão ou dispositivos d e lim-
peza a jato de vapor, uma vez que
pod em causar infiltração de água e
d eterioração nas seguintes zonas:
ve dantes ( dos rolamentos da ro da e
d o braço oscilante, forquilha e tra-
vões), componentes elétricos (aco-
pla dores, conectores,
instrumentos, interruptores e lu-
zes), tubos de respiração e respira-
d ouros.
 Para os motociclos equipa dos com
para-vento: Não utilize pro dutos de
limpeza fortes ou esponjas duras,
uma vez que po dem causar per da
d e cor ou riscos. Alguns compostos
d e limpeza para plásticos po dem d
eixar riscos no para-vento. Teste o
pro dut o n

uma pequena parte ocul-
ta do para-vento, para se assegurar
d e que não deixa ficar marcas. Se o
para-vento ficar risca do, utilize um
composto de polimento d e qualida-
d e para plástico após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insetos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utilize
água morna pois esta aumenta a
ação corrosiva d o sal.
[PCA10792]
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as
cromadas e niqueladas, para evitar a
corrosão.
Após a limpeza 1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável, incluindo o sis-
tema de escape. (Mesmo a
descoloração dos sistemas de esca-
pe em aço inoxidável induzida termi-
camente pode ser removida através
de polimento.)
U2SSP2P0.book Page 2 Friday, July 17, 2015 4:17 PM

Cuidad os e arrumação do motociclo7-3
7
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-cor-
rosão em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utiliz e um óleo em spray co mo pr odu- to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura provocados por pedras, etc.
6. Passe cera em todas as superfícies
pintadas e cromadas. Evite combina-
ções de produtos de limpeza com ce-
ra, muitas das quais contêm
abrasivos que podem deteriorar a pin-
tura ou o acabamento protetor.
7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AVISO
PWA11132
A presença d e contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo.
 Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus.
 Caso necessário, limpe os d iscos
d o travão e os revestimentos do
travão com um agente de limpeza
d e discos do travão normal ou ace-
tona, e lave os pneus com água morna e um
detergente suave. An-
tes de con duzir a velocid ad es supe-
riores, teste o motociclo quanto ao
d esempenho dos travões e ao com-
portamento nas curvas.
PRECAUÇÃO
PCA10951
 Aplique óleo em spray ou cera com
mo deração e certifique-se de que
limpa qualquer excesso.
 Nunca aplique óleo nem cera na
correia de transmissão.
 Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um pro duto de tratamento
a d equa do.
 Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.NOTA Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
 As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol diantei- ro. Ligar o farol dianteiro durante um
pequeno período de tempo ajudará a
remover a humidade da lente.
U2SSP2P0.book Page 3 Friday, July 17, 2015 4:17 PM

Cuidad os e arrumação do motociclo
7-4
7
PAU44454
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
 Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olea do, enquanto
este se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos (d evido à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limita-
rá a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respetivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída de cada silencioso com
um saco de plástico para evitar a en-
trada de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C
(90 °F)]. Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 6-28.
U2SSP2P0.book Page 4 Friday, July 17, 2015 4:17 PM
