YAMAHA XVS1300CU 2016 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2016, Model line: XVS1300CU, Model: YAMAHA XVS1300CU 2016Pages: 90, PDF Size: 2.06 MB
Page 81 of 90
Cuidad os e arrumação do motociclo7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U2SSP2P0.book Page 5 Friday, July 17, 2015 4:17 PM
Page 82 of 90
Especificações
8-1
8
Dimensões:Comprimento total:2535 mm (99.8 in)
Largura total:
860 mm (33.9 in)
Altura total: 1130 mm (44.5 in)
Altura do assento: 670 mm (26.4 in)
Distância entre os eixos:
1755 mm (69.1 in)
Distância mínima do chão: 150 mm (5.91 in)
Raio de viragem mínimo: 3.4 m (11.16 ft)Peso:Massa em vazio:293 kg (646 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: SOHC
Disposição do cilindro:
Tipo V
Número de cilindros: 2 cilindro
Cilindrada: 1304 cm3
Diâmetro × curso:
100.0 × 83.0 mm (3.94 × 3.27 in) Relação de compressão:
9.5 : 1
Sistema de arranque: Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Com remoção do filtro de óleo: 3.40 L (3.59 US qt, 2.99 Imp.qt)Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Radiador (incluindo todas as vias):
2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina normal sem chumbo (mistura de
gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 15 L (4.0 US gal, 3.3 Imp.gal) Volume da reserva de combustível:
4.1 L (1.08 US gal, 0.90 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: 3D8D 40Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR7A-9
Distância do eléctrodo da vela de ignição: 0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:Molhado, multidiscoSistema de transmissão:Relação primária de redução:
1.556 (70/45)
Transmissão final: Correia
Relação secundária de redução: 2.258 (70/31)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Relação das velocidades:
1.ª: 2.769 (36/13)
2.ª:
1.778 (32/18)
3.ª: 1.381 (29/21)
4.ª: 1.115 (29/26)
U2SSP2P0.book Page 1 Friday, July 17, 2015 4:17 PM
Page 83 of 90
Especificações
8-2
8
5.ª:0.960 (24/25)
Qua dro:Tipo de quadro:
Suporte duplo
Ângulo de avanço: 34.0 graus
Cauda: 109 mm (4.3 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 21M/C 62H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721 GPneu traseiro:Tipo: Sem câmara de ar
Dimensão:
210/40R18M/C 73H
Fabricante/modelo: BRIDGESTONE/EXEDRA G852 RADIAL GCarga:Carga máxima:
204 kg (450 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar d o pneu (me did a com
pneus frios):Carga até 90 kg (198 lb):
Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi) Traseiro:
280 kPa (2.80 kgf/cm2, 41 psi)
90 kg (198 lb) carga - carga máxima: Dianteiro:250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 280 kPa (2.80 kgf/cm2, 41 psi)
Ro da dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 21M/C x MT3.50Ro da traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 18M/C x MT7.50Travão d ianteiro:Tipo:
Travão hidráulico com um disco
Líquido recomendado: DOT 4Travão traseiro:Tipo:Travão hidráulico com um disco
Líquido recomendado: DOT 4Suspensão d ianteira:Tipo:
Forquilha telescópica
Mola: Mola helicoidal
Amortecedor:
Amortecedor hidráulico Curso da roda:
135 mm (5.3 in)
Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Mola: Mola helicoidal
Amortecedor: Amortecedor hidráulico a gás
Curso da roda:
100 mm (3.9 in)Sistema eléctrico:Tensão do sistema:12 V
Sistema de ignição:
TCI
Sistema de carregamento: Gerador de C.A.Bateria:Modelo:
YTX20L-BS
Voltagem, capacidade: 12 V, 18.0 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioPotência da lâmpad a × quanti dad e:Farol dianteiro:
H4, 60.0 W/55.0 W x 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: LED
U2SSP2P0.book Page 2 Friday, July 17, 2015 4:17 PM
Page 84 of 90
Especificações
8-3
8
Sinal de mudança de direcção traseiro:LED
Mínimos: 5.0 W × 1
Luz da chapa de matrícula:
5.0 W × 2
Iluminação do contador: LED
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência do nível de combustível:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor: LEDFusível:Fusível principal:
50.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento: 10.0 A Fusível do motor da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção: 10.0 A
Fusível de reserva:
10.0 A
U2SSP2P0.book Page 3 Friday, July 17, 2015 4:17 PM
Page 85 of 90

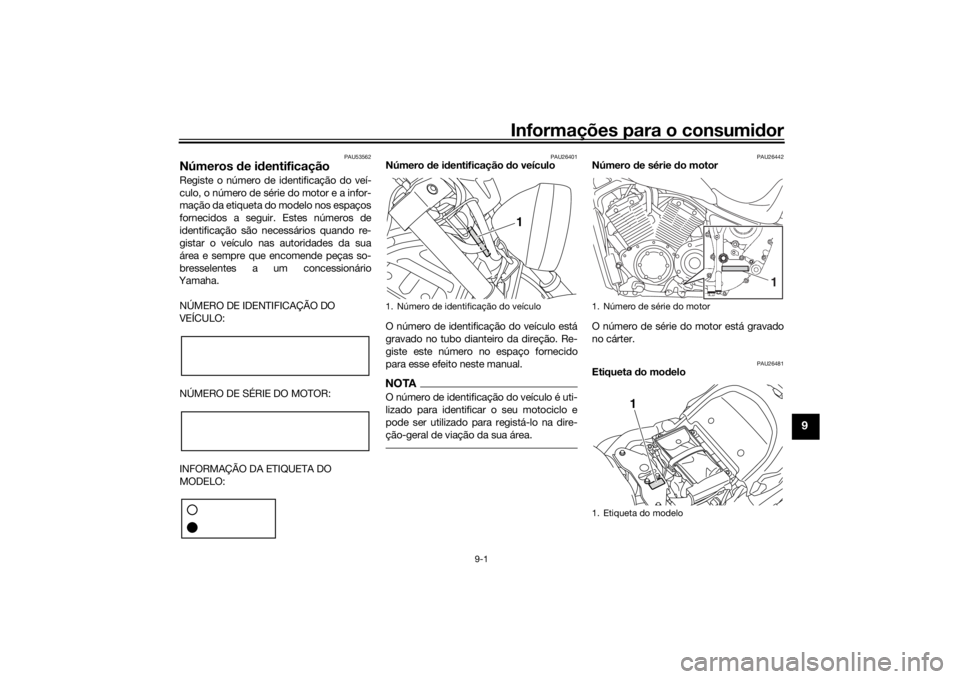

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26481
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
U2SSP2P0.book Page 1 Friday, July 17, 2015 4:17 PM
Page 86 of 90
Informações para o consumidor
9-2
9
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-14.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.U2SSP2P0.book Page 2 Friday, July 17, 2015 4:17 PM
Page 87 of 90
10-1
10
Índice remissivo
AAlavanca da embraiagem ..................... 3-10
Alavanca da embraiagem, ajuste da
folga ................................................... 6-18
Alavanca do travão ............................... 3-10
Alavancas do travão e da embraiagem, verificação e lubrificação ................... 6-24
Amortecedor, ajuste ............................. 3-16
Armazenagem ........................................ 7-4
Assento................................................. 3-14BBateria .................................................. 6-28CCabos, verificação e lubrificação ......... 6-23
Colocação do motor em funcionamento ..................................... 5-1
Combustível.......................................... 3-12
Consumo de combustível, sugestões para a redução ..................................... 5-3
Contador multifuncional ......................... 3-4
Conversor catalítico.............................. 3-13
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-17
Descanso lateral, verificação e lubrificação ......................................... 6-25
Deteção e resolução de problemas ..... 6-34
Direção, verificação .............................. 6-27EElemento do filtro de ar, substituição ........................................ 6-14
Especificações ....................................... 8-1
Estacionamento...................................... 5-4 Etiqueta do modelo ................................ 9-1
FFolga da alavanca do travão,
verificação.......................................... 6-19
Folga da correia de transmissão.......... 6-22
Folga das válvulas................................ 6-15
Folga do punho do acelerador, verificação.......................................... 6-15
Forquilha dianteira, verificação ............ 6-26
Fusíveis, substituição ........................... 6-29IIndicadores luminosos e luzes de
advertência .......................................... 3-2
Indicador luminoso de máximos ............ 3-3
Indicador luminoso de mudança de
direção ................................................. 3-2
Indicador luminoso de ponto morto....... 3-3
Informações relativas à segurança ........ 1-1
Interruptor da buzina.............................. 3-9
Interruptor de arranque .......................... 3-9
Interruptor de farol alto/baixo ................ 3-8
Interruptor de paragem do motor .......... 3-9
Interruptor de perigo .............................. 3-9
Interruptor de ultrapassagem................. 3-8
Interruptor do sinal de mudança de direção ................................................. 3-9
Interruptores das luzes dos travões..... 6-19
Interruptores do guiador ........................ 3-8
Interruptor principal/bloqueio da direção ................................................. 3-1
Interruptor RESET .................................. 3-9
Interruptor SELECT ................................ 3-9JJogo de ferramentas .............................. 6-2
LLâmpada de mínimos, substituição...... 6-32
Lâmpada do farol dianteiro, substituição ........................................ 6-30
Líquido dos travões, mudança ............. 6-22
Localizações das peças ......................... 2-1
Luz da chapa de matrícula ................... 6-33
Luz de advertência da temperatura do refrigerante ........................................... 3-3
Luz de advertência de problema no
motor .................................................... 3-4
Luz de advertência do nível de combustível .......................................... 3-3
Luz de advertência do nível de óleo ....... 3-3MManutenção e lubrificação, periódica .... 6-4
Manutenção, sistema de controlo das emissões .............................................. 6-3
Mudança de velocidades ....................... 5-2NNível de líquido dos travões, verificação .......................................... 6-20
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação....................... 9-1OÓleo do motor e cartucho do filtro de óleo ..................................................... 6-10PPainel, remoção e instalação.................. 6-8
Pastilhas dos travões da frente e de trás, verificação .................................. 6-20
U2SSP2P0.book Page 1 Friday, July 17, 2015 4:17 PM
Page 88 of 90
Índice remissivo
10-2
10
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-24
Pedal de mudança de velocidades ...... 3-10
Pedal do travão..................................... 3-11
Pivôs do braço oscilante, lubrificação ......................................... 6-26
Pneus .................................................... 6-15
Punho e cabo do acelerador, verificação e lubrificação .................... 6-23RRefrigerante .......................................... 6-13
Rodagem do motor................................. 5-3
Rodas.................................................... 6-17
Rolamentos de roda, verificação .......... 6-27SSinal de mudança de direção e luz do travão/farolim traseiro ................... 6-32
Sistema de corte do circuito de ignição ................................................ 3-17
Suporte de capacete ............................ 3-15
Suporte do motociclo ........................... 6-33
Suspensão traseira, lubrificação .......... 6-26TTabelas de deteção e resolução de problemas........................................... 6-35
Tampa do depósito de combustível ..... 3-11
Tubo de respiração/descarga do depósito de combustível .................... 3-13VVelas de ignição, verificação.....................6-8U2SSP2P0.book Page 2 Friday, July 17, 2015 4:17 PM
Page 89 of 90
U2SSP2P0.book Page 3 Friday, July 17, 2015 4:17 PM
Page 90 of 90
DIC183
Manual original
PRINTED IN THE NETHERLANDS2015.08
