YAMAHA XVS1300CU 2016 Manuale de Empleo (in Spanish)

Especificaciones
8-2
8
Chasis:Tipo de bastidor:Doble cuna
Ángulo del eje delantero:
34.0 grados
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 21M/C 62H
Fabricante/modelo: BRIDGESTONE/EXEDRA G721 GNeumático trasero:Tipo: Sin cámara
Tamaño: 210/40R18M/C 73H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G852 RADIAL GCarga:Carga máxima: 204 kg (450 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Hasta 90 kg (198 lb) de carga:
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
280 kPa (2.80 kgf/cm2, 41 psi) 90 kg (198 lb) de carga - carga máxima:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 21M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 18M/C x MT7.50Freno delantero:Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
135 mm (5.3 in)
Suspensión trasera:Tipo:Basculante (suspensión de unión)
Muelle:
Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda: 100 mm (3.9 in)Sistema eléctrico:Sistema de tensión:12 V
Sistema de encendido: TCI
Sistema estándar:
Generador CABatería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla × canti dad :Faro:
H4, 60.0 W/55.0 W x 1
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED
U2SSS2S0.book Page 2 Friday, July 10, 2015 10:54 AM

Especificaciones
8-3
8
Luz auxiliar:5.0 W × 1
Luz de la matrícula: 5.0 W × 2
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso del nivel de gasolina: LED
Luz de alarma de temperatura del
refrigerante: LED
Luz de aviso de avería en el motor:
LEDFusible:Fusible principal:50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del motor del ventilador del radiador: 20.0 A Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto: 10.0 A
U2SSS2S0.book Page 3 Friday, July 10, 2015 10:54 AM

Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:

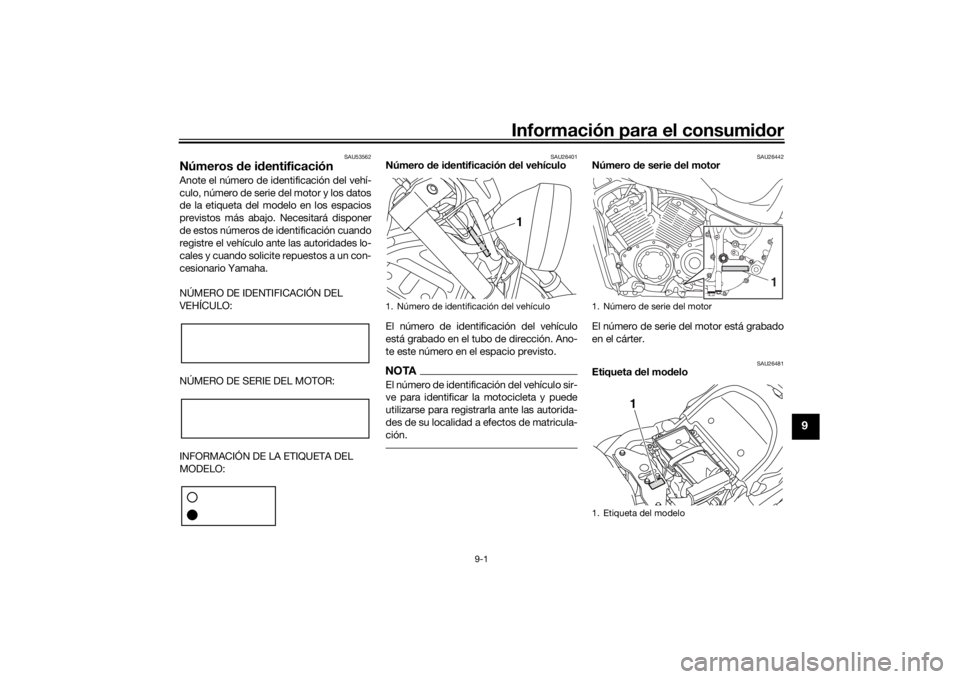

SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
U2SSS2S0.book Page 1 Friday, July 10, 2015 10:54 AM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-14). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.U2SSS2S0.book Page 2 Friday, July 10, 2015 10:54 AM

10-1
10
Index
AAceite del motor y cartucho del filtro
de aceite............................................. 6-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-32
Arranque del motor................................. 5-1
Asiento.................................................. 3-14BBatería .................................................. 6-27
Bombilla del faro, cambio..................... 6-30
Bombilla de una luz de posición, cambio ............................................... 6-31
Bujías, comprobación............................. 6-8CCaballete lateral.................................... 3-16
Caballete lateral, comprobación y engrase .............................................. 6-25
Cables, comprobación y engrase ........ 6-23
Cambio ................................................... 5-2
Catalizador ........................................... 3-13
Cojinetes de las ruedas, comprobación .................................... 6-27
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-15
Conmutador de la luz de cruce/ carretera ............................................... 3-8
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-34
Cuidados ................................................ 7-1DDirección, comprobación ..................... 6-26EEspecificaciones..................................... 8-1 Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1
FFiltro de aire, cambio ........................... 6-14
Fusibles, cambio .................................. 6-28GGasolina ............................................... 3-11HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación...... 6-26IIdentificación de averías ...................... 6-33
Indicador multifunción ........................... 3-4
Información relativa a la seguridad ........ 1-1
Interruptor de arranque .......................... 3-8
Interruptor de intermitencia.................... 3-8
Interruptor de la bocina.......................... 3-8
Interruptor de luces de emergencia ....... 3-9
Interruptor de paro del motor................. 3-8
Interruptor de ráfagas ............................ 3-8
Interruptores de la luz de freno ............ 6-19
Interruptores del manillar ....................... 3-8
Interruptor principal/Bloqueo de la
dirección .............................................. 3-1
Interruptor RESET .................................. 3-9
Interruptor SELECT ................................ 3-9JJuego de herramientas .......................... 6-2
Juego de la correa de transmisión....... 6-22
Juego libre de la maneta de embrague,
ajuste ................................................. 6-18
Juego libre de la maneta del freno, comprobación.................................... 6-19 Juego libre del puño del acelerador,
comprobación .................................... 6-15
LLíquido de freno, comprobación .......... 6-20
Líquido de frenos, cambio .................... 6-21
Líquido refrigerante............................... 6-13
Luces indicadoras y de aviso ................. 3-2
Luz de aviso de avería del motor............ 3-4
Luz de aviso de la temperatura del líquido refrigerante ............................... 3-3
Luz de aviso del nivel de aceite.............. 3-3
Luz de aviso del nivel de gasolina .......... 3-3
Luz de intermitencia y luz de freno/ piloto trasero ...................................... 6-32
Luz de la matrícula................................ 6-32
Luz indicadora de intermitencia ............. 3-2
Luz indicadora de punto muerto ............ 3-2MManeta de embrague ............................. 3-9
Maneta de freno ................................... 3-10
Manetas de freno y embrague,
comprobación y engrase.................... 6-24
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4NNeumáticos........................................... 6-15
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPanel, desmontaje y montaje ................. 6-8
Pastillas de freno delantero y trasero, comprobación .................................... 6-19
U2SSS2S0.book Page 1 Friday, July 10, 2015 10:54 AM

Index
10-2
10
Pedal de cambio ................................... 3-10
Pedal de freno ...................................... 3-10
Pedales de freno y cambio,
comprobación y engrase.................... 6-23
Pivotes del basculante, engrase ........... 6-25
Portacascos .......................................... 3-15
Puño del acelerador y cable, comprobación y engrase.................... 6-23RRodaje del motor .................................... 5-3
Ruedas.................................................. 6-17SSistema de corte del circuito de encendido........................................... 3-17
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-25TTapón del depósito de gasolina ........... 3-11
Testigo de luces de carretera ................. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-13
U2SSS2S0.book Page 2 Friday, July 10, 2015 10:54 AM

U2SSS2S0.book Page 3 Friday, July 10, 2015 10:54 AM

DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
PRINTED IN JAPAN2015.08-0.3×1 CR (S)
