YAMAHA XVS250 2004 Manuale de Empleo (in Spanish)

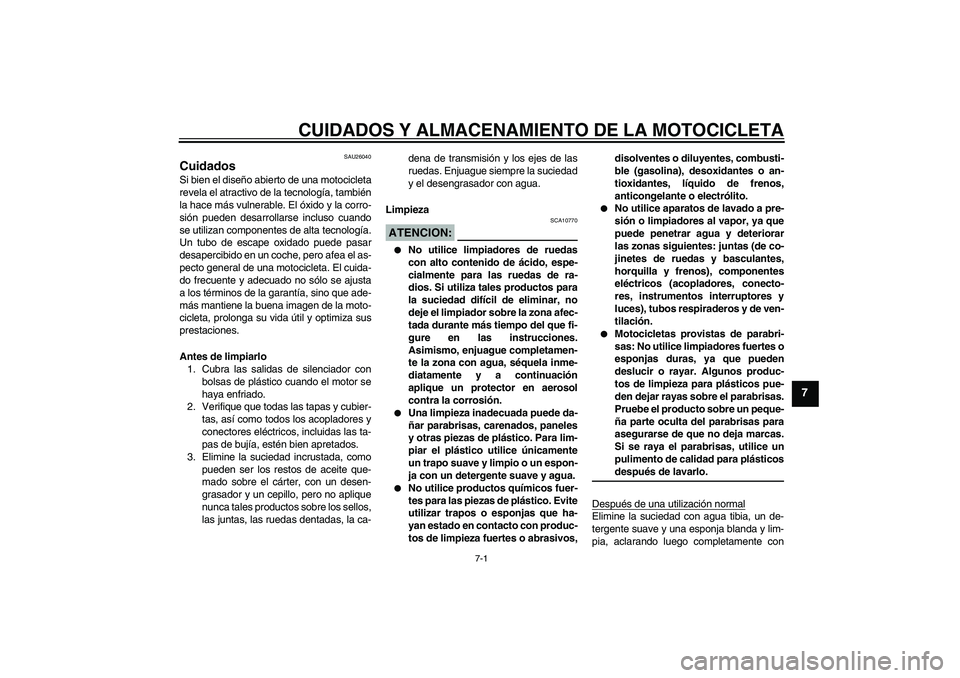

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26040
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, las ruedas dentadas, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCION:
SCA10770


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
5KRS2.book Page 1 Monday, June 30, 2003 2:28 PM

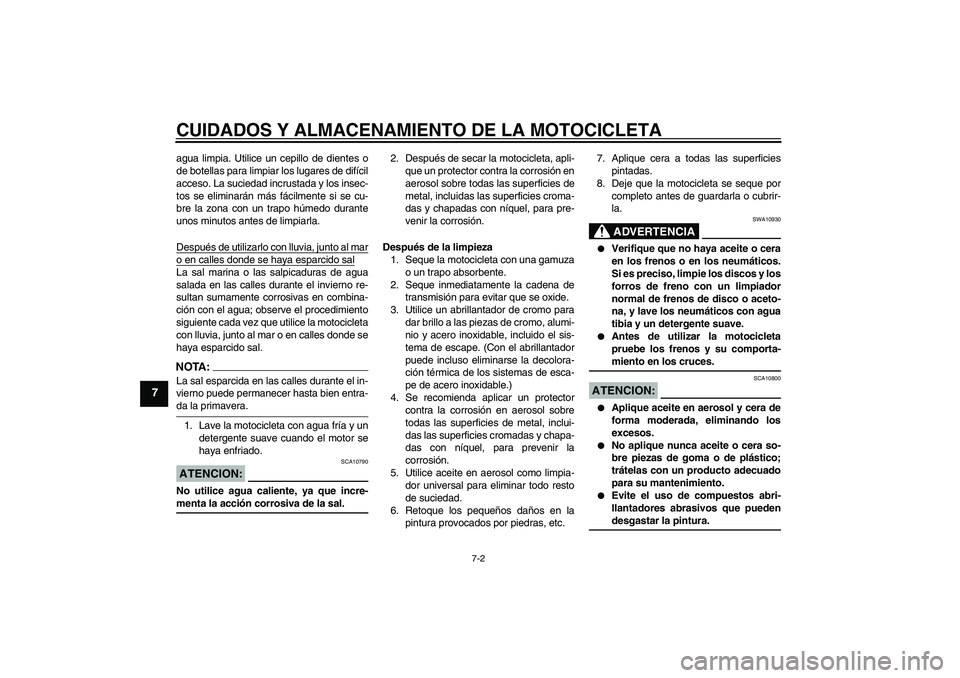

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
4. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA10930


Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.


Antes de utilizar la motocicleta
pruebe los frenos y su comporta-miento en los cruces.
ATENCION:
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
5KRS2.book Page 2 Monday, June 30, 2003 2:28 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
SAU26211
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810


Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.


Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Gire la palanca del grifo de gasolina a
la posición “ON”.
3. Vacíe las cubetas con flotador del car-
burador aflojando los pernos de dre-
naje; evitará así la acumulación deposos de gasolina. Vierta en el depósi-
to de gasolina la gasolina que haya va-
ciado.
4. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
5. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
éstas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte éstas y sus tapas.
5KRS2.book Page 3 Monday, June 30, 2003 2:28 PM

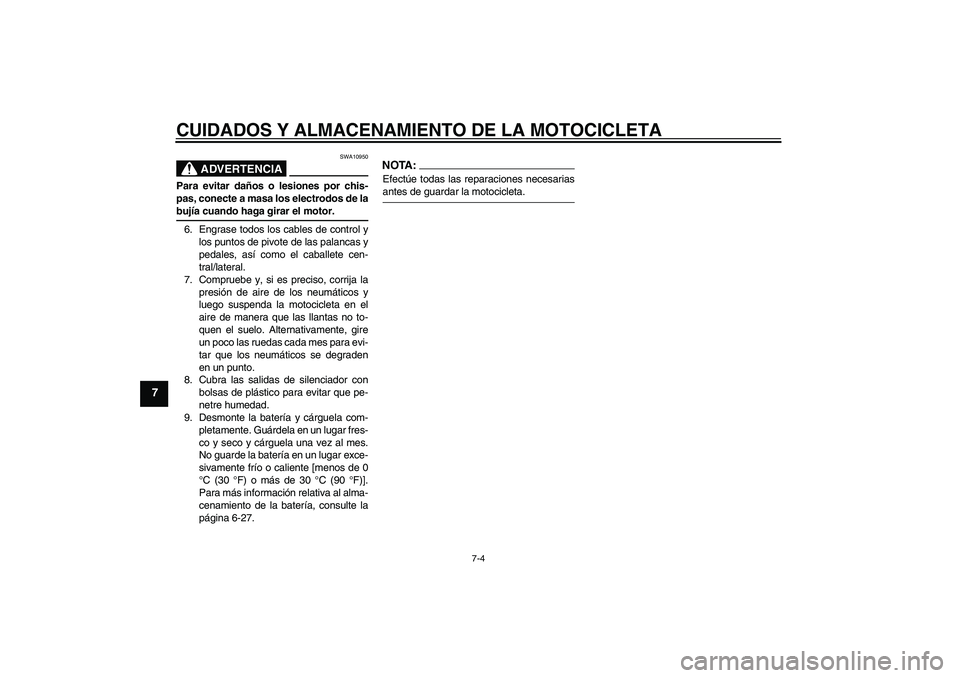

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
6. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
7. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
8. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
9. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-27.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
5KRS2.book Page 4 Monday, June 30, 2003 2:28 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2320 mm (91.3 in)
Anchura total:
910 mm (35.8 in)
Altura total:
1075 mm (42.3 in)
Altura del asiento:
670 mm (26.4 in)
Distancie entre ejes:
1530 mm (60.2 in)
Holgura mínima al suelo:
150 mm (5.91 in)
Radio de giro mínimo:
2900 mm (114.2 in)Peso:Con aceite y combustible:
159.0 kg (351 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire (SOHC)
Disposición de cilindros:
2 cilindros en V
Cilindrada:
249.0 cm³ (15.19 cu.in)
Calibre × Carrera:
49.0 × 66.0 mm (1.93 × 2.60 in)
Relación de compresión:
10.00 :1
Sistema de arranque:
Encendido eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API SE, SF, tipo SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Con repuesto de filtro de aceite:
1.60 L (1.69 US qt) (1.41 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
11.0 L (2.91 US gal) (2.42 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal) (0.75 Imp.gal)
Carburador:Fabricante:
MIKUNI
Modelo × cantidad:
BDS26 x 1Bujía(s):Fabricante/modelo:
NGK/CR6HSA
Fabricante/modelo:
DENSO/U20FSR-U
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
72/23 (3.130)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
56/20 (2.800)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
37/14 (2.643)
2a:
32/19 (1.684)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5KRS2.book Page 1 Monday, June 30, 2003 2:28 PM

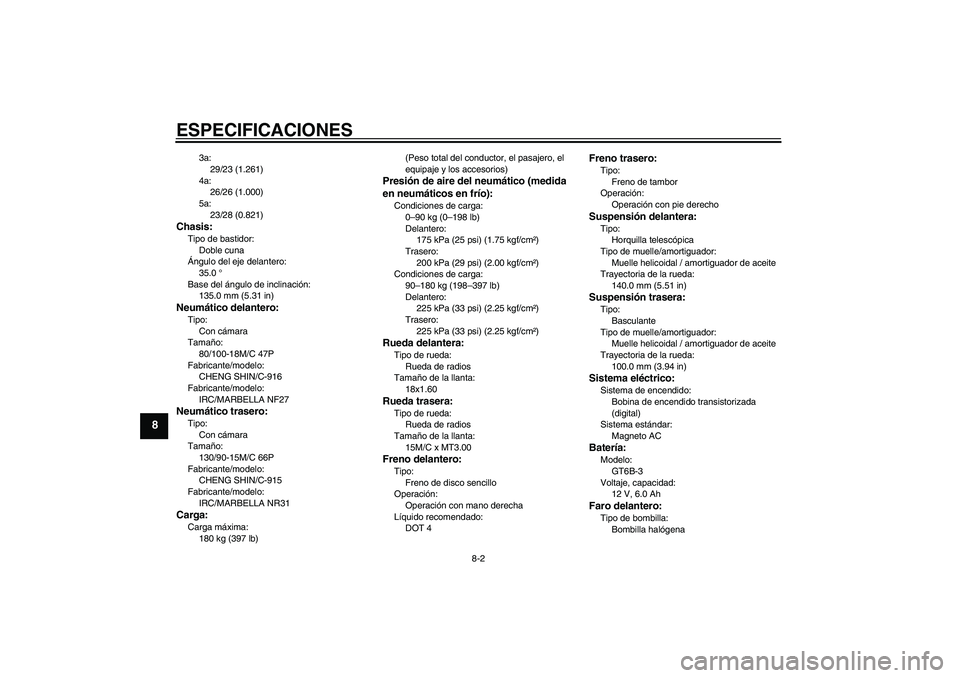

ESPECIFICACIONES
8-2
8
3a:
29/23 (1.261)
4a:
26/26 (1.000)
5a:
23/28 (0.821)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
35.0 °
Base del ángulo de inclinación:
135.0 mm (5.31 in)Neumático delantero:Tipo:
Con cámara
Tamaño:
80/100-18M/C 47P
Fabricante/modelo:
CHENG SHIN/C-916
Fabricante/modelo:
IRC/MARBELLA NF27Neumático trasero:Tipo:
Con cámara
Tamaño:
130/90-15M/C 66P
Fabricante/modelo:
CHENG SHIN/C-915
Fabricante/modelo:
IRC/MARBELLA NR31Carga:Carga máxima:
180 kg (397 lb)(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
175 kPa (25 psi) (1.75 kgf/cm²)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm²)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
225 kPa (33 psi) (2.25 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
18x1.60Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
15M/C x MT3.00Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de tambor
Operación:
Operación con pie derechoSuspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
140.0 mm (5.51 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
100.0 mm (3.94 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto ACBatería:Modelo:
GT6B-3
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
5KRS2.book Page 2 Monday, June 30, 2003 2:28 PM

ESPECIFICACIONES
8-3
8

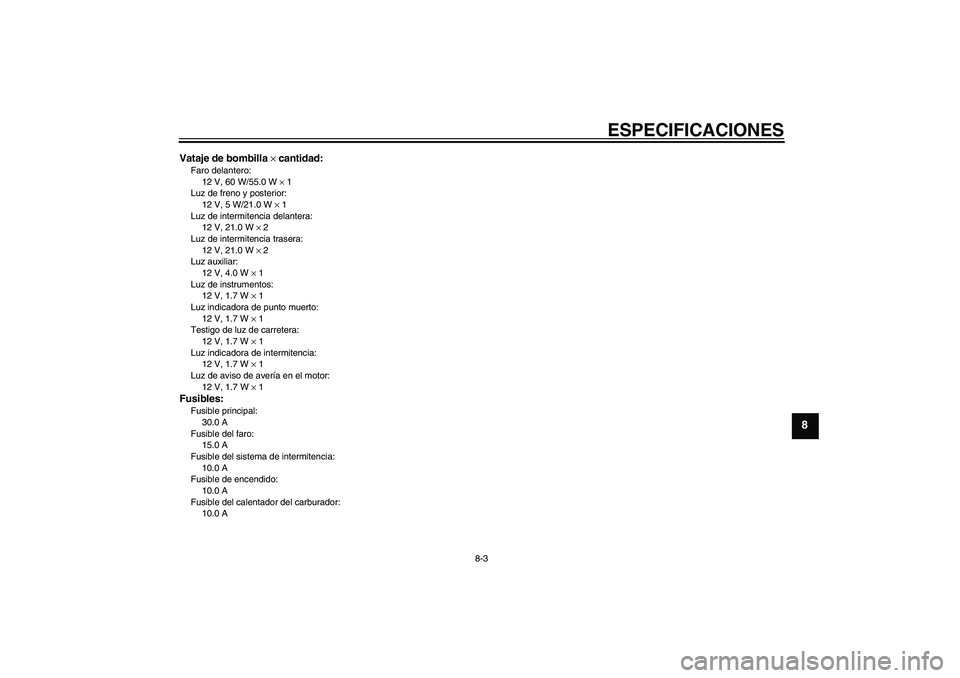

Vataje de bombilla × cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 4.0 W × 1
Luz de instrumentos:
12 V, 1.7 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz indicadora de intermitencia:
12 V, 1.7 W × 1
Luz de aviso de avería en el motor:
12 V, 1.7 W × 1Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del calentador del carburador:
10.0 A
5KRS2.book Page 3 Monday, June 30, 2003 2:28 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

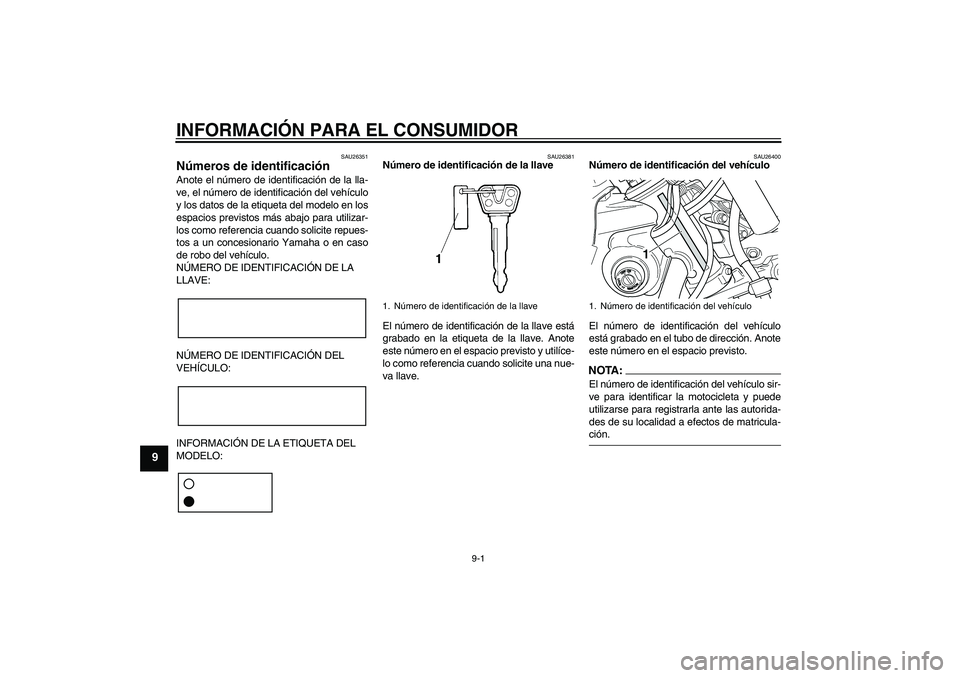

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
1. Número de identificación del vehículo
5KRS2.book Page 1 Monday, June 30, 2003 2:28 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26460

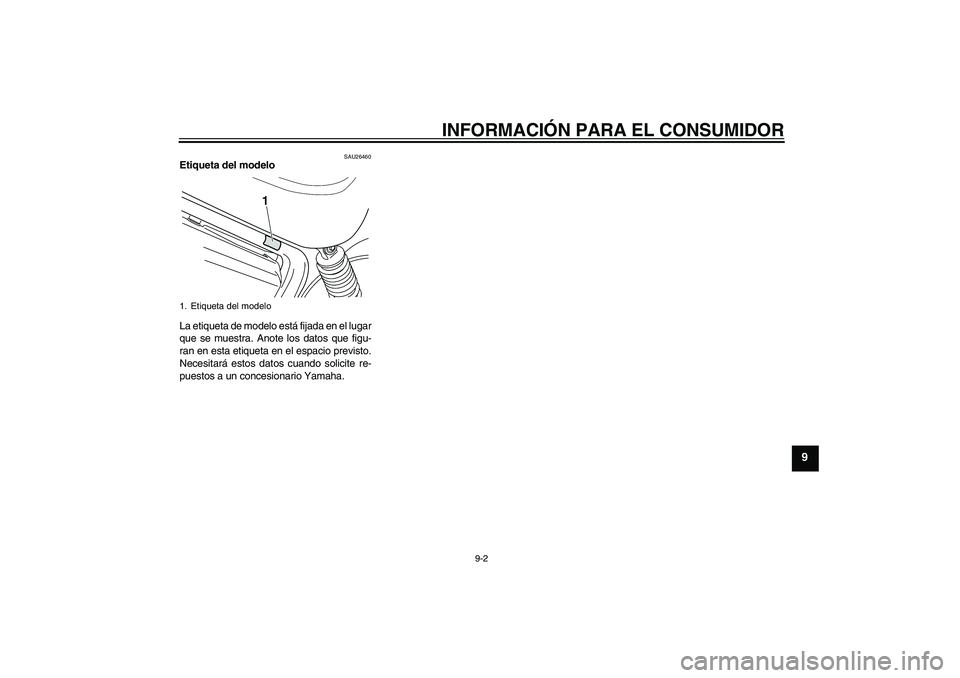

Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.1. Etiqueta del modelo
5KRS2.book Page 2 Monday, June 30, 2003 2:28 PM

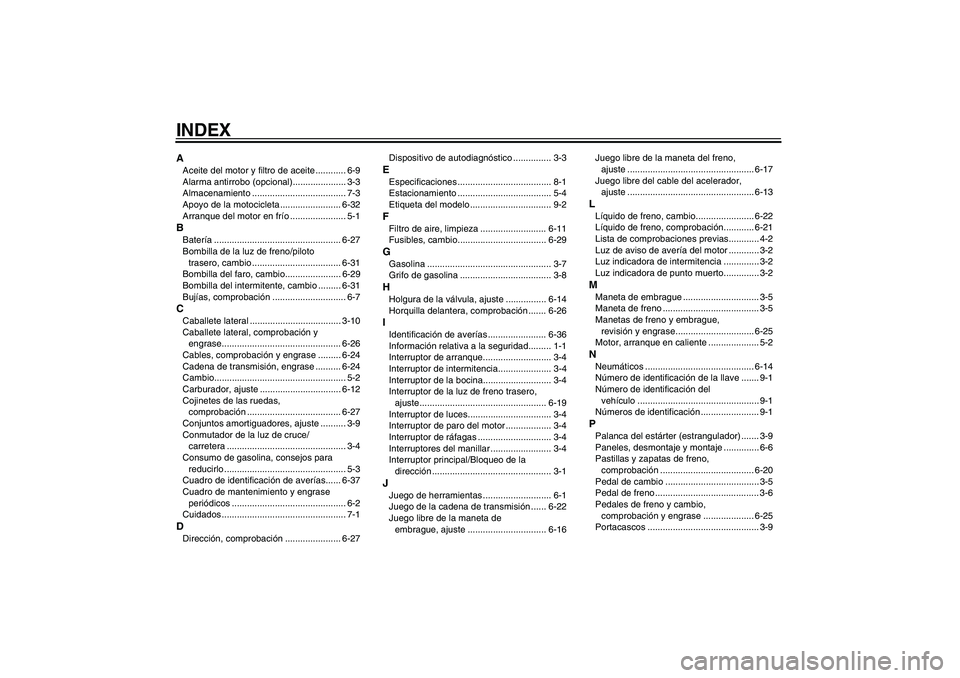

INDEXAAceite del motor y filtro de aceite ............ 6-9
Alarma antirrobo (opcional)..................... 3-3
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-32
Arranque del motor en frío ...................... 5-1BBatería .................................................. 6-27
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-31
Bombilla del faro, cambio...................... 6-29
Bombilla del intermitente, cambio ......... 6-31
Bujías, comprobación ............................. 6-7CCaballete lateral .................................... 3-10
Caballete lateral, comprobación y
engrase............................................... 6-26
Cables, comprobación y engrase ......... 6-24
Cadena de transmisión, engrase .......... 6-24
Cambio.................................................... 5-2
Carburador, ajuste ................................ 6-12
Cojinetes de las ruedas,
comprobación ..................................... 6-27
Conjuntos amortiguadores, ajuste .......... 3-9
Conmutador de la luz de cruce/
carretera ............................................... 3-4
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de identificación de averías...... 6-37
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuidados ................................................. 7-1DDirección, comprobación ...................... 6-27Dispositivo de autodiagnóstico ............... 3-3
EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza .......................... 6-11
Fusibles, cambio................................... 6-29GGasolina ................................................. 3-7
Grifo de gasolina .................................... 3-8HHolgura de la válvula, ajuste ................ 6-14
Horquilla delantera, comprobación ....... 6-26IIdentificación de averías ....................... 6-36
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-4
Interruptor de intermitencia..................... 3-4
Interruptor de la bocina........................... 3-4
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-19
Interruptor de luces................................. 3-4
Interruptor de paro del motor .................. 3-4
Interruptor de ráfagas ............................. 3-4
Interruptores del manillar ........................ 3-4
Interruptor principal/Bloqueo de la
dirección ............................................... 3-1JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-22
Juego libre de la maneta de
embrague, ajuste ............................... 6-16Juego libre de la maneta del freno,
ajuste .................................................. 6-17
Juego libre del cable del acelerador,
ajuste .................................................. 6-13
LLíquido de freno, cambio....................... 6-22
Líquido de freno, comprobación............ 6-21
Lista de comprobaciones previas............ 4-2
Luz de aviso de avería del motor ............ 3-2
Luz indicadora de intermitencia .............. 3-2
Luz indicadora de punto muerto.............. 3-2MManeta de embrague .............................. 3-5
Maneta de freno ...................................... 3-5
Manetas de freno y embrague,
revisión y engrase............................... 6-25
Motor, arranque en caliente .................... 5-2NNeumáticos ........................................... 6-14
Número de identificación de la llave ....... 9-1
Número de identificación del
vehículo ................................................ 9-1
Números de identificación ....................... 9-1PPalanca del estárter (estrangulador) ....... 3-9
Paneles, desmontaje y montaje .............. 6-6
Pastillas y zapatas de freno,
comprobación ..................................... 6-20
Pedal de cambio ..................................... 3-5
Pedal de freno ......................................... 3-6
Pedales de freno y cambio,
comprobación y engrase .................... 6-25
Portacascos ............................................ 3-9
5KRS2.book Page 1 Monday, June 30, 2003 2:28 PM
