YAMAHA XVS250 2004 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
ADVERTENCIA
SWA10630


Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.


Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-trol y ser causa de accidente.
SAU22201
Ajuste de la posición y el juego
libre del pedal de freno
ADVERTENCIA
SWA10670
Es aconsejable que un concesionarioYamaha realice estos ajustes.
Posición del pedal de freno
La parte superior del pedal de freno debe si-
tuarse aproximadamente 76.6 mm (3.02 in)
por encima de la parte superior de la estri-
bera, como se muestra. Compruebe perió-
dicamente la posición del pedal de freno y,
si es necesario, ajústela del modo siguien-
te.1. Afloje la contratuerca del pedal de fre-
no.
2. Para subir el pedal de freno gire el per-
no de ajuste en la dirección (a). Para
bajar el pedal de freno gire el perno de
ajuste en la dirección (b).
3. Apriete la contratuerca.
ADVERTENCIA
SWA11230
Después de ajustar la posición del pedal
de freno debe ajustar el juego del mis-mo.
1. Estribera
2. Distancia entre el pedal de freno y la
estribera
3. Juego libre del pedal de freno
1. Perno de ajuste de la posición del pedal de
freno
2. Contratuerca
5KRS2.book Page 18 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6

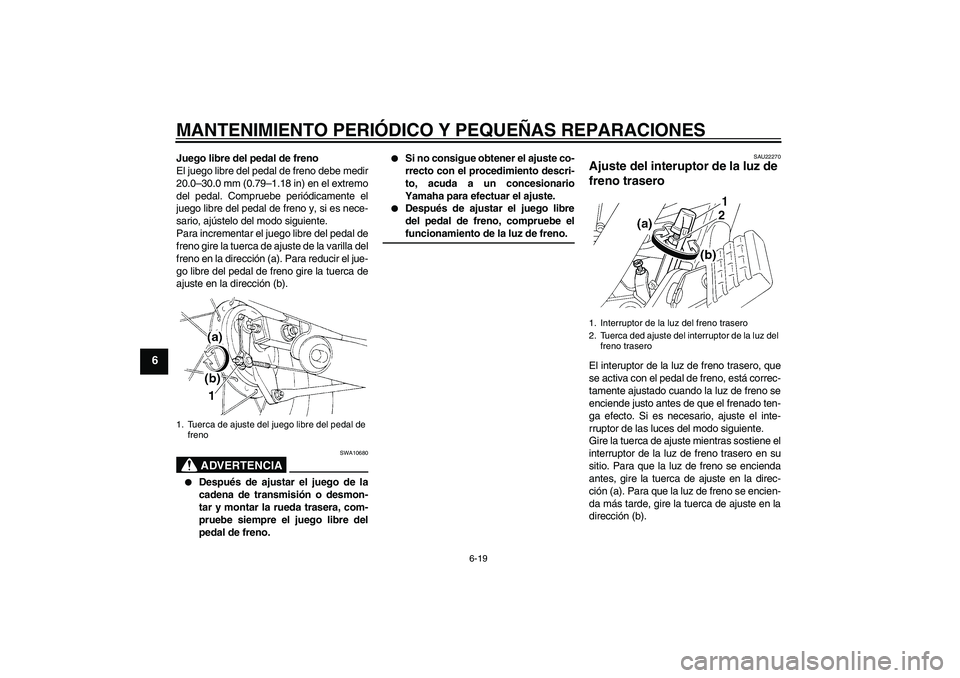

Juego libre del pedal de freno
El juego libre del pedal de freno debe medir
20.0–30.0 mm (0.79–1.18 in) en el extremo
del pedal. Compruebe periódicamente el
juego libre del pedal de freno y, si es nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre del pedal de
freno gire la tuerca de ajuste de la varilla del
freno en la dirección (a). Para reducir el jue-
go libre del pedal de freno gire la tuerca de
ajuste en la dirección (b).
ADVERTENCIA
SWA10680


Después de ajustar el juego de la
cadena de transmisión o desmon-
tar y montar la rueda trasera, com-
pruebe siempre el juego libre del
pedal de freno.


Si no consigue obtener el ajuste co-
rrecto con el procedimiento descri-
to, acuda a un concesionario
Yamaha para efectuar el ajuste.


Después de ajustar el juego libre
del pedal de freno, compruebe elfuncionamiento de la luz de freno.
SAU22270
Ajuste del interuptor de la luz de
freno trasero El interuptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
1. Tuerca de ajuste del juego libre del pedal de
freno
1. Interruptor de la luz del freno trasero
2. Tuerca ded ajuste del interruptor de la luz del
freno trasero
5KRS2.book Page 19 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
SAU22380
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el puntoen que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22540
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la línea del lí-mite de desgaste de freno, solicite a un con-
cesionario Yamaha que cambie el conjunto
de las pastillas de freno.
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Línea límite de desgaste de la zapata de
freno
2. Indicador de desgaste de la zapata de freno
5KRS2.book Page 20 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU32341
Comprobación del líquido de
freno Freno delantero
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar la motocicleta, verifique
que el líquido de freno se encuentre por en-
cima de la marca de nivel mínimo y añada
líquido según sea necesario. Un nivel bajo
de líquido de freno puede ser indicativo del
desgaste de las pastillas y/o de una fuga en
el sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
5KRS2.book Page 21 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU22720
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de la bomba y la pinza de
freno, así como el tubo de freno, según los
intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubo de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22770
Para comprobar el juego de la cadena de
transmisión
1. Sitúe la motocicleta sobre una superfi-
cie horizontal y manténgala en posi-
ción vertical.NOTA:Cuando compruebe y ajuste el juego de la
cadena de transmisión, debe mantener la
motocicleta vertical y no debe haber ningúnpeso sobre la ella.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU22821
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca de ajuste del juego li-
bre del pedal de freno, la tuerca del eje
y la contratuerca en cada extremo del
basculante.
Juego de la cadena de transmisión:
30.0–40.0 mm (1.18–1.57 in)1. Juego de la cadena de transmisión
5KRS2.book Page 22 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bas tuercas de ajuste queden en la misma
posición para la correcta alineación de larueda.
ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena se
salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisióndentro de los límites especificados.
3. Apriete las dos contratuercas y la tuer-
ca del eje con el par especificado.4. Ajuste el juego libre del pedal de freno.
(Véase la página 6-18.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
1. Tuerca del eje
2. Contratuerca
3. Tuerca de ajuste del juego libre del pedal de
freno
1. Marcas de alineación
2. Tuerca de ajuste del juego de la cadena de
transmisión
3. Contratuerca
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Tuerca del eje:
104 Nm (10.4 m·kgf, 75 ft·lbf)
5KRS2.book Page 23 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6

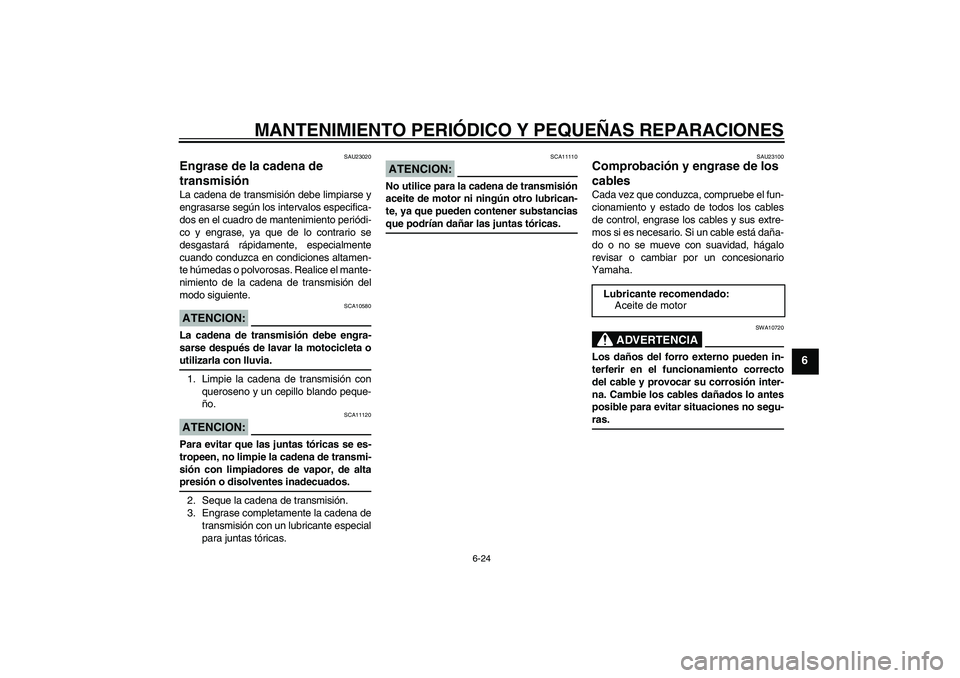

SAU23020
Engrase de la cadena de
transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10580
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.Lubricante recomendado:
Aceite de motor
5KRS2.book Page 24 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU23110
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23131
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU23140
Comprobación y engrase de las
manetas de freno y embrague Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
5KRS2.book Page 25 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU23200
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10730
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
SAU23271
Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para verificar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
5KRS2.book Page 26 Monday, June 30, 2003 2:28 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23380
Batería La batería se encuentra detrás del panel A.
(Véase la página 6-6.)
Este modelo está equipado con una batería
sin mantenimiento (MF) que no requiere
ningún mantenimiento. No es necesario
comprobar el electrólito ni añadir agua des-
tilada.ATENCION:
SCA10620
No intente nunca extraer los precintos
de las células de la batería, ya que la da-ñaría de forma irreparable.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
1. Batería
5KRS2.book Page 27 Monday, June 30, 2003 2:28 PM
