YAMAHA XVS650A 2002 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2002, Model line: XVS650A, Model: YAMAHA XVS650A 2002Pages: 108, PDF-Größe: 9.09 MB
Page 11 of 108

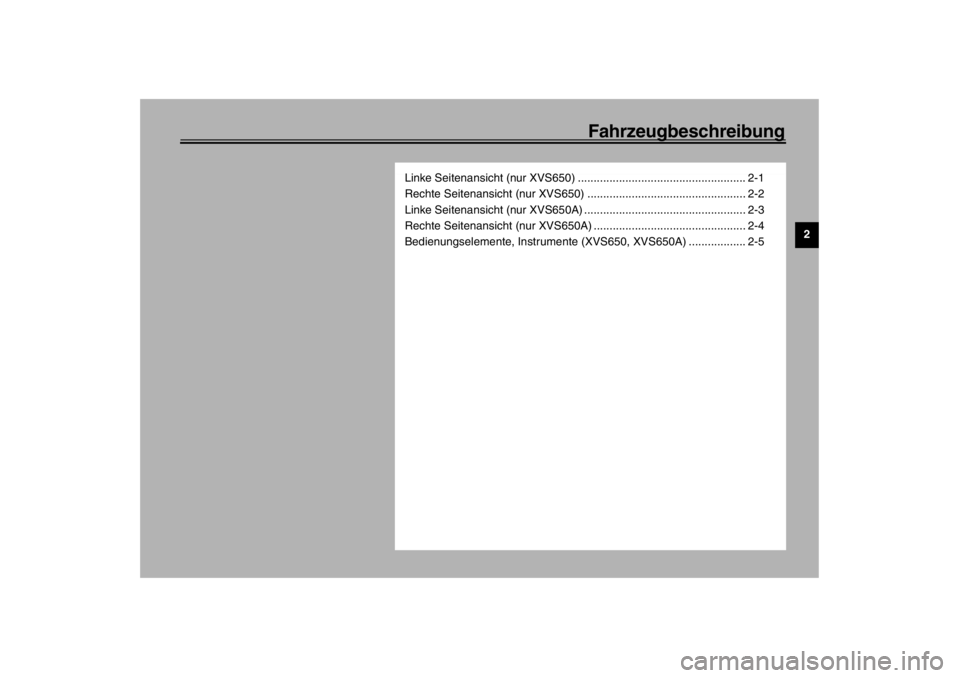

Fahrzeugbeschreibung
2
Linke Seitenansicht (nur XVS650) ..................................................... 2-1
Rechte Seitenansicht (nur XVS650) .................................................. 2-2
Linke Seitenansicht (nur XVS650A) ................................................... 2-3
Rechte Seitenansicht (nur XVS650A) ................................................ 2-4
Bedienungselemente, Instrumente (XVS650, XVS650A) .................. 2-5
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM
Page 12 of 108
2-1
2
GAU00026

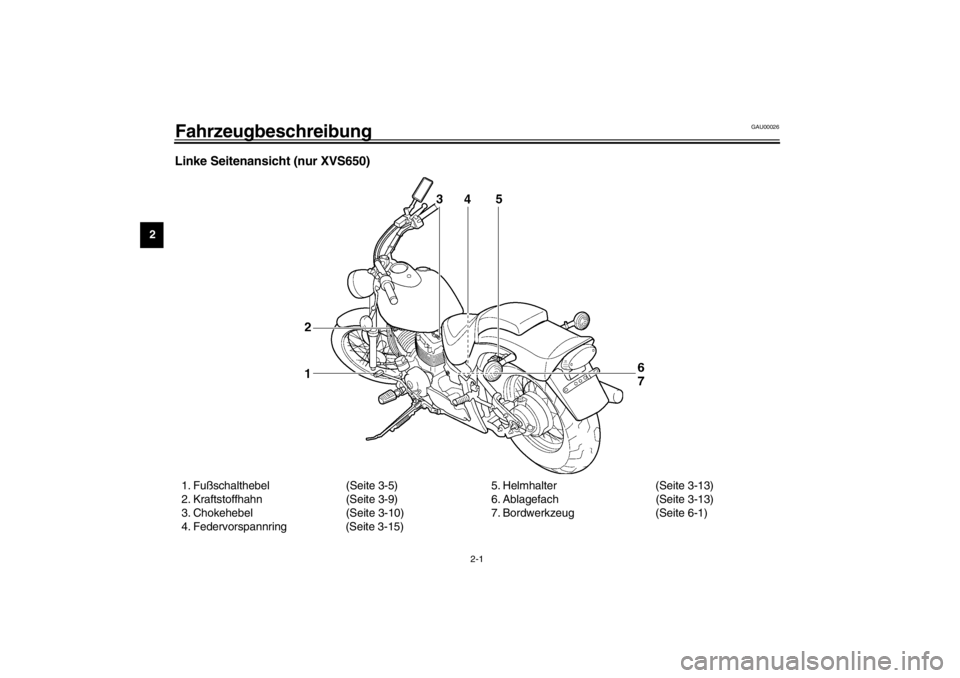

2-Fahrzeugbeschreibung Linke Seitenansicht (nur XVS650)1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-9)
3. Chokehebel (Seite 3-10)
4. Federvorspannring (Seite 3-15)5. Helmhalter (Seite 3-13)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM
Page 13 of 108
Fahrzeugbeschreibung
2-2
2

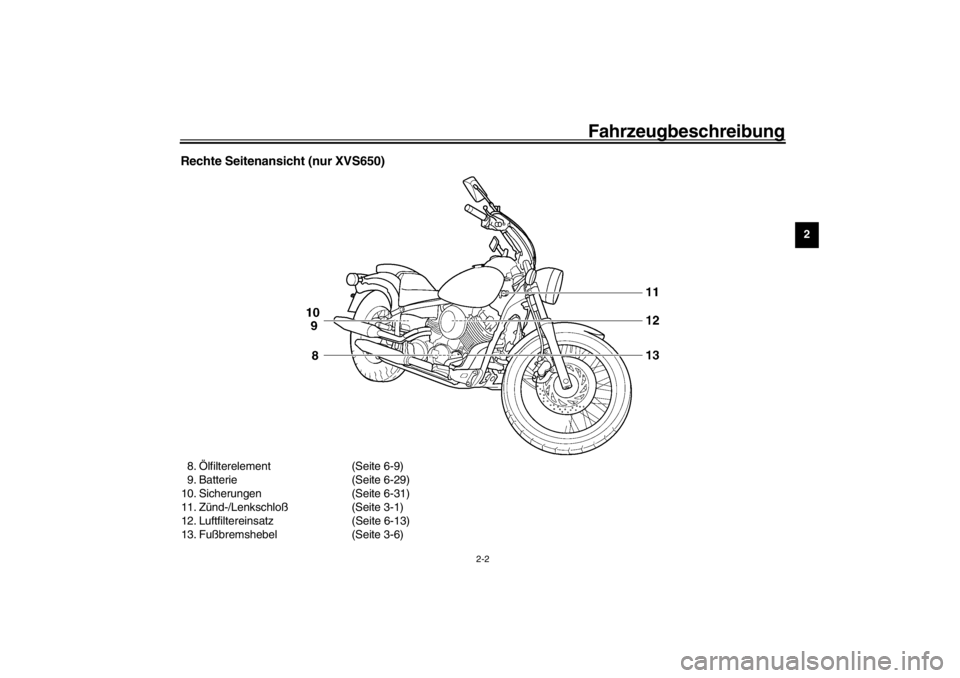

Rechte Seitenansicht (nur XVS650)8.Ölfilterelement (Seite 6-9)
9. Batterie (Seite 6-29)
10. Sicherungen (Seite 6-31)
11. Zünd-/Lenkschloß(Seite 3-1)
12. Luftfiltereinsatz (Seite 6-13)
13. Fußbremshebel (Seite 3-6)
U5SCG0.book Page 2 Thursday, February 14, 2002 12:30 PM
Page 14 of 108
Fahrzeugbeschreibung
2-3
2

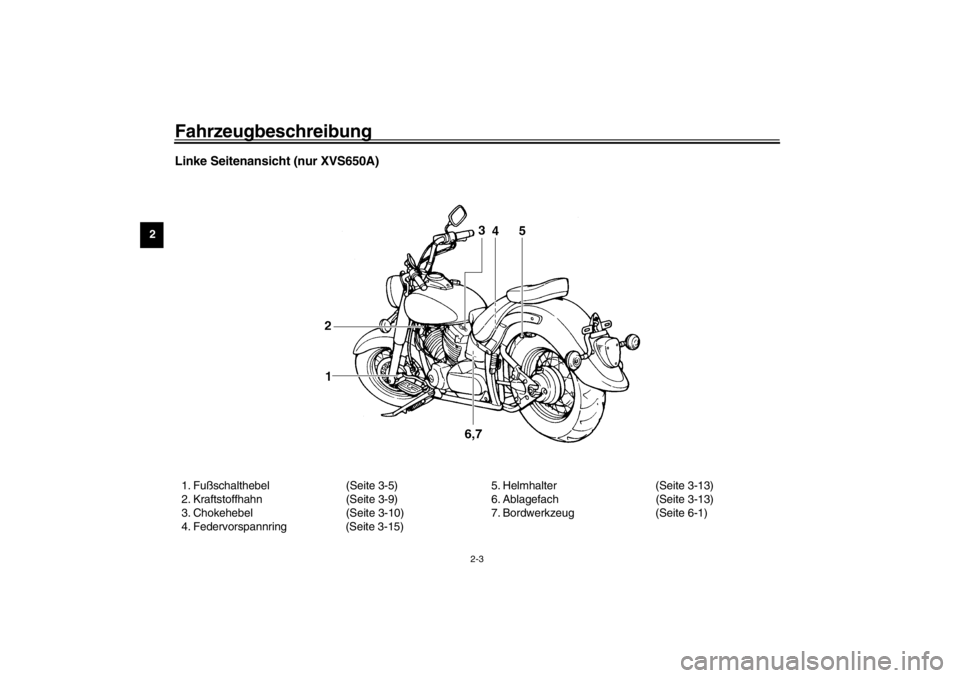

Linke Seitenansicht (nur XVS650A)1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-9)
3. Chokehebel (Seite 3-10)
4. Federvorspannring (Seite 3-15)5. Helmhalter (Seite 3-13)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)
U5SCG0.book Page 3 Thursday, February 14, 2002 12:30 PM
Page 15 of 108
Fahrzeugbeschreibung
2-4
2

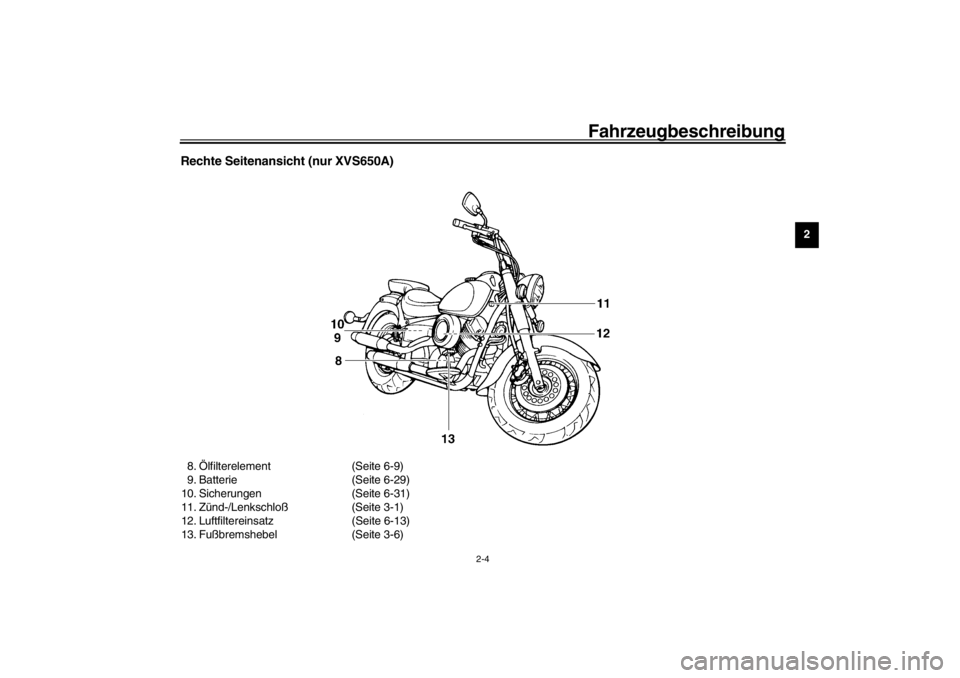

Rechte Seitenansicht (nur XVS650A)8.Ölfilterelement (Seite 6-9)
9. Batterie (Seite 6-29)
10. Sicherungen (Seite 6-31)
11. Zünd-/Lenkschloß(Seite 3-1)
12. Luftfiltereinsatz (Seite 6-13)
13. Fußbremshebel (Seite 3-6)
U5SCG0.book Page 4 Thursday, February 14, 2002 12:30 PM
Page 16 of 108
Fahrzeugbeschreibung
2-5
2

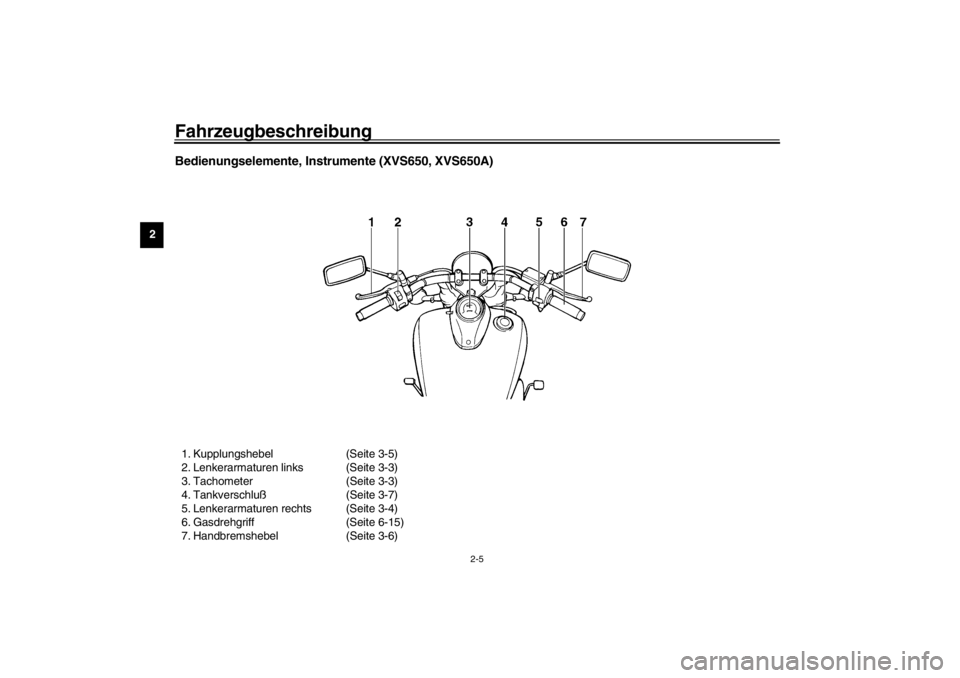

Bedienungselemente, Instrumente (XVS650, XVS650A)1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-3)
3. Tachometer (Seite 3-3)
4. Tankverschluß(Seite 3-7)
5. Lenkerarmaturen rechts (Seite 3-4)
6. Gasdrehgriff (Seite 6-15)
7. Handbremshebel (Seite 3-6)
U5SCG0.book Page 5 Thursday, February 14, 2002 12:30 PM
Page 17 of 108

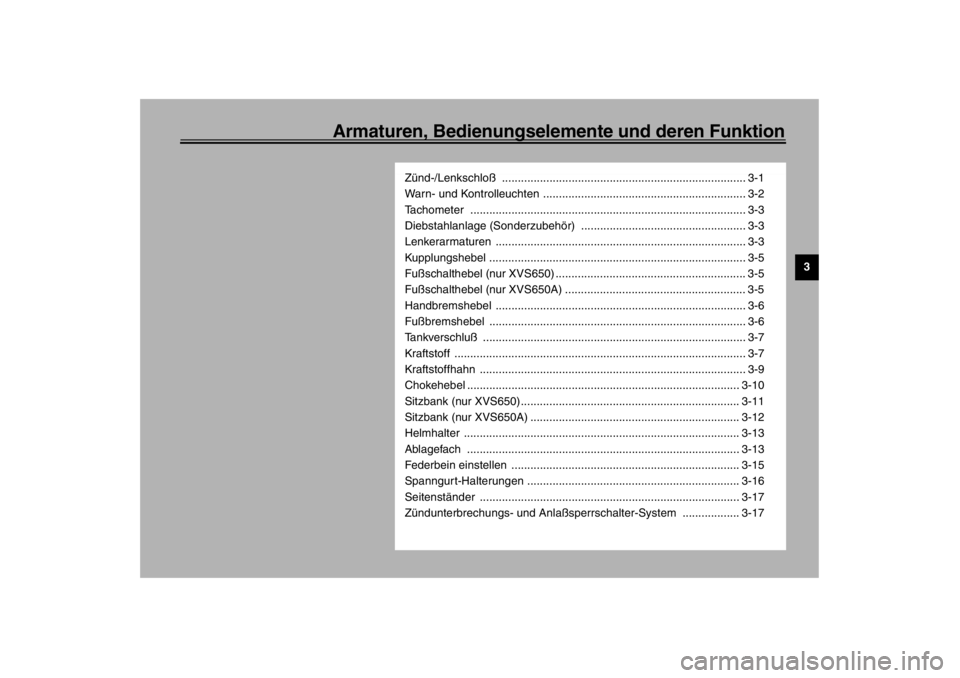

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Diebstahlanlage (Sonderzubehör) .................................................... 3-3
Lenkerarmaturen ............................................................................... 3-3
Kupplungshebel ................................................................................. 3-5
Fußschalthebel (nur XVS650) ............................................................ 3-5
Fußschalthebel (nur XVS650A) ......................................................... 3-5
Handbremshebel ............................................................................... 3-6
Fußbremshebel ................................................................................. 3-6
Ta n k v e r s c h l uß ................................................................................... 3-7
Kraftstoff ............................................................................................ 3-7
Kraftstoffhahn .................................................................................... 3-9
Chokehebel ...................................................................................... 3-10
Sitzbank (nur XVS650)..................................................................... 3-11
Sitzbank (nur XVS650A) .................................................................. 3-12
Helmhalter ....................................................................................... 3-13
Ablagefach ...................................................................................... 3-13
Federbein einstellen ........................................................................ 3-15
Spanngurt-Halterungen ................................................................... 3-16
Seitenständer .................................................................................. 3-17
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-17
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM
Page 18 of 108
3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

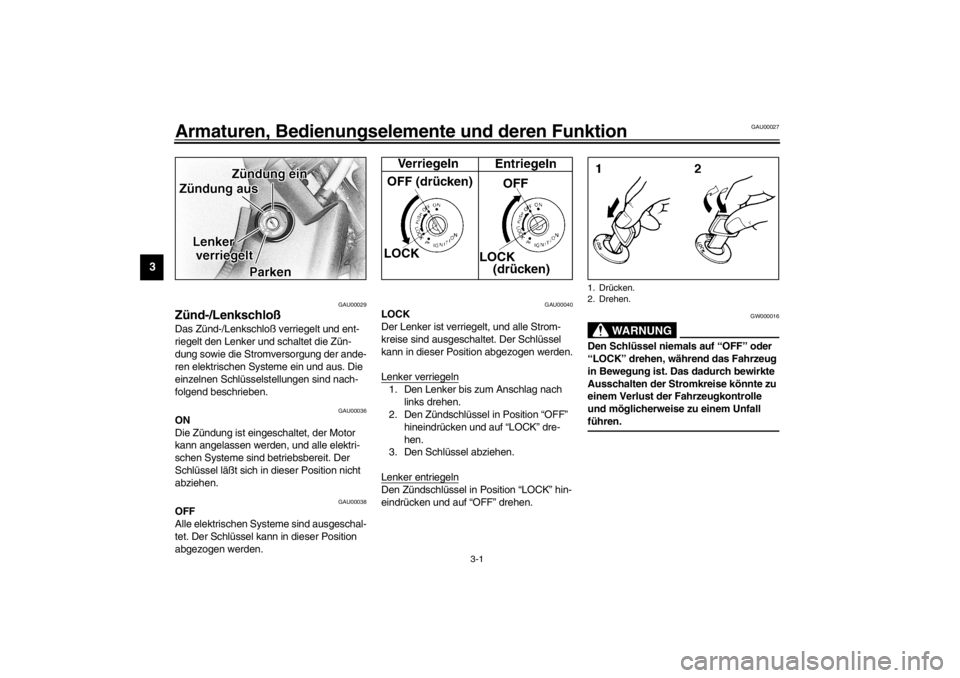

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM
Page 19 of 108
Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00048
(Parken)
Zuerst den Lenker verriegeln, dann den
Zündschlüssel auf “” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Bat-
terie entladen. _
GAU03034

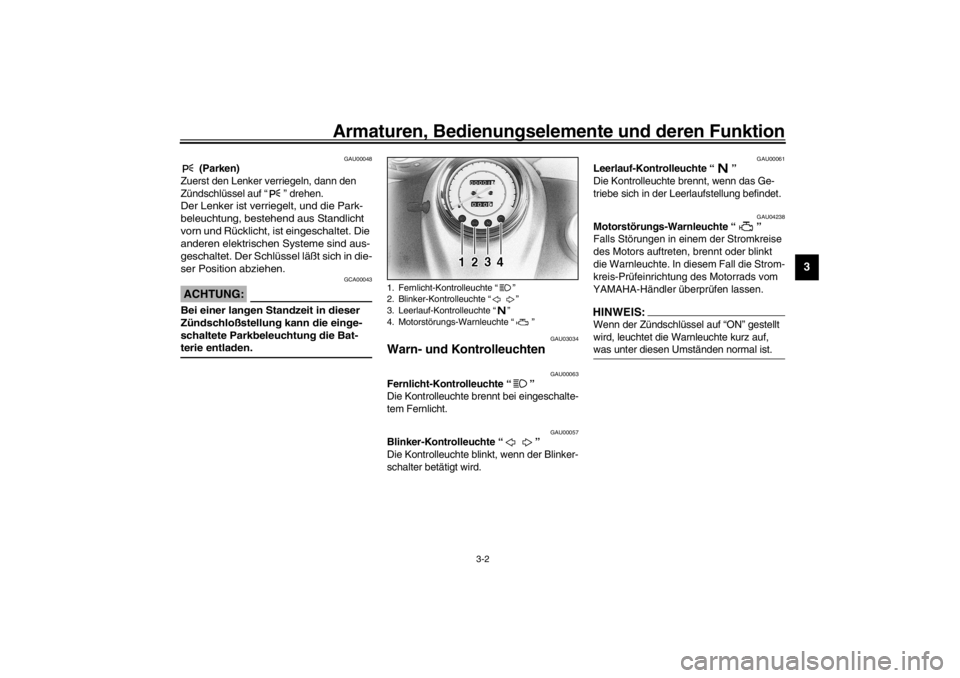

Warn- und Kontrolleuchten
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00057
Blinker-Kontrolleuchte “”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU04238
Motorstörungs-Warnleuchte “”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt
die Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.HINWEIS:_ Wenn der Zündschlüssel auf “ON” gestellt
wird, leuchtet die Warnleuchte kurz auf,
was unter diesen Umständen normal ist. _
1. Fernlicht-Kontrolleuchte “”
2. Blinker-Kontrolleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Motorstörungs-Warnleuchte “”
U5SCG0.book Page 2 Thursday, February 14, 2002 12:30 PM
Page 20 of 108
Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00095

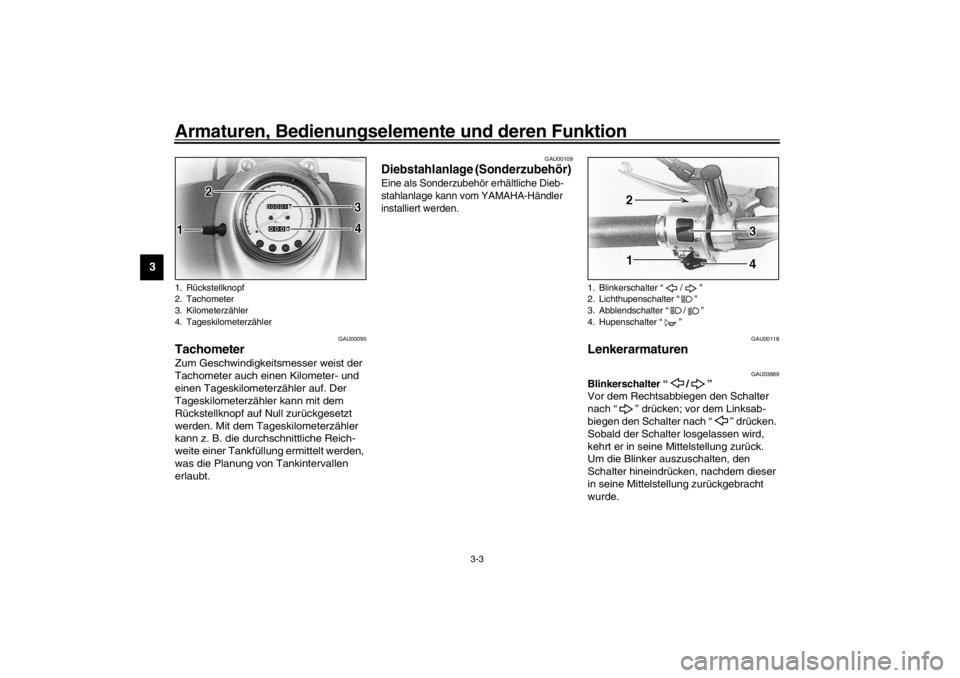

Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU03889
Blinkerschalter “/” Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksab-
biegen den Schalter nach “” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück.
Um die Blinker auszuschalten, den
Schalter hineindrücken, nachdem dieser
in seine Mittelstellung zurückgebracht
wurde.
1. Rückstellknopf
2. Tachometer
3. Kilometerzähler
4. Tageskilometerzähler
1. Blinkerschalter “/”
2. Lichthupenschalter “”
3. Abblendschalter “/”
4. Hupenschalter “”
