Page 21 of 108
Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00119
Lichthupenschalter “”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “” laufen. Den Schalter nur in
Notsituationen auf “” stellen.
GAU03898
Lichtschalter “//”
In der Position “” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. Den Schalter auf
“” stellen, um sämtliche Lichter aus-
zuschalten.
1. Starterschalter “”
2. Motorstoppschalter “/”
3. Lichtschalter “//”
U5SCG0.book Page 4 Thursday, February 14, 2002 12:30 PM
Page 22 of 108
Armaturen, Bedienungselemente und deren Funktion
3-5
3

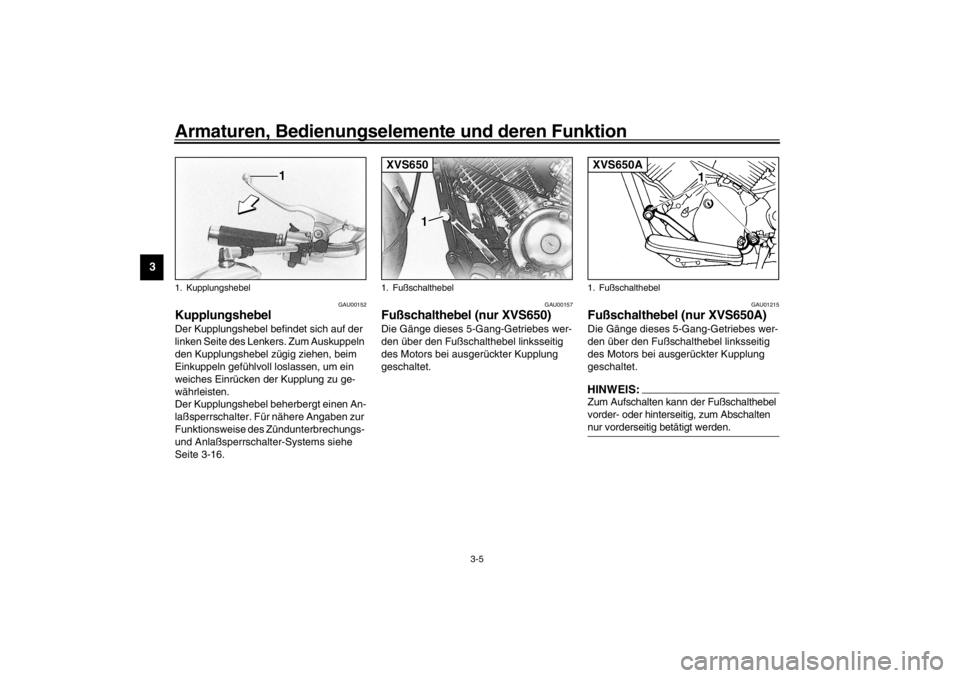

GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-16.
GAU00157
Fußschalthebel (nur XVS650)Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU01215
Fußschalthebel (nur XVS650A)Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.HINWEIS:_ Zum Aufschalten kann der Fußschalthebel
vorder- oder hinterseitig, zum Abschalten
nur vorderseitig betätigt werden. _
1. Kupplungshebel
1. FußschalthebelXVS650
1. FußschalthebelXVS650A
U5SCG0.book Page 5 Thursday, February 14, 2002 12:30 PM
Page 23 of 108
Armaturen, Bedienungselemente und deren Funktion
3-6
3

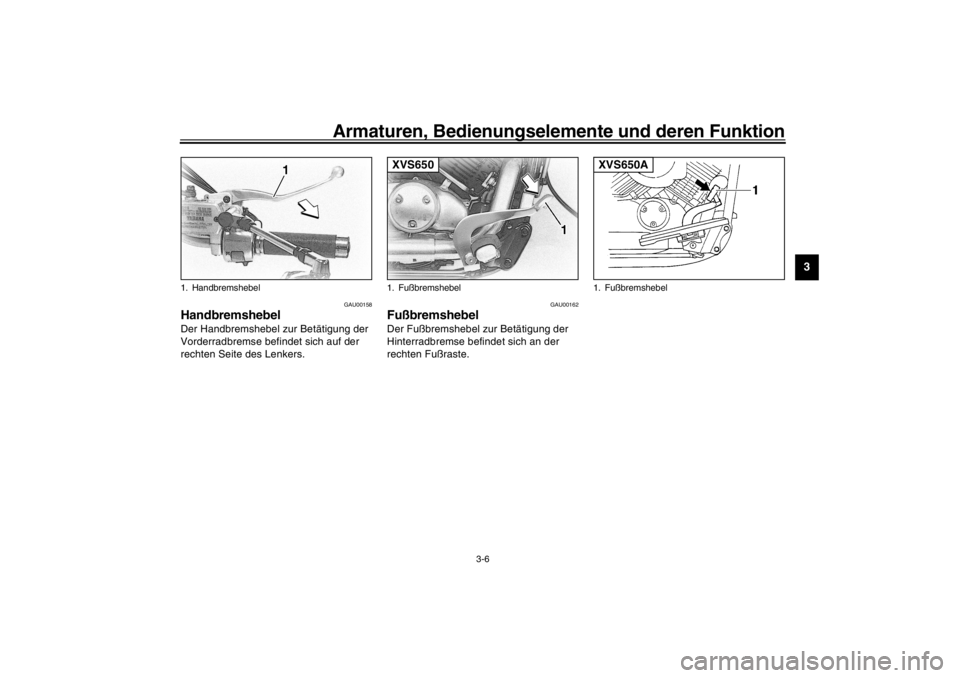

GAU00158
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Handbremshebel
1. FußbremshebelXVS650
1. FußbremshebelXVS650A
U5SCG0.book Page 6 Thursday, February 14, 2002 12:30 PM
Page 24 of 108
Armaturen, Bedienungselemente und deren Funktion
3-7
3

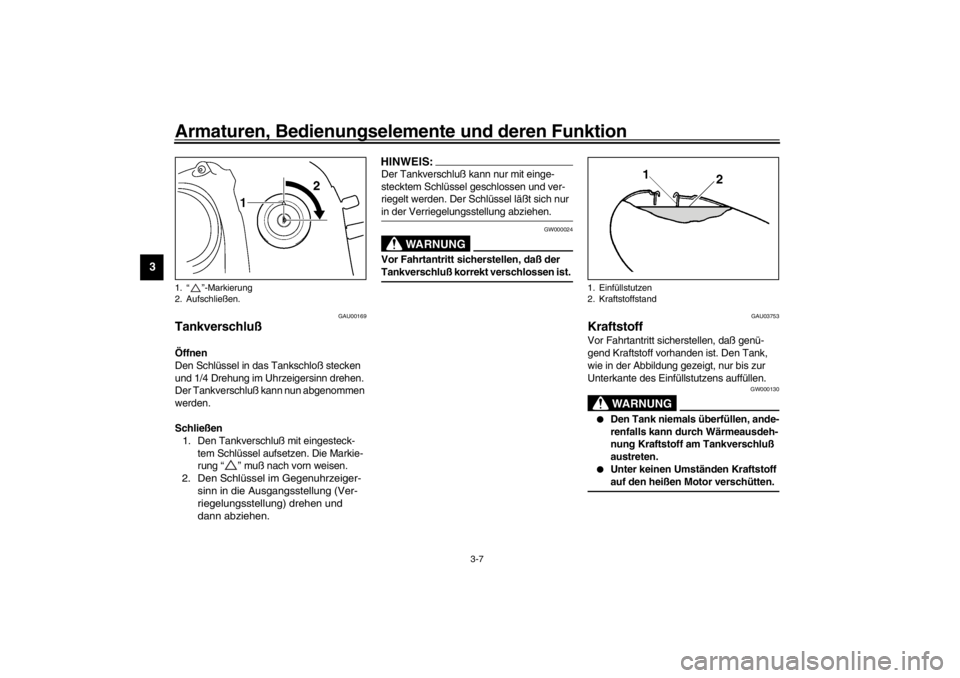

GAU00169
Tankverschluß Öffnen
Den Schlüssel in das Tankschloß stecken
und 1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun abgenommen
werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “” muß nach vorn weisen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und
dann abziehen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GW000024
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
1.“”-Markierung
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
U5SCG0.book Page 7 Thursday, February 14, 2002 12:30 PM
Page 25 of 108
Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU04202
GCA00102
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
einer höheren Oktanzahl verwenden.
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
16 L
Davon Reserve
ca. 3 L
U5SCG0.book Page 8 Thursday, February 14, 2002 12:30 PM
Page 26 of 108
Armaturen, Bedienungselemente und deren Funktion
3-9
3

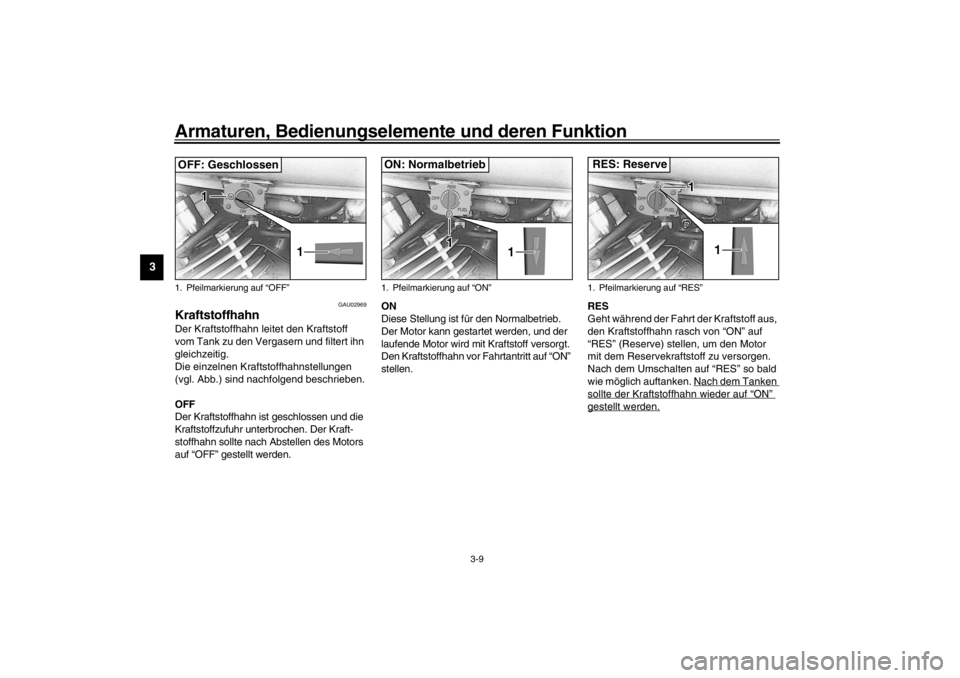

GAU02969
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Der Kraft-
stoffhahn sollte nach Abstellen des Motors
auf “OFF” gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrtantritt auf “ON”
stellen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor
mit dem Reservekraftstoff zu versorgen.
Nach dem Umschalten auf “RES” so bald
wie möglich auftanken. Nach dem Tanken sollte der Kraftstoffhahn wieder auf “ON” gestellt werden.
1. Pfeilmarkierung auf “OFF”OFF: Geschlossen
1. Pfeilmarkierung auf “ON”ON: Normalbetrieb
1. Pfeilmarkierung auf “RES”RES: Reserve
U5SCG0.book Page 9 Thursday, February 14, 2002 12:30 PM
Page 27 of 108
Armaturen, Bedienungselemente und deren Funktion
3-10
3

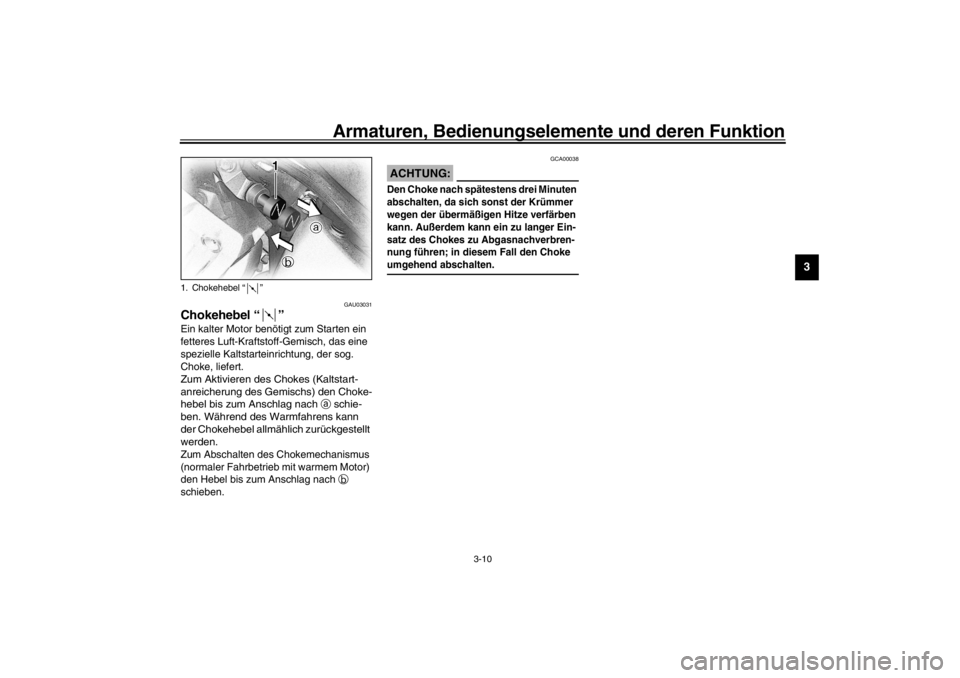

GAU03031
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach
a schie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben.
GCA00038
ACHTUNG:_ Den Choke nach spätestens drei Minuten
abschalten, da sich sonst der Krümmer
wegen der übermäßigen Hitze verfärben
kann. Außerdem kann ein zu langer Ein-
satz des Chokes zu Abgasnachverbren-
nung führen; in diesem Fall den Choke
umgehend abschalten. _
1. Chokehebel “”
U5SCG0.book Page 10 Thursday, February 14, 2002 12:30 PM
Page 28 of 108
Armaturen, Bedienungselemente und deren Funktion
3-11
3

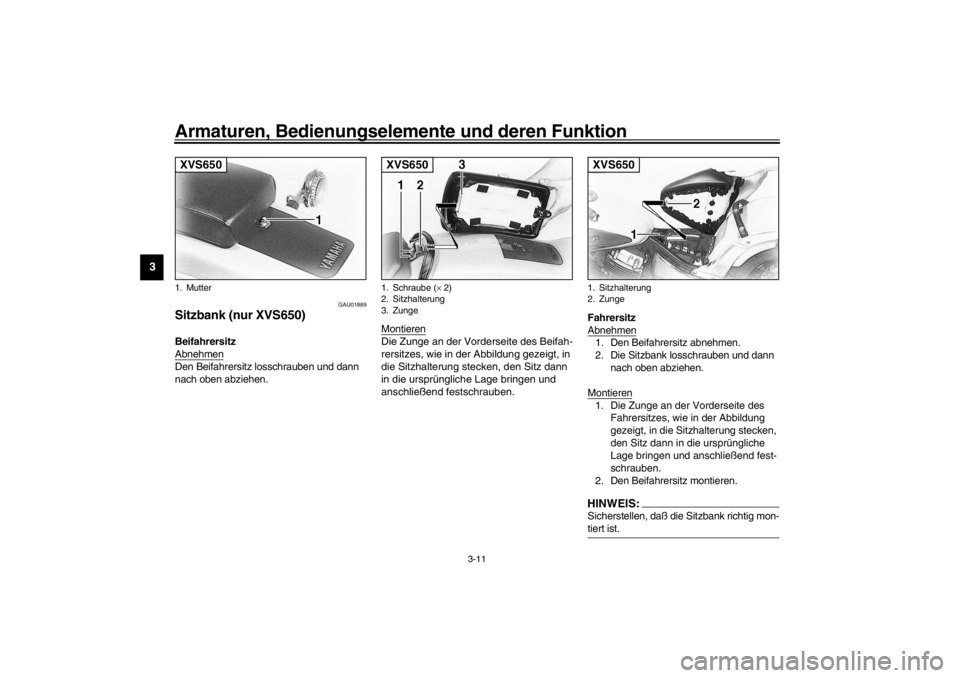

GAU01889
Sitzbank (nur XVS650)Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann
in die ursprüngliche Lage bringen und
anschließend festschrauben.
Fahrersitz
Abnehmen1. Den Beifahrersitz abnehmen.
2. Die Sitzbank losschrauben und dann
nach oben abziehen.
Montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
1. MutterXVS650
1. Schraube (× 2)
2. Sitzhalterung
3. ZungeXVS650
1. Sitzhalterung
2. ZungeXVS650
U5SCG0.book Page 11 Thursday, February 14, 2002 12:30 PM
Page 29 of 108
Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU04188

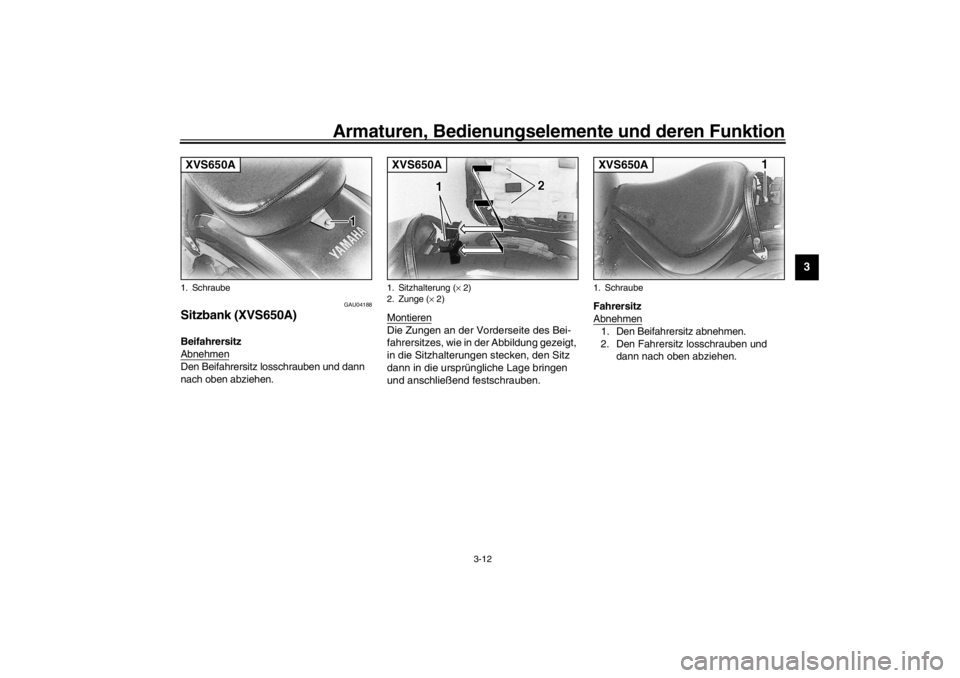

Sitzbank (XVS650A)Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zungen an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken, den Sitz
dann in die ursprüngliche Lage bringen
und anschließend festschrauben.
Fahrersitz
Abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann nach oben abziehen.
1. SchraubeXVS650A
1. Sitzhalterung (× 2)
2. Zunge (× 2)XVS650A
1. SchraubeXVS650A
U5SCG0.book Page 12 Thursday, February 14, 2002 12:30 PM
Page 30 of 108
Armaturen, Bedienungselemente und deren Funktion
3-13
3
Montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann, wie in der Abbildung
gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _
GAU01869
Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.
1. Sitzhalterung
2. ZungeXVS650A
1. Helmhalter
2. Aufschließen.
1. Ablagefach-Deckel
2. Schloßabdeckung
3. Schloß
U5SCG0.book Page 13 Thursday, February 14, 2002 12:30 PM
