YAMAHA XVS650A 2002 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU03294
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido
freni, assicurarsi che la parte superio-
re della pompa freno sia in piano.


Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Porre attenzione affinché non entri
dell’acqua nel serbatoio della pompa
freno durante il rabbocco. L’acqua
causa una notevole riduzione del pun-
to di ebollizione del liquido e può pro-
vocare l’effetto “vapor lock” (tampone
di vapore).


Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.


Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello minimoAnteriore
Liquido freni consigliato: DOT 4
U5SCH0.book Page 24 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU03985
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA dopo la tabella della manuten-
zione periodica e lubrificazione. Inoltre fare
sostituire i paraolio della pompa freno e del-
la pinza, come pure il tubo dell’impianto fre-
ni agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubo freni: Sostituire ogni quattro an-
ni.
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
_ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. _
HAU04034
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
dell’acceleratore.Inoltre si deve lubrificare o
sostituire il cavo agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
Lubrificante consigliato:
Olio motore
U5SCH0.book Page 25 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5SCH0.book Page 26 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU03165
Controllo e lubrificazione del

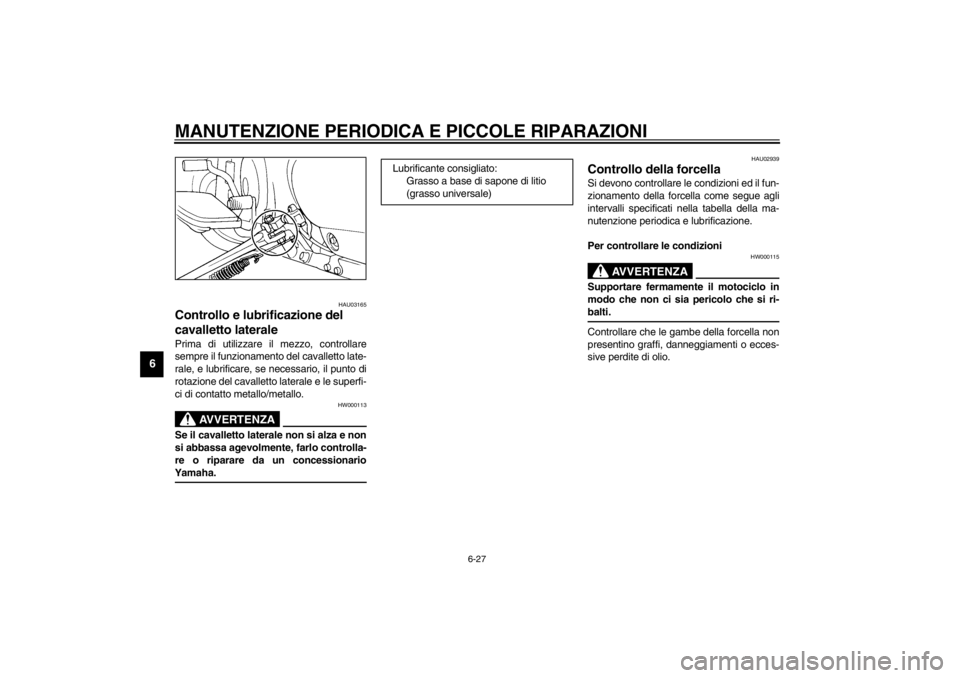

cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
HW000113
AVVERTENZA
_ Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. _
HAU02939
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _Controllare che le gambe della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5SCH0.book Page 27 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6

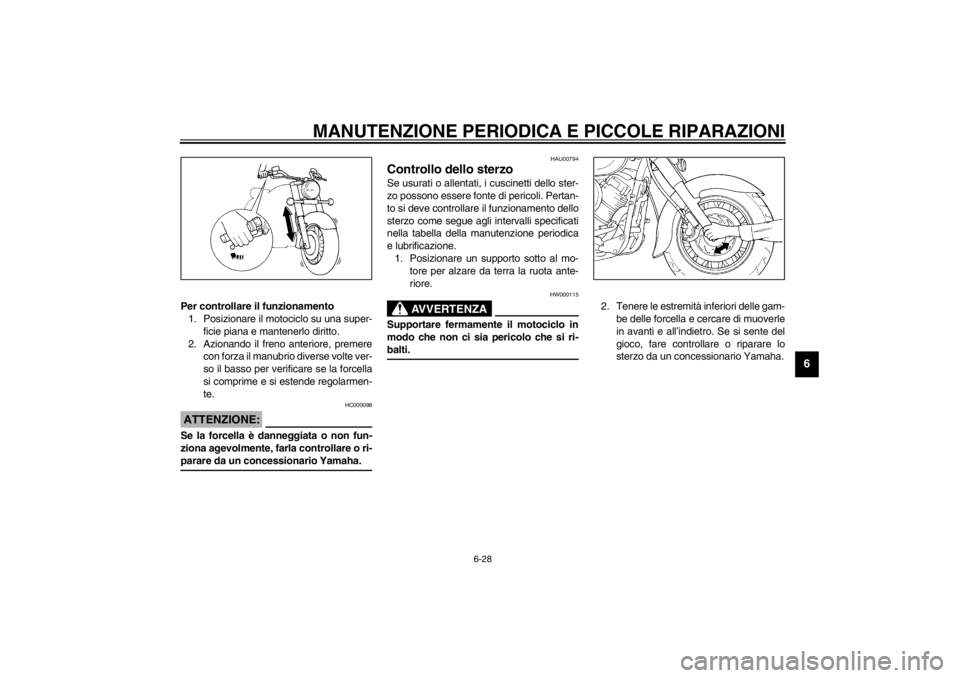

Per controllare il funzionamento
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
HC000098
ATTENZIONE:_ Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha. _
HAU00794
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare un supporto sotto al mo-
tore per alzare da terra la ruota ante-
riore.
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _
2. Tenere le estremità inferiori delle gam-
be delle forcella e cercare di muoverle
in avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yamaha.
U5SCH0.book Page 28 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU01144
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti delle ruote
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU04242
Batteria La batteria si trova dietro al pannello B (ve-
dere pagina 6-7 per le procedure di rimozio-
ne e di installazione dei pannelli).
Questo motociclo è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
HC000101
ATTENZIONE:_ Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente. _
HW000116
AVVERTENZA
_

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, prestare i PRIMI
SOCCORSI come segue. CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
_
U5SCH0.book Page 29 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
Per caricare la batteria:
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il mo-
tociclo è equipaggiato con accessori elettri-
ci optional.
Per rimessare la batteria:
1. Se non si intende utilizzare il motociclo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
HC000102
ATTENZIONE:_

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
la batteria da un concessionario
Yamaha.
_
H_5sc_Periodic.fm Page 30 Monday, February 17, 2003 3:48 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU04190*
Sostituzione dei fusibili La scatola del fusibile principale e la scatola
che contiene i fusibili dei circuiti individuali
si trovano dietro al pannello B. (vedere pa-
gina 6-7 per le procedure di rimozione e di
installazione dei pannelli).
Se un fusibile è bruciato, sostituirlo come
segue:
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
HC000103
ATTENZIONE:_ Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio. _3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura elettri-
ca funziona.
4. Se il fusibile brucia subito nuovamen-
te, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili
2. Fusibile principale
3. Fusibile principale di ricambio
1. Fusibile dell’accensione
2. Fusibile dell’impianto di segnalazione
3. Fusibile del faro
4. Fusibile del riscaldatore del carburatore
5. Fusibile di ricambio (× 2)
Fusibili secondo specifica:
Fusibile principale: 30 A
Fusibile del faro: 15 A
Fusibile dell’impianto
di segnalazione: 10 A
Fusibile dell’accensione: 10 A
Fusibile del riscaldatore del
carburatore: 15 A
U5SCH0.book Page 31 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU04189
Sostituzione della lampadina del
faro Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue:
1. Togliere il gruppo del faro togliendo le
viti.2. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.3. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
1. Vite (× 2)
1. Connettore del faro
2. Coprilampada del faro
1. Portalampada del faro
U5SCH0.book Page 32 Thursday, June 7, 2001 4:50 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU00855
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/dello stop 1. Togliere il coprilampada togliendo le
viti.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.1. Vite (× 2)
1. Vite (× 2)XVS650
U5SCH0.book Page 33 Thursday, June 7, 2001 4:50 PM
