YAMAHA XVS650A 2004 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2004, Model line: XVS650A, Model: YAMAHA XVS650A 2004Pages: 86, PDF-Größe: 10.9 MB
Page 31 of 86

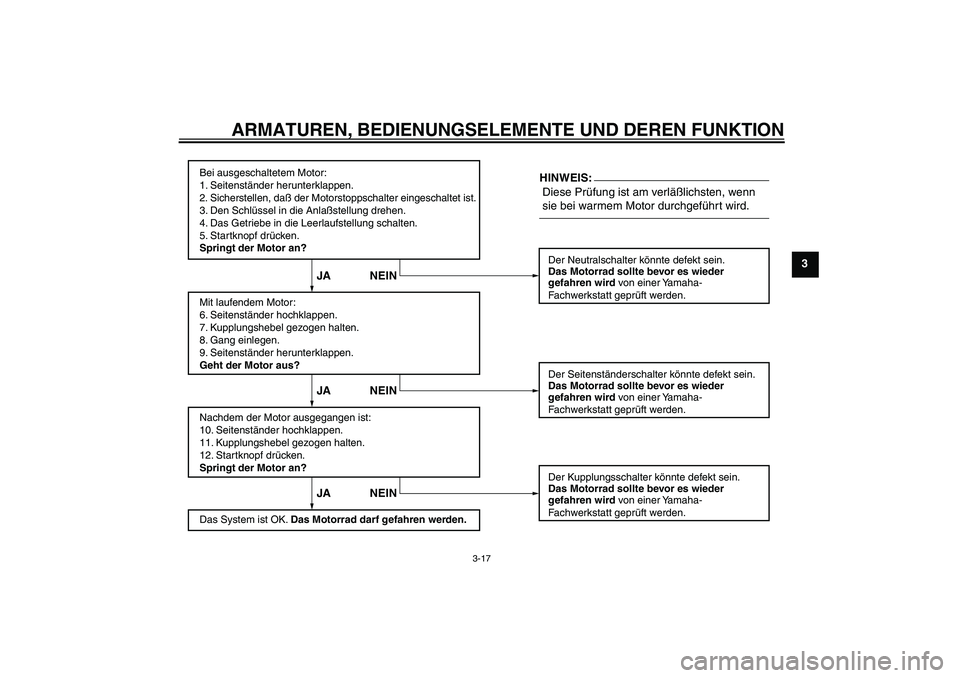

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
JA NEIN JA NEIN JA NEINHINWEIS:
U5SCG1G0.book Page 17 Wednesday, September 10, 2003 2:03 PM
Page 32 of 86
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Undich-
tigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Inbetriebnahme des Fahrzeugs feststellen und beheben lassen.U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM
Page 33 of 86

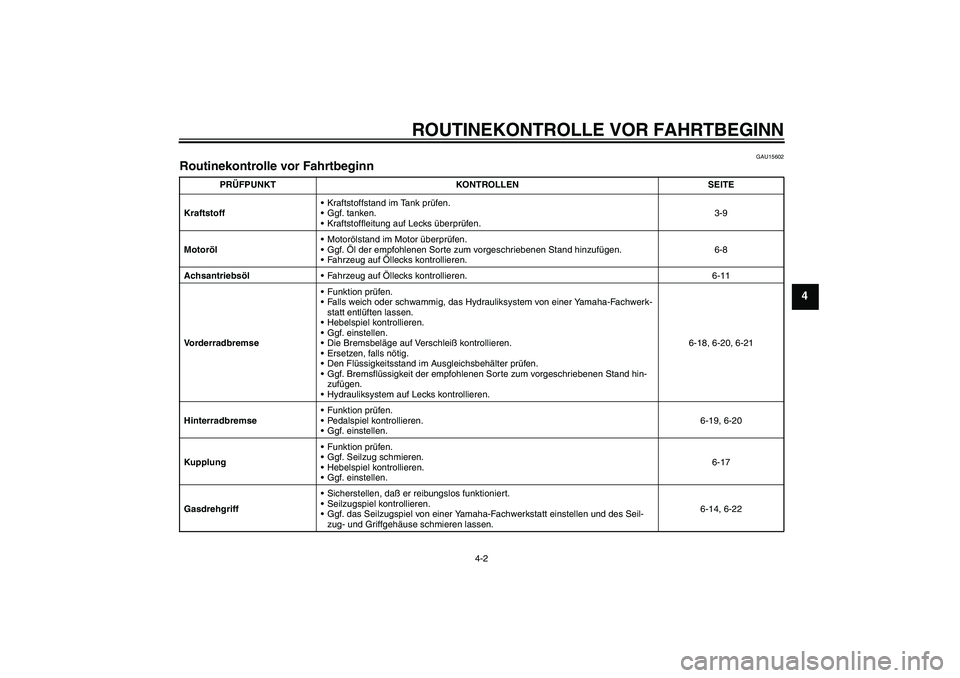

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15602
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-9
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-8
AchsantriebsölFahrzeug auf Öllecks kontrollieren. 6-11
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Hebelspiel kontrollieren.
Ggf. einstellen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-18, 6-20, 6-21
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.6-19, 6-20
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-17
GasdrehgriffSicherstellen, daß er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-22
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM
Page 34 of 86

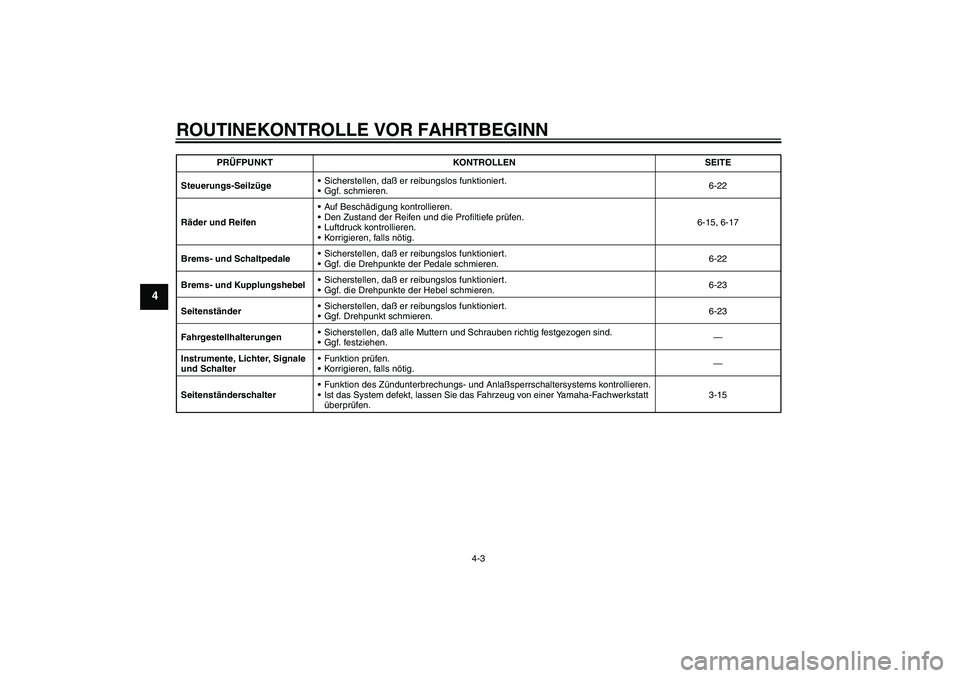

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Steuerungs-SeilzügeSicherstellen, daß er reibungslos funktioniert.
Ggf. schmieren.6-22
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-17
Brems- und SchaltpedaleSicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-22
Brems- und KupplungshebelSicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-23
SeitenständerSicherstellen, daß er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-23
FahrgestellhalterungenSicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschaltersystems kontrollieren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-15 PRÜFPUNKT KONTROLLEN SEITE
U5SCG1G0.book Page 3 Wednesday, September 10, 2003 2:03 PM
Page 35 of 86

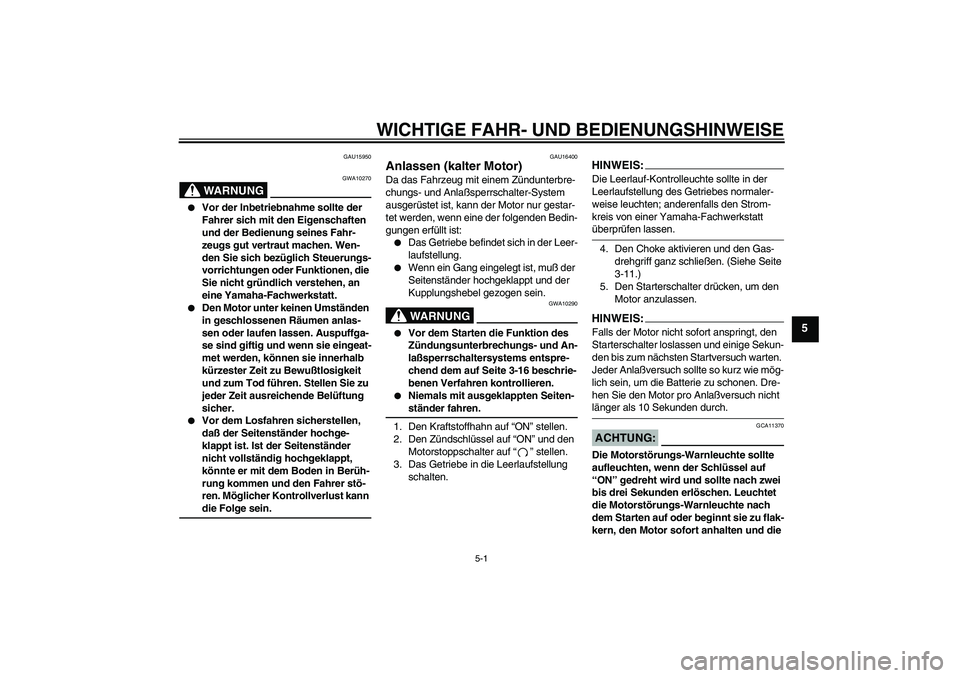

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewußtlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU16400
Anlassen (kalter Motor) Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muß der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.WARNUNG
GWA10290
Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
laßsperrschaltersystems entspre-
chend dem auf Seite 3-16 beschrie-
benen Verfahren kontrollieren.
Niemals mit ausgeklappten Seiten-ständer fahren.
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; anderenfalls den Strom-
kreis von einer Yamaha-Fachwerkstatt überprüfen lassen.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-11.)
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlaßversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen. Dre-
hen Sie den Motor pro Anlaßversuch nicht länger als 10 Sekunden durch.ACHTUNG:
GCA11370
Die Motorstörungs-Warnleuchte sollte
aufleuchten, wenn der Schlüssel auf
“ON” gedreht wird und sollte nach zwei
bis drei Sekunden erlöschen. Leuchtet
die Motorstörungs-Warnleuchte nach
dem Starten auf oder beginnt sie zu flak-
kern, den Motor sofort anhalten und die
U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM
Page 36 of 86
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!
7. Bei warmgelaufenem Motor den
Choke abschalten.HINWEIS:Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
GAU16640
Anlassen eines warmgelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, daß der
Choke nicht eingesetzt werden muß, wenn
der Motor bereits warm ist.
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den Fußschalt-hebel leicht hochziehen.1. Fußschalthebel
2. Neutralstellung
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM
Page 37 of 86

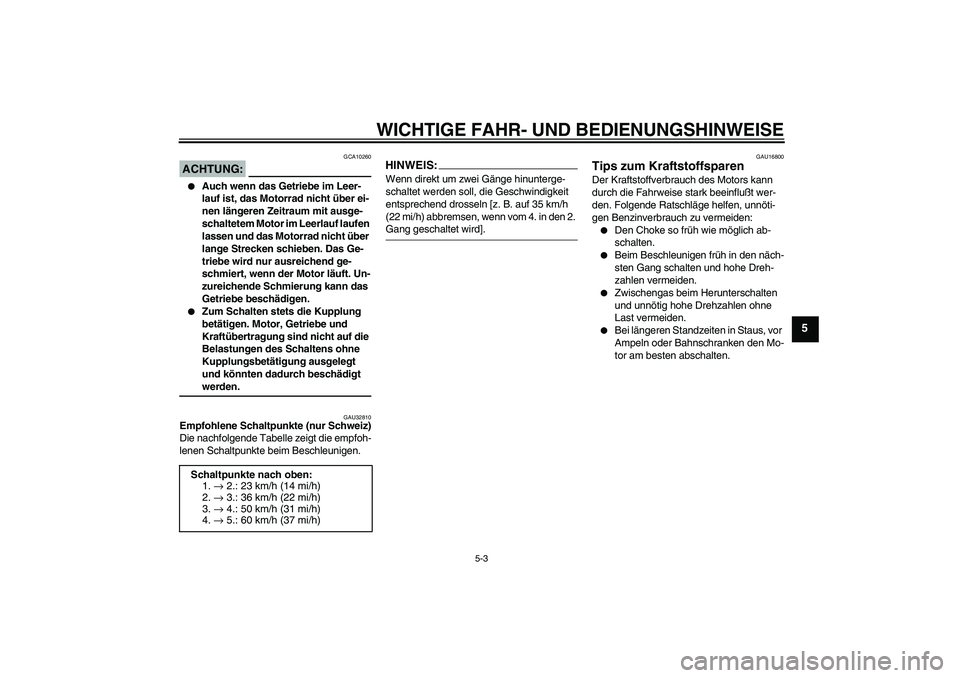

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
ACHTUNG:
GCA10260
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt werden.
GAU32810
Empfohlene Schaltpunkte (nur Schweiz)
Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.
HINWEIS:Wenn direkt um zwei Gänge hinunterge-
schaltet werden soll, die Geschwindigkeit
entsprechend drosseln [z. B. auf 35 km/h
(22 mi/h) abbremsen, wenn vom 4. in den 2. Gang geschaltet wird].
GAU16800
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Den Choke so früh wie möglich ab-
schalten.
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
Schaltpunkte nach oben:
1. → 2.: 23 km/h (14 mi/h)
2. → 3.: 36 km/h (22 mi/h)
3. → 4.: 50 km/h (31 mi/h)
4. → 5.: 60 km/h (37 mi/h)
U5SCG1G0.book Page 3 Wednesday, September 10, 2003 2:03 PM
Page 38 of 86

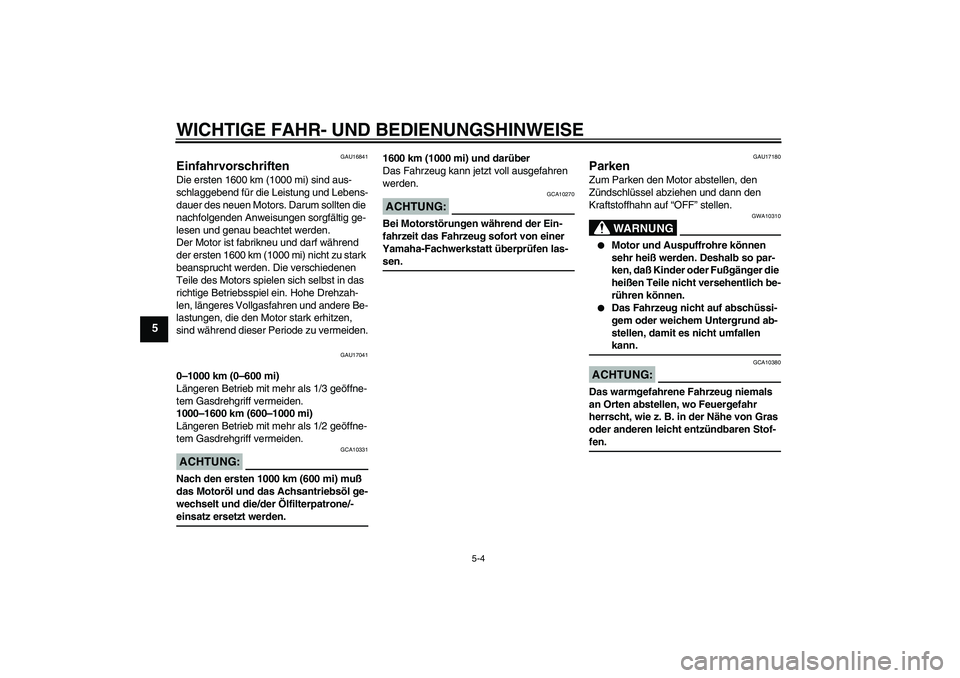

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17041
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.ACHTUNG:
GCA10331
Nach den ersten 1000 km (600 mi) muß
das Motoröl und das Achsantriebsöl ge-
wechselt und die/der Ölfilterpatrone/-einsatz ersetzt werden.1600 km (1000 mi) und darüber
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17180
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10310
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-fen.
U5SCG1G0.book Page 4 Wednesday, September 10, 2003 2:03 PM
Page 39 of 86

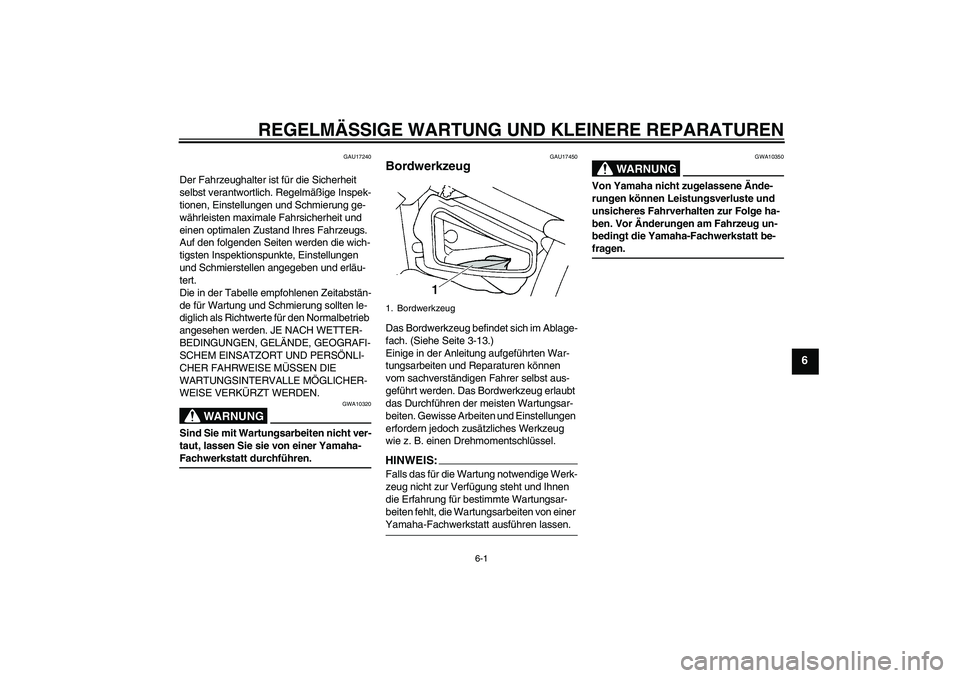

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
taut, lassen Sie sie von einer Yamaha-Fachwerkstatt durchführen.
GAU17450
Bordwerkzeug Das Bordwerkzeug befindet sich im Ablage-
fach. (Siehe Seite 3-13.)
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungsar-
beiten. Gewisse Arbeiten und Einstellungen
erfordern jedoch zusätzliches Werkzeug
wie z. B. einen Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM
Page 40 of 86

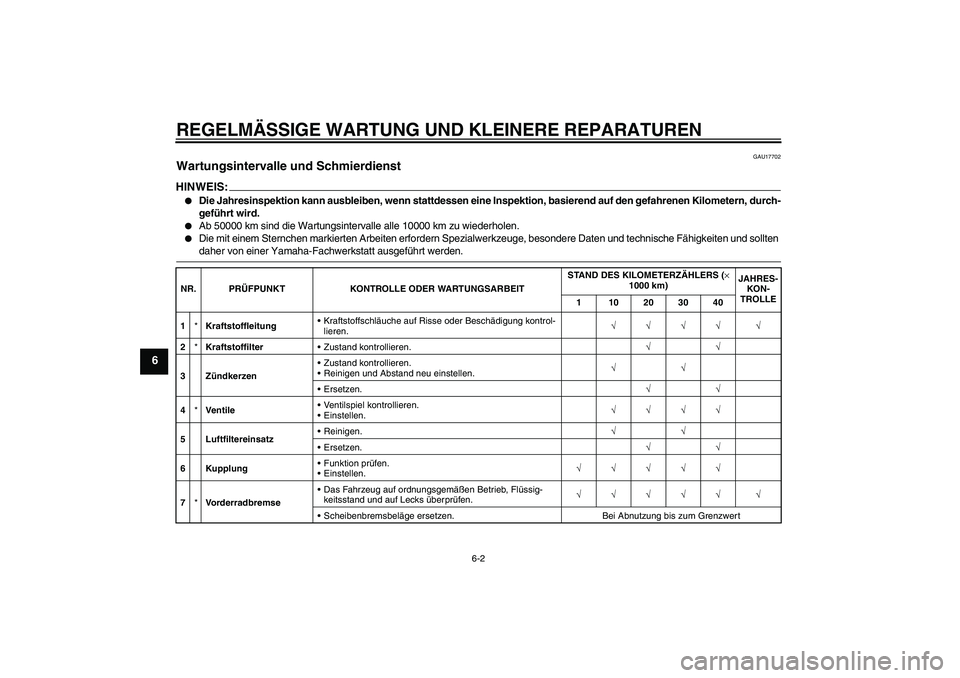

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17702
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*KraftstoffilterZustand kontrollieren.√√
3ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
4*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√√√
5 LuftfiltereinsatzReinigen.√√
Ersetzen.√√
6 KupplungFunktion prüfen.
Einstellen.√√√√√
7*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM
