VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XVS650A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XVS650A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10150
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.


Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME AUFMERKSAM UND VOLLSTÄNDIG DURCHLESEN!Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Mißachten dieser WARNHINWEISE könnte Verletzungs- oder Lebensgefahr
für den Fah-
rer, einen Umstehenden oder eine Person, welche das Motorrad inspiziert oder repariert, be-
deuten.
Das Zeichen VORSICHT bedeutet, daß besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XVS650A
Bedienungsanleitung
©2003 Yamaha Motor Co., Ltd.
1. Auflage, August 2003
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Printed in Japan.
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM

INHALTSICHERHEITSINFORMATIONEN ....1-1
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloß ...........................3-2
Warn- und Kontrolleuchten .............3-4
Tachometer ....................................3-5
Diebstahlanlage
(Sonderzubehör) .........................3-5
Lenkerarmaturen ............................3-6
Kupplungshebel ..............................3-7
Fußschalthebel ...............................3-7
Handbremshebel ............................3-7
Fußbremshebel ..............................3-8
Tankverschluß ................................3-8
Kraftstoff .........................................3-9
Katalysator ....................................3-10
Kraftstoffhahn ...............................3-10
Chokeknopf ...................................3-11
Sitzbank ........................................3-12
Helmhalter ....................................3-13
Ablagefach ....................................3-13
Federbein einstellen .....................3-14Spanngurt-Halterungen ................ 3-15
Seitenständer ............................... 3-15
Zündunterbrechungs- u.
Anlaßsperrschalter-System ...... 3-16
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
Routinekontrolle vor
Fahrtbeginn ................................. 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Anlassen (kalter Motor) .................. 5-1
Anlassen eines warmgelaufenen
Motors ......................................... 5-2
Schalten ......................................... 5-2
Tips zum Kraftstoffsparen .............. 5-3
Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
Bordwerkzeug ................................ 6-1
Wartungsintervalle und
Schmierdienst ............................. 6-2
Abdeckungen abnehmen und
montieren .................................... 6-6
Zündkerzen prüfen ......................... 6-7
Motoröl und Ölfiltereinsatz ............. 6-8
Achsantriebsöl .............................. 6-11
Luftfiltereinsatz reinigen ............... 6-12Vergaser einstellen ...................... 6-13
Leerlaufdrehzahl einstellen .......... 6-14
Gaszugspiel einstellen ................. 6-14
Ventilspiel einstellen .................... 6-15
Reifen .......................................... 6-15
Speichenräder ............................. 6-17
Kupplungshebel-Spiel
einstellen .................................. 6-17
Handbremshebel-Spiel
einstellen .................................. 6-18
Fußbremshebel-Position
und -Spiel einstellen ................. 6-19
Hinterrad-Bremslichtschalter
einstellen .................................. 6-20
Vorderrad-Scheibenbremsbeläge
und Hinterrad-
Trommelbremsbeläge prüfen ... 6-20
Bremsflüssigkeitsstand prüfen ..... 6-21
Bremsflüssigkeit wechseln ........... 6-21
Bowdenzüge prüfen und
schmieren ................................. 6-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-22
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-22
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-23
Seitenständer prüfen und
schmieren ................................. 6-23
Teleskopgabel prüfen .................. 6-24
Lenkung prüfen ............................ 6-24U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM

INHALT
Radlager prüfen ............................ 6-25
Batterie ......................................... 6-25
Sicherungen wechseln ................. 6-26
Scheinwerferlampe
auswechseln ............................. 6-28
Blinkerlampe und Rücklicht-
/Bremslichtlampe
auswechseln ............................. 6-29
Standlichtlampe auswechseln ...... 6-30
Motorrad aufbocken ..................... 6-30
Vorderrad ..................................... 6-31
Hinterrad ....................................... 6-32
Fehlersuche .................................. 6-34
Fehlersuchdiagramm .................... 6-35
PFLEGE UND STILLEGUNG
DES MOTORRADS............................ 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM

1-1
1
SICHERHEITSINFORMATIONEN
GAU10250
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.


DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DEM BENUTZER-
HANDBUCH BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE
WARTUNG DURCHFÜHREN LAS-
SEN, ENTSPRECHEND DEN HIN-
WEISEN IN DER BEDIENUNGSAN-
LEITUNG UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-
STÄNDE ERFORDERLICH IST.Sicheres Fahren


Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen einen Unfall
zu vermeiden.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
Fahren Sie so, daß andere Autofah-
rer Sie sehen können. Vermeiden
Sie es im toten Winkel eines Auto-
fahrers zu fahren.


In vielen Motorradunfällen sind uner-
fahrene Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem Un-
fall beteiligt waren, nicht einmal einen
gültigen Motorradführerschein gehabt.
Stellen Sie sicher, daß Sie qualifi-
ziert sind ein Motorrad zu fahren,
und daß Sie Ihr Motorrad nur an an-
dere qualifizierte Fahrer ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, daß Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es in einer
Biegung auf grund ZU HOHER GE-
SCHWINDIGKEIT zu weit auszusche-
U5SCG1G0.book Page 1 Wednesday, September 10, 2003 2:03 PM

SICHERHEITSINFORMATIONEN
1-2
1
ren oder Kurven zu schneiden (unge-
nügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen gerechtfertigt ist.
Bevor Sie abbiegen oder die Fahr-
bahnen wechseln, immer blinken.
Stellen Sie sicher, daß andere Ver-
kehrsteilnehmer Sie sehen können.


Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
recht erhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten.
Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.


Niemals unter dem Einfluß von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.


Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt und des-
halb für Geländefahrten nicht geeig-
net.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen und so könnten
Sie eine Gefahr verspätet erkennen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten und Verletzung oder ein
Unfall könnte die Folge sein.


Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.


Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können das Motor-
rad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrads beeinflussen,
falls die Gewichtsverteilung des Motorrads
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie mit Ge-
päck oder Zubehör, das Sie Ihrem Motorrad
hinzufügen, äußerst vorsichtig um. Mit be-
sonderer Umsicht fahren, wenn Ihr Motor-
rad zusätzlich beladen oder Zubehör hinzu-
gefügt ist. Im Folgenden einige allgemeine
Richtlinien für das Beladen oder Hinzufü-
gen von Zubehör an Ihr Motorrad:
U5SCG1G0.book Page 2 Wednesday, September 10, 2003 2:03 PM

SICHERHEITSINFORMATIONEN
1-3
1

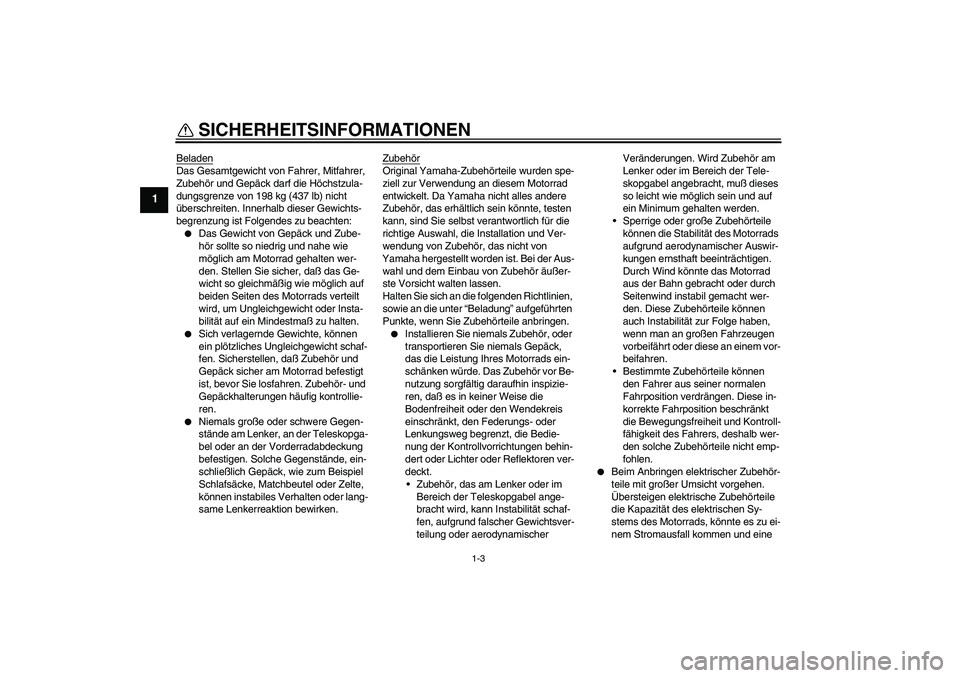

BeladenDas Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze von 198 kg (437 lb) nicht
überschreiten. Innerhalb dieser Gewichts-
begrenzung ist Folgendes zu beachten:

Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Stellen Sie sicher, daß das Ge-
wicht so gleichmäßig wie möglich auf
beiden Seiten des Motorrads verteilt
wird, um Ungleichgewicht oder Insta-
bilität auf ein Mindestmaß zu halten.


Sich verlagernde Gewichte, können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, daß Zubehör und
Gepäck sicher am Motorrad befestigt
ist, bevor Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kontrollie-
ren.


Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen. Solche Gegenstände, ein-
schließlich Gepäck, wie zum Beispiel
Schlafsäcke, Matchbeutel oder Zelte,
können instabiles Verhalten oder lang-
same Lenkerreaktion bewirken.Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußer-
ste Vorsicht walten lassen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Installieren Sie niemals Zubehör, oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schänken würde. Das Zubehör vor Be-
nutzung sorgfältig daraufhin inspizie-
ren, daß es in keiner Weise die
Bodenfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkungsweg begrenzt, die Bedie-
nung der Kontrollvorrichtungen behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann Instabilität schaf-
fen, aufgrund falscher Gewichtsver-
teilung oder aerodynamischer Veränderungen. Wird Zubehör am
Lenker oder im Bereich der Tele-
skopgabel angebracht, muß dieses
so leicht wie möglich sein und auf
ein Minimum gehalten werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und Kontroll-
fähigkeit des Fahrers, deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Übersteigen elektrische Zubehörteile
die Kapazität des elektrischen Sy-
stems des Motorrads, könnte es zu ei-
nem Stromausfall kommen und eine
U5SCG1G0.book Page 3 Wednesday, September 10, 2003 2:03 PM
