YAMAHA XVS650A 2005 Betriebsanleitungen (in German)

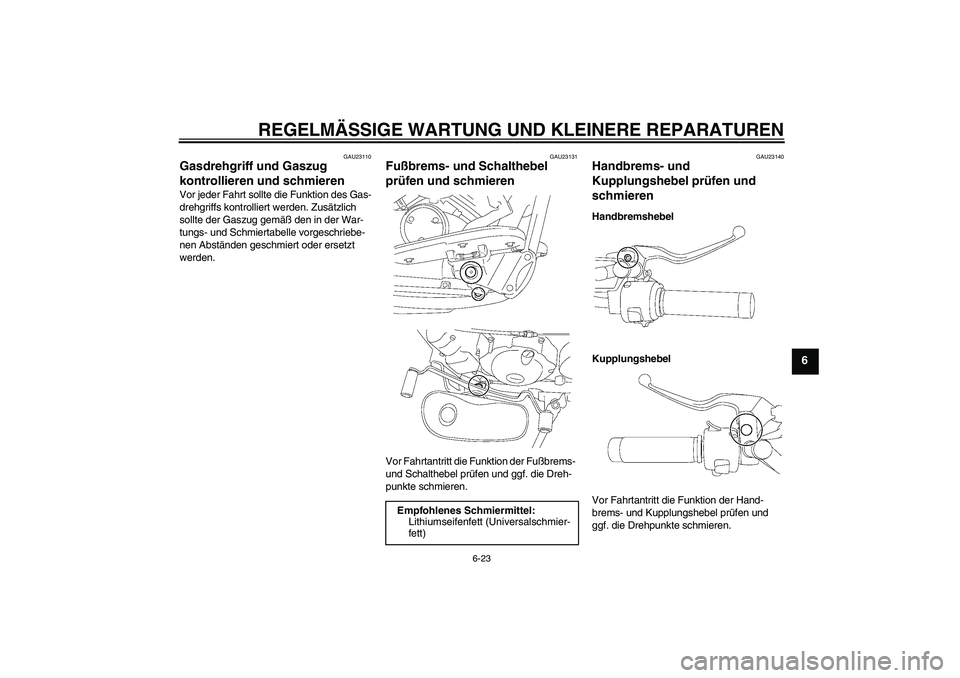

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert oder ersetzt
werden.
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5SCG2G0.book Page 23 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

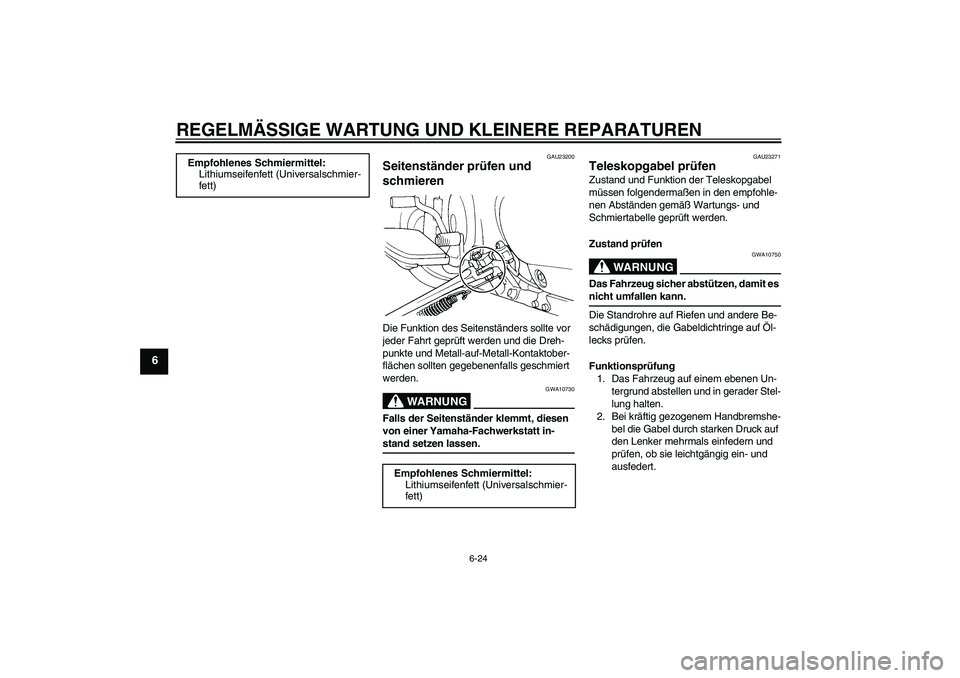

6-24
6
GAU23200
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-stand setzen lassen.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5SCG2G0.book Page 24 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

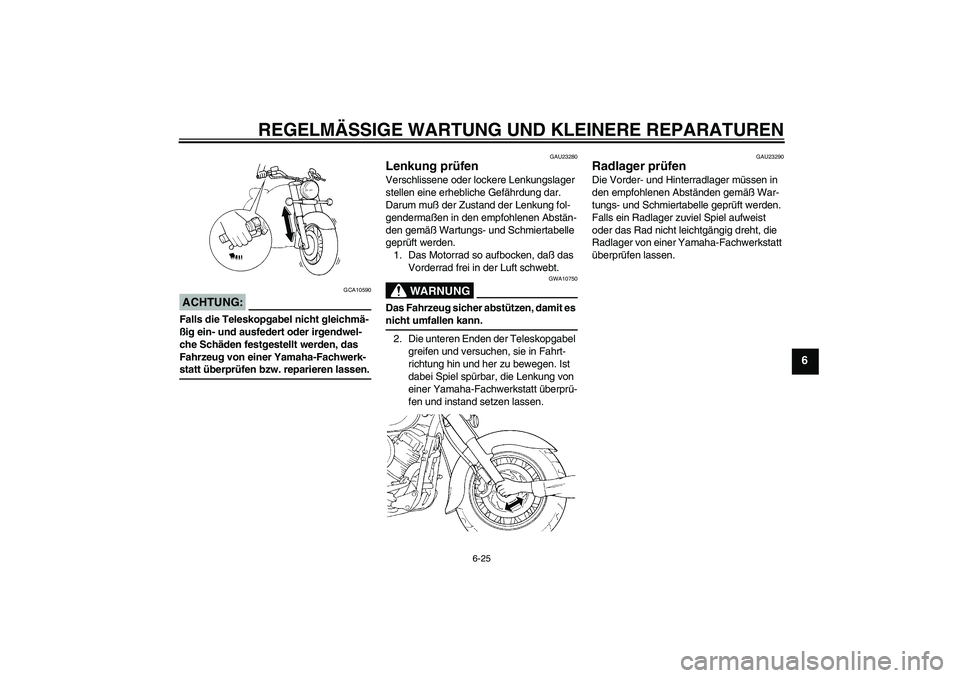

6-25
6
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U5SCG2G0.book Page 25 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

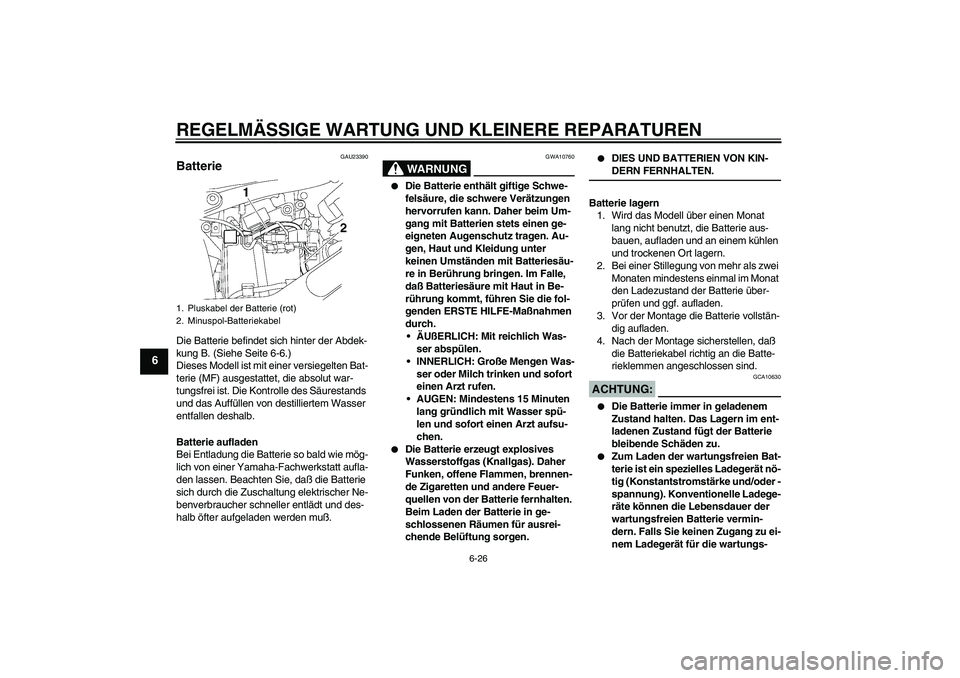

6-26
6
GAU23390
Batterie Die Batterie befindet sich hinter der Abdek-
kung B. (Siehe Seite 6-6.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt und des-
halb öfter aufgeladen werden muß.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
1. Pluskabel der Batterie (rot)
2. Minuspol-BatteriekabelU5SCG2G0.book Page 26 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

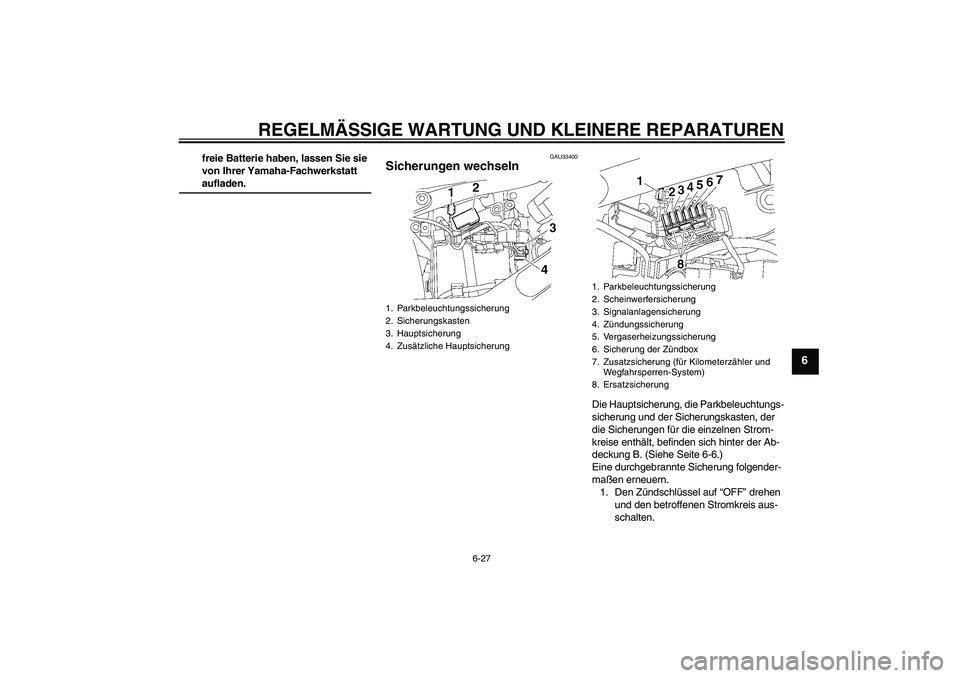

6-27
6
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt aufladen.
GAU33400
Sicherungen wechseln
Die Hauptsicherung, die Parkbeleuchtungs-
sicherung und der Sicherungskasten, der
die Sicherungen für die einzelnen Strom-
kreise enthält, befinden sich hinter der Ab-
deckung B. (Siehe Seite 6-6.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
1. Parkbeleuchtungssicherung
2. Sicherungskasten
3. Hauptsicherung
4. Zusätzliche Hauptsicherung
1. Parkbeleuchtungssicherung
2. Scheinwerfersicherung
3. Signalanlagensicherung
4. Zündungssicherung
5. Vergaserheizungssicherung
6. Sicherung der Zündbox
7. Zusatzsicherung (für Kilometerzähler und
Wegfahrsperren-System)
8. Ersatzsicherung
U5SCG2G0.book Page 27 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

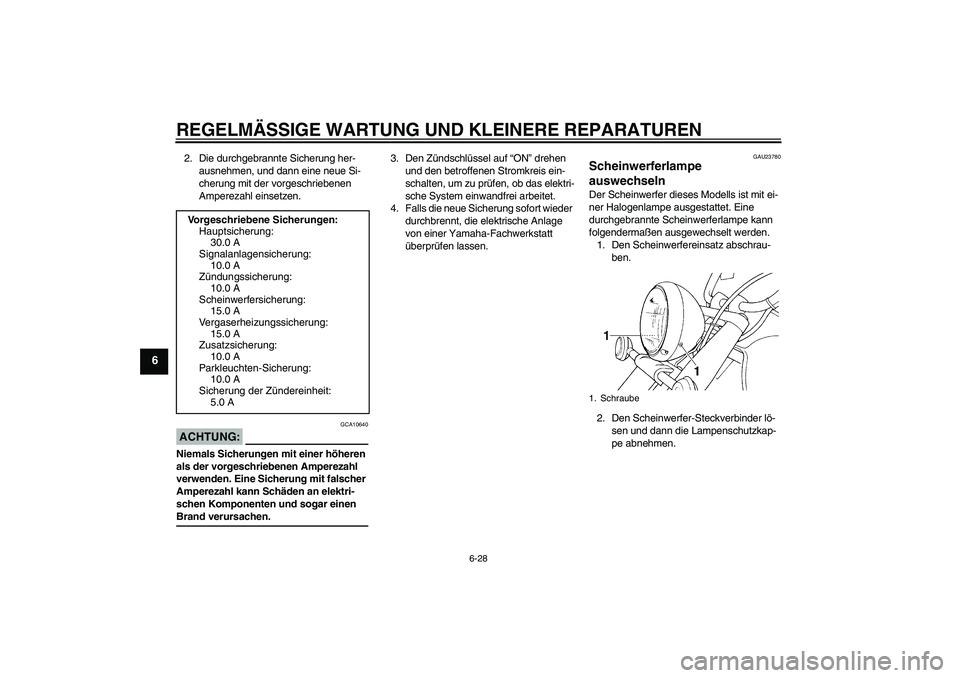

6-28
6
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23780
Scheinwerferlampe
auswechseln Der Scheinwerfer dieses Modells ist mit ei-
ner Halogenlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Vergaserheizungssicherung:
15.0 A
Zusatzsicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung der Zündereinheit:
5.0 A1. Schraube
U5SCG2G0.book Page 28 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

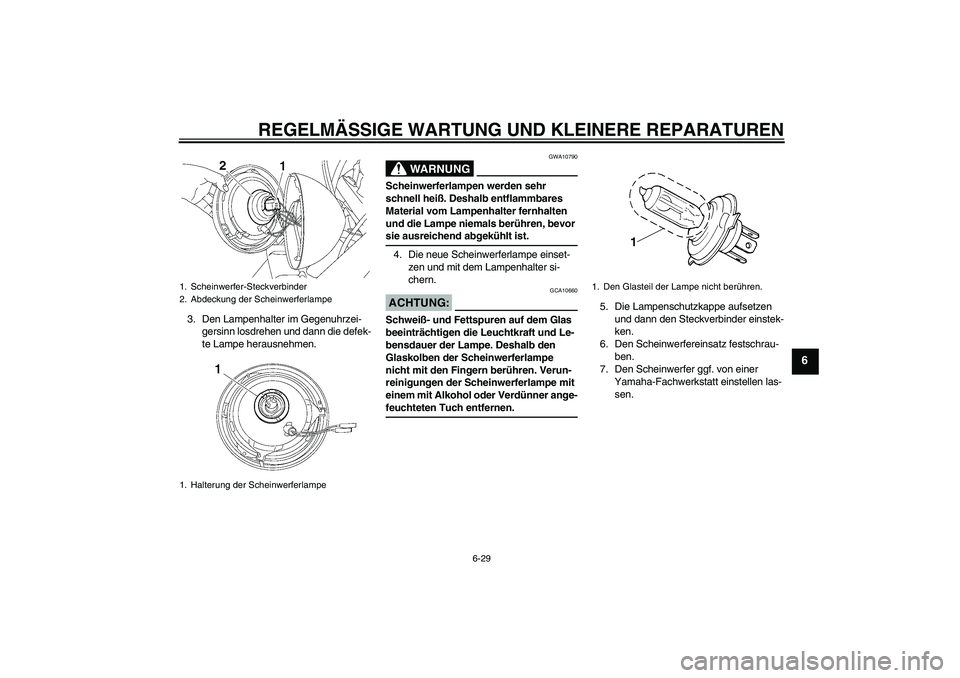

6-29
6
3. Den Lampenhalter im Gegenuhrzei-
gersinn losdrehen und dann die defek-
te Lampe herausnehmen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-feuchteten Tuch entfernen.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
U5SCG2G0.book Page 29 Friday, July 23, 2004 3:20 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

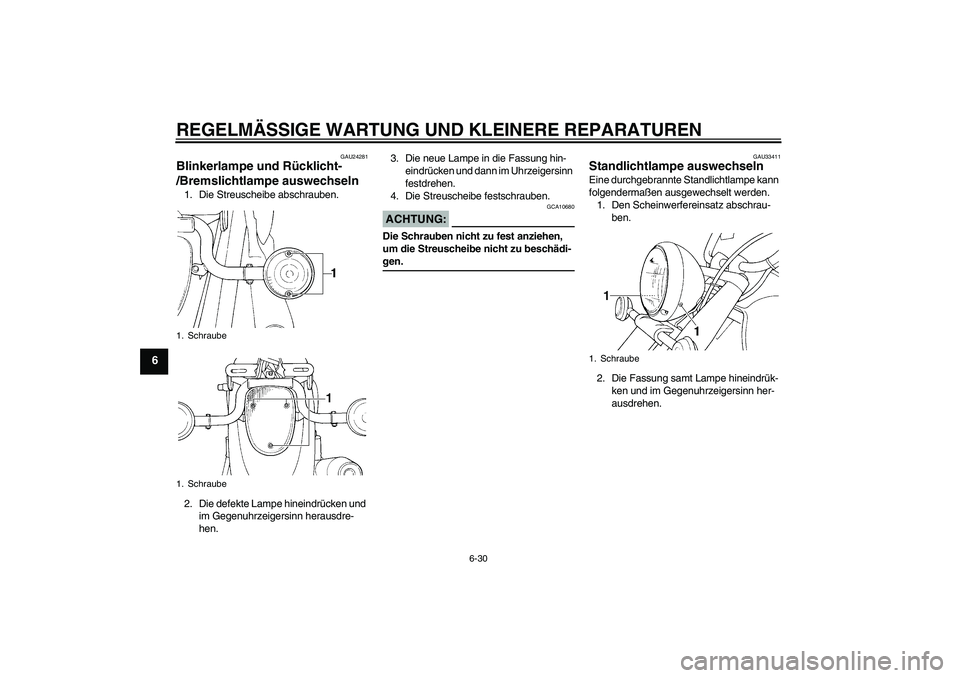

6-30
6
GAU24281
Blinkerlampe und Rücklicht-
/Bremslichtlampe auswechseln 1. Die Streuscheibe abschrauben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-gen.
GAU33411
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Fassung samt Lampe hineindrük-
ken und im Gegenuhrzeigersinn her-
ausdrehen.
1. Schraube
1. Schraube
1. Schraube
U5SCG2G0.book Page 30 Friday, July 23, 2004 3:20 PM

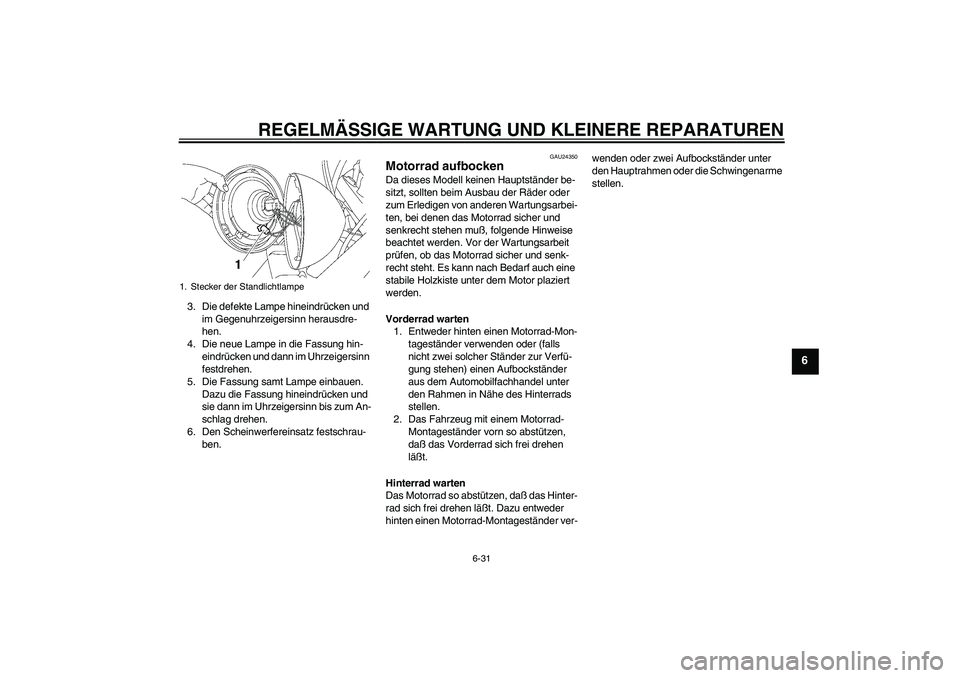

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
5. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muß, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor plaziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.
Hinterrad warten
Das Motorrad so abstützen, daß das Hinter-
rad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Stecker der Standlichtlampe
U5SCG2G0.book Page 31 Friday, July 23, 2004 3:20 PM

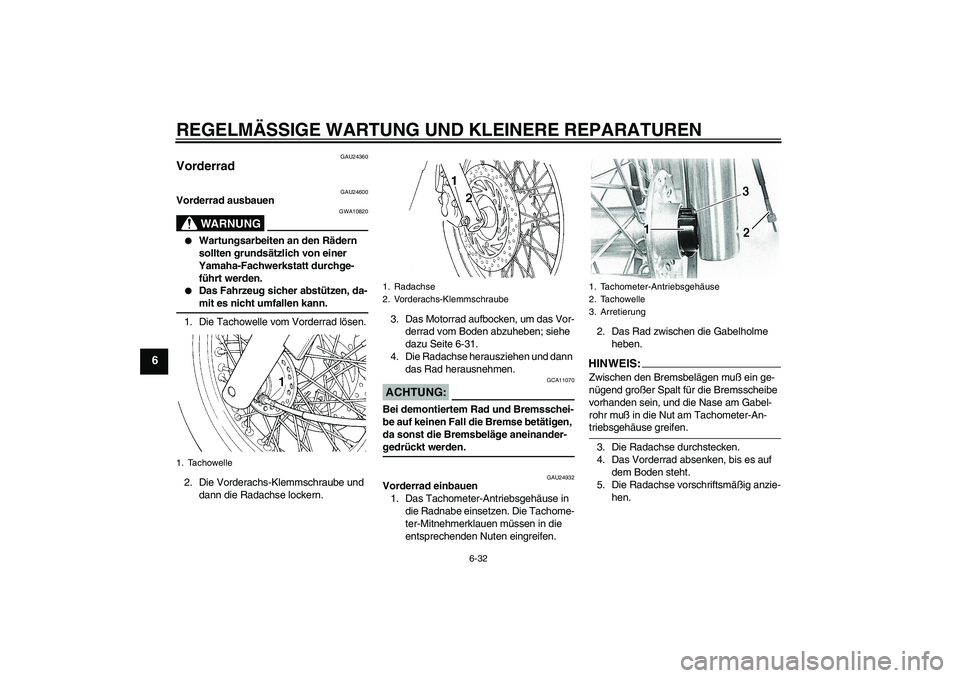

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
GAU24360
Vorderrad
GAU24600
Vorderrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Fahrzeug sicher abstützen, da-mit es nicht umfallen kann.
1. Die Tachowelle vom Vorderrad lösen.
2. Die Vorderachs-Klemmschraube und
dann die Radachse lockern.3. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-31.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
ACHTUNG:
GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-gedrückt werden.
GAU24932
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tachome-
ter-Mitnehmerklauen müssen in die
entsprechenden Nuten eingreifen.2. Das Rad zwischen die Gabelholme
heben.
HINWEIS:Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein, und die Nase am Gabel-
rohr muß in die Nut am Tachometer-An-triebsgehäuse greifen.
3. Die Radachse durchstecken.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Die Radachse vorschriftsmäßig anzie-
hen.
1. Tachowelle
1. Radachse
2. Vorderachs-Klemmschraube
1. Tachometer-Antriebsgehäuse
2. Tachowelle
3. Arretierung
U5SCG2G0.book Page 32 Friday, July 23, 2004 3:20 PM
