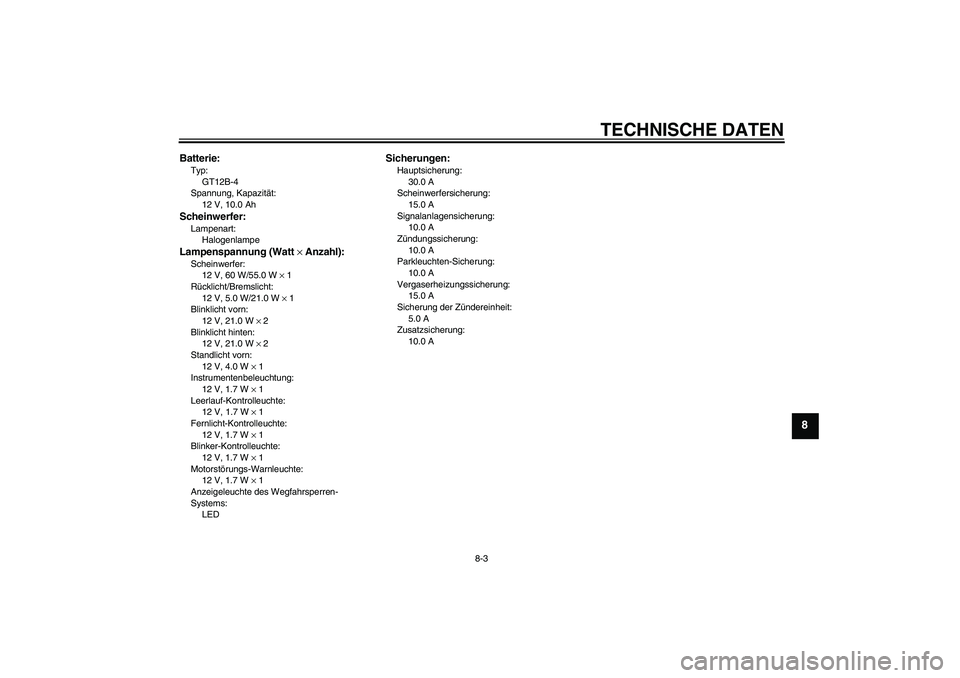

TECHNISCHE DATEN
8-3
8
Batterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 1
Leerlauf-Kontrolleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrolleuchte:
12 V, 1.7 W × 1
Blinker-Kontrolleuchte:
12 V, 1.7 W × 1
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Vergaserheizungssicherung:
15.0 A
Sicherung der Zündereinheit:
5.0 A
Zusatzsicherung:
10.0 A
U5SCG2G0.book Page 3 Friday, July 23, 2004 3:20 PM

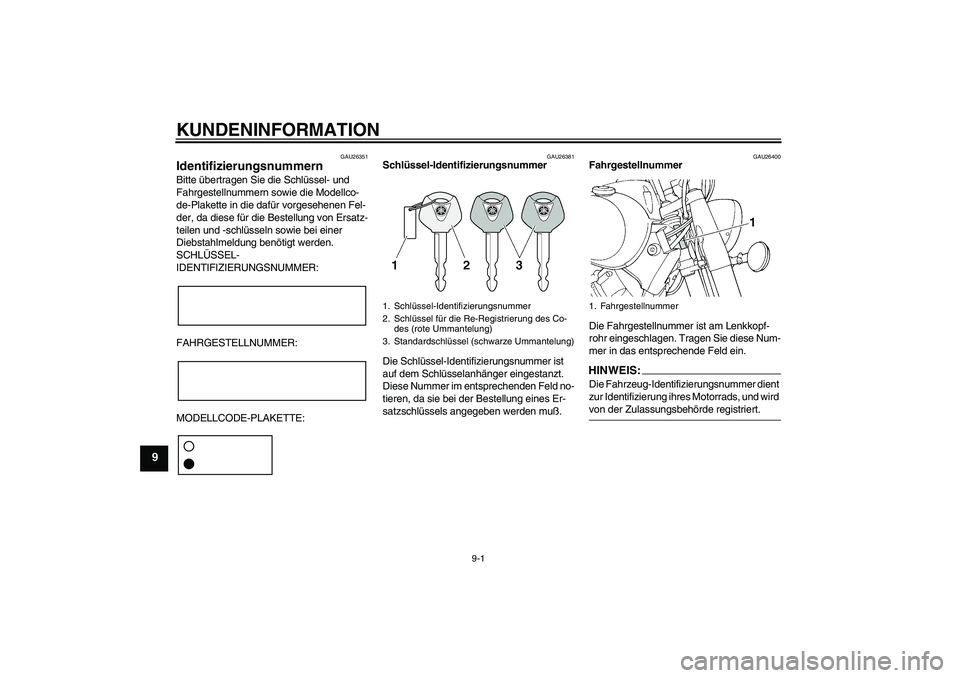

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÃœSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5SCG2G0.book Page 1 Friday, July 23, 2004 3:20 PM

KUNDENINFORMATION
9-2
9
GAU26470

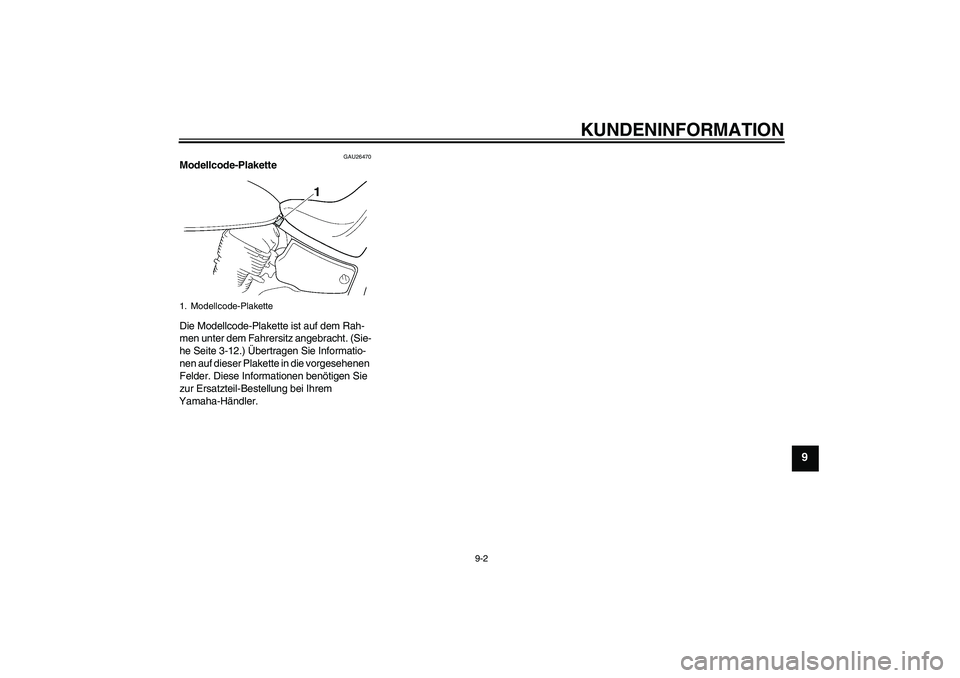

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-12.) Ãœbertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U5SCG2G0.book Page 2 Friday, July 23, 2004 3:20 PM

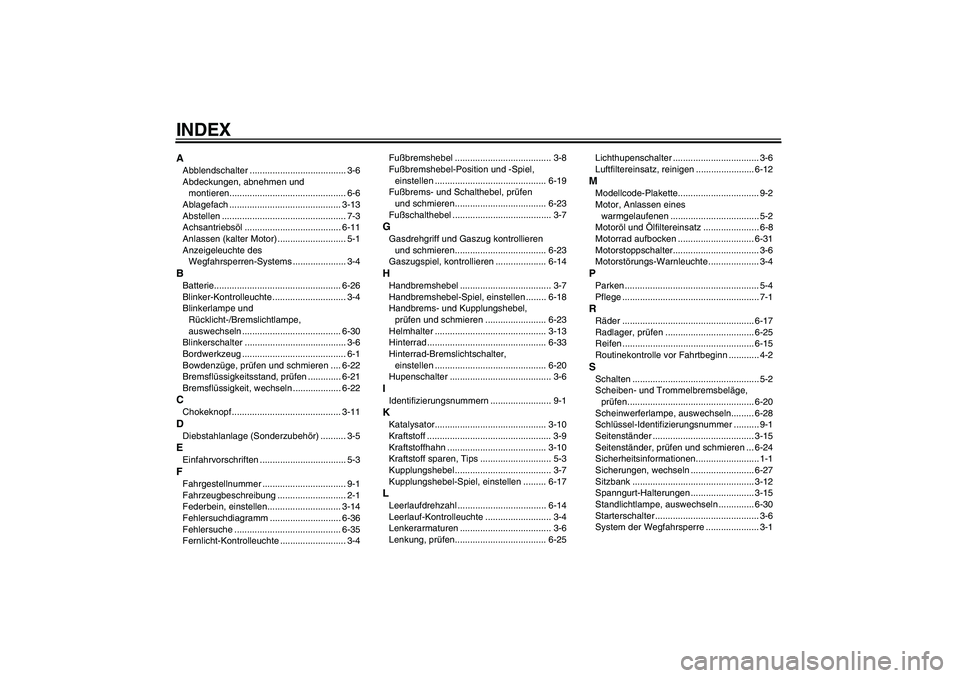

INDEXAAbblendschalter ...................................... 3-6
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Ablagefach ............................................ 3-13
Abstellen ................................................. 7-3
Achsantriebsöl ...................................... 6-11
Anlassen (kalter Motor) ........................... 5-1
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-26
Blinker-Kontrolleuchte ............................. 3-4
Blinkerlampe und
Rücklicht-/Bremslichtlampe,
auswechseln ....................................... 6-30
Blinkerschalter ........................................ 3-6
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............. 6-21
Bremsflüssigkeit, wechseln ................... 6-22CChokeknopf ........................................... 3-11DDiebstahlanlage (Sonderzubehör) .......... 3-5EEinfahrvorschriften .................................. 5-3FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen............................. 3-14
Fehlersuchdiagramm ............................ 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrolleuchte .......................... 3-4Fußbremshebel ...................................... 3-8
Fußbremshebel-Position und -Spiel,
einstellen ............................................ 6-19
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-23
Fußschalthebel ....................................... 3-7
GGasdrehgriff und Gaszug kontrollieren
und schmieren.................................... 6-23
Gaszugspiel, kontrollieren .................... 6-14HHandbremshebel .................................... 3-7
Handbremshebel-Spiel, einstellen ........ 6-18
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Helmhalter ............................................ 3-13
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-20
Hupenschalter ........................................ 3-6IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-10
Kraftstoff ................................................. 3-9
Kraftstoffhahn ....................................... 3-10
Kraftstoff sparen, Tips ............................ 5-3
Kupplungshebel ...................................... 3-7
Kupplungshebel-Spiel, einstellen ......... 6-17LLeerlaufdrehzahl ................................... 6-14
Leerlauf-Kontrolleuchte .......................... 3-4
Lenkerarmaturen .................................... 3-6
Lenkung, prüfen.................................... 6-25Lichthupenschalter .................................. 3-6
Luftfiltereinsatz, reinigen ....................... 6-12
MModellcode-Plakette................................ 9-2
Motor, Anlassen eines
warmgelaufenen ................................... 5-2
Motoröl und Ölfiltereinsatz ...................... 6-8
Motorrad aufbocken .............................. 6-31
Motorstoppschalter.................................. 3-6
Motorstörungs-Warnleuchte .................... 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-25
Reifen .................................................... 6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-20
Scheinwerferlampe, auswechseln......... 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-15
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-27
Sitzbank ................................................ 3-12
Spanngurt-Halterungen ......................... 3-15
Standlichtlampe, auswechseln .............. 6-30
Starterschalter ......................................... 3-6
System der Wegfahrsperre ..................... 3-1
U5SCG2G0.book Page 1 Friday, July 23, 2004 3:20 PM

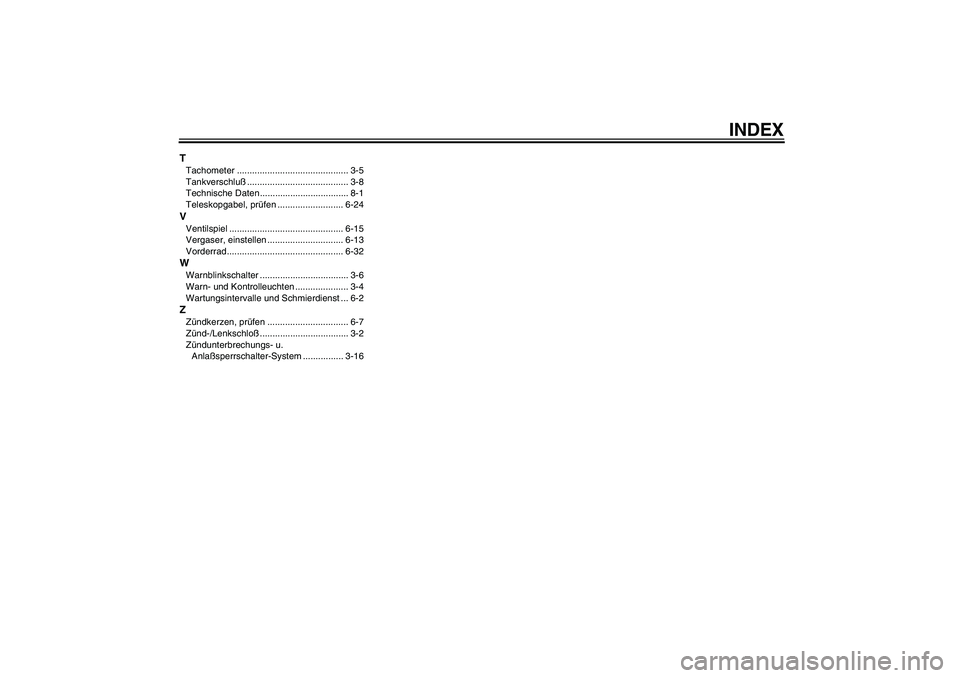

INDEX
TTachometer ............................................ 3-5
Tankverschluß........................................ 3-8
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel ............................................. 6-15
Vergaser, einstellen .............................. 6-13
Vorderrad.............................................. 6-32WWarnblinkschalter ................................... 3-6
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-7
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-16
U5SCG2G0.book Page 2 Friday, July 23, 2004 3:20 PM
