ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6

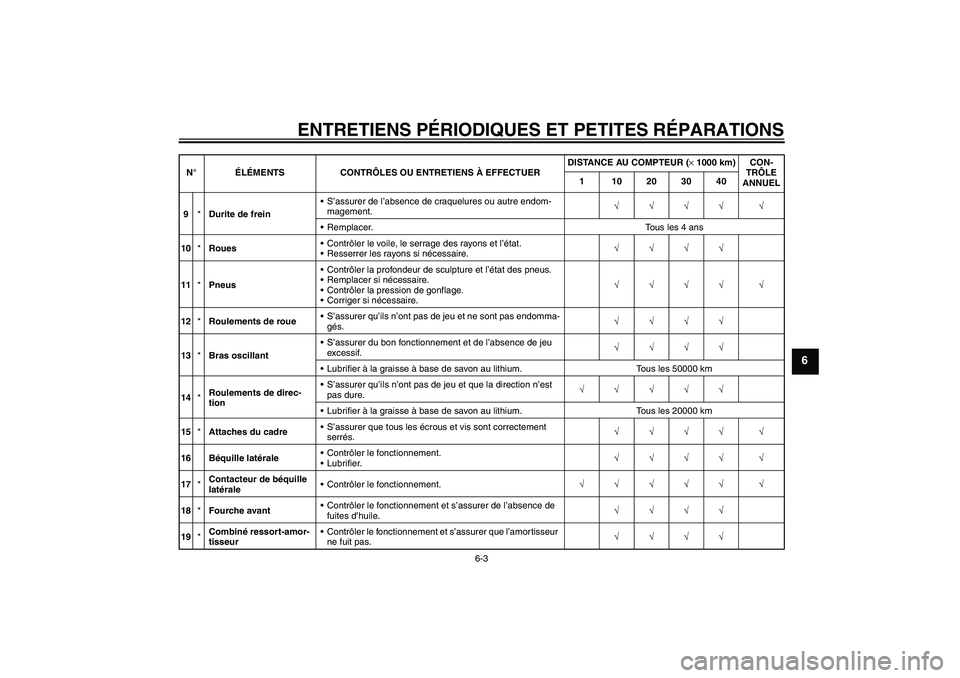

9*Durite de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
10*RouesContrôler le voile, le serrage des rayons et l’état.
Resserrer les rayons si nécessaire.√√√√
11*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
12*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
13*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
16 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
17*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
18*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
19*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U5SCFRF0.book Page 3 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
20*CarburateursContrôler le fonctionnement du starter.
Régler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
22Élément du filtre à huile
moteurRemplacer.√√√
23Huile de couple coni-
que arrièreContrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√ √
Changer.√√√
24*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
25Pièces mobiles et câ-
blesLubrifier.√√√√ √
26*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
27*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
28*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040U5SCFRF0.book Page 4 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU18660

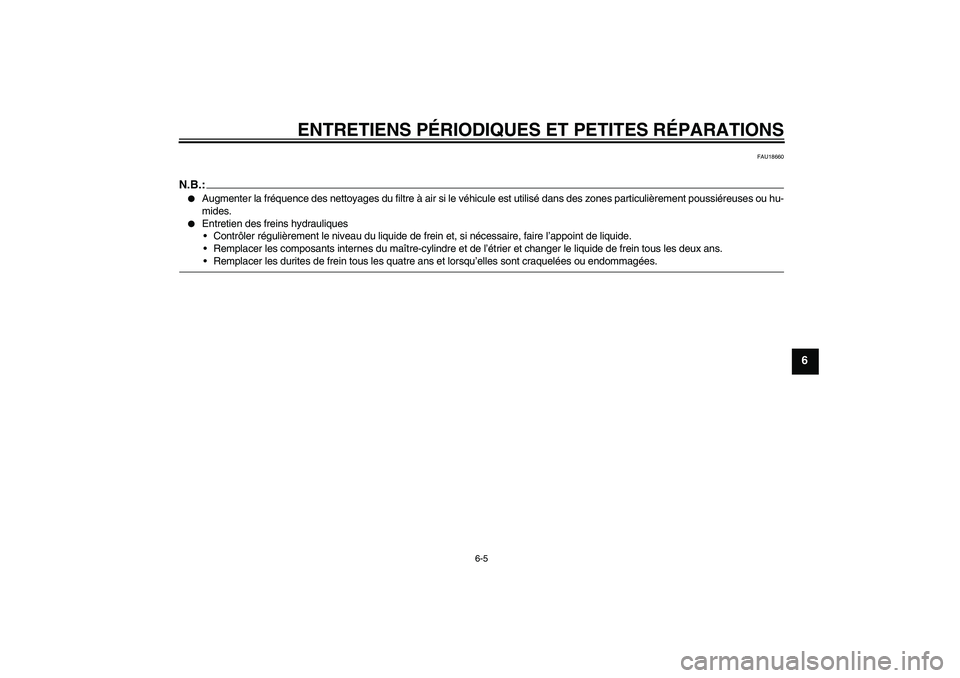

N.B.:

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U5SCFRF0.book Page 5 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18771

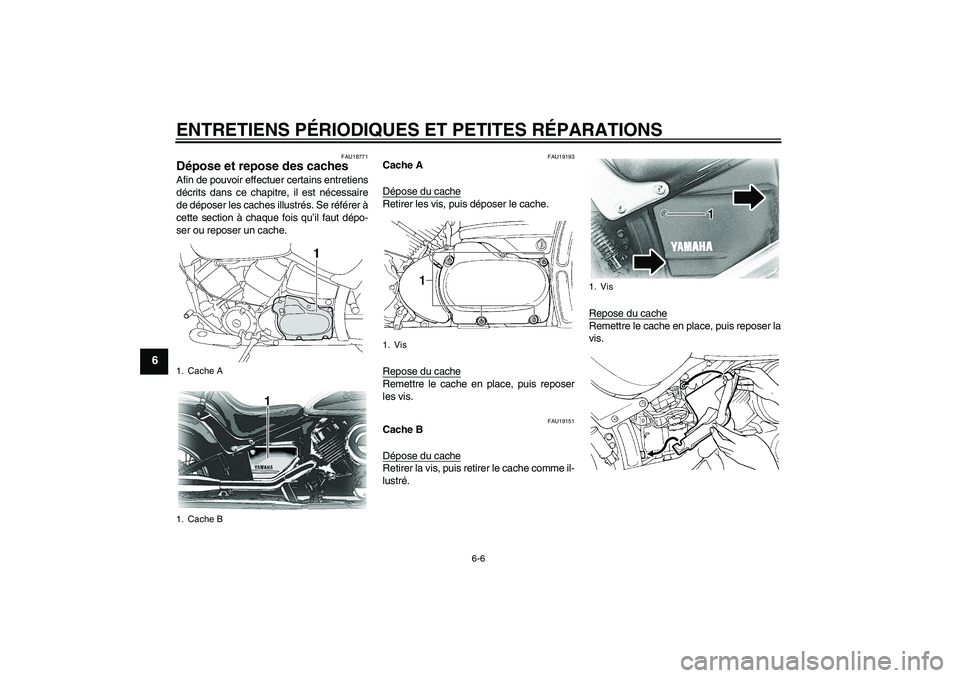

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU19193
Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.
Repose du cacheRemettre le cache en place, puis reposer
les vis.
FAU19151
Cache B
Dépose du cacheRetirer la vis, puis retirer le cache comme il-
lustré.Repose du cache
Remettre le cache en place, puis reposer la
vis.
1. Cache A
1. Cache B
1. Vis
1. Vis
U5SCFRF0.book Page 6 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU19543

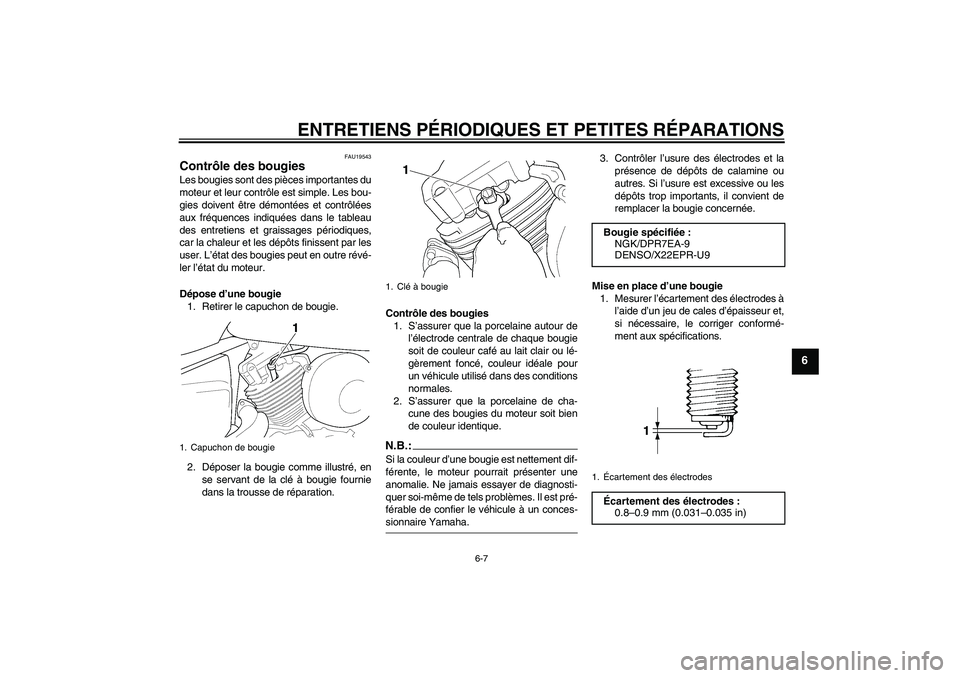

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et leur contrôle est simple. Les bou-
gies doivent être démontées et contrôlées
aux fréquences indiquées dans le tableau
des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les
user. L’état des bougies peut en outre révé-
ler l’état du moteur.
Dépose d’une bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie
soit de couleur café au lait clair ou lé-
gèrement foncé, couleur idéale pour
un véhicule utilisé dans des conditions
normales.
2. S’assurer que la porcelaine de cha-
cune des bougies du moteur soit bien
de couleur identique.
N.B.:Si la couleur d’une bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.3. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie concernée.
Mise en place d’une bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée :
NGK/DPR7EA-9
DENSO/X22EPR-U9
1.Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
U5SCFRF0.book Page 7 Tuesday, March 22, 2005 5:30 PM

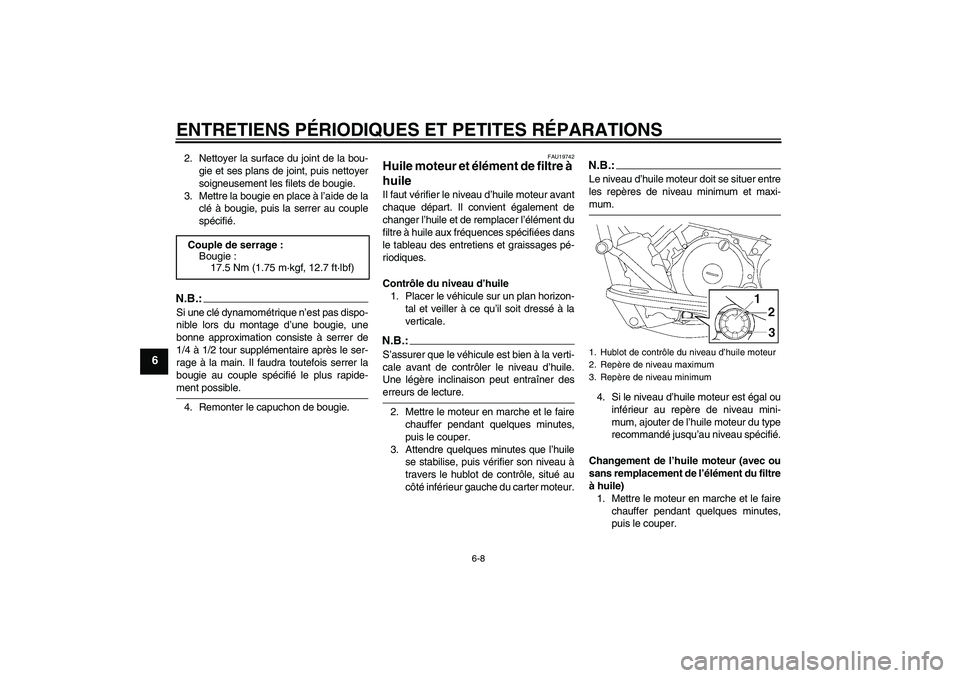

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
FAU19742
Huile moteur et élément de filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper. Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U5SCFRF0.book Page 8 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6

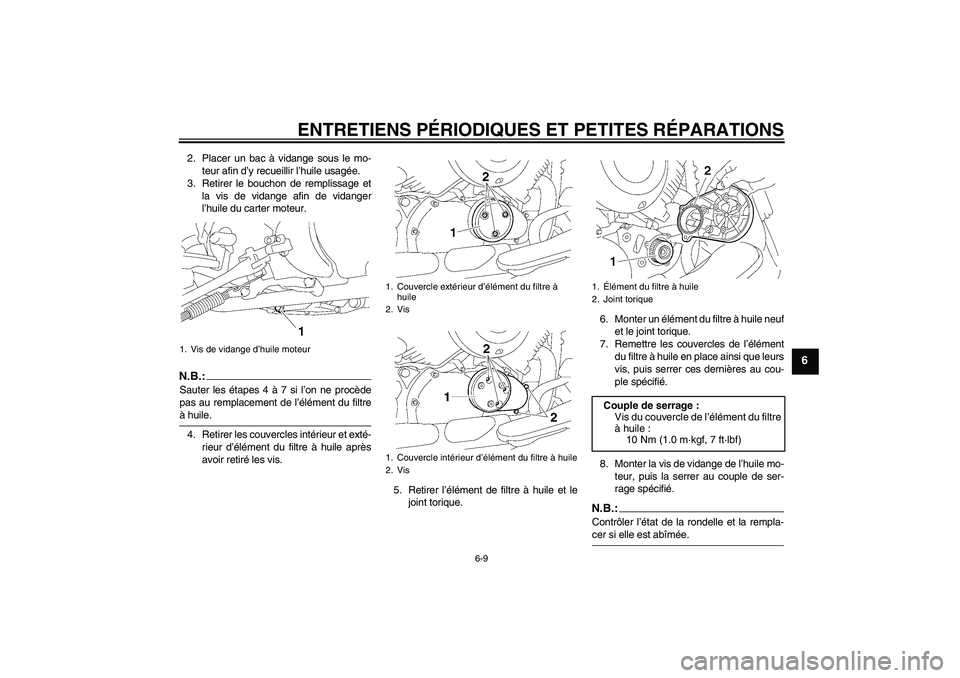

2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.:Sauter les étapes 4 à 7 si l’on ne procède
pas au remplacement de l’élément du filtreà huile.
4. Retirer les couvercles intérieur et exté-
rieur d’élément du filtre à huile après
avoir retiré les vis.
5. Retirer l’élément de filtre à huile et le
joint torique.6. Monter un élément du filtre à huile neuf
et le joint torique.
7. Remettre les couvercles de l’élément
du filtre à huile en place ainsi que leurs
vis, puis serrer ces dernières au cou-
ple spécifié.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
1. Vis de vidange d’huile moteur
1. Couvercle extérieur d’élément du filtre à
huile
2. Vis
1. Couvercle intérieur d’élément du filtre à huile
2. Vis
1.Élément du filtre à huile
2. Joint torique
Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7 ft·lbf)
U5SCFRF0.book Page 9 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

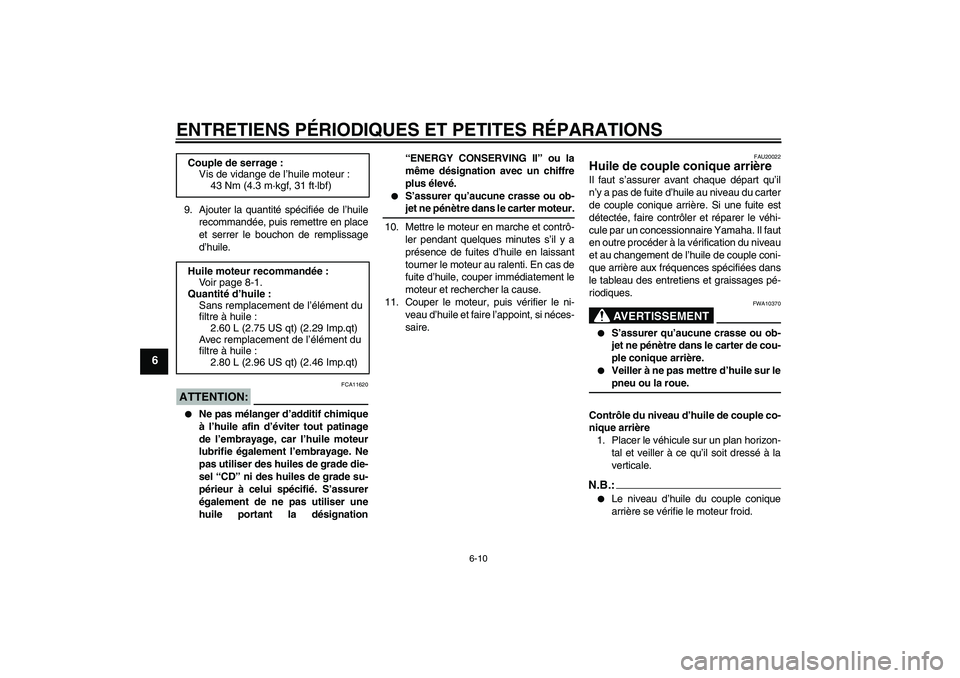

9. Ajouter la quantité spécifiée de l’huile
recommandée, puis remettre en place
et serrer le bouchon de remplissage
d’huile.ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU20022
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau
et au changement de l’huile de couple coni-
que arrière aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
AVERTISSEMENT
FWA10370


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de cou-
ple conique arrière.


Veiller à ne pas mettre d’huile sur lepneu ou la roue.
Contrôle du niveau d’huile de couple co-
nique arrière
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.:

Le niveau d’huile du couple conique
arrière se vérifie le moteur froid. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
2.60 L (2.75 US qt) (2.29 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
2.80 L (2.96 US qt) (2.46 Imp.qt)
U5SCFRF0.book Page 10 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6

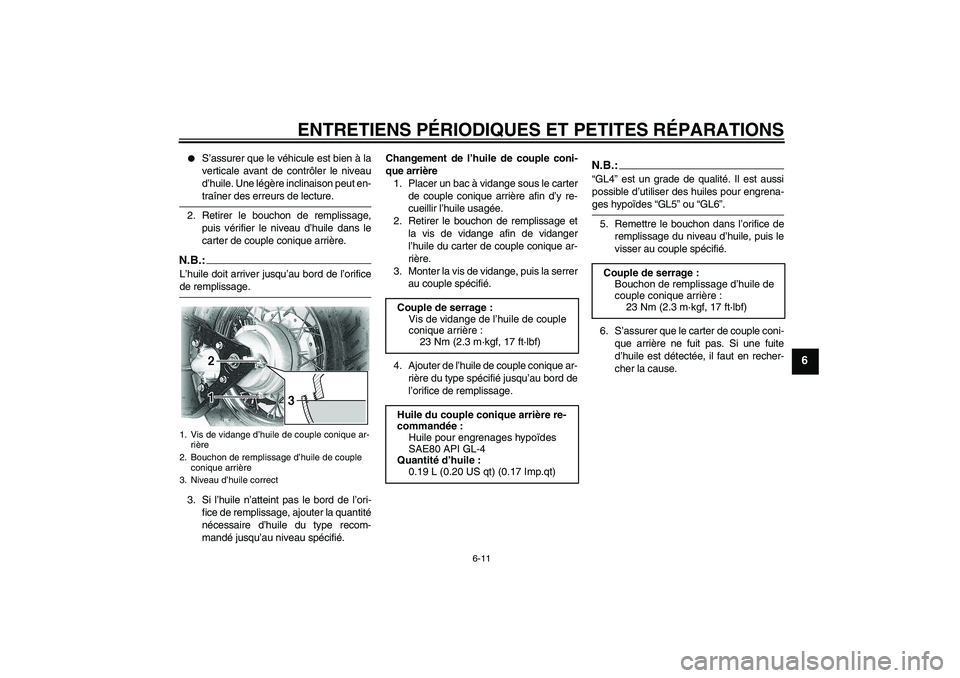

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut en-traîner des erreurs de lecture.
2. Retirer le bouchon de remplissage,
puis vérifier le niveau d’huile dans le
carter de couple conique arrière.
N.B.:L’huile doit arriver jusqu’au bord de l’orificede remplissage.
3. Si l’huile n’atteint pas le bord de l’ori-
fice de remplissage, ajouter la quantité
nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.Changement de l’huile de couple coni-
que arrière
1. Placer un bac à vidange sous le carter
de couple conique arrière afin d’y re-
cueillir l’huile usagée.
2. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter de couple conique ar-
rière.
3. Monter la vis de vidange, puis la serrer
au couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.
N.B.:“GL4” est un grade de qualité. Il est aussi
possible d’utiliser des huiles pour engrena-ges hypoïdes “GL5” ou “GL6”.
5. Remettre le bouchon dans l’orifice de
remplissage du niveau d’huile, puis le
visser au couple spécifié.
6. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
1. Vis de vidange d’huile de couple conique ar-
rière
2. Bouchon de remplissage d’huile de couple
conique arrière
3. Niveau d’huile correct
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile du couple conique arrière re-
commandée :
Huile pour engrenages hypoïdes
SAE80 API GL-4
Quantité d’huile :
0.19 L (0.20 US qt) (0.17 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5SCFRF0.book Page 11 Tuesday, March 22, 2005 5:30 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU33381

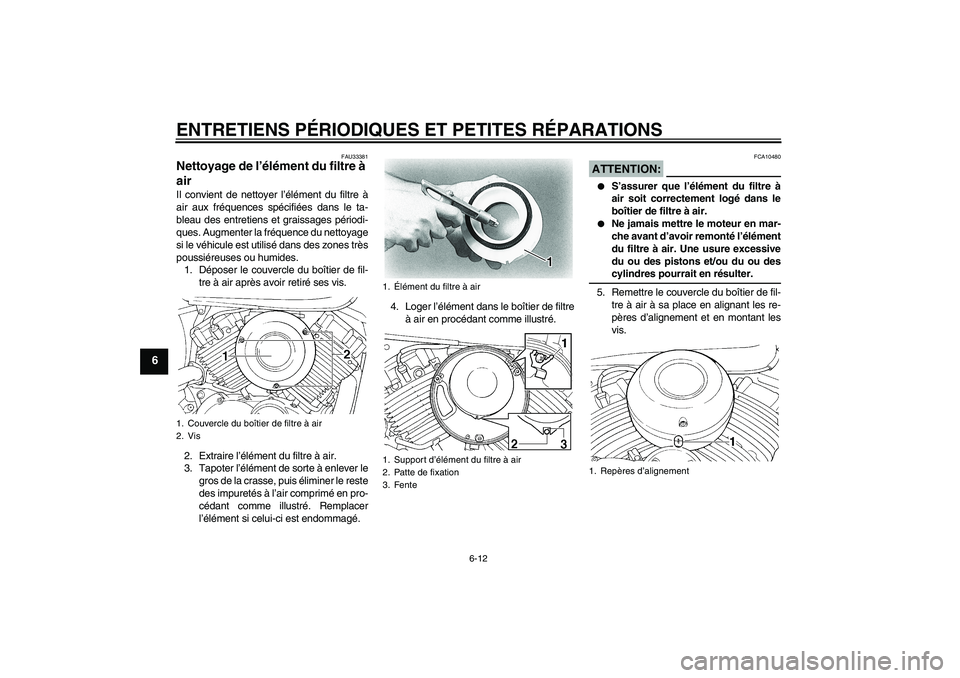

Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Déposer le couvercle du boîtier de fil-
tre à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air.
3. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés à l’air comprimé en pro-
cédant comme illustré. Remplacer
l’élément si celui-ci est endommagé.4. Loger l’élément dans le boîtier de filtre
à air en procédant comme illustré.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
5. Remettre le couvercle du boîtier de fil-
tre à air à sa place en alignant les re-
pères d’alignement et en montant les
vis.
1. Couvercle du boîtier de filtre à air
2. Vis
1.Élément du filtre à air
1. Support d’élément du filtre à air
2. Patte de fixation
3. Fente
1. Repères d’alignement
U5SCFRF0.book Page 12 Tuesday, March 22, 2005 5:30 PM
