YAMAHA XVS950 2009 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

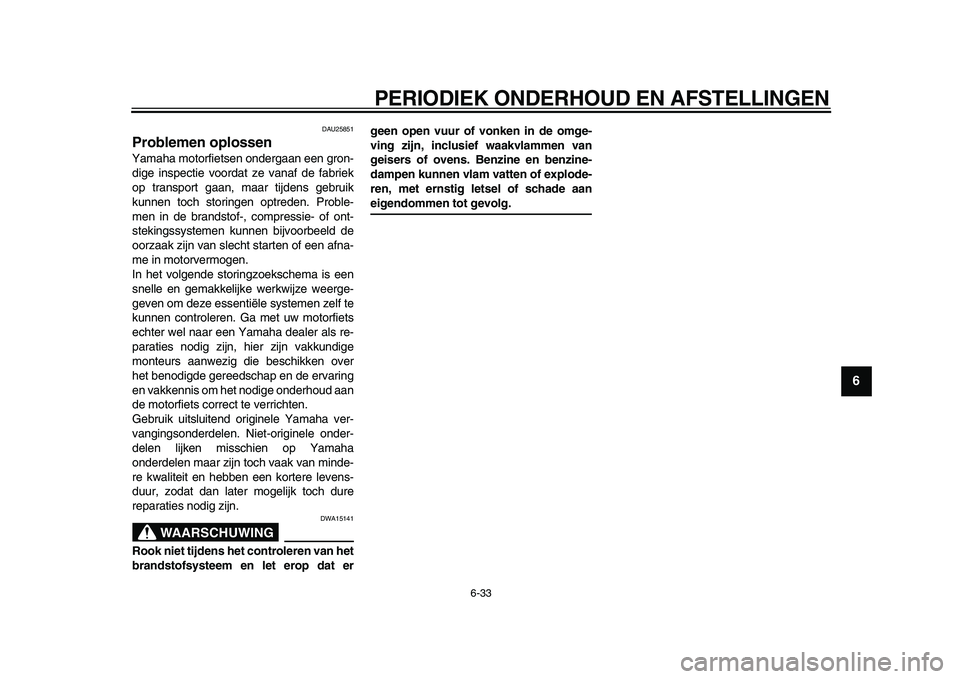

6-33
2
3
4
5
67
8
9

DAU25851
Problemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud aan
de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING

DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat ergeen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.

PERIODIEK ONDERHOUD EN AFSTELLINGEN

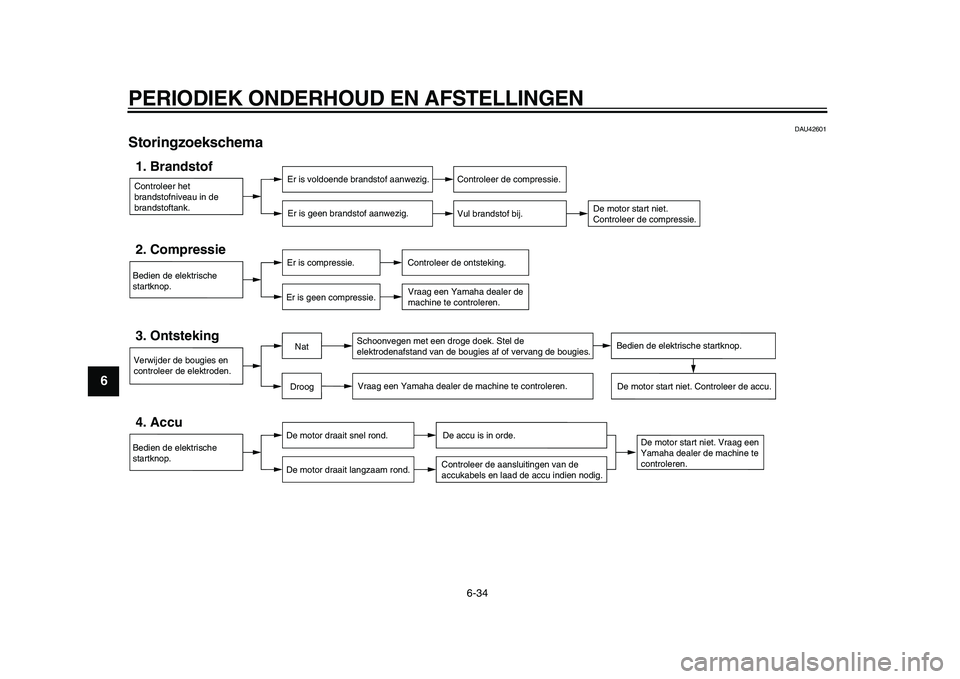

6-34
1
2
3
4
5
6
7
8
9

DAU42601
Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.

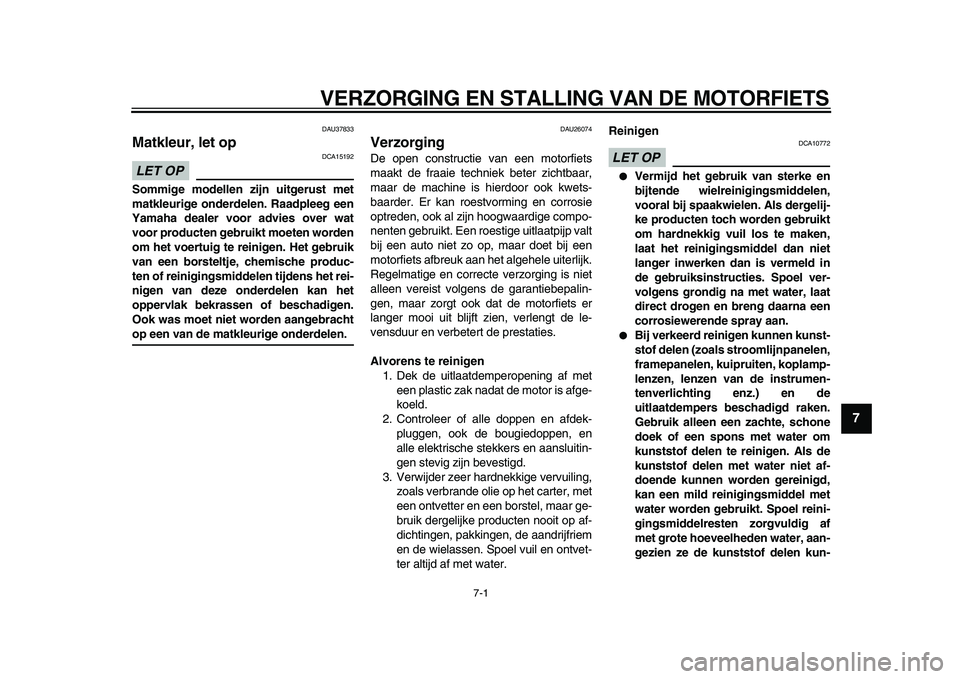

7-1
2
3
4
5
6
78
9

VERZORGING EN STALLING VAN DE MOTORFIETS
DAU37833
Matkleur, let op
LET OP

DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26074
Verzorging
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige compo-
nenten gebruikt. Een roestige uitlaatpijp valt
bij een auto niet zo op, maar doet bij een
motorfiets afbreuk aan het algehele uiterlijk.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar zorgt ook dat de motorfiets er
langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder zeer hardnekkige vervuiling,
zoals verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, de aandrijfriem
en de wielassen. Spoel vuil en ontvet-
ter altijd af met water.
Reinigen
LET OP

DCA10772

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.

Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water, aan-
gezien ze de kunststof delen kun-

VERZORGING EN STALLING VAN DE MOTORFIETS

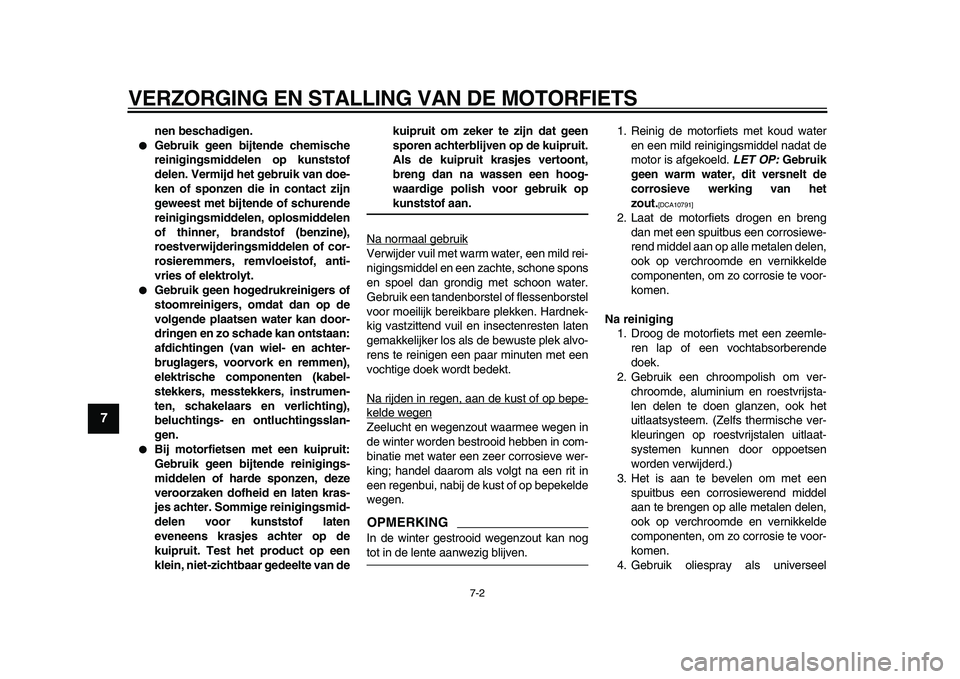

7-2
1
2
3
4
5
6
7
8
9

nen beschadigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van dekuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone spons
en spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessenborstel
voor moeilijk bereikbare plekken. Hardnek-
kig vastzittend vuil en insectenresten laten
gemakkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING

In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld.
LET OP:
Gebruik
geen warm water, dit versnelt de
corrosieve werking van het
zout.
[DCA10791]

2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel

VERZORGING EN STALLING VAN DE MOTORFIETS

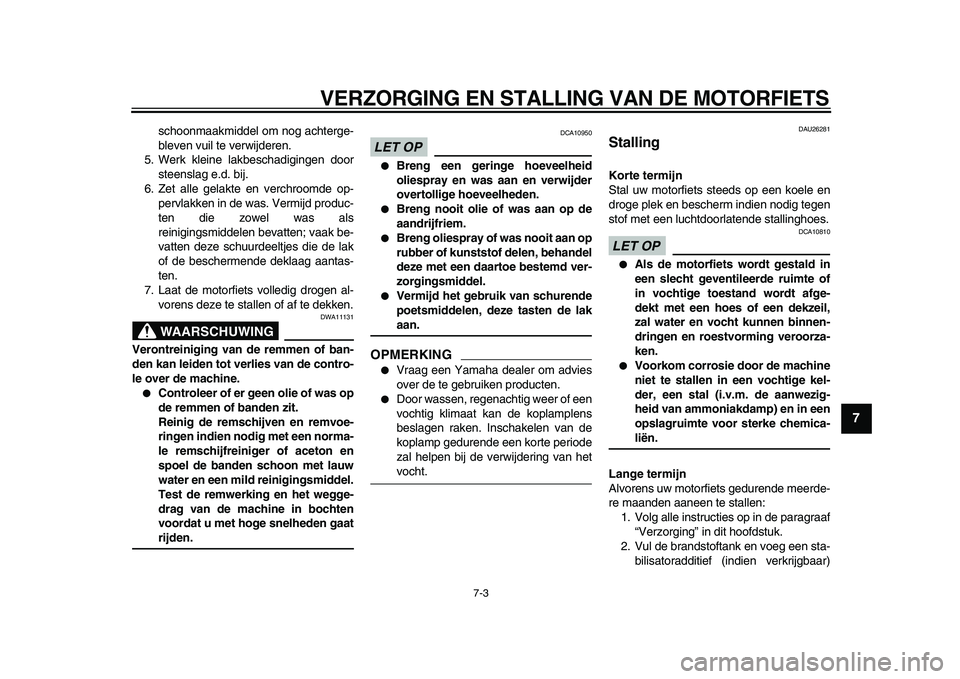

7-3
2
3
4
5
6
78
9

schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
6. Zet alle gelakte en verchroomde op-
pervlakken in de was. Vermijd produc-
ten die zowel was als
reinigingsmiddelen bevatten; vaak be-
vatten deze schuurdeeltjes die de lak
of de beschermende deklaag aantas-
ten.
7. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.
WAARSCHUWING

DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP

DCA10950

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng nooit olie of was aan op de
aandrijfriem.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING


Vraag een Yamaha dealer om advies
over de te gebruiken producten.

Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26281
Stalling
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP

DCA10810

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)

VERZORGING EN STALLING VAN DE MOTORFIETS

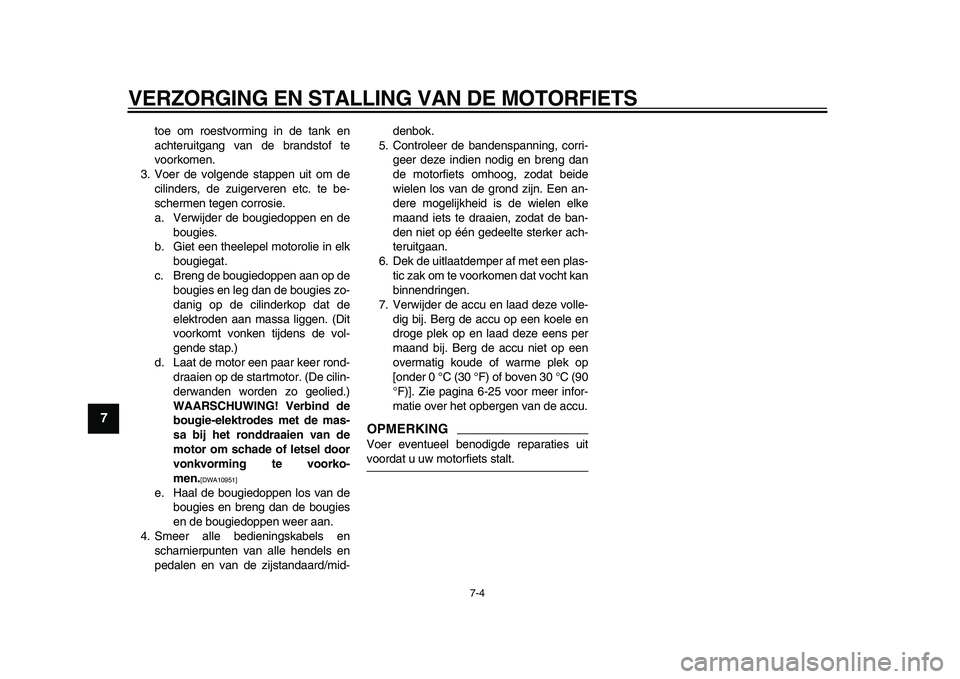

7-4
1
2
3
4
5
6
7
8
9

toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10951]

e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-25 voor meer infor-
matie over het opbergen van de accu.
OPMERKING

Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.

8-1
2
3
4
5
6
7
89

SPECIFICATIES
DAU2633T
Afmetingen:
Totale lengte:
2435 mm (95.9 in)
Totale breedte:
1000 mm (39.4 in)
Totale hoogte:
1080 mm (42.5 in)
Zadelhoogte:
675 mm (26.6 in)
Wielbasis:
1685 mm (66.3 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
3500 mm (137.8 in)
Gewicht:
Incl. olie en brandstof:
278.0 kg (613 lb)
Motor:
Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
942.0 cm
3

Boring
×
slag:
85.0
×
83.0 mm (3.35
×
3.27 in)
Compressieverhouding:
9.00 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump

Motorolie:
Type:
SAE 10W-30 of SAE 10W-40 of SAE
10W-50 of SAE 15W-40 of SAE 20W-40 of
SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Type/hoeveelheid:
ACW35/1
Bougie(s):
Fabrikant/model:
NGK/CPR7EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
72/43 (1.674)
Secundair reductiesysteem:
Riemaandrijving
Secundaire reductieverhouding:
70/30 (2.333)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
46/15 (3.067)
2e:
33/16 (2.063)
3e:
30/19 (1.579)
4e:
34/27 (1.259)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

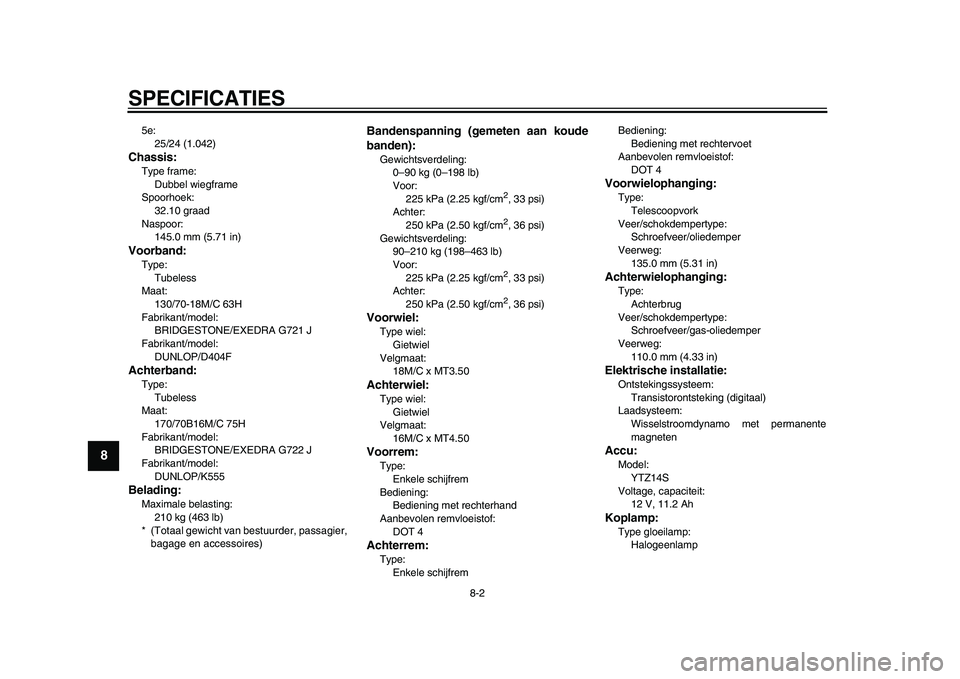

5e:
25/24 (1.042)
Chassis:
Type frame:
Dubbel wiegframe
Spoorhoek:
32.10 graad
Naspoor:
145.0 mm (5.71 in)
Voorband:
Type:
Tubeless
Maat:
130/70-18M/C 63H
Fabrikant/model:
BRIDGESTONE/EXEDRA G721 J
Fabrikant/model:
DUNLOP/D404F
Achterband:
Type:
Tubeless
Maat:
170/70B16M/C 75H
Fabrikant/model:
BRIDGESTONE/EXEDRA G722 J
Fabrikant/model:
DUNLOP/K555
Belading:
Maximale belasting:
210 kg (463 lb)
* (Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Gewichtsverdeling:
90–210 kg (198–463 lb)
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2
, 36 psi)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
18M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
16M/C x MT4.50
Voorrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfremBediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)
Achterwielophanging:
Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
110.0 mm (4.33 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp

SPECIFICATIES
8-3
2
3
4
5
6
7
89

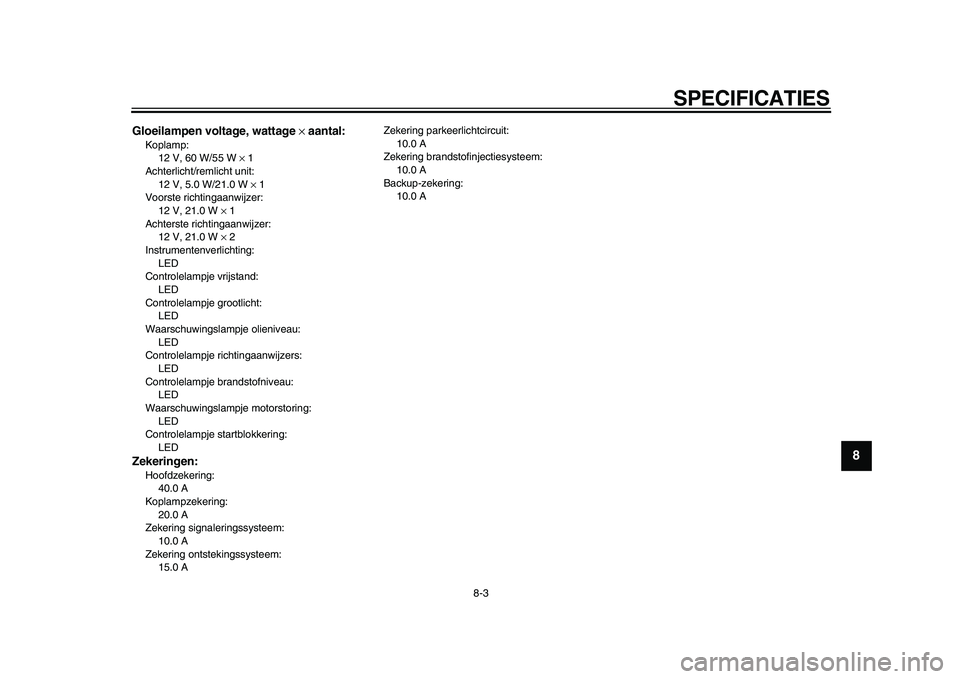

Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 21.0 W
×
1
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 AZekering parkeerlichtcircuit:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

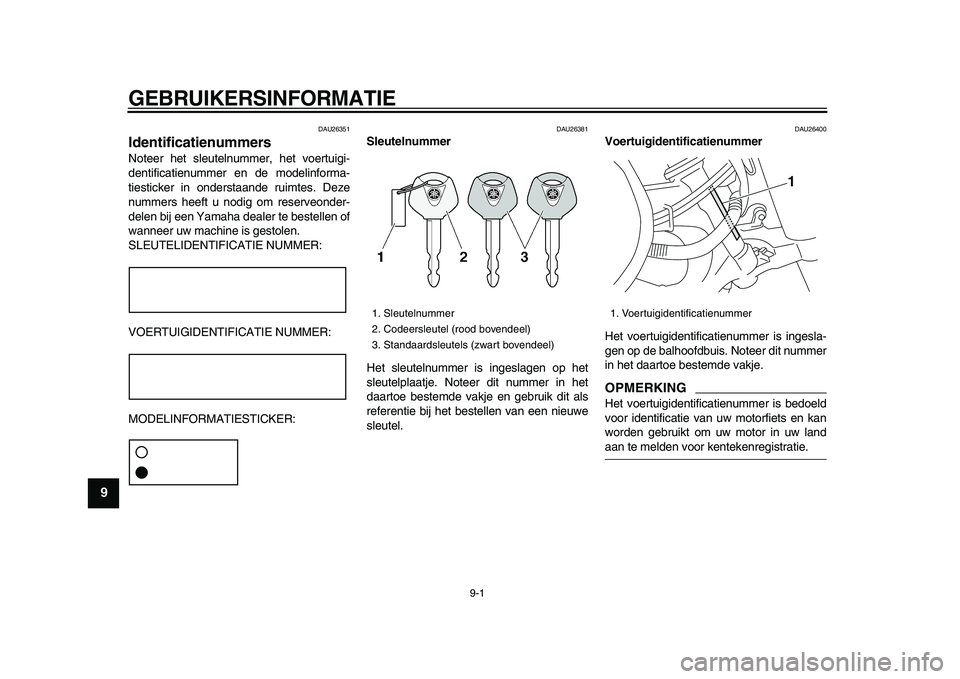

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1
