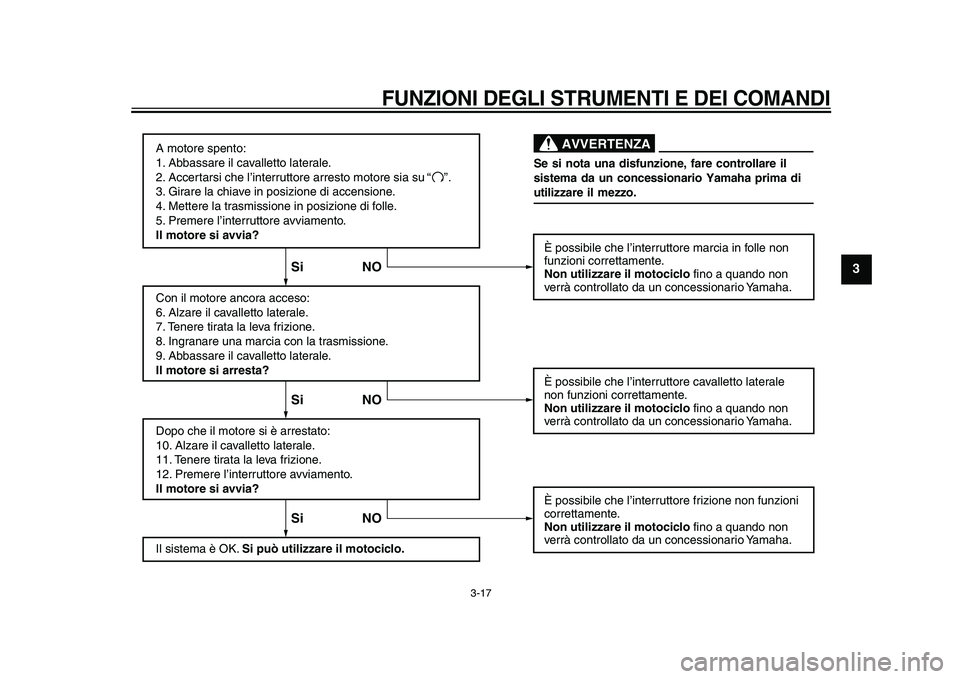

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
2
34
5
6
7
8
9
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
Page 32 of 84
4-1
1
2
3
4
5
6
7
8
9
PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
HAU15596

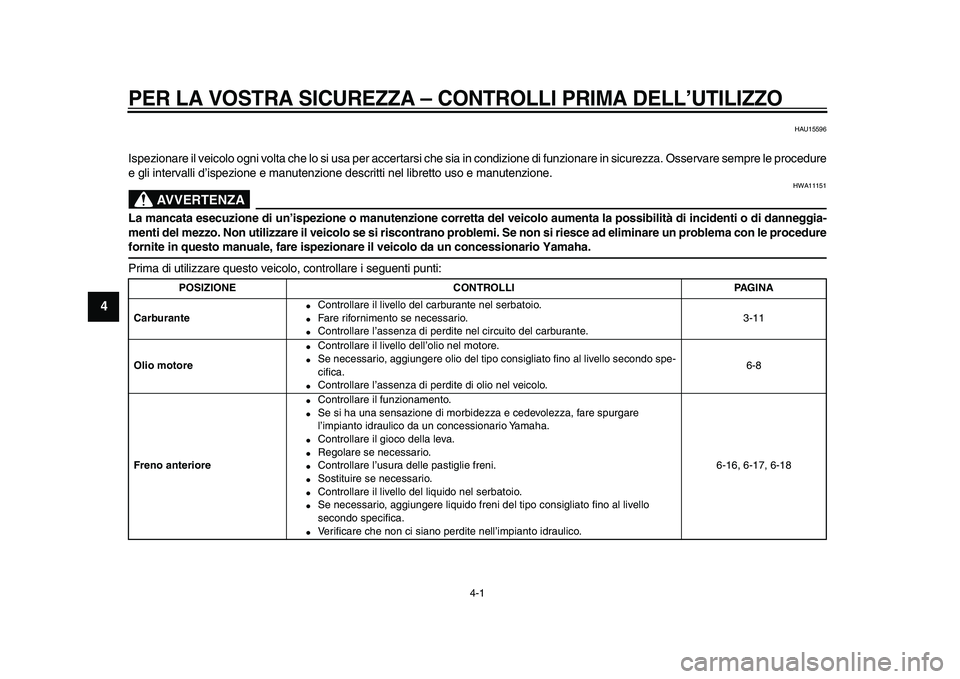

Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante
Controllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-11
Olio motore
Controllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo spe-
cifica.
Controllare l’assenza di perdite di olio nel veicolo.6-8
Freno anteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare se necessario.
Controllare l’usura delle pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-16, 6-17, 6-18
Page 33 of 84
PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
4-2
2
3
45
6
7
8
9
Freno posteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18
Frizione
Controllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-15
Manopola dell’acceleratore
Accertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.6-13, 6-21
Cavi di comando
Accertarsi che il movimento sia agevole.
Lubrificare se necessario.6-21
Ruote e pneumatici
Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-13, 6-15
Pedali freno e cambio
Accertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.6-22
Leve del freno e della frizione
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-22
Cavalletto laterale
Accertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-23
Fissaggi della parte ciclistica
Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
POSIZIONE CONTROLLI PAGINA
Page 34 of 84
PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
4-3
1
2
3
4
5
6
7
8
9

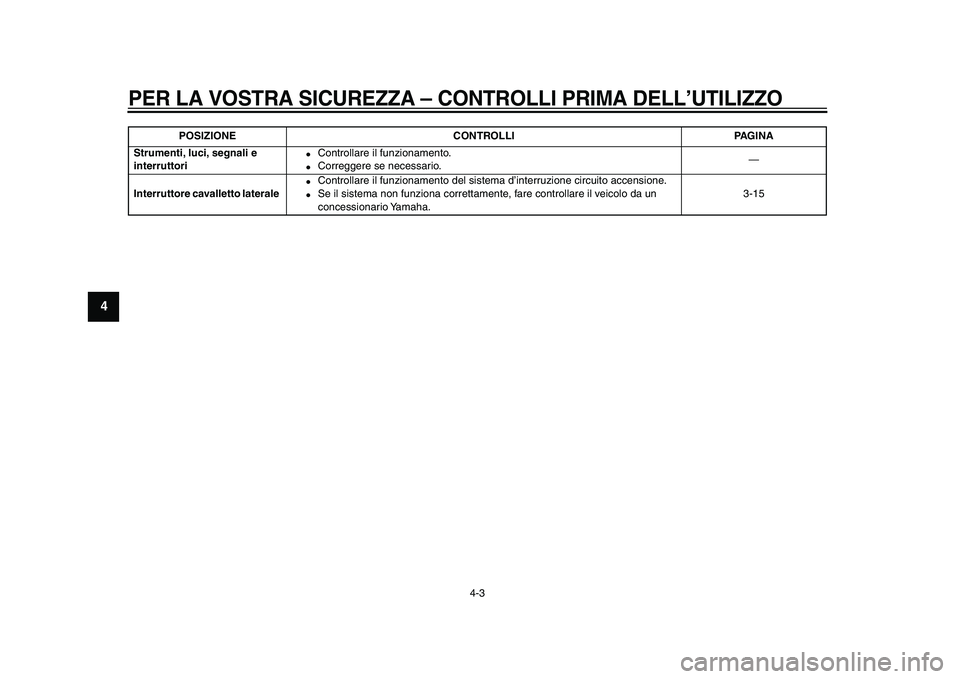

Strumenti, luci, segnali e
interruttori
Controllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale
Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un
concessionario Yamaha.3-15
POSIZIONE CONTROLLI PAGINA
Page 35 of 84
5-1
2
3
4
56
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU47150
NOTA
Questo modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, lo strumento
multifunzione indica il codice di errore
30, ma questo non è un malfunziona-
mento. Girare la chiave su “OFF” e poi
su “ON” per cancellare il codice di er-
rore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il motore
inizi a girare quando si preme l’interrut-
tore avviamento.
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, lo strumento
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di errore
e riavviare il motore.
HAU47230
Accensione del motore
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-16 per maggiori informa-
zioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio
Spia livello carburante
Spia guasto motore
Spia immobilizer
ATTENZIONE
HCA11831
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spia
d’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione di
folle. (Vedere pagina 5-2.) La spia
marcia in folle dovrebbe accendersi. In
caso negativo, far controllare il circuito
Page 36 of 84
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
1
2
3
4
5
6
7
8
9
elettrico da un concessionario
Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare bruscamen-
te quando il motore è freddo!
[HCA11041]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
HAU16671

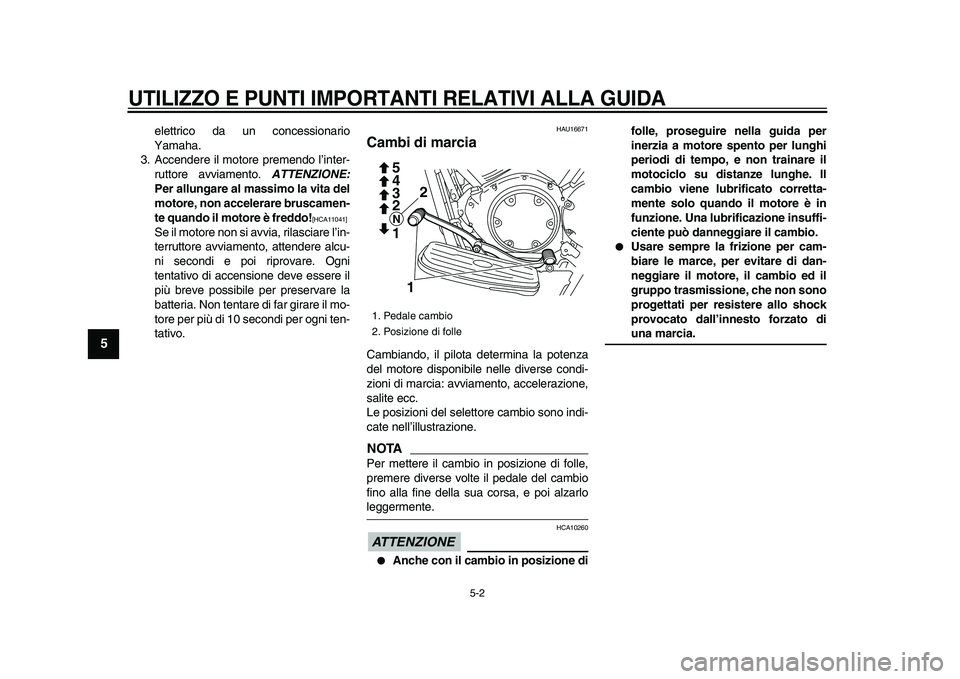

Cambi di marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA
Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE
HCA10260
Anche con il cambio in posizione difolle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Pedale cambio
2. Posizione di folle
1
2 3 4 5N12
Page 37 of 84
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
2
3
4
56
7
8
9
HAU16810

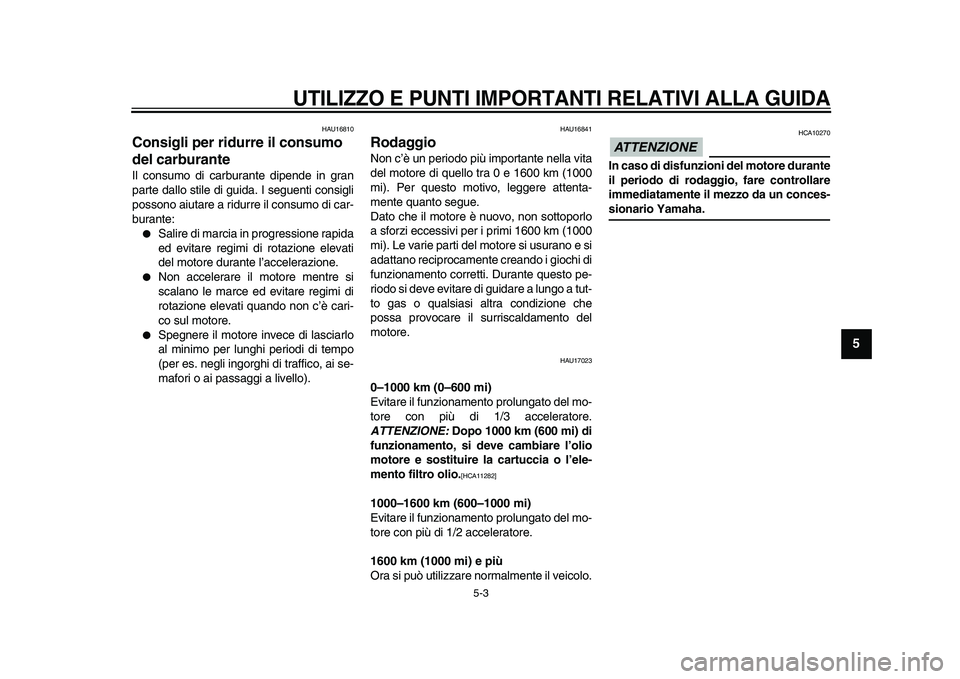

Consigli per ridurre il consumo
del carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17023
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
ATTENZIONE:
Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11282]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-
sionario Yamaha.
Page 38 of 84
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
1
2
3
4
5
6
7
8
9

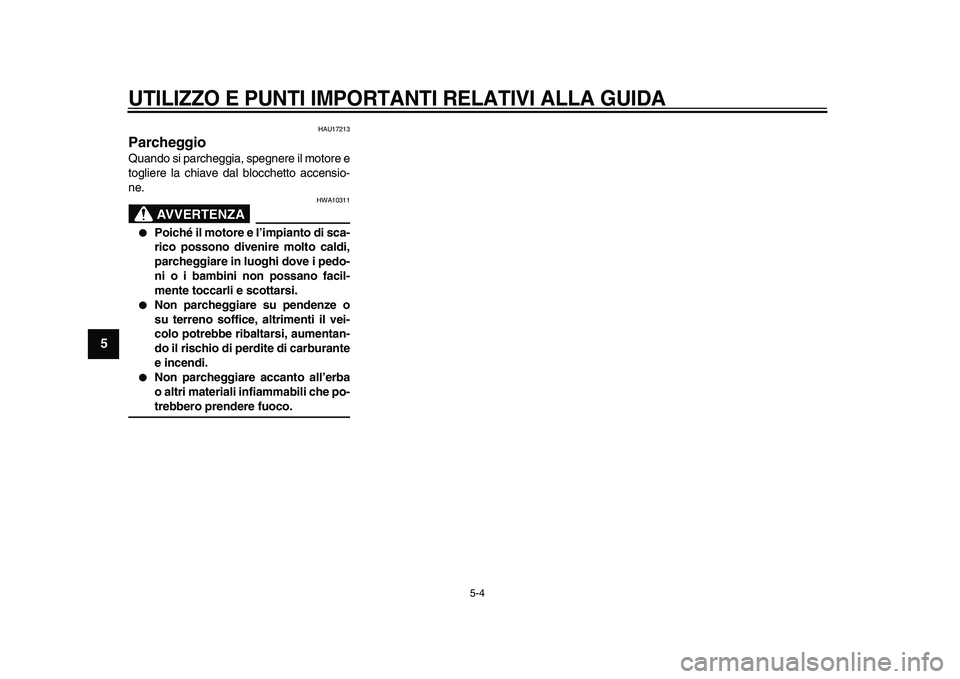

HAU17213
Parcheggio
Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
Non parcheggiare su pendenze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
do il rischio di perdite di carburante
e incendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
Page 39 of 84
6-1
2
3
4
5
67
8
9

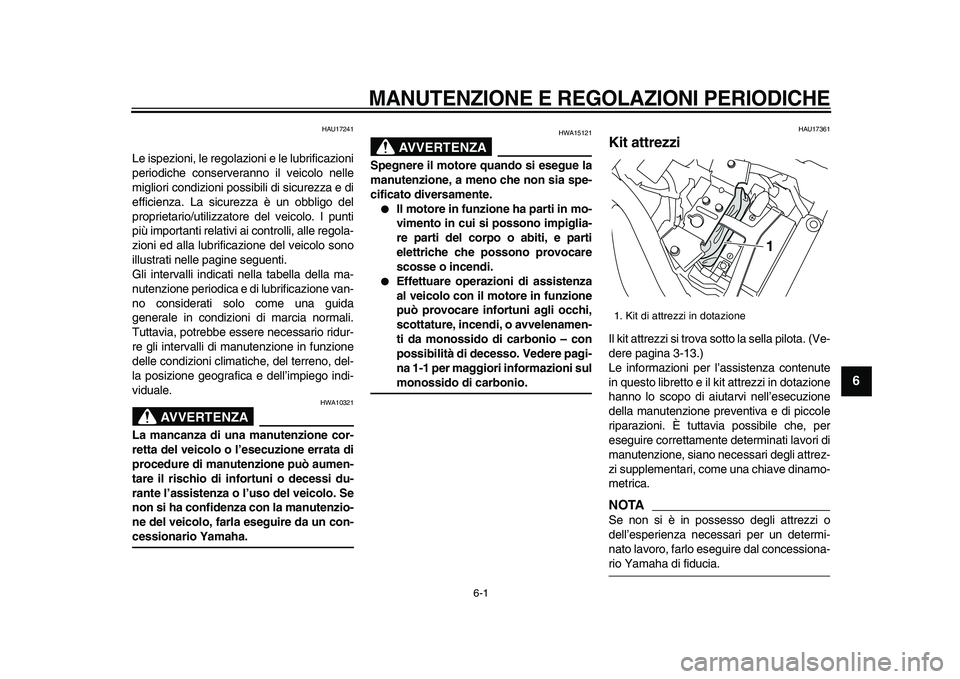

MANUTENZIONE E REGOLAZIONI PERIODICHE
HAU17241
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, potrebbe essere necessario ridur-
re gli intervalli di manutenzione in funzione
delle condizioni climatiche, del terreno, del-
la posizione geografica e dell’impiego indi-
viduale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sul
monossido di carbonio.
HAU17361
Kit attrezzi
Il kit attrezzi si trova sotto la sella pilota. (Ve-
dere pagina 3-13.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.
NOTA
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
rio Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
Page 40 of 84
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
1
2
3
4
5
6
7
8
9
HAU46860
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che non si esegua invece una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
HAU46910

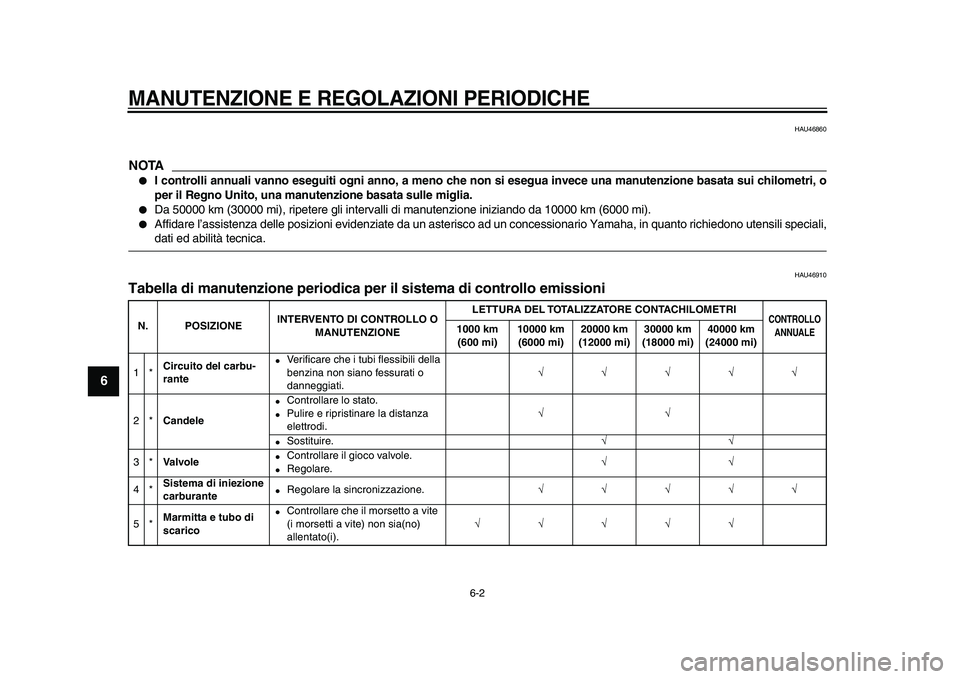

Tabella di manutenzione periodica per il sistema di controllo emissioni
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Circuito del carbu-
rante
Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.
√√√√√
2*
Candele
Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi.
√√
Sostituire.
√√
3*
Valvole
Controllare il gioco valvole.
Regolare.
√√
4*
Sistema di iniezione
carburante
Regolare la sincronizzazione.
√√√√√
5*
Marmitta e tubo di
scarico
Controllare che il morsetto a vite
(i morsetti a vite) non sia(no)
allentato(i).
√√√√√
