YAMAHA XVS950 2010 Notices Demploi (in French)

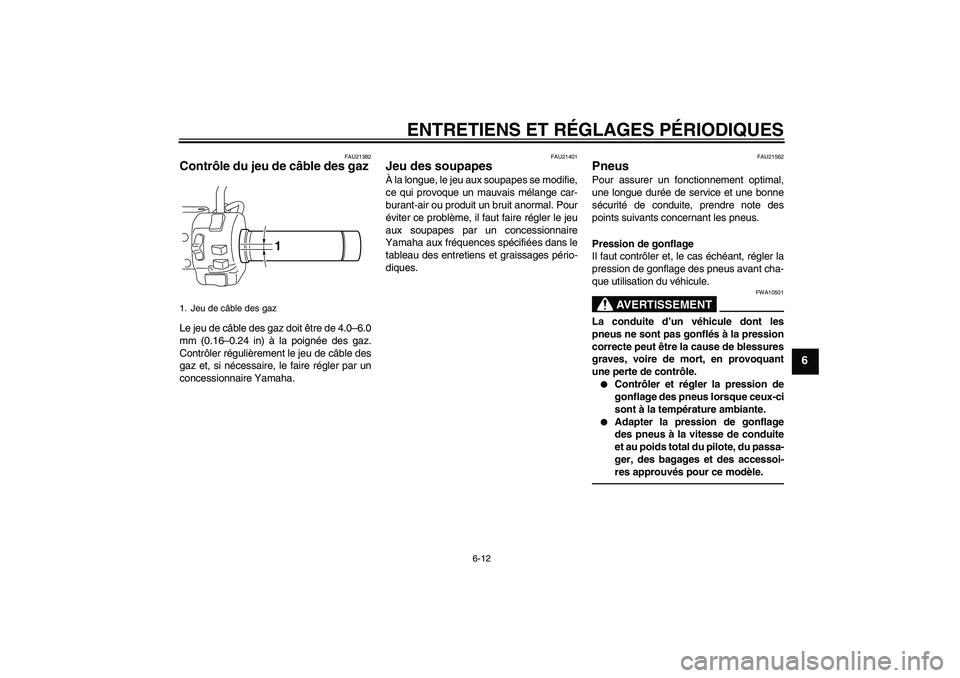

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 4.0–6.0
mm (0.16–0.24 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21562
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
1. Jeu de câble des gaz
1
U26PF1F0.book Page 12 Wednesday, July 15, 2009 9:27 AM

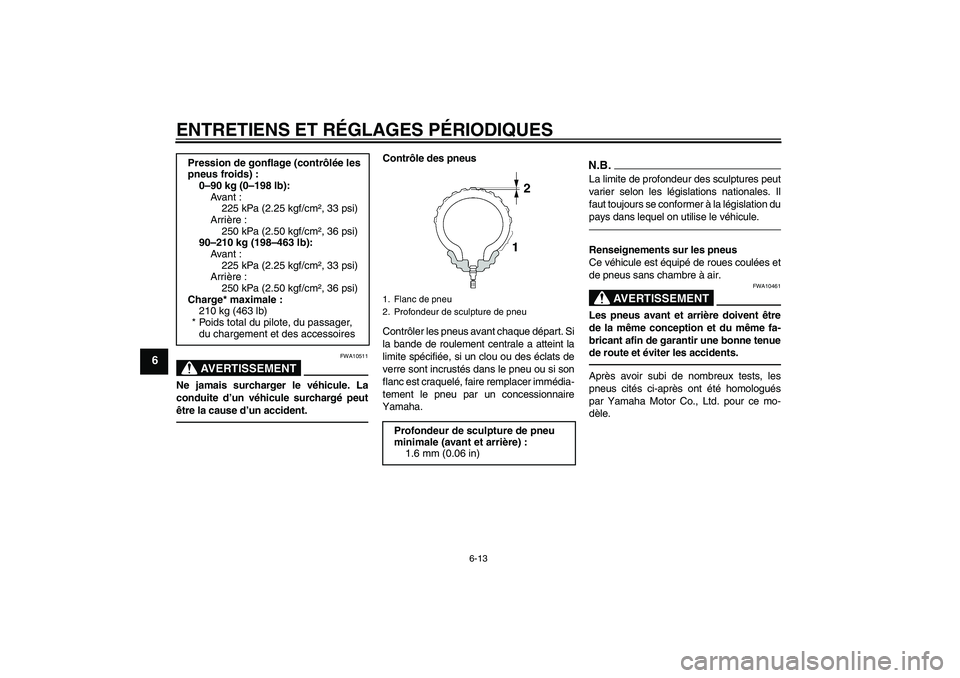

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.Renseignements sur les pneus
Ce véhicule est équipé de roues coulées et
de pneus sans chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
90–210 kg (198–463 lb):
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
Charge* maximale :
210 kg (463 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U26PF1F0.book Page 13 Wednesday, July 15, 2009 9:27 AM

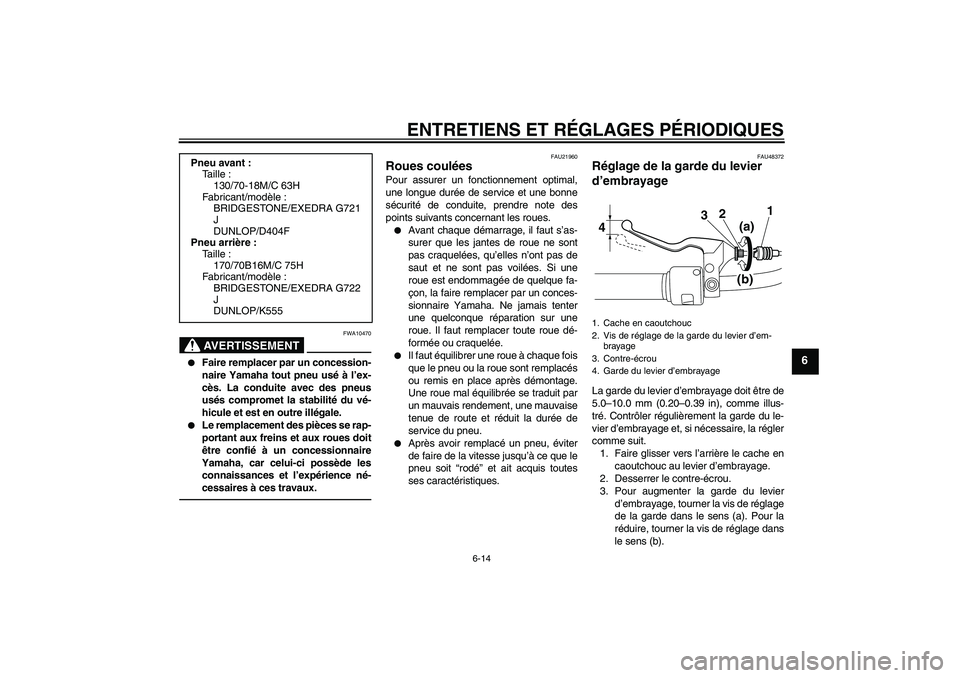

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU48372
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
5.0–10.0 mm (0.20–0.39 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b). Pneu avant :
Taille :
130/70-18M/C 63H
Fabricant/modèle :
BRIDGESTONE/EXEDRA G721
J
DUNLOP/D404F
Pneu arrière :
Taille :
170/70B16M/C 75H
Fabricant/modèle :
BRIDGESTONE/EXEDRA G722
J
DUNLOP/K5551. Cache en caoutchouc
2. Vis de réglage de la garde du levier d’em-
brayage
3. Contre-écrou
4. Garde du levier d’embrayage
21
3
4
(a)
(b)
U26PF1F0.book Page 14 Wednesday, July 15, 2009 9:27 AM

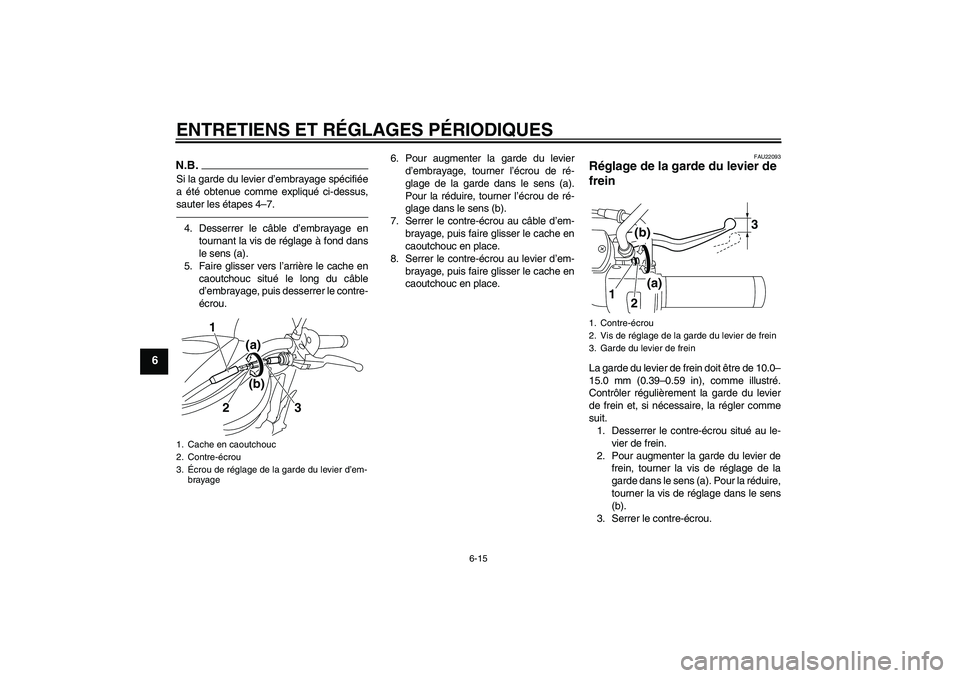

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,
sauter les étapes 4–7.4. Desserrer le câble d’embrayage en
tournant la vis de réglage à fond dans
le sens (a).
5. Faire glisser vers l’arrière le cache en
caoutchouc situé le long du câble
d’embrayage, puis desserrer le contre-
écrou.6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
7. Serrer le contre-écrou au câble d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
FAU22093
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
15.0 mm (0.39–0.59 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
1. Desserrer le contre-écrou situé au le-
vier de frein.
2. Pour augmenter la garde du levier de
frein, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire,
tourner la vis de réglage dans le sens
(b).
3. Serrer le contre-écrou.
1. Cache en caoutchouc
2. Contre-écrou
3.Écrou de réglage de la garde du levier d’em-
brayage
1
23(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
3. Garde du levier de frein
(a)
3
1
2
(b)
U26PF1F0.book Page 15 Wednesday, July 15, 2009 9:27 AM

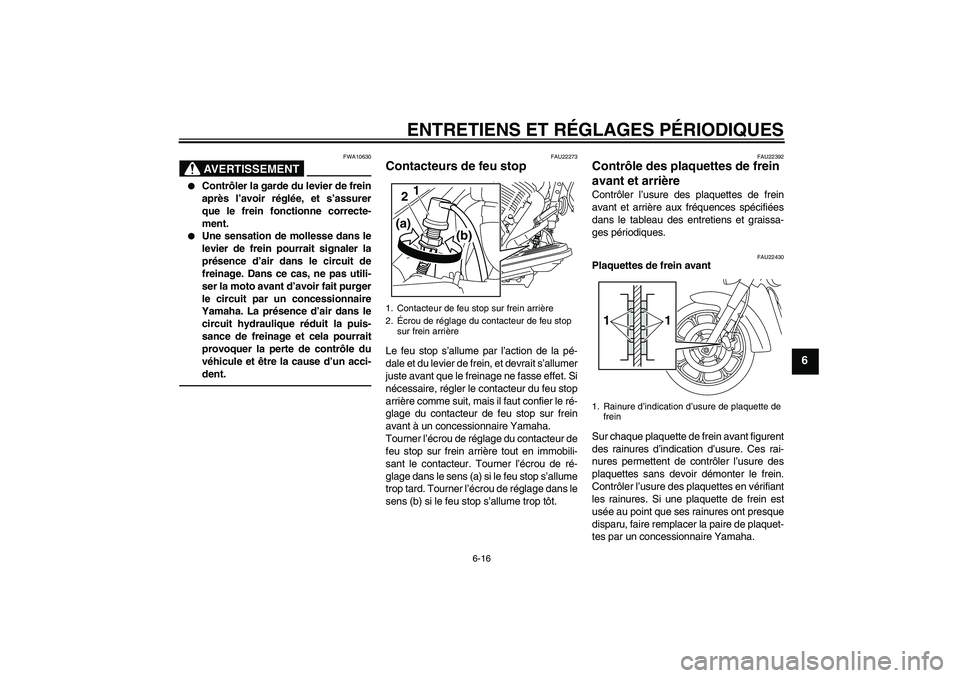

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
AVERTISSEMENT
FWA10630


Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer
que le frein fonctionne correcte-
ment.


Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser la moto avant d’avoir fait purger
le circuit par un concessionnaire
Yamaha. La présence d’air dans le
circuit hydraulique réduit la puis-
sance de freinage et cela pourrait
provoquer la perte de contrôle du
véhicule et être la cause d’un acci-
dent.
FAU22273
Contacteurs de feu stop Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1
2
(a)
(b)
1. Rainure d’indication d’usure de plaquette de
frein11
U26PF1F0.book Page 16 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6

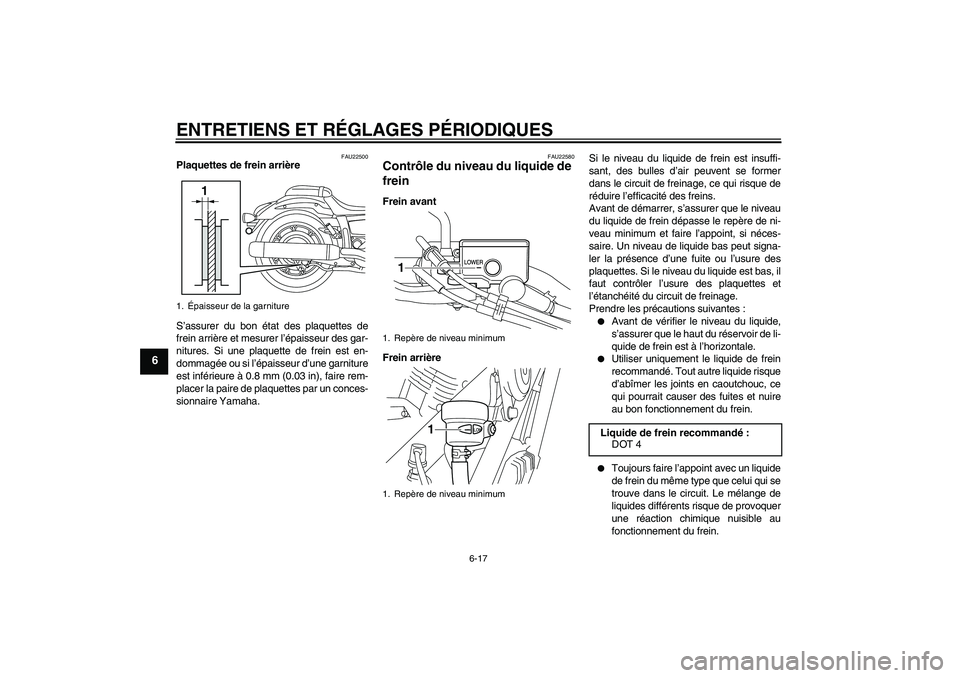

FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
1.Épaisseur de la garniture
1
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1
Liquide de frein recommandé:
DOT 4
U26PF1F0.book Page 17 Wednesday, July 15, 2009 9:27 AM

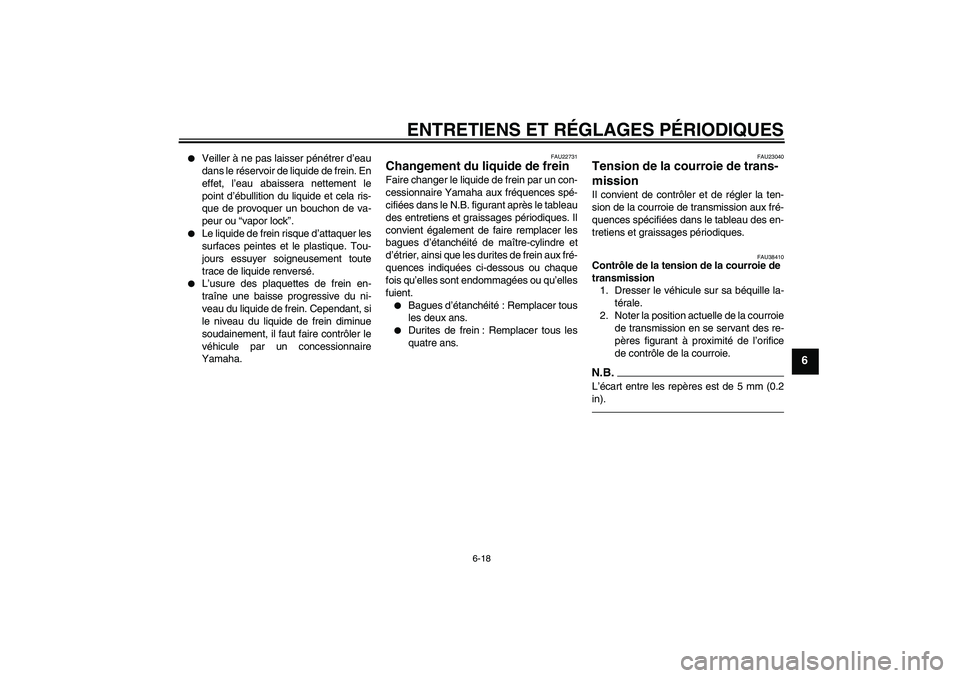

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU23040
Tension de la courroie de trans-
mission Il convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU38410
Contrôle de la tension de la courroie de
transmission
1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la courroie
de transmission en se servant des re-
pères figurant à proximité de l’orifice
de contrôle de la courroie.N.B.L’écart entre les repères est de 5 mm (0.2
in).
U26PF1F0.book Page 18 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6

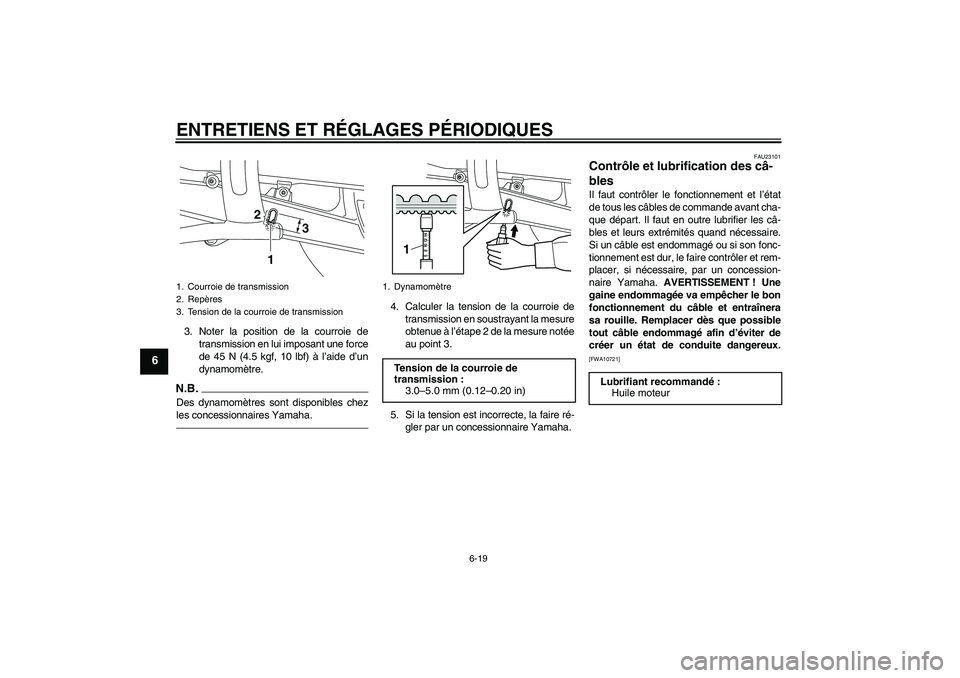

3. Noter la position de la courroie de
transmission en lui imposant une force
de 45 N (4.5 kgf, 10 lbf) à l’aide d’un
dynamomètre.N.B.Des dynamomètres sont disponibles chez
les concessionnaires Yamaha.
4. Calculer la tension de la courroie de
transmission en soustrayant la mesure
obtenue à l’étape 2 de la mesure notée
au point 3.
5. Si la tension est incorrecte, la faire ré-
gler par un concessionnaire Yamaha.
FAU23101
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Une
gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera
sa rouille. Remplacer dès que possible
tout câble endommagé afin d’éviter de
créer un état de conduite dangereux.[FWA10721]
1. Courroie de transmission
2. Repères
3. Tension de la courroie de transmission
1 2
3
1. DynamomètreTension de la courroie de
transmission :
3.0–5.0 mm (0.12–0.20 in)1
Lubrifiant recommandé:
Huile moteur
U26PF1F0.book Page 19 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6

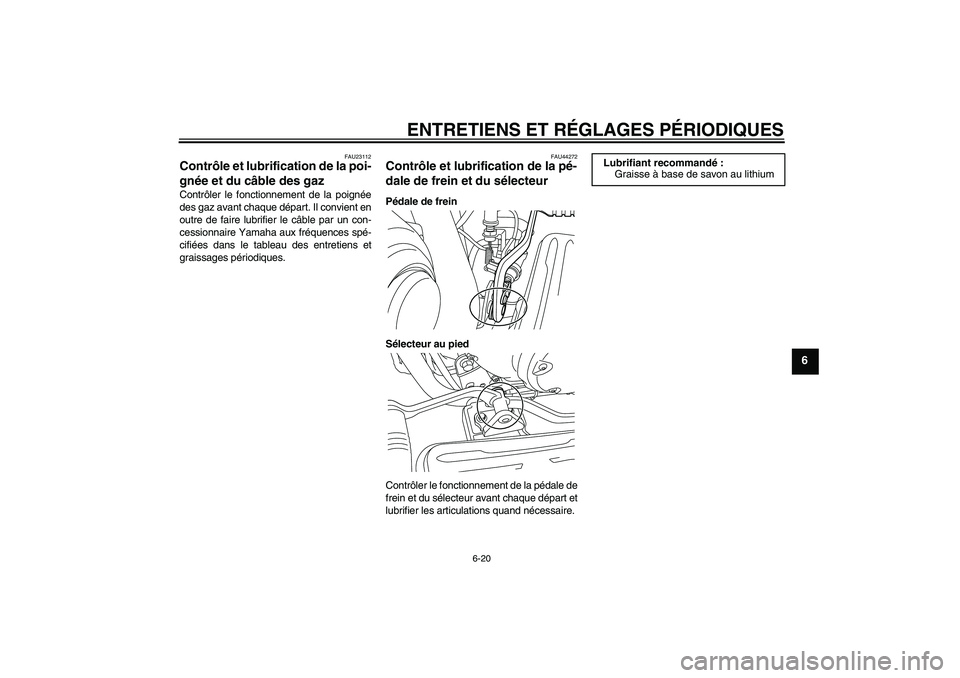

FAU23112
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44272
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Pédale de frein
Sélecteur au pied
Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U26PF1F0.book Page 20 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6

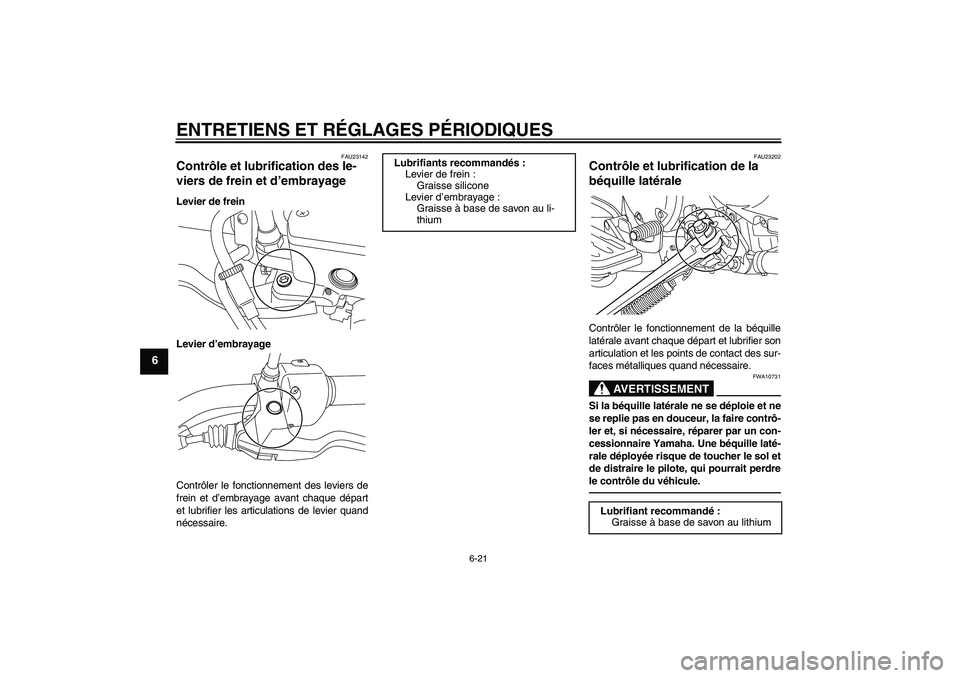

FAU23142
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U26PF1F0.book Page 21 Wednesday, July 15, 2009 9:27 AM
