ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
FAUM1651

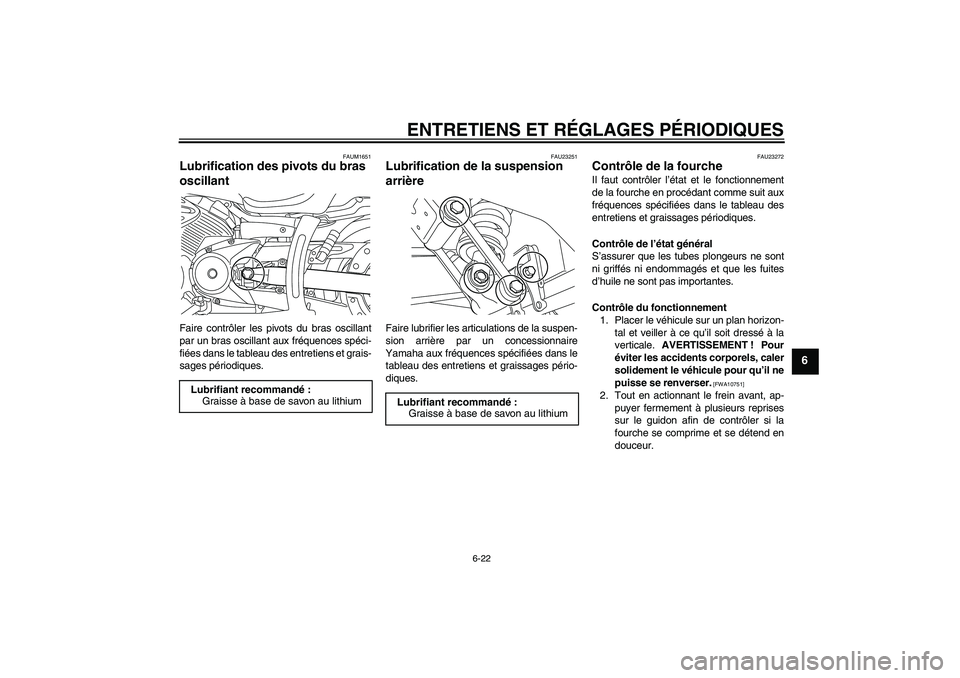

Lubrification des pivots du bras
oscillant Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23251
Lubrification de la suspension
arrière Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U26PF1F0.book Page 22 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
ATTENTION
FCA10590

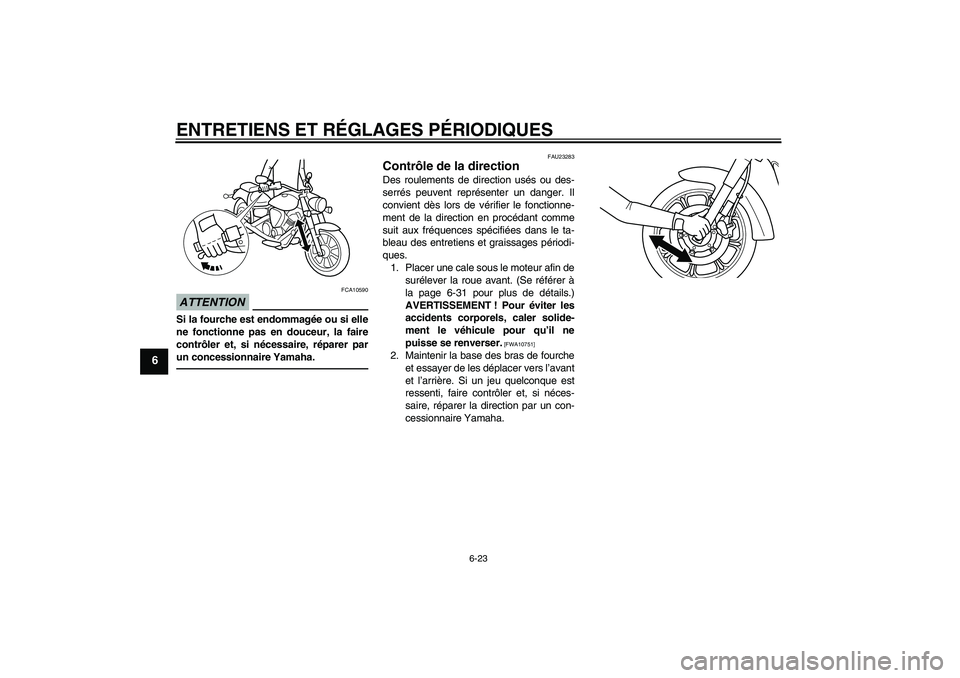

Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-31 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U26PF1F0.book Page 23 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU23291

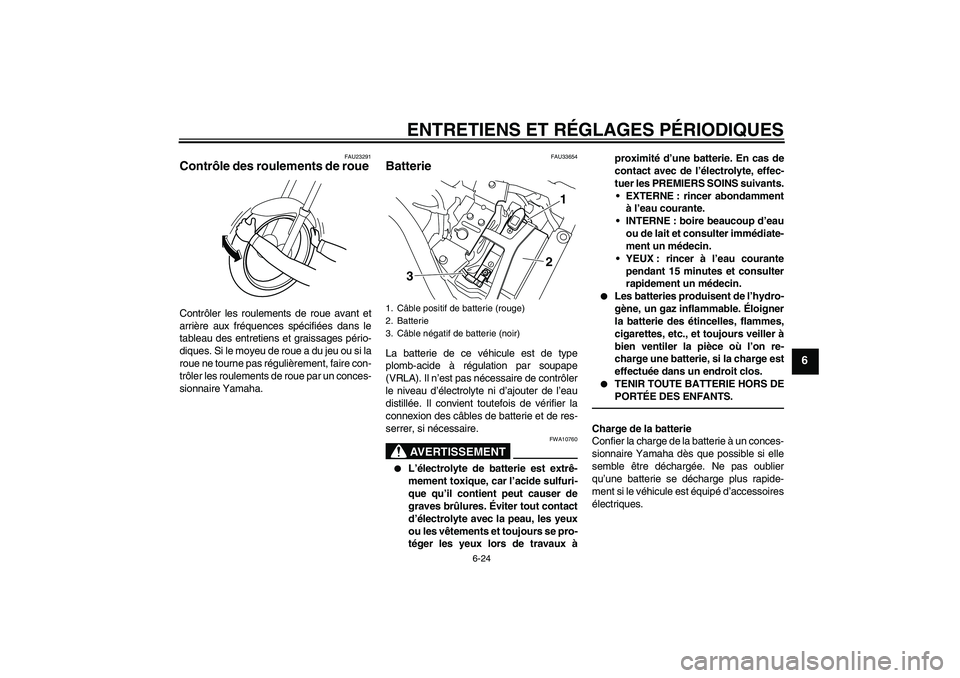

Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU33654
Batterie La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux àproximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
21
3
U26PF1F0.book Page 24 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
ATTENTION
FCA16520

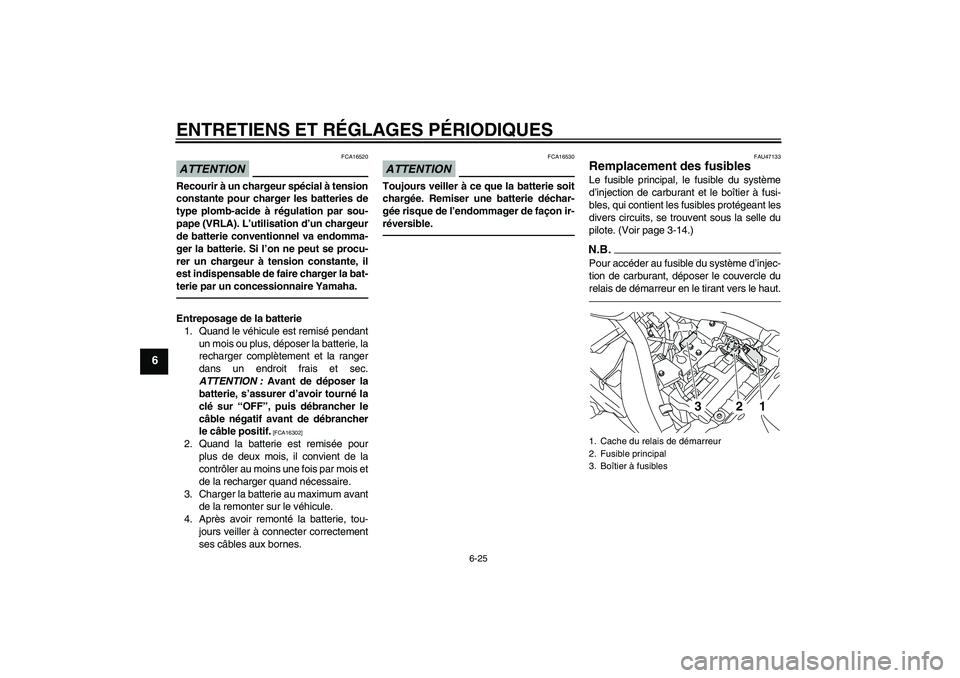

Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-
terie par un concessionnaire Yamaha.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU47133
Remplacement des fusibles Le fusible principal, le fusible du système
d’injection de carburant et le boîtier à fusi-
bles, qui contient les fusibles protégeant les
divers circuits, se trouvent sous la selle du
pilote. (Voir page 3-14.)N.B.Pour accéder au fusible du système d’injec-
tion de carburant, déposer le couvercle du
relais de démarreur en le tirant vers le haut.1. Cache du relais de démarreur
2. Fusible principal
3. Boîtier à fusibles
1
2
3
U26PF1F0.book Page 25 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6

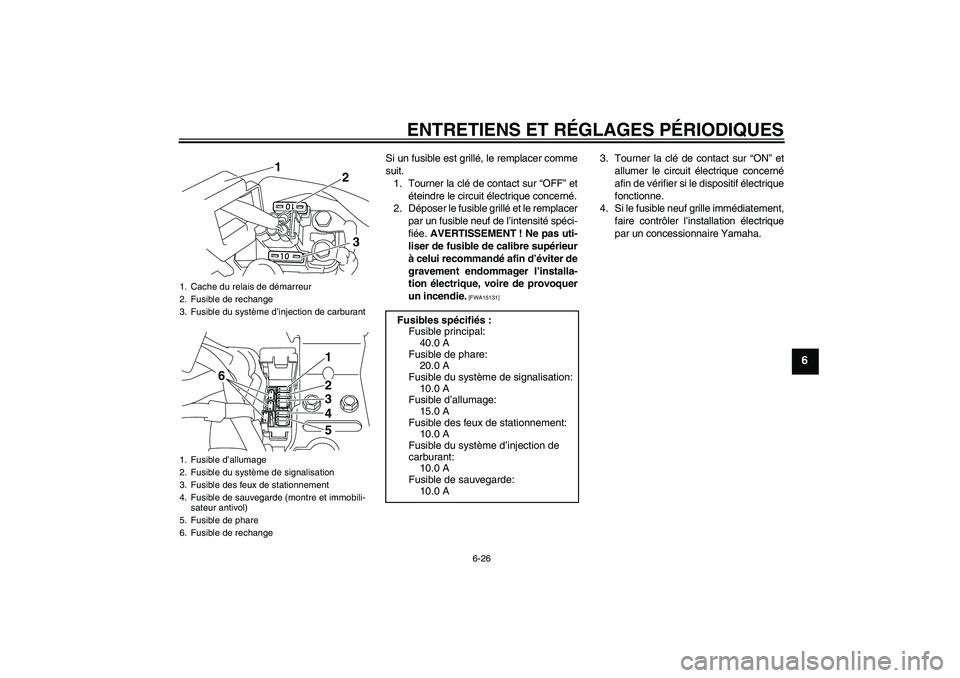

Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Cache du relais de démarreur
2. Fusible de rechange
3. Fusible du système d’injection de carburant
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible des feux de stationnement
4. Fusible de sauvegarde (montre et immobili-
sateur antivol)
5. Fusible de phare
6. Fusible de rechange
3 2
1
1
2
3
4
5 6
Fusibles spécifiés:
Fusible principal:
40.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U26PF1F0.book Page 26 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU48511

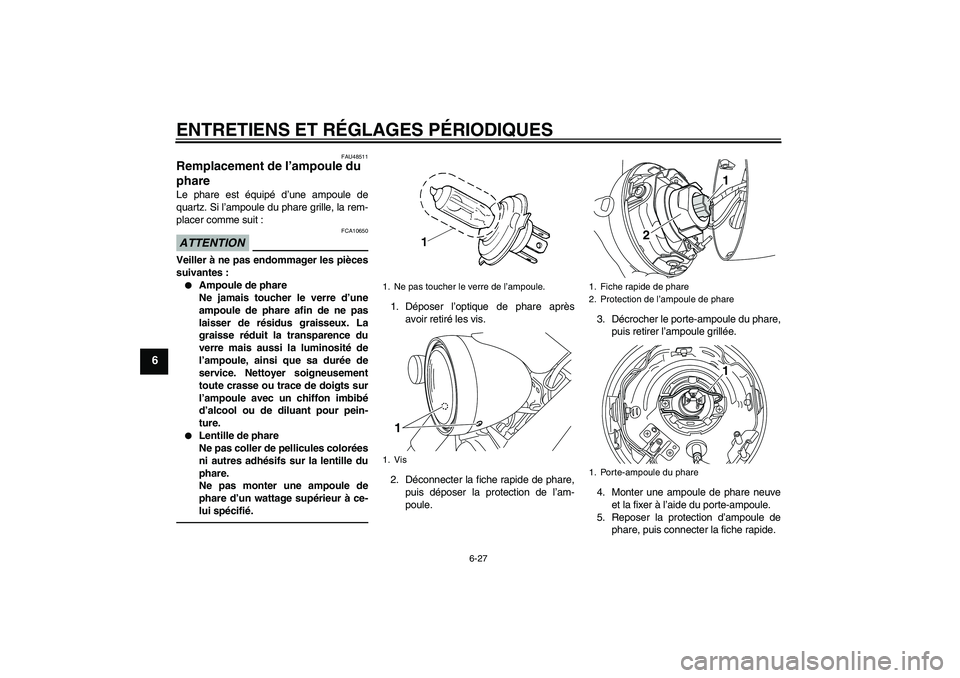

Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
1
2
1
U26PF1F0.book Page 27 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
N.B.En reposant la protection d’ampoule de
phare, s’assurer de diriger le repère “TOP”
vers le haut.6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24133
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la lentille du feu stop/arrière
après avoir retiré les vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
[FCA10681]
1. Repère “TOP”
TOP
1
1. Vis
1. Ampoule de feu arrière/stop
11
U26PF1F0.book Page 28 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAU24212

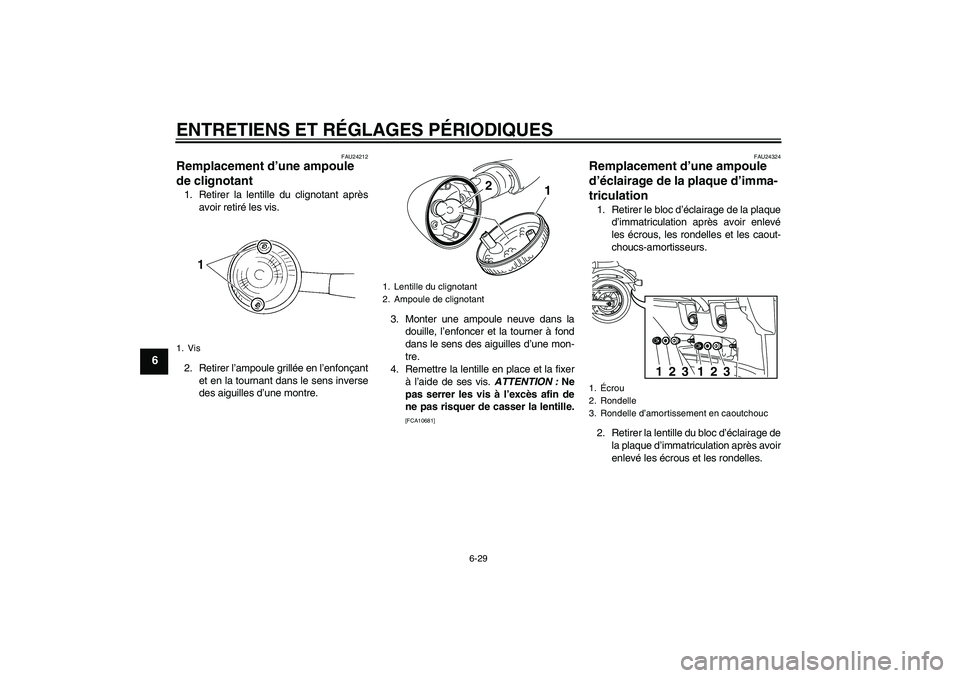

Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré les vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
[FCA10681]FAU24324
Remplacement d’une ampoule
d’éclairage de la plaque d’imma-

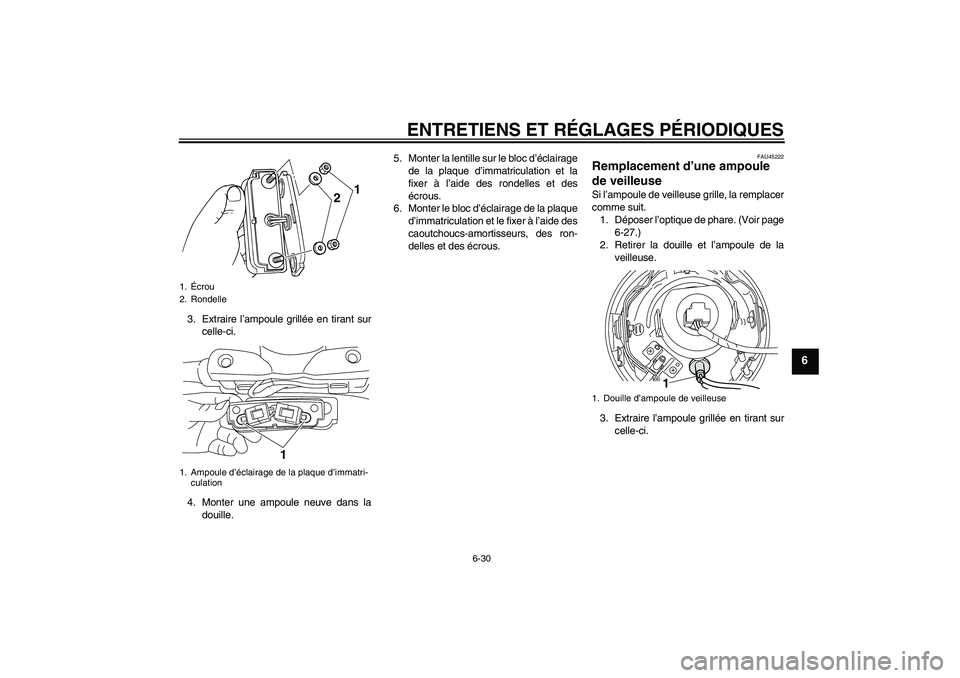

triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les écrous, les rondelles et les caout-
choucs-amortisseurs.
2. Retirer la lentille du bloc d’éclairage de
la plaque d’immatriculation après avoir
enlevé les écrous et les rondelles.
1. Vis
1. Lentille du clignotant
2. Ampoule de clignotant
2
1
1.Écrou
2. Rondelle
3. Rondelle d’amortissement en caoutchouc
123
123
U26PF1F0.book Page 29 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.5. Monter la lentille sur le bloc d’éclairage
de la plaque d’immatriculation et la
fixer à l’aide des rondelles et des
écrous.
6. Monter le bloc d’éclairage de la plaque
d’immatriculation et le fixer à l’aide des
caoutchoucs-amortisseurs, des ron-
delles et des écrous.
FAU45222
Remplacement d’une ampoule
de veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir page
6-27.)
2. Retirer la douille et l’ampoule de la
veilleuse.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
1.Écrou
2. Rondelle
1. Ampoule d’éclairage de la plaque d’immatri-
culation
1
2
1
1. Douille d’ampoule de veilleuse
1
U26PF1F0.book Page 30 Wednesday, July 15, 2009 9:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
6. Reposer l’optique de phare.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU25851
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Ampoule de veilleuse
1
U26PF1F0.book Page 31 Wednesday, July 15, 2009 9:27 AM
