YAMAHA XVS950 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: XVS950, Model: YAMAHA XVS950 2011Pages: 88, PDF-Größe: 2.63 MB
Page 31 of 88

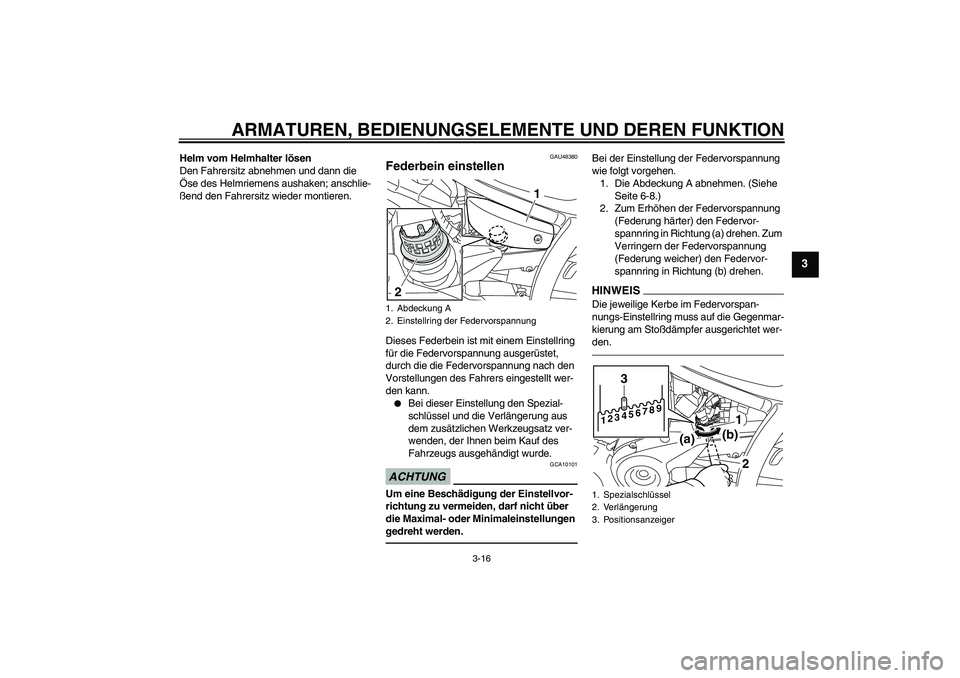

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Helm vom Helmhalter lösen
Den Fahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Fahrersitz wieder montieren.
GAU48380
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet,
durch die die Federvorspannung nach den
Vorstellungen des Fahrers eingestellt wer-
den kann.
Bei dieser Einstellung den Spezial-
schlüssel und die Verlängerung aus
dem zusätzlichen Werkzeugsatz ver-
wenden, der Ihnen beim Kauf des
Fahrzeugs ausgehändigt wurde.
ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-8.)
2. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.HINWEISDie jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.
1. Abdeckung A
2. Einstellring der Federvorspannung
1
2
1. Spezialschlüssel
2. Verlängerung
3. Positionsanzeiger123456789
1
(a)(b)2
3
U26PG2G0.book Page 16 Thursday, May 13, 2010 2:47 PM
Page 32 of 88

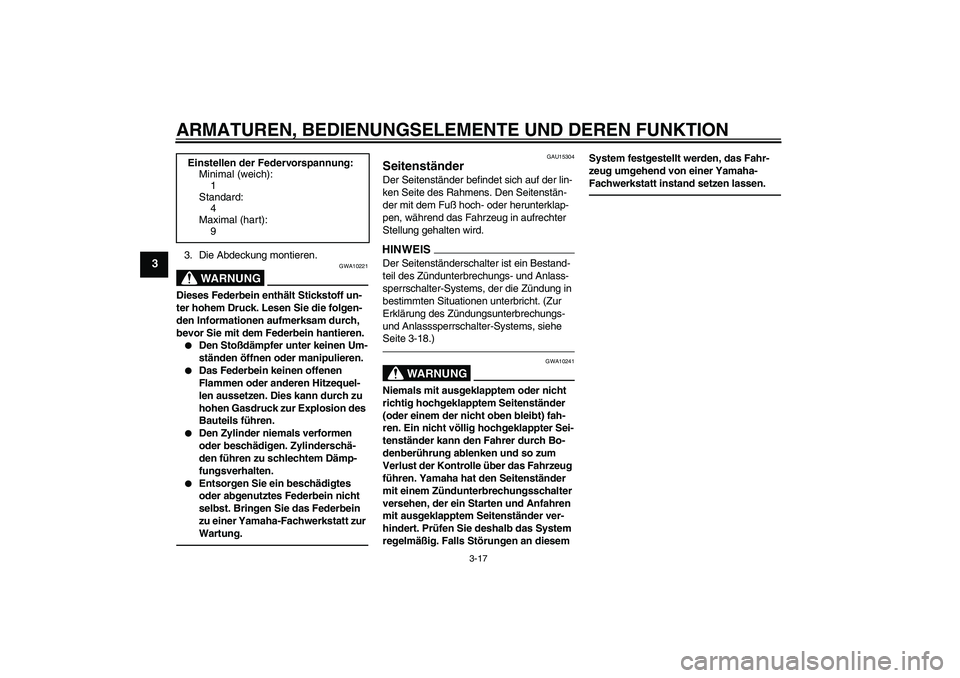

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
3. Die Abdeckung montieren.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU15304
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-18.)
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
4
Maximal (hart):
9
U26PG2G0.book Page 17 Thursday, May 13, 2010 2:47 PM
Page 33 of 88

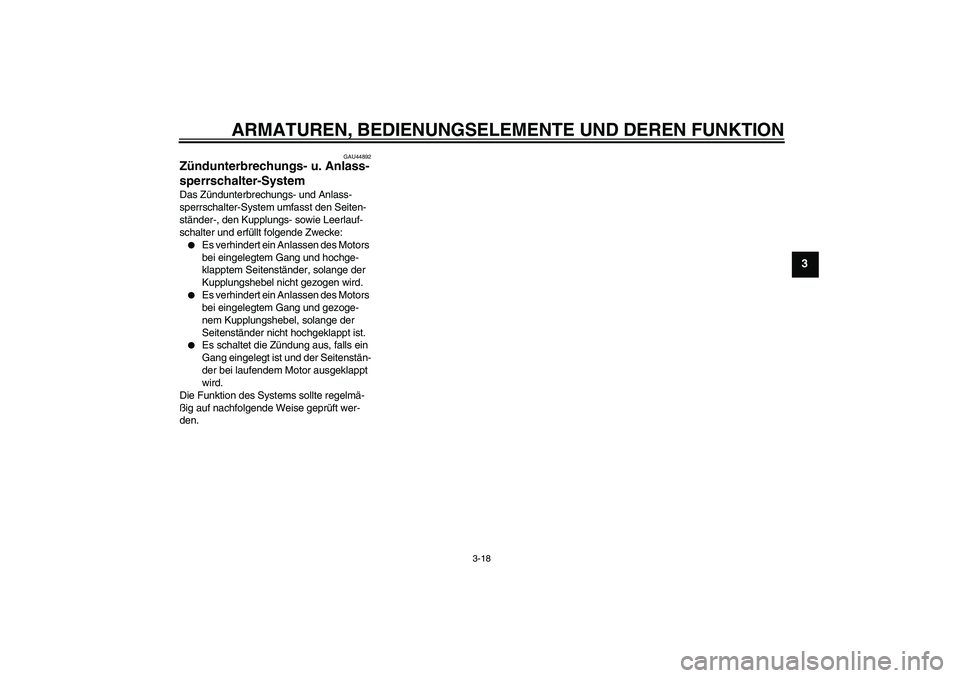

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU44892
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U26PG2G0.book Page 18 Thursday, May 13, 2010 2:47 PM
Page 34 of 88

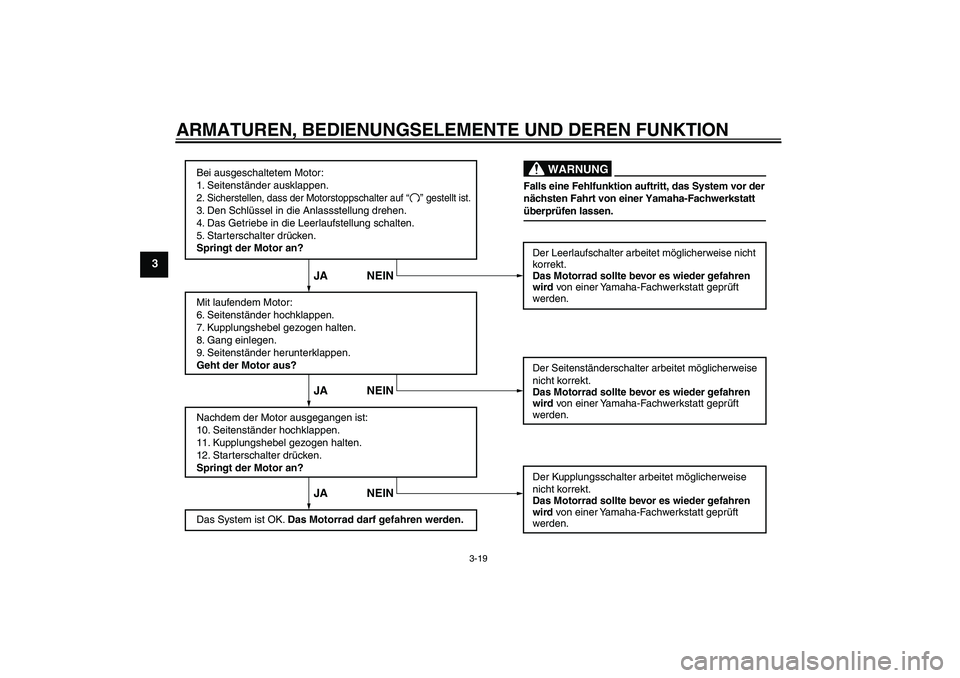

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U26PG2G0.book Page 19 Thursday, May 13, 2010 2:47 PM
Page 35 of 88
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .
Den Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden
prüfen und den Schlauchanschluss kontrollieren.3-12, 3-14
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-9
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Hebelspiel kontrollieren.
Ggf. einstellen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-16, 6-17, 6-18
U26PG2G0.book Page 1 Thursday, May 13, 2010 2:47 PM
Page 36 of 88

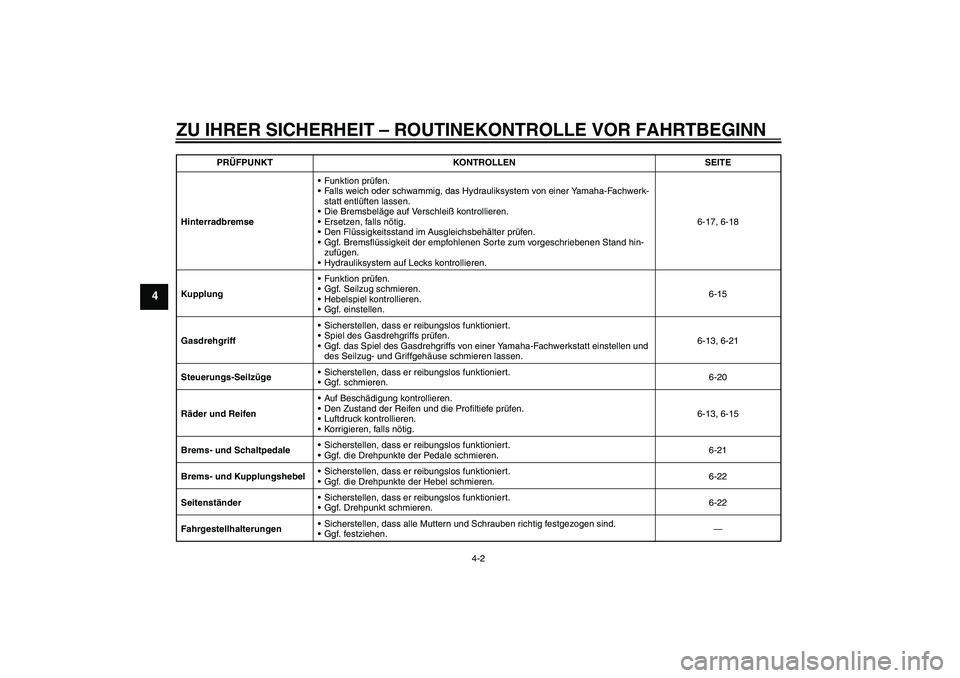

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-17, 6-18
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-15
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.6-13, 6-21
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-20
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-13, 6-15
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-21
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-22
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-22
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.— PRÜFPUNKT KONTROLLEN SEITE
U26PG2G0.book Page 2 Thursday, May 13, 2010 2:47 PM
Page 37 of 88

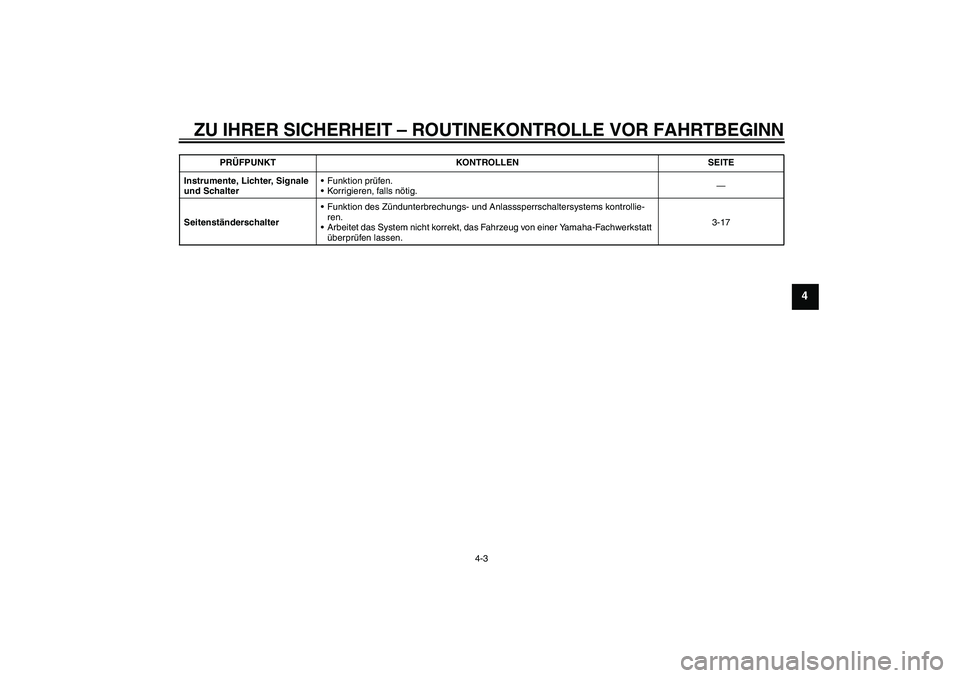

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.3-17 PRÜFPUNKT KONTROLLEN SEITE
U26PG2G0.book Page 3 Thursday, May 13, 2010 2:47 PM
Page 38 of 88

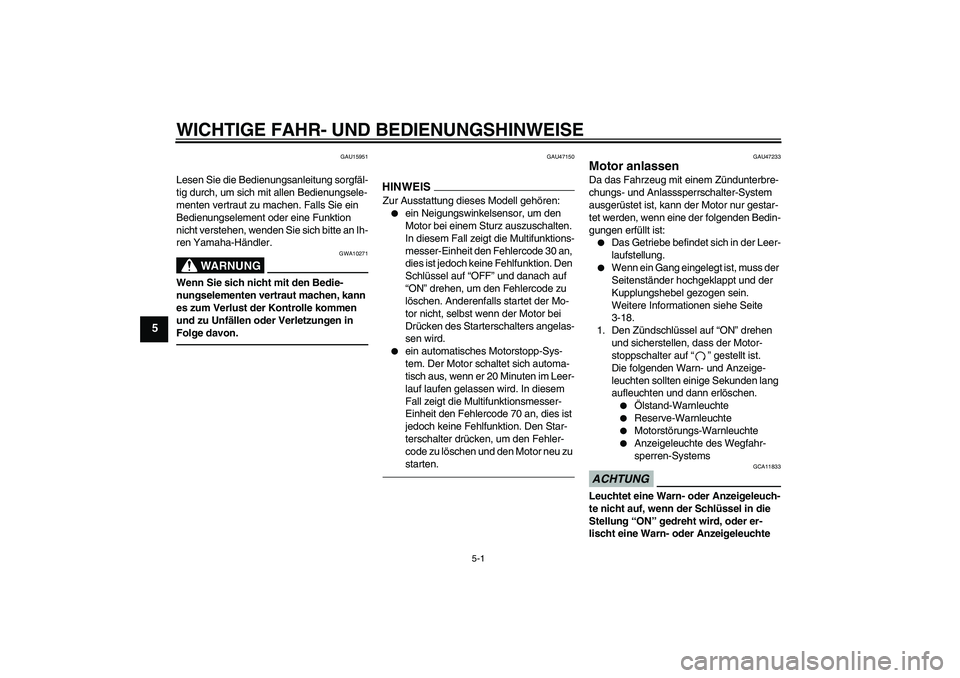

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU47150
HINWEISZur Ausstattung dieses Modell gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
messer-Einheit den Fehlercode 30 an,
dies ist jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. In diesem
Fall zeigt die Multifunktionsmesser-
Einheit den Fehlercode 70 an, dies ist
jedoch keine Fehlfunktion. Den Star-
terschalter drücken, um den Fehler-
code zu löschen und den Motor neu zu
starten.
GAU47233
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-18.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Ölstand-Warnleuchte
Reserve-Warnleuchte
Motorstörungs-Warnleuchte
Anzeigeleuchte des Wegfahr-
sperren-Systems
ACHTUNG
GCA11833
Leuchtet eine Warn- oder Anzeigeleuch-
te nicht auf, wenn der Schlüssel in die
Stellung “ON” gedreht wird, oder er-
lischt eine Warn- oder Anzeigeleuchte
U26PG2G0.book Page 1 Thursday, May 13, 2010 2:47 PM
Page 39 of 88
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5

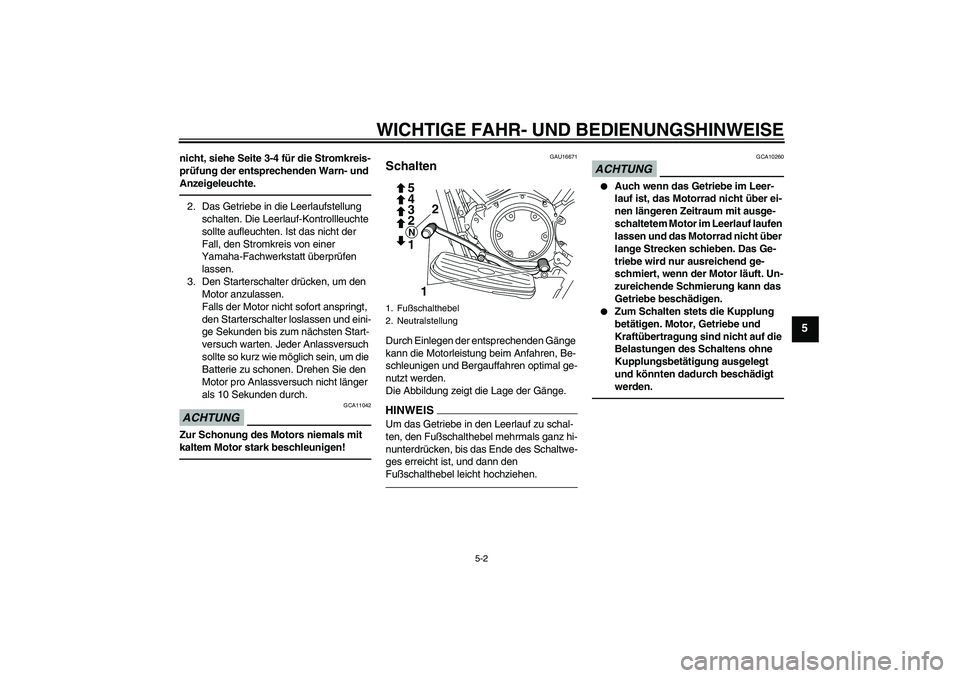

nicht, siehe Seite 3-4 für die Stromkreis-
prüfung der entsprechenden Warn- und
Anzeigeleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.ACHTUNG
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10260
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
1. Fußschalthebel
2. Neutralstellung
1
2 3 4 5N12
U26PG2G0.book Page 2 Thursday, May 13, 2010 2:47 PM
Page 40 of 88
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16810

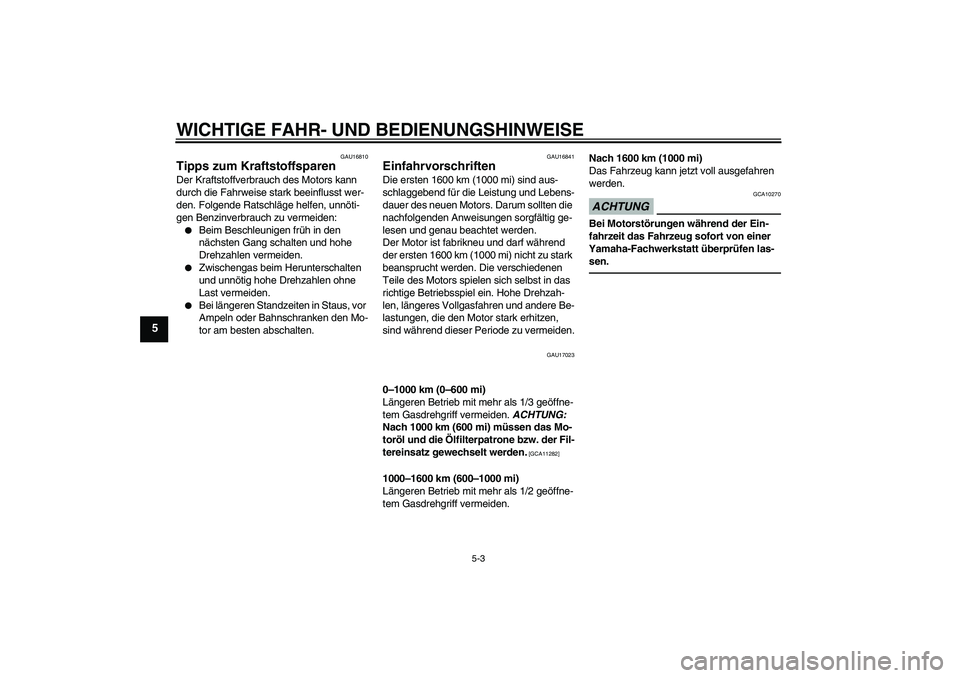

Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17023
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl und die Ölfilterpatrone bzw. der Fil-
tereinsatz gewechselt werden.
[GCA11282]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
U26PG2G0.book Page 3 Thursday, May 13, 2010 2:47 PM
