YAMAHA XVS950 2015 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-9
6
GAU19643
Zün dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zün
dkerze:
NGK/CPR7EA-9

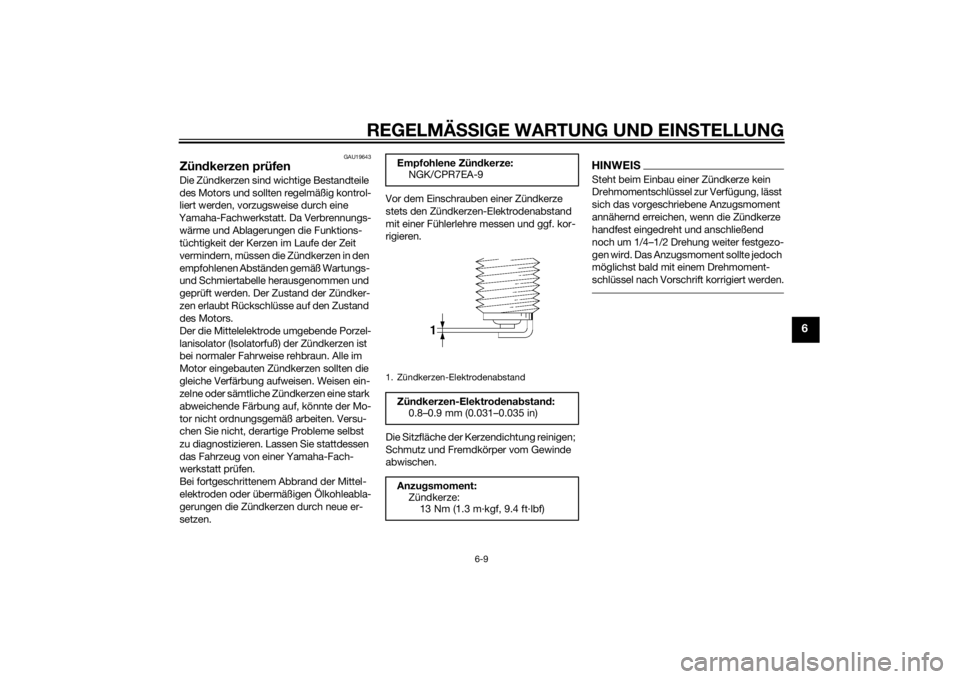

1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB33G0G0.book Page 9 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-10
6
GAU47114
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Einfüllschraubverschluss heraus- ziehen und den Motoröl-Messstab ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls der Ölstand an oder unter der Mi-nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen. 6. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel) 1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-

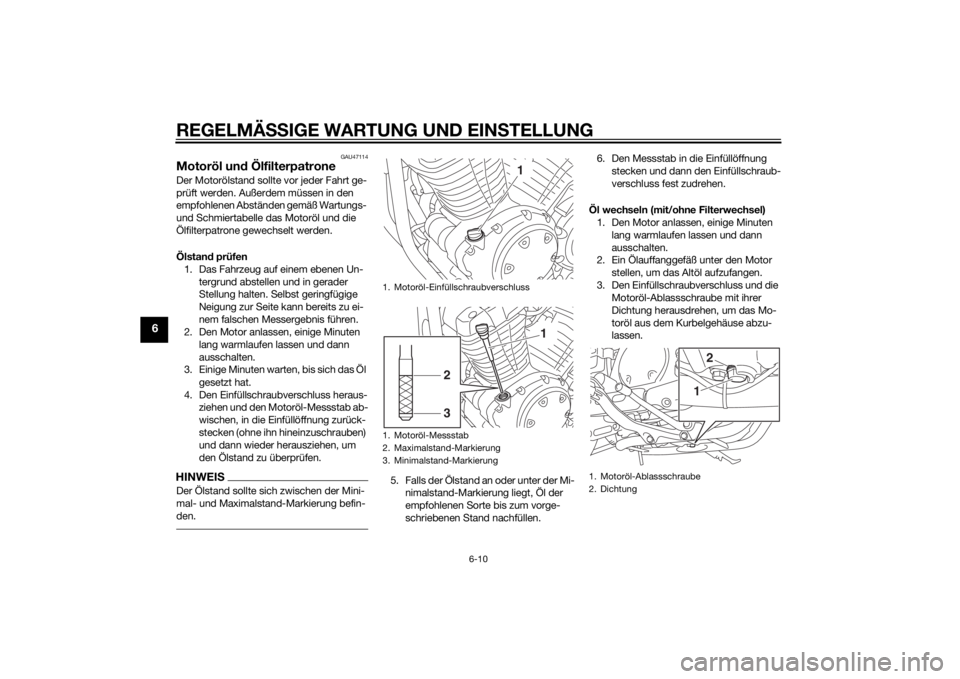

lassen.1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
1
32
1. Motoröl-Ablassschraube
2. Dichtung
2
1
UB33G0G0.book Page 10 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-11
6

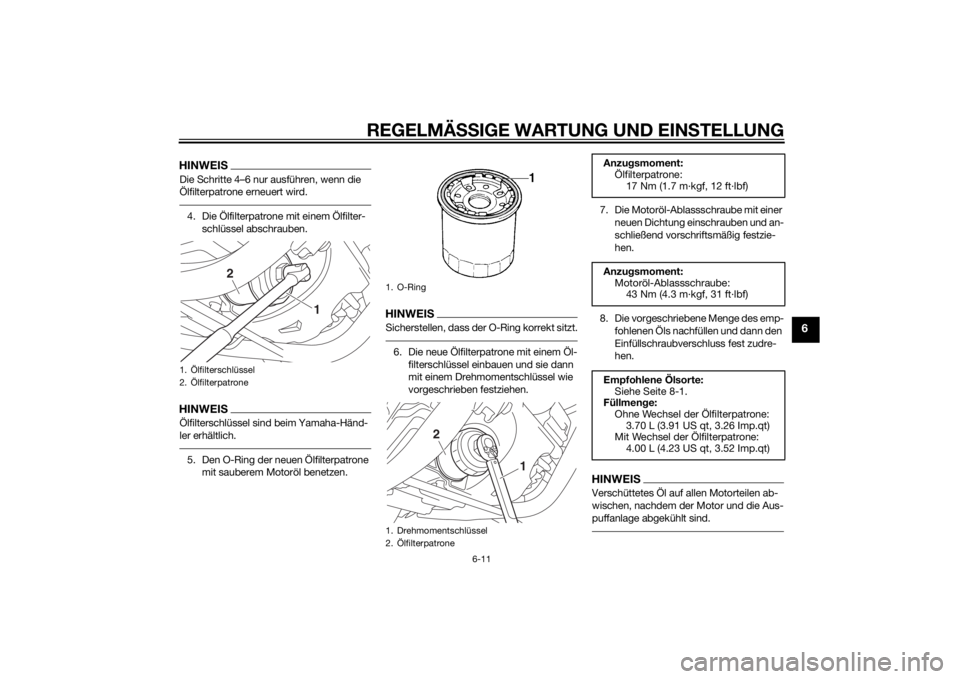

HINWEISDie Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.5. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.6. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 7. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
8. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
1. Ölfilterschlüssel
2. Ölfilterpatrone
1
2
1. O-Ring
1. Drehmomentschlüssel
2. Ölfilterpatrone
1
2
Anzu gsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ohne Wechsel der Ölfilterpatrone:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 4.00 L (4.23 US qt, 3.52 Imp.qt)
UB33G0G0.book Page 11 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
ACHTUNG
GCA11621
 Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte od er
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort den Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.10. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU47081
Luftfiltereinsatz ersetzenDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Luftfiltereinsatz ersetzen1. Den Luftfilter-Gehäusedeckel ab- schrauben.

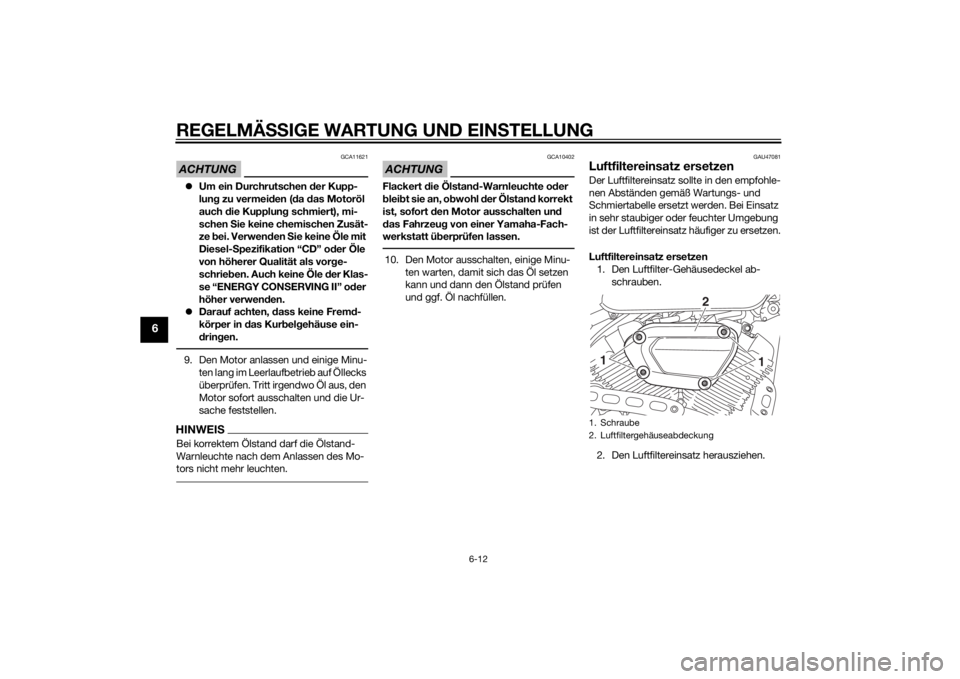

2. Den Luftfiltereinsatz herausziehen.1. Schraube
2. Luftfiltergehäuseabdeckung
2 1
1
UB33G0G0.book Page 12 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-13
6
3. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten
Luftfiltereinsatz b etrieben wer den,
d a sonst der ( die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
4. Die Luftfiltergehäuseabdeckung fest-
schrauben.
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 4.0–6.0 mm
(0.16–0.24 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.

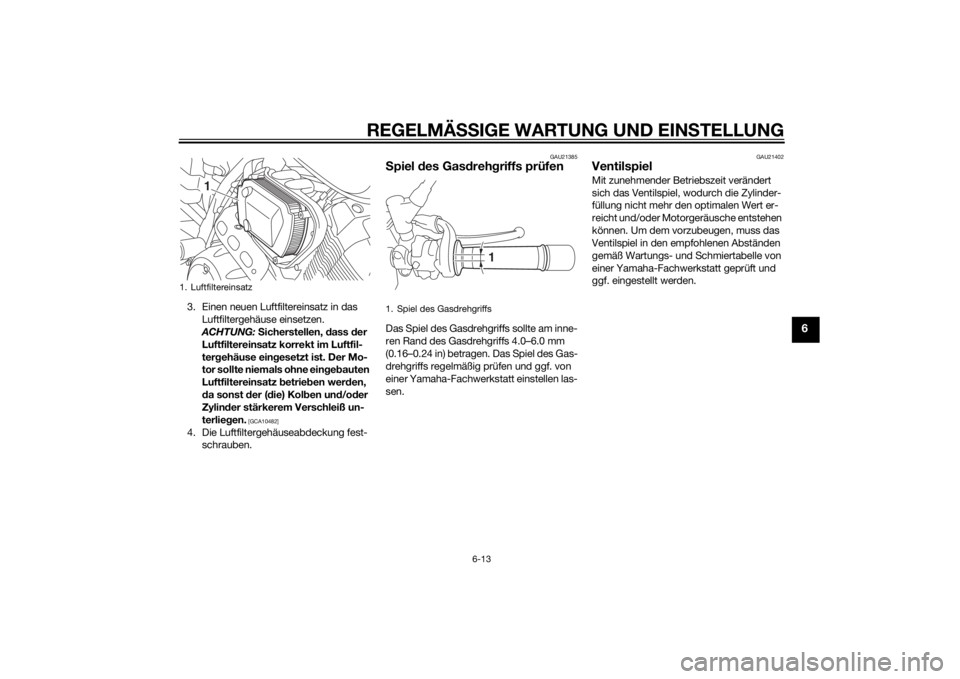

1. Luftfiltereinsatz
1
1. Spiel des Gasdrehgriffs
1
UB33G0G0.book Page 13 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
GAU61710
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb ung stemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge- päck un
d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berlad en. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluft druck ( gemessen bei kal-
ten Reifen): Bis zu 90 k g (198 l b) Zula dung :
Vor n : 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
90 k g (198 l b) b is maximale Zula-
d un g:
Vor n : 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
280 kPa (2.80 kgf/cm2, 41 psi)
Maximale Zula dung *:
206 kg (454 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör

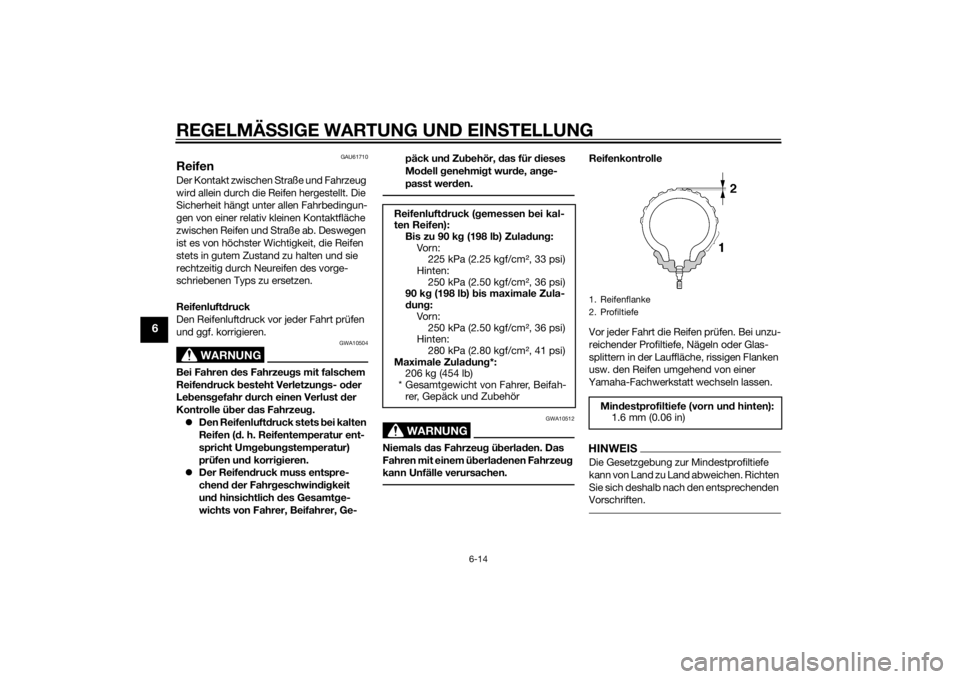

1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UB33G0G0.book Page 14 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-15
6
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bg efahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi

t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen- flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor
der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführung sein. Anderenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
GAU21963
Gussrä derOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vor
derreifen:
Größe:
100/90B19M/C 57H
Hersteller/Modell: MICHELIN/COMMANDER 2
Hinterreifen: Größe:150/80B16M/C 71H
Hersteller/Modell: MICHELIN/COMMANDER 2
UB33G0G0.book Page 15 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-16
6
GAU33892

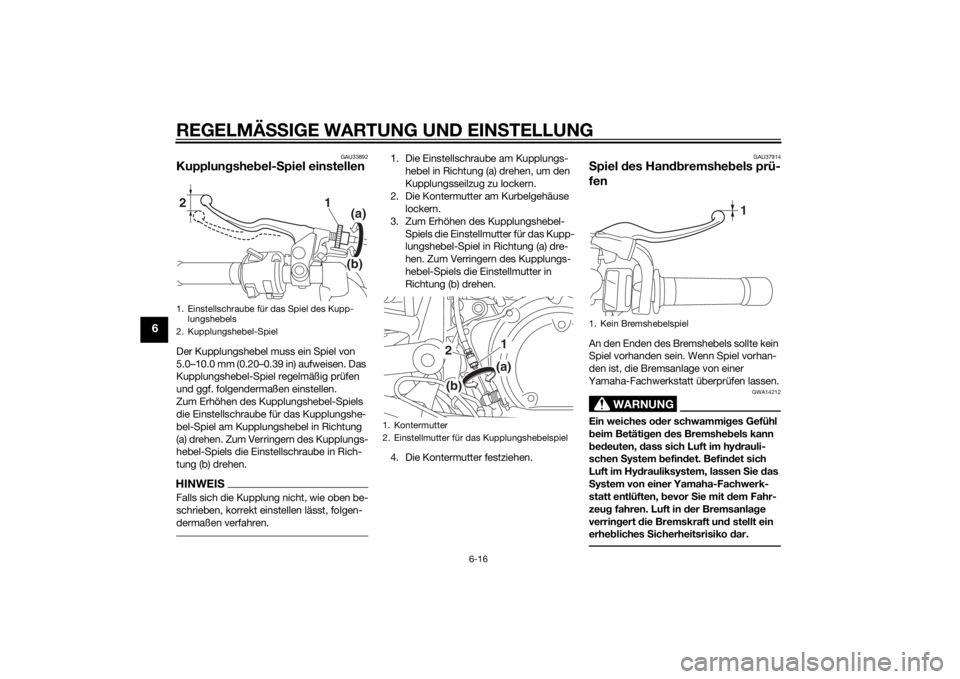

Kupplun gshe bel- Spiel einstellenDer Kupplungshebel muss ein Spiel von
5.0–10.0 mm (0.20–0.39 in) aufweisen. Das
Kupplungshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter am Kurbelgehäuse lockern.
3. Zum Erhöhen des Kupplungshebel- Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU37914
S piel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches od er schwammiges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanlag e
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1
2
(a)
(b)
1. Kontermutter
2. Einstellmutter für das Kupplungshebelspiel
2
1(a)
(b)
1. Kein Bremshebelspiel
1
UB33G0G0.book Page 16 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-17
6
GAU36504
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
S chei ben brems belä ge des Vor-

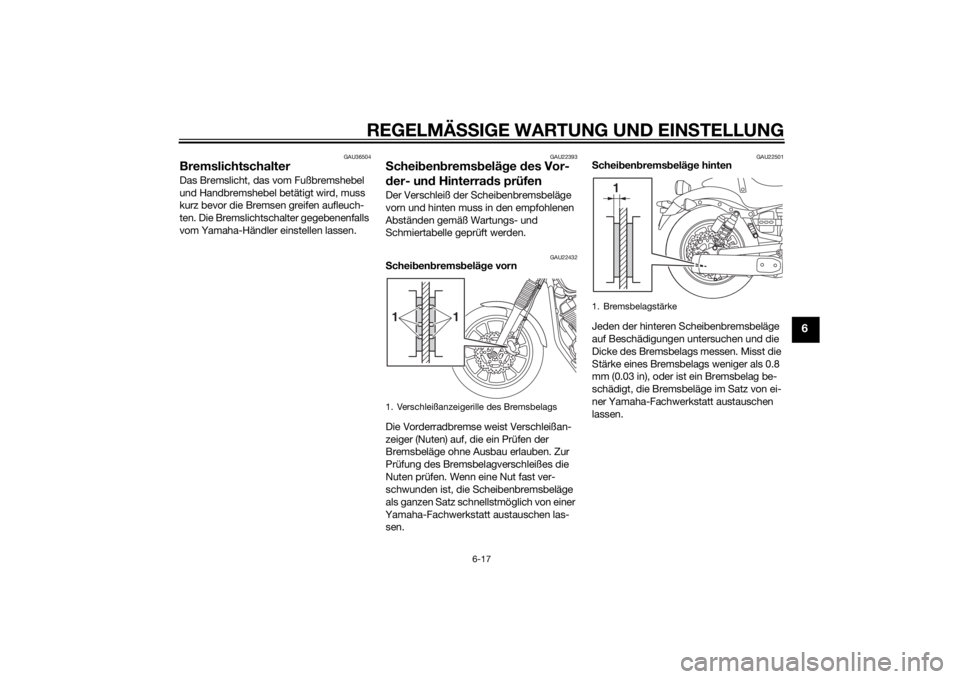

d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22432
S chei ben brems beläg e vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22501
S chei ben brems beläg e hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeigerille des Bremsbelags11
1. Bremsbelagstärke
1
UB33G0G0.book Page 17 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
GAU40262

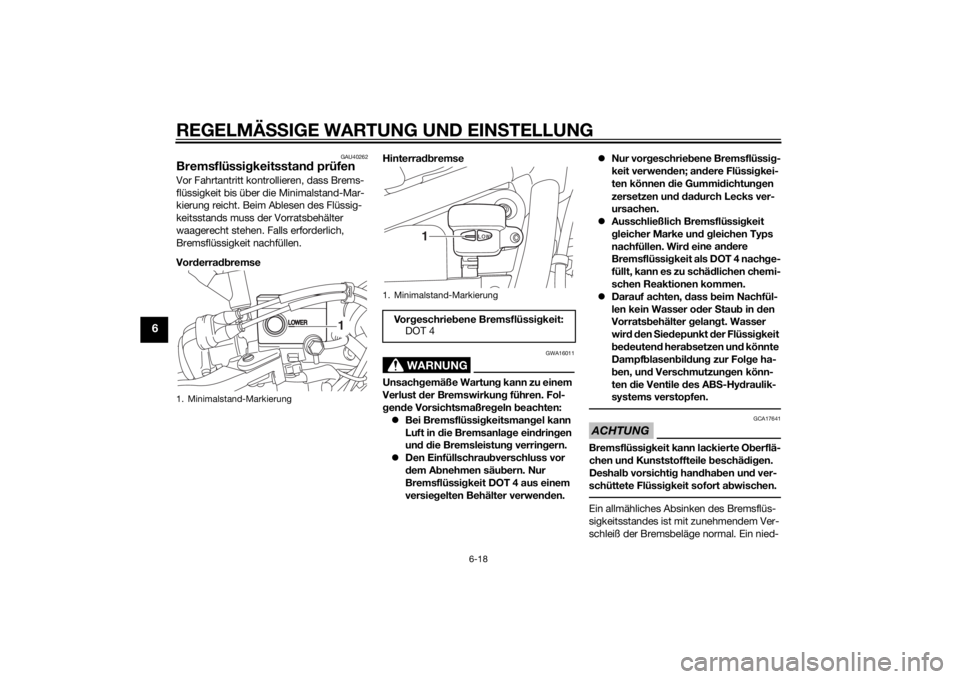

Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontro llieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den. 
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei
ne an dere
Bremsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in d en
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild un g zur Fol ge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile d es ABS-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVo r geschrie bene Bremsflüssi gkeit:
DOT 4
1
UB33G0G0.book Page 18 Tuesday, November 25, 2014 1:20 PM
