REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24215

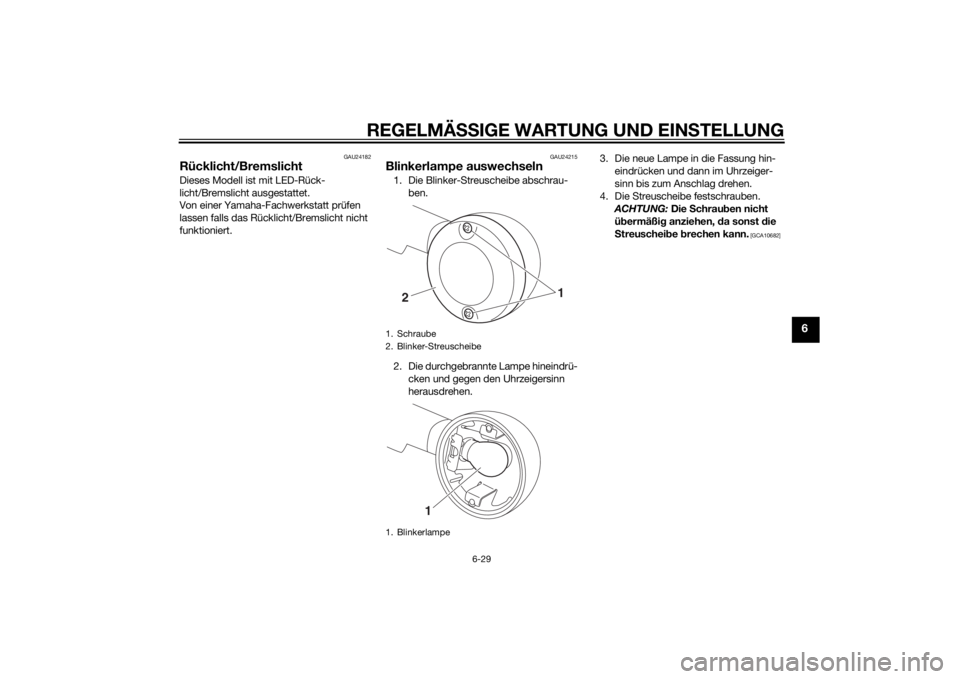

Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau ben nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA10682]
1. Schraube
2. Blinker-Streuscheibe
1. Blinkerlampe
2
1
1
UB33G0G0.book Page 29 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6
GAU24331
Kennzeichen beleuchtun gFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
UB33G0G0.book Page 30 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-31
6
GAU25852
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
UB33G0G0.book Page 31 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-32
6
GAU42604

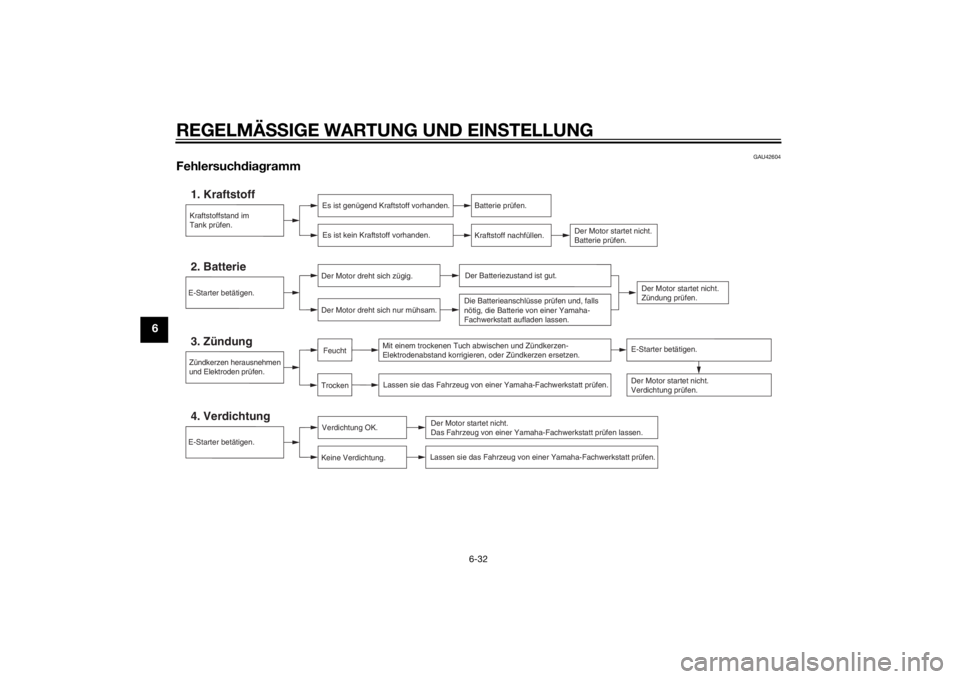

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
UB33G0G0.book Page 32 Tuesday, November 25, 2014 1:20 PM

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-1
7
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g ung d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum Säu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschä dig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU26075
Pfle geWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für d ie Reinig ung
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Antriebsriemen und Radachsen auftragen. Kaltreini-
ger und Schmutz mit Wasser abspü-
len.
Reini gung
ACHTUNG
GCA10773
 Stark säurehalti ge Ra dreini ger, be-
son ders an Speichenrä dern, ver-
mei den. Wer den solche Pro dukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, das Rei-
ni gun gsmittel nicht län ger als vor-
g eschrie ben auf d er betroffenen
S telle lassen. Die behan delten Teile
unb ed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
 Unsach gemäße Reini gun g kann
Plastikteile (wie Verklei dun gsteile,
A bdeckun gen, Win dschutzschei-
b en, Streuschei ben, Instrumenten-
b eleuchtun g us
w.) und d ie Schall-
d ämpfer beschä dig en.
Ausschließlich weiche, sau bere Tü-
cher o der Schwämme mit Wasser
verwen den, um Plastikteile zu reini-
g en. Wenn sich die Plastikteile mit
Wasser allein nicht grün dlich genu g
reini gen lassen, kann ein ver dünn-
UB33G0G0.book Page 1 Tuesday, November 25, 2014 1:20 PM

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-2
7
tes, mildes Reini gun gsmittel zu-
sammen mit Wasser verwen det
wer den. Da Reini gun gsmittel Plas-
tikteile an greifen können, müssen
alle Reste des Reini gun gsmittels
mit sehr viel Wasser abgespült wer-
d en.
 Niemals scharfe Chemikalien für
Plastikteile verwen den. Niemals fol-
g en de Mittel b zw. einen mit d iesen
Mitteln an gefeuchteten Lappen
o der Schwamm benutzen: alkali-
sche o der stark säurehalti ge Reini-
g un gsmittel, Lösun gsmittel, Ben-
zin, Rostschutz- o der
-entfernun gsmittel, Brems- o der
Kühlflüssi gkeit, Batteriesäure.
 Niemals Hoch druck-Waschanla gen
o der Dampfstrahlreini ger verwen-
d en, da diese das Einsickern von
Wasser und d amit eine Verschlech-
terun g in d en folgen den Bereichen
verursachen: Dichtun gen (von Rä-
d ern, Schwin gla gern, Ga beln un d
Bremsen), elektrische Bestan dteile
( S tecker, Ver bin dung en, Instrumen-
te, Schalter un d Lichter), Ent- un d
Belüftun gsschläuche.
 Für Motorrä der, die mit einer Win d-
schutzschei be aus gestattet sin d:
Keine starken Reini ger o der harten S
chwämme verwen den, da sie Teile
a b stumpfen o der verkratzen wer-
d en. Eini ge Plastikreini gung smittel
könnten auf der Win dschutzschei-
b e Kratzer hinterlassen. Das Pro-
d ukt an einer nicht im Blickfel d lie-
g en den Stelle der

Win dschutzschei be testen, o b es
S cheuerspuren hinterlässt. Ist die
Win dschutzschei be verkratzt, nach
d em Waschen ein Plastikpoliermit-
tel verwen den.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird. Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbindung
mit Wasser extrem korrosiv wirken, führen
Sie bitte nach jeder Fahrt in Regen, Küsten-
nähe oder auf gestreuten Straßen folgende
Schritte durch.HINWEISIm Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwen den, da es d ie Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen, einschließlich verchrom-
ter und vernickelter
Metalloberflächen, sprühen.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
UB33G0G0.book Page 2 Tuesday, November 25, 2014 1:20 PM

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-3
7
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Alle lackierten und verchromten Ober- flächen einwachsen. Polituren nicht zu
häufig einsetzen, denn diese enthalten
Schleifmittel, die eine dünne Schicht
des Lackes abtragen.
7. Das Motorrad vollständig trocknen
lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreinig ungen auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen. 
Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
un d - beläg e mit Aceton od er einem
han delsü blichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorrad s in den Kurven
testen.
ACHTUNG
GCA10951
 Wachs un d Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Öl o der Wachs auf d en An-
trie bsriemen auftra gen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufig einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.
HINWEIS Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
UB33G0G0.book Page 3 Tuesday, November 25, 2014 1:20 PM

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-4
7
GAU26283
AbstellenKurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
 Um Korrosion zu verhin dern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) un d Bereiche, in d enen
starke Chemikalien gela gert wer-
d en, vermei den.S tillle gun g
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel. 2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors sicherstellen,
dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-24.
UB33G0G0.book Page 4 Tuesday, November 25, 2014 1:20 PM

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
UB33G0G0.book Page 5 Tuesday, November 25, 2014 1:20 PM

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2295 mm (90.4 in)
Gesamtbreite:
775 mm (30.5 in)
Gesamthöhe: 1160 mm (45.7 in)
Sitzhöhe: 765 mm (30.1 in)
Radstand:
1570 mm (61.8 in)
Bodenfreiheit: 135 mm (5.3 in)
Mindest-Wendekreis: 3300 mm (129.9 in)Gewicht:Gewicht (fahrfertig):251 kg (553 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung: 2-Zylinder-V-Motor
Hubraum: 942 cm3
Bohrung × Hub:
85.0 × 83.0 mm (3.35 × 3.27 in)
Verdichtungsverhältnis: 9.0 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 12 L (3.2 US gal, 2.6 Imp.gal) Davon Reserve:
2.8 L (0.74 US gal, 0.62 Imp.gal)
Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: 1TP1 01Zün dkerze(n):Hersteller/Modell:
NGK/CPR7EA-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gun g:Primäruntersetzungsverhältnis:
1.674 (72/43)
Achsantrieb: Riemen
Sekundäruntersetzungsverhältnis: 2.333 (70/30)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang: 3.067 (46/15)
2. Gang: 2.063 (33/16)
3. Gang:
1.579 (30/19)
4. Gang: 1.259 (34/27)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
UB33G0G0.book Page 1 Tuesday, November 25, 2014 1:20 PM
