PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
OPMERKINGEen riemspanningsmeter is verkrijgbaar bij
een Yamaha dealer.4. Bereken de riemdoorbuiging door vande meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken.
5. Als de riemdoorbuiging niet correct is, laat deze dan door een Yamaha dealer
bijstellen.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizing van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
1. Riemspanningsmeter
2. Doorbuiging aandrijfriemDoor bui gin g aan drijfriem:
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB33D0D0.book Page 20 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU44275
Rem- en schakelpedalen contro-
leren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelpe daal
DAU23144
Rem- en koppelin gshen dels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
Aan bevolen smeermi ddel:
Lithiumvet
UB33D0D0.book Page 21 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU23203
Zijstandaar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaa g beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u d e controle over de
machine kunt verliezen.
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan
bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB33D0D0.book Page 22 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU51951
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de voorvork op schade en over-
matige olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie
pagina 6-30.) WAARSCHUWING!
On dersteun de machine zorg vuldig
om omvallen en mo gelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB33D0D0.book Page 23 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50291
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-15.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is gifti g en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep d i-
rect de hulp in van een arts.
OGEN: Spoel g ed uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, sig aretten e.d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
1
2
3
UB33D0D0.book Page 24 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst d e negatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voor dat u
d e accu plaatst de sleutel naar
“OFF” en sluit vervolg ens eerst de
positieve ka bel en d aarna de neg a-
tieve ka bel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU57711
Zekerin gen vervan genDe hoofdzekering, de ABS-motorzekering
en de zekeringkasten, waarin de zekerin-
gen voor de afzonderlijke circuits zijn on-
dergebracht, bevinden zich onder het
boordgereedschapskastje achter het pa-

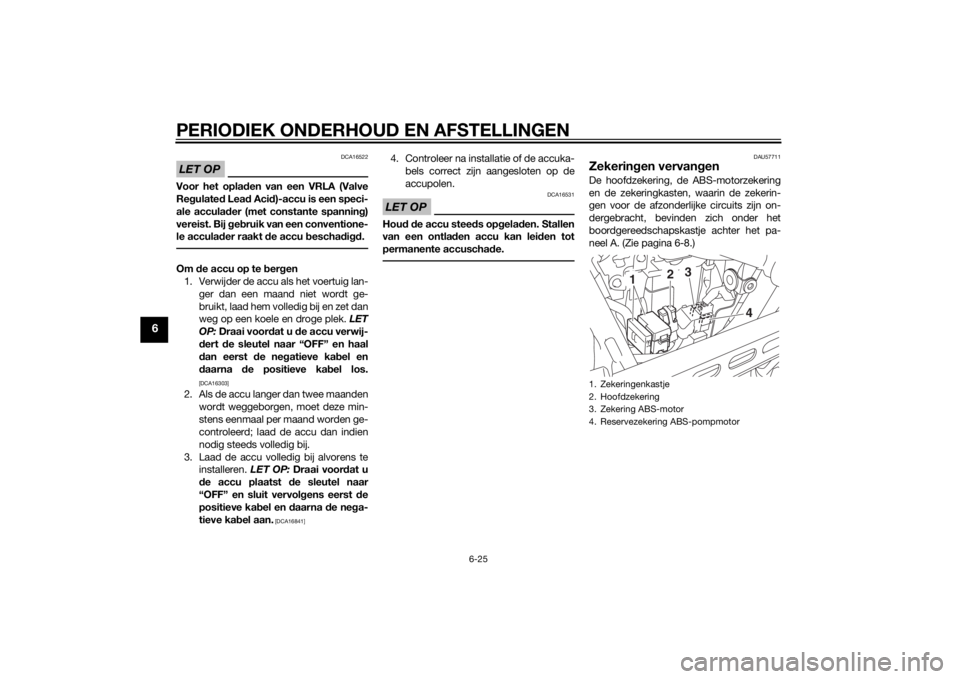

neel A. (Zie pagina 6-8.)1. Zekeringenkastje
2. Hoofdzekering
3. Zekering ABS-motor
4. Reservezekering ABS-pompmotor
3
2
4
1
UB33D0D0.book Page 25 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
OPMERKINGOm toegang te krijgen tot de ABS-motorze-
kering verwijdert u de kap van het startmo-
torrelais door deze omhoog te trekken.
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekering ontstekingssysteem
2. Zekering ABS-regeleenheid
3. Zekering signaleringssysteem
4. Zekering parkeerlichten
5. Backup-zekering (voor klok en startblok-keersysteem)
6. Koplampzekering
7. Reservezekering
8. Zekering brandstofinjectiesysteem
9. Zekering van de ABS-solenoïdeklep
2 1
4
5
6
7
789
3
1. Kap van startmotorrelais
2. Zekering ABS-motor
3. Reservezekering ABS-pompmotor
2
1
3
Voor geschreven zekerin gen:
Hoofdzekering:
40.0 A
Koplampzekering: 20.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit: 15.0 A
Zekering ABS-motor: 30.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Zekering ABS-regeleenheid: 7.5 A
Backup-zekering: 7.5 A
UB33D0D0.book Page 26 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU63180

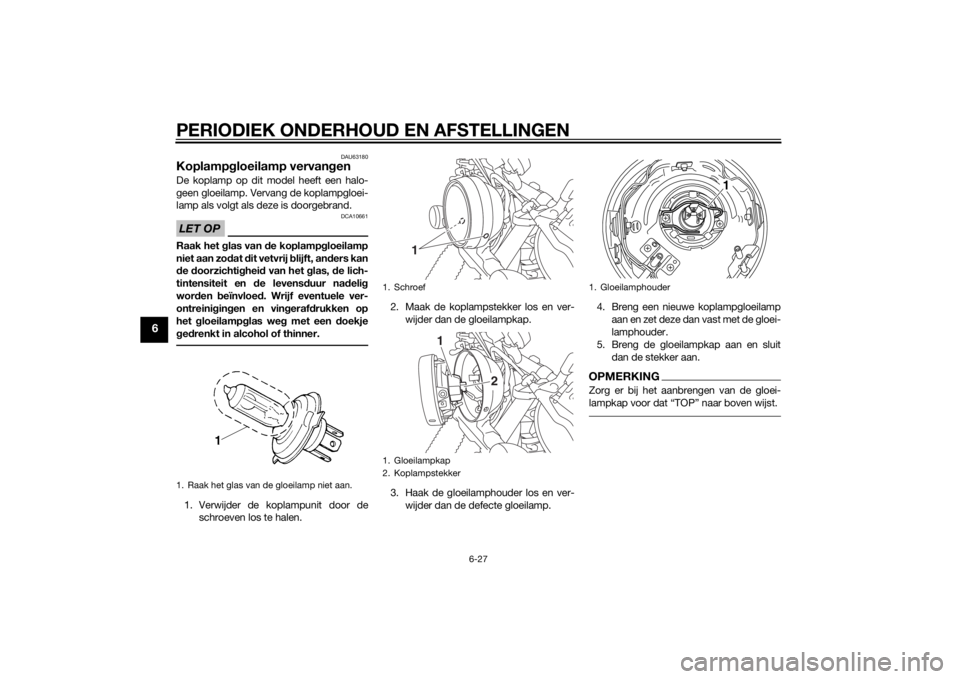

Koplampgloeilamp vervan genDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10661
Raak het g las van de koplampg loeilamp
niet aan zo dat dit vetvrij blijft, an ders kan
d e doorzichti ghei d van het glas, de lich-
tintensiteit en de levens duur na deli g
wor den beïnvloe d. Wrijf eventuele ver-
ontreini gin gen en vin geraf drukken op
het gloeilamp glas weg met een d oekje

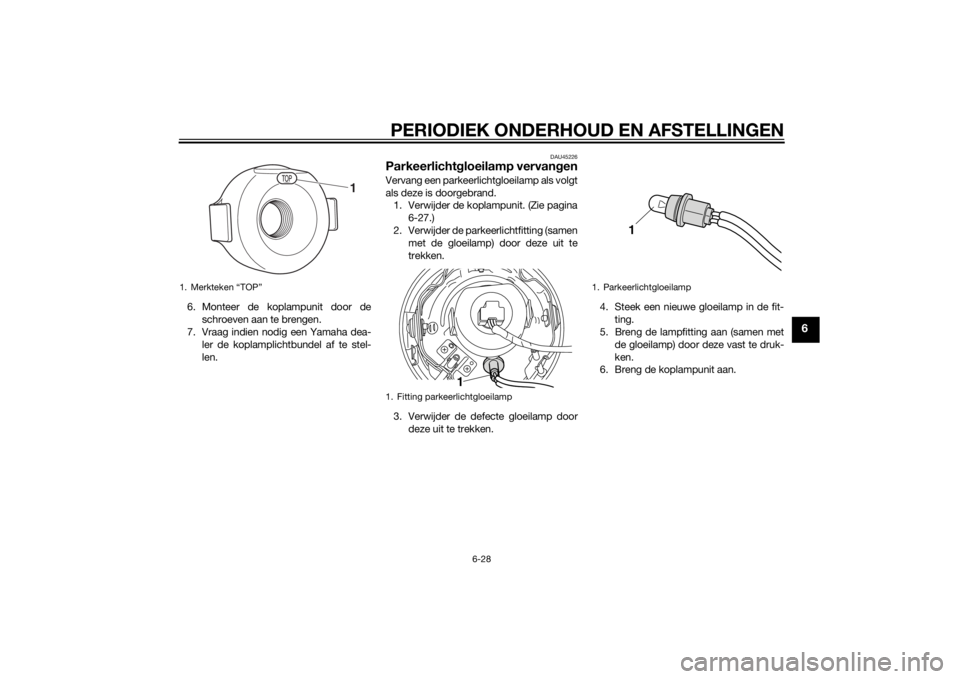

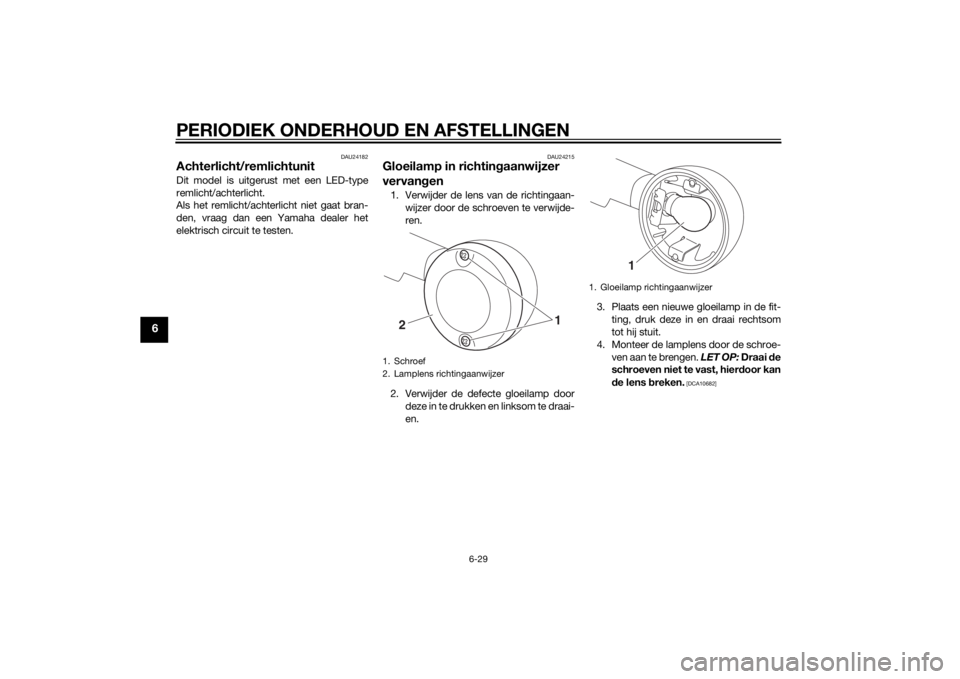

g ed renkt in alcohol of thinner.1. Verwijder de koplampunit door de
schroeven los te halen. 2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver- wijder dan de defecte gloeilamp. 4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit dan de stekker aan.
OPMERKINGZorg er bij het aanbrengen van de gloei-
lampkap voor dat “TOP” naar boven wijst.
1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1. Gloeilampkap
2. Koplampstekker
1
1
2
1. Gloeilamphouder
1
UB33D0D0.book Page 27 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
6. Monteer de koplampunit door deschroeven aan te brengen.
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.
DAU45226
Parkeerlicht gloeilamp vervan genVervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-27.)
2. Verwijder de parkeerlichtfitting (samen met de gloeilamp) door deze uit te
trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Breng de koplampunit aan.
1. Merkteken “TOP”
1
1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
UB33D0D0.book Page 28 Monday, December 1, 2014 2:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU24182
Achterlicht/remlichtunitDit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU24215
Gloeilamp in richtingaanwijzer
vervan gen1. Verwijder de lens van de richtingaan-
wijzer door de sc hroeven te verwijde-
ren.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en. 3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroe- ven aan te brengen. LET OP: Draai de
schroeven niet te vast, hier door kan
d e lens b reken.
[DCA10682]
1. Schroef
2. Lamplens richtingaanwijzer
2
1
1. Gloeilamp richtingaanwijzer
1
UB33D0D0.book Page 29 Monday, December 1, 2014 2:33 PM
