YAMAHA XVS950CU 2016 Manuale de Empleo (in Spanish)

Especificaciones
8-1
8
Dimensiones:Longitud total:2290 mm (90.2 in)
Anchura total:
830 mm (32.7 in)
Altura total: 1120 mm (44.1 in)
Altura del asiento: 690 mm (27.2 in)
Distancia entre ejes:
1570 mm (61.8 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo: 3.3 m (10.83 ft)Peso:Peso en orden de marcha:Para modelos sin ABS 247 kg (545 lb)
Para modelos ABS 251 kg (553 lb)Motor:Ciclo de combustión:4 tiempos
Sistema de refrigeración:
Refrigerado por aire
Sistema de válvulas: SOHC
Disposición de cilindros: En V
Número de cilindros:
2 cilindros
Cilindrada: 942 cm3
Calibre × Carrera:
85.0 × 83.0 mm (3.35 × 3.27 in) Relación de compresión:
9.0 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor: Cambio de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con desmontaje del filtro de aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Gasolina normal sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible: 12 L (3.2 US gal, 2.6 Imp.gal)
Cantidad de reserva de combustible:
2.8 L (0.74 US gal, 0.62 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:1TP1 01
Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Húmedo, multidiscoTransmisión:Relación de reducción primaria:1.674 (72/43)
Transmisión final: Correa
Relación de reducción secundaria:
2.333 (70/30)
Tipo de transmisión: Velocidad 5, engrane constante
Relación de engranajes: 1a:3.067 (46/15)
2a: 2.063 (33/16)
3a:
1.579 (30/19)
4a: 1.259 (34/27)
5a: 1.042 (25/24)Chasis:Tipo de bastidor: Doble cuna
Ángulo del eje delantero: 29.0 grados
U2DES1S0.book Page 1 Tuesday, September 8, 2015 9:18 AM

Especificaciones
8-2
8
Base del ángulo de inclinación:130 mm (5.1 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 100/90-19M/C 57H
Fabricante/modelo: BRIDGESTONE/EXEDRA G721FNeumático trasero:Tipo:Sin cámara
Tamaño: 150/80B16M/C 71H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722FCarga:Carga máxima:Para modelos ABS 202 kg (445 lb)
Para modelos sin ABS 206 kg (454 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Hasta 90 kg (198 lb) de carga:
Delantero: 225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
90 kg (198 lb) de carga - carga máxima:
Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
280 kPa (2.80 kgf/cm2, 41 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
19M/C x MT2.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16M/C x MT3.50Freno delantero:Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 120 mm (4.7 in)Suspensión trasera:Tipo:Basculante
Muelle: Muelle espiral Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda: 70 mm (2.8 in)
Sistema eléctrico:Sistema de tensión:12 V
Sistema de encendido: TCI
Sistema estándar:
Magneto CABatería:Modelo:YTZ14S
Voltaje, capacidad:
12 V, 11.2 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla × cantidad :Faro:
H4, 60.0 W/55.0 W x 1
Luz de freno y posterior: LED
Luz de intermitencia delantera:
21.0 W × 2
Luz de intermitencia trasera: 21.0 W × 2
Luz auxiliar: 5.0 W × 1
Luz de la matrícula:
5.0 W × 1
Luz de instrumentos: EL (Electroluminescente)
U2DES1S0.book Page 2 Tuesday, September 8, 2015 9:18 AM

Especificaciones
8-3
8
Luz indicadora de punto muerto:LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso del nivel de gasolina: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: Para modelos ABS LED
Luz indicadora del sistema inmovilizador: LEDFusible:Fusible principal:40.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 15.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
Para modelos ABS 7.5 A
Fusible del motor del sistema ABS: Para modelos ABS 30.0 A Fusible del solenoide del ABS:
Para modelos ABS 15.0 A
Fusible de repuesto: 7.5 A
U2DES1S0.book Page 3 Tuesday, September 8, 2015 9:18 AM

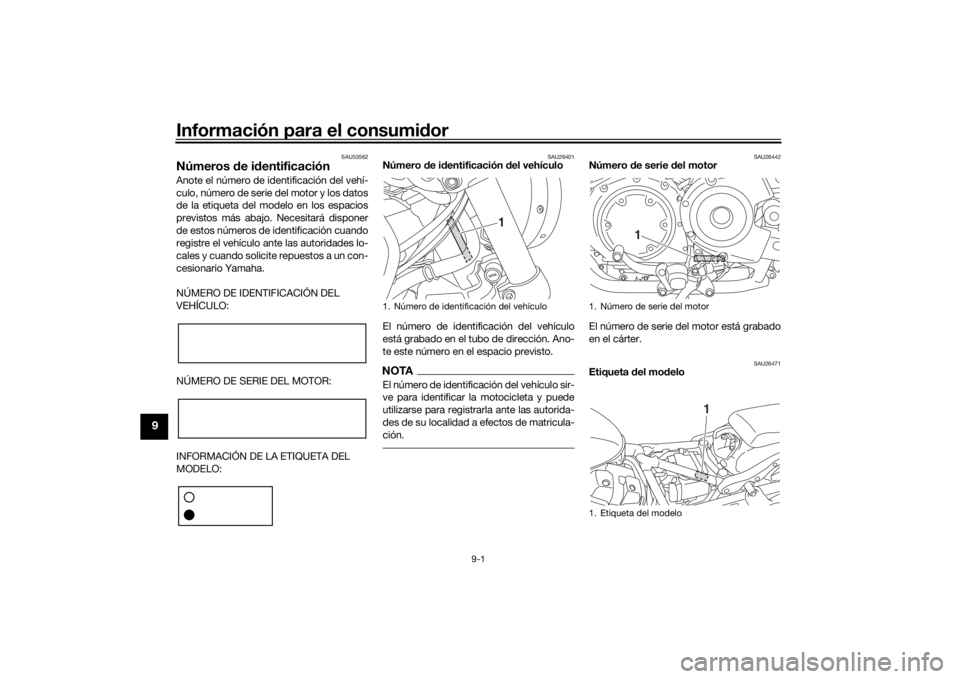

Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
U2DES1S0.book Page 1 Tuesday, September 8, 2015 9:18 AM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-15). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
U2DES1S0.book Page 2 Tuesday, September 8, 2015 9:18 AM

10-1
10
IndexAABS (modelos con ABS) ....................... 3-11
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-33
Arranque del motor ................................. 5-1
Asiento del conductor........................... 3-15BBatería................................................... 6-26
Bloqueo de la dirección ........................ 3-15
Bombilla del faro, cambio ..................... 6-30
Bombilla del intermitente, cambio ........ 6-32
Bombilla de una luz de posición, cambio................................................ 6-31
Bujías, comprobación ............................. 6-9CCaballete lateral .................................... 3-17
Caballete lateral, comprobación y engrase ............................................... 6-24
Cables, comprobación y engrase ......... 6-22
Cambio ................................................... 5-2
Catalizador............................................ 3-14
Cojinetes de las ruedas, comprobación .................................... 6-26
Color mate, precaución .......................... 7-1
Conjuntos amortiguadores, ajuste........ 3-16
Conmutador de la luz de cruce/ carretera ............................................... 3-8
Consumo de gasolina, consejos para reducirlo................................................ 5-3
Cuadro de identificación de averías ..... 6-35
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-25EEspecificaciones .................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, cambio............................ 6-13
Fusibles, cambio .................................. 6-27GGasolina ............................................... 3-12HHolgura de la válvula ............................ 6-14
Horquilla delantera, comprobación ...... 6-25IIdentificación de averías....................... 6-34
Indicador multifunción ............................ 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque .......................... 3-8
Interruptor de intermitencia .................... 3-8
Interruptor de la bocina .......................... 3-8
Interruptor de luces de emergencia ....... 3-9
Interruptor de paro del motor ................. 3-8
Interruptor de ráfagas............................. 3-8
Interruptores de la luz de freno ............ 6-18
Interruptores del manillar ....................... 3-8
Interruptor principal ................................ 3-2
Interruptor RESET .................................. 3-9
Interruptor SELECT ................................ 3-9JJuego de herramientas........................... 6-2
Juego de la correa de transmisión ....... 6-21
Juego libre de la maneta de embrague, ajuste ............................... 6-17 Juego libre de la maneta del freno,
comprobación ....................................6-18
Juego libre del puño del acelerador, comprobación ....................................6-14
LLíquido de freno, comprobación...........6-19
Líquido de frenos, cambio ....................6-21
Luces indicadoras y de aviso .................3-3
Luz de aviso de avería del motor ............3-4
Luz de aviso del ABS (modelos con
ABS) ......................................................3-4
Luz de aviso del nivel de aceite ..............3-3
Luz de aviso del nivel de gasolina ..........3-3
Luz de freno/piloto trasero....................6-32
Luz de la matrícula ................................6-33
Luz indicadora de intermitencia ..............3-3
Luz indicadora del sistema inmovilizador.........................................3-4
Luz indicadora de punto muerto .............3-3MManeta de embrague ..............................3-9
Maneta de freno ....................................3-10
Manetas de freno y embrague, comprobación y engrase ....................6-23
Mantenimiento, sistema de control de emisiones..............................................6-3
Mantenimiento y engrase, periódicos .....6-4NNeumáticos ...........................................6-14
Número de identificación del vehículo ....9-1
Número de serie del motor .....................9-1
Números de identificación ......................9-1PPanel, desmontaje y montaje..................6-8
U2DES1S0.book Page 1 Tuesday, September 8, 2015 9:18 AM

Index
10-2
10
Pastillas de freno delantero y
trasero, comprobación ....................... 6-19
Pedal de cambio................................... 3-10
Pedal de freno ...................................... 3-10
Pedales de freno y cambio, comprobación y engrase ................... 6-23
Pivotes del basculante, engrase .......... 6-24
Puño del acelerador y cable,
comprobación y engrase ................... 6-22RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-16SSistema de corte del circuito de encendido .......................................... 3-18
Sistema inmovilizador ............................ 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina ........... 3-12
Testigo de luces de carretera ................. 3-3
Tubo respiradero/rebose del depósito de combustible .................................. 3-14
U2DES1S0.book Page 2 Tuesday, September 8, 2015 9:18 AM
