YAMAHA YBR125 2006 Instructieboekje (in Dutch)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

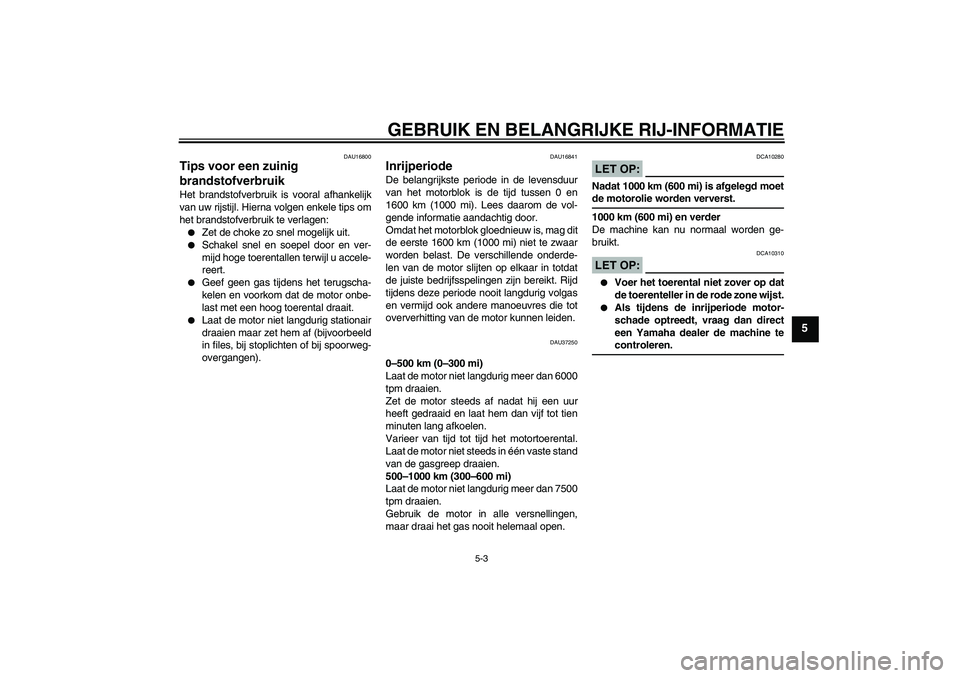

5-3
5
DAU16800
Tips voor een zuinig
brandstofverbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Zet de choke zo snel mogelijk uit.


Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.


Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.


Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU37250
0–500 km (0–300 mi)
Laat de motor niet langdurig meer dan 6000
tpm draaien.
Zet de motor steeds af nadat hij een uur
heeft gedraaid en laat hem dan vijf tot tien
minuten lang afkoelen.
Varieer van tijd tot tijd het motortoerental.
Laat de motor niet steeds in één vaste stand
van de gasgreep draaien.
500–1000 km (300–600 mi)
Laat de motor niet langdurig meer dan 7500
tpm draaien.
Gebruik de motor in alle versnellingen,
maar draai het gas nooit helemaal open.
LET OP:
DCA10280
Nadat 1000 km (600 mi) is afgelegd moetde motorolie worden ververst.
1000 km (600 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP:
DCA10310


Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.


Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
U3D9D0D0.book Page 3 Monday, December 27, 2004 10:35 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

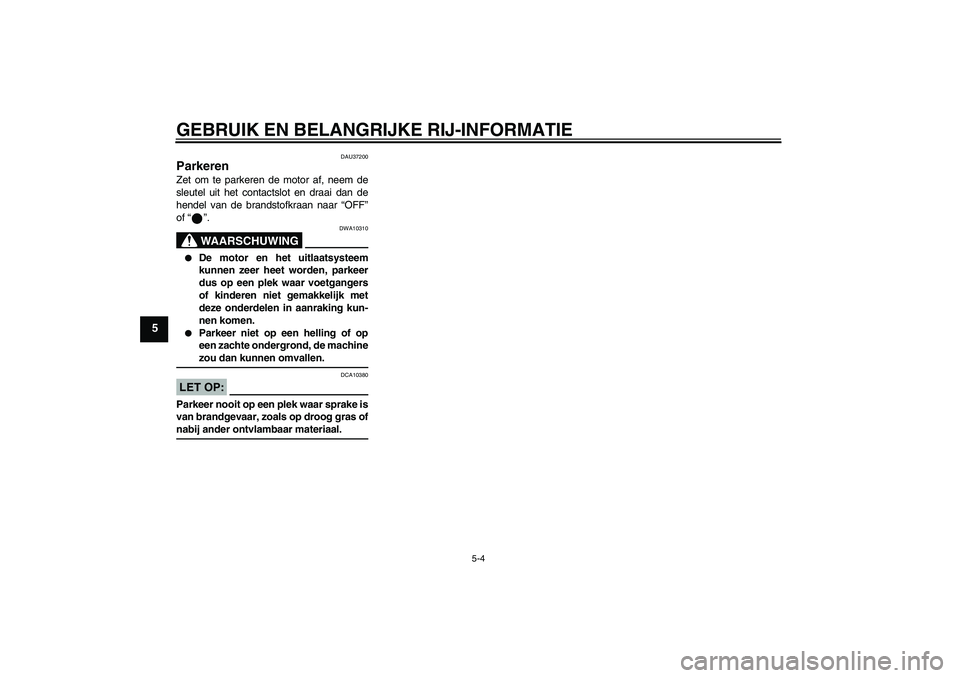

5-4
5
DAU37200
Parkeren Zet om te parkeren de motor af, neem de
sleutel uit het contactslot en draai dan de
hendel van de brandstofkraan naar “OFF”
of “”.
WAARSCHUWING
DWA10310


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.


Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.U3D9D0D0.book Page 4 Monday, December 27, 2004 10:35 AM

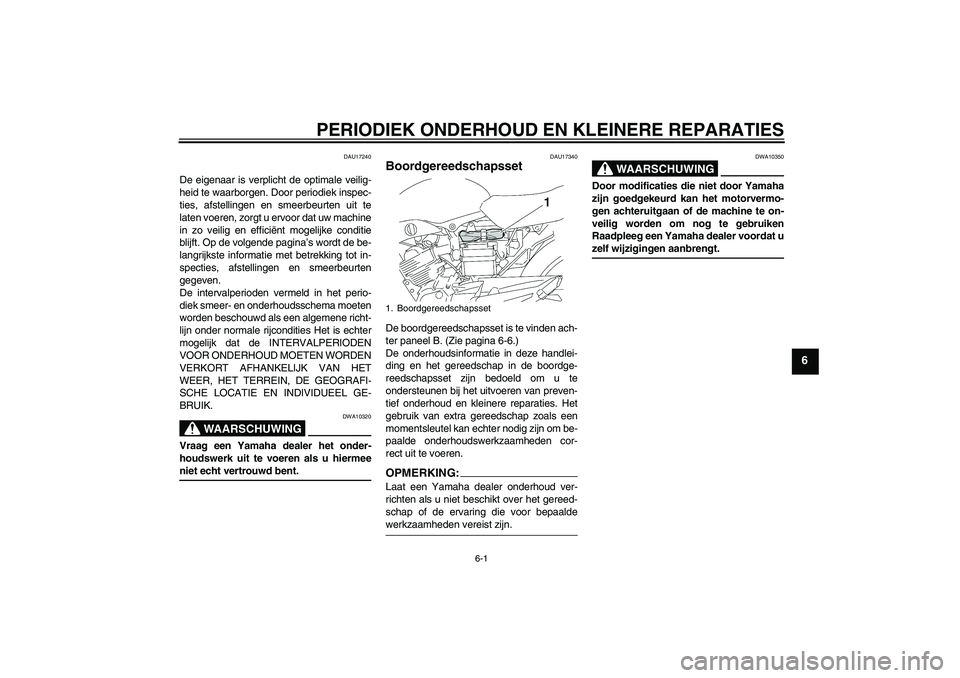

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17340
Boordgereedschapsset De boordgereedschapsset is te vinden ach-
ter paneel B. (Zie pagina 6-6.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U3D9D0D0.book Page 1 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

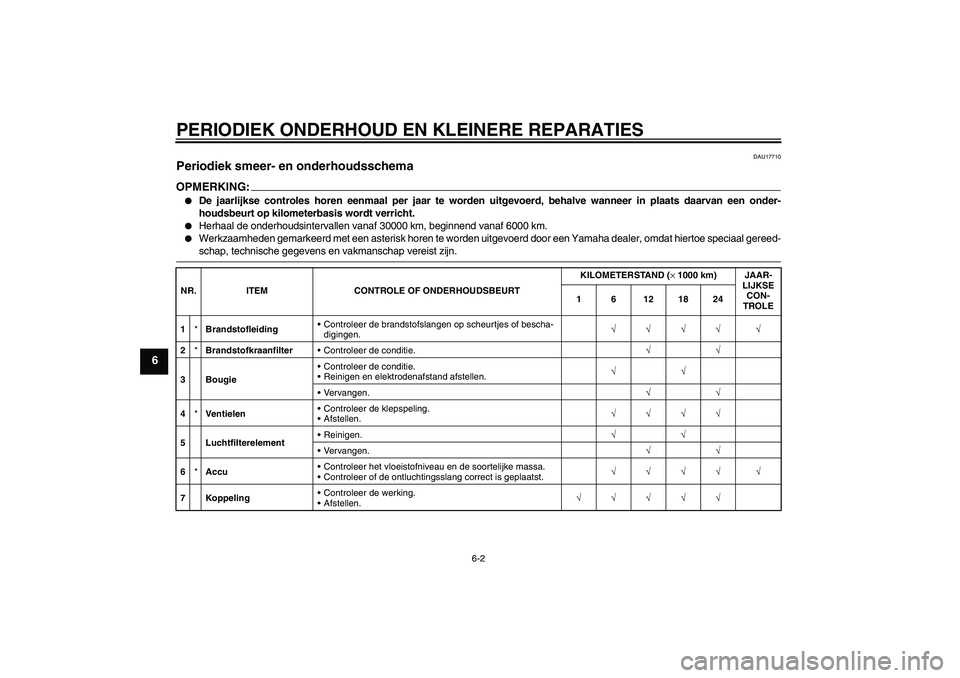

6-2
6
DAU17710
Periodiek smeer- en onderhoudsschema OPMERKING:

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 30000 km, beginnend vanaf 6000 km.


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 6 12 18 24
1*BrandstofleidingControleer de brandstofslangen op scheurtjes of bescha-
digingen.√√√√ √
2*BrandstofkraanfilterControleer de conditie.√√
3 BougieControleer de conditie.
Reinigen en elektrodenafstand afstellen.√√
Vervangen.√√
4*Ve n ti e le nControleer de klepspeling.
Afstellen.√√√√
5 LuchtfilterelementReinigen.√√
Vervangen.√√
6*AccuControleer het vloeistofniveau en de soortelijke massa.
Controleer of de ontluchtingsslang correct is geplaatst.√√√√ √
7 KoppelingControleer de werking.
Afstellen.√√√√√
U3D9D0D0.book Page 2 Monday, December 27, 2004 10:35 AM

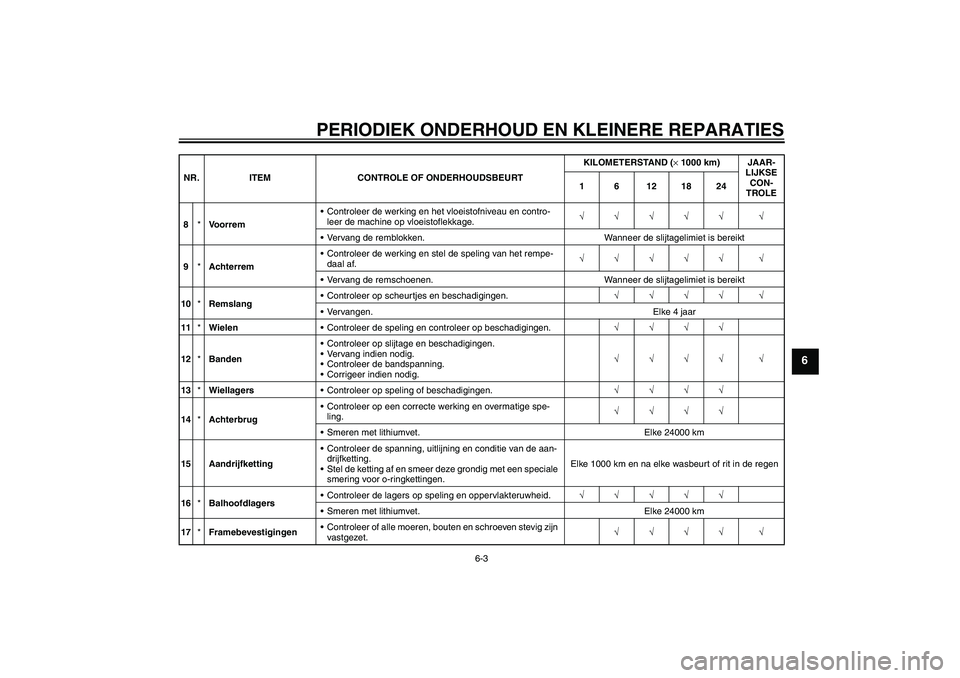

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
8*VoorremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
9*AchterremControleer de werking en stel de speling van het rempe-
daal af.√√√√√ √
Vervang de remschoenen. Wanneer de slijtagelimiet is bereikt
10*RemslangControleer op scheurtjes en beschadigingen.√√√√ √
Vervangen. Elke 4 jaar
11*WielenControleer de speling en controleer op beschadigingen.√√√√
12*BandenControleer op slijtage en beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√ √
13*WiellagersControleer op speling of beschadigingen.√√√√
14*AchterbrugControleer op een correcte werking en overmatige spe-
ling.√√√√
Smeren met lithiumvet. Elke 24000 km
15 AandrijfkettingControleer de spanning, uitlijning en conditie van de aan-
drijfketting.
Stel de ketting af en smeer deze grondig met een speciale
smering voor o-ringkettingen.Elke 1000 km en na elke wasbeurt of rit in de regen
16*BalhoofdlagersControleer de lagers op speling en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 24000 km
17*FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 6 12 18 24
U3D9D0D0.book Page 3 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

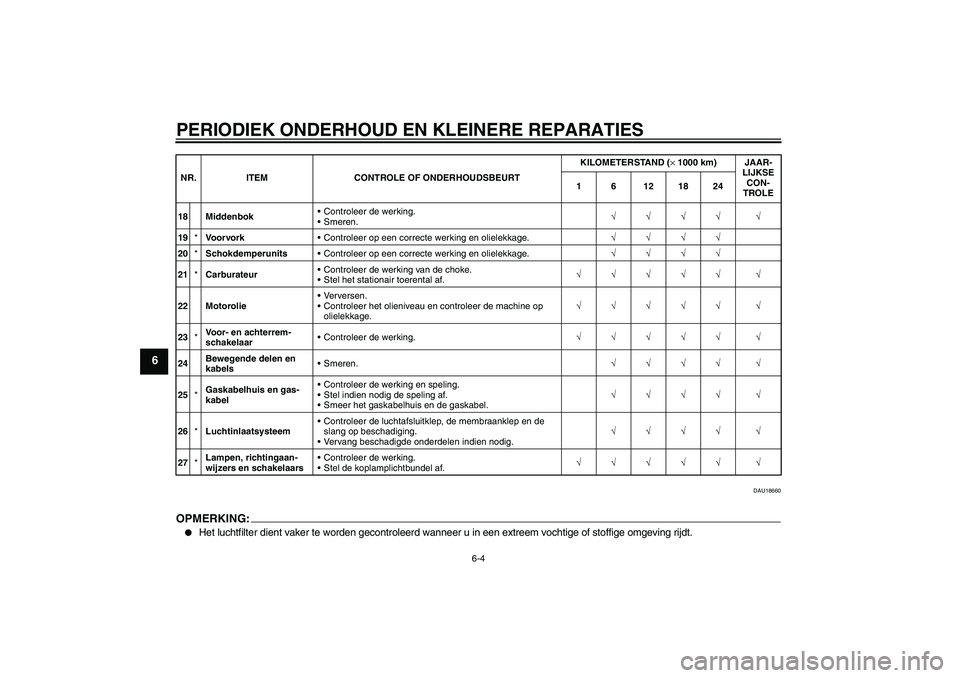

6-4
6
DAU18660
OPMERKING:

Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
18 MiddenbokControleer de werking.
Smeren.√√√√ √
19*Vo o r v o r kControleer op een correcte werking en olielekkage.√√√√
20*SchokdemperunitsControleer op een correcte werking en olielekkage.√√√√
21*CarburateurControleer de werking van de choke.
Stel het stationair toerental af.√√√√√ √
22 MotorolieVerversen.
Controleer het olieniveau en controleer de machine op
olielekkage.√√√√√ √
23*Voor- en achterrem-
schakelaarControleer de werking.√√√√√ √
24Bewegende delen en
kabelsSmeren.√√√√ √
25*Gaskabelhuis en gas-
kabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de gaskabel.√√√√ √
26*LuchtinlaatsysteemControleer de luchtafsluitklep, de membraanklep en de
slang op beschadiging.
Vervang beschadigde onderdelen indien nodig.√√√√ √
27*Lampen, richtingaan-
wijzers en schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 6 12 18 24U3D9D0D0.book Page 4 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

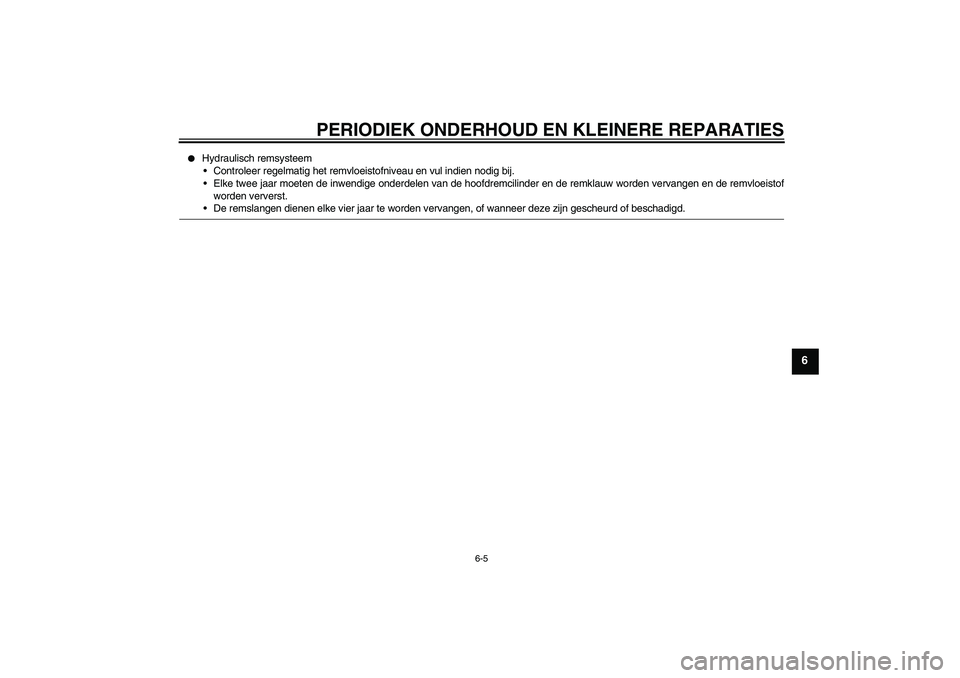

6-5
6


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinder en de remklauw worden vervangen en de remvloeistof
worden ververst.De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U3D9D0D0.book Page 5 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

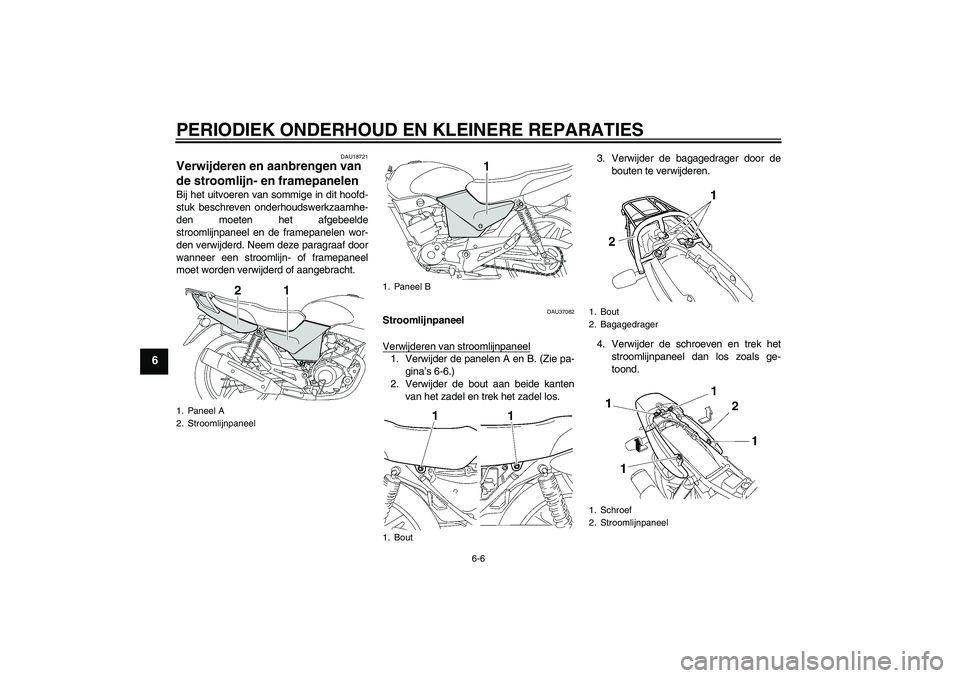

6-6
6
DAU18721
Verwijderen en aanbrengen van
de stroomlijn- en framepanelen Bij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en de framepanelen wor-
den verwijderd. Neem deze paragraaf door
wanneer een stroomlijn- of framepaneel
moet worden verwijderd of aangebracht.
DAU37082
Stroomlijnpaneel
Verwijderen van stroomlijnpaneel1. Verwijder de panelen A en B. (Zie pa-
gina’s 6-6.)
2. Verwijder de bout aan beide kanten
van het zadel en trek het zadel los.3. Verwijder de bagagedrager door de
bouten te verwijderen.
4. Verwijder de schroeven en trek het
stroomlijnpaneel dan los zoals ge-
toond.
1. Paneel A
2. Stroomlijnpaneel
1. Paneel B
1. Bout
1. Bout
2. Bagagedrager
1. Schroef
2. Stroomlijnpaneel
U3D9D0D0.book Page 6 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

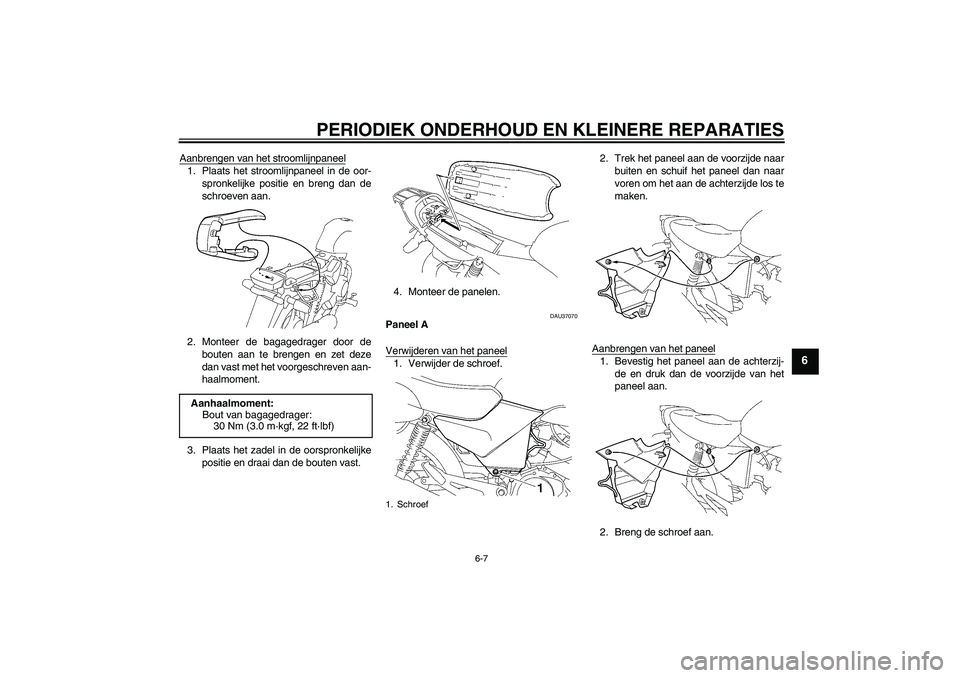

6-7
6
Aanbrengen van het stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven aan.
2. Monteer de bagagedrager door de
bouten aan te brengen en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
3. Plaats het zadel in de oorspronkelijke
positie en draai dan de bouten vast.4. Monteer de panelen.
DAU37070
Paneel A
Verwijderen van het paneel1. Verwijder de schroef.2. Trek het paneel aan de voorzijde naar
buiten en schuif het paneel dan naar
voren om het aan de achterzijde los te
maken.
Aanbrengen van het paneel
1. Bevestig het paneel aan de achterzij-
de en druk dan de voorzijde van het
paneel aan.
2. Breng de schroef aan. Aanhaalmoment:
Bout van bagagedrager:
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Schroef
U3D9D0D0.book Page 7 Monday, December 27, 2004 10:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

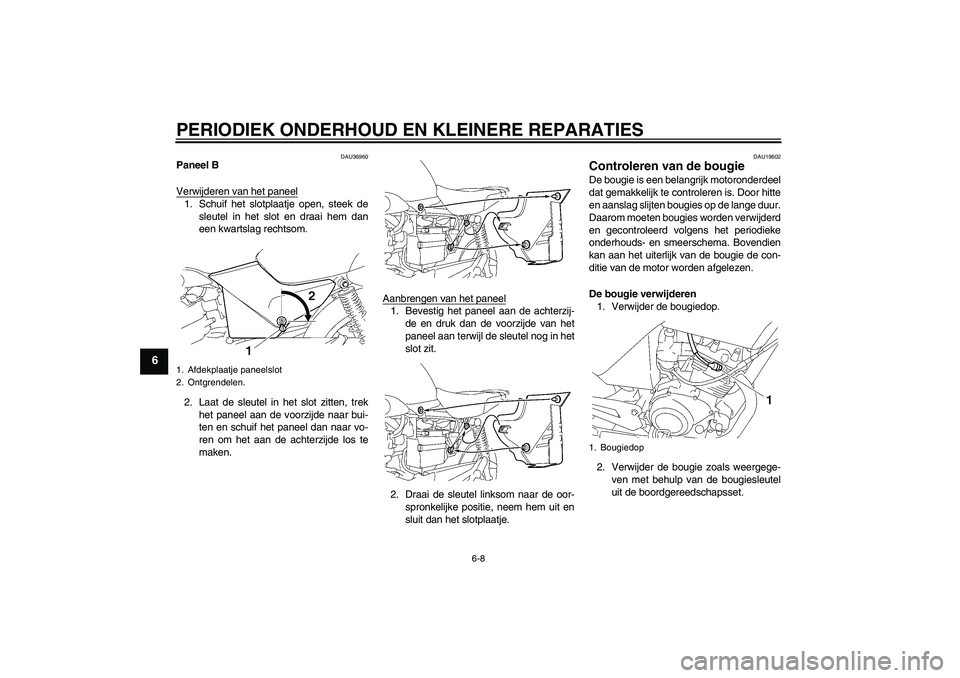

6-8
6
DAU36960
Paneel B
Verwijderen van het paneel1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
een kwartslag rechtsom.
2. Laat de sleutel in het slot zitten, trek
het paneel aan de voorzijde naar bui-
ten en schuif het paneel dan naar vo-
ren om het aan de achterzijde los te
maken.Aanbrengen van het paneel
1. Bevestig het paneel aan de achterzij-
de en druk dan de voorzijde van het
paneel aan terwijl de sleutel nog in het
slot zit.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
DAU19602
Controleren van de bougie De bougie is een belangrijk motoronderdeel
dat gemakkelijk te controleren is. Door hitte
en aanslag slijten bougies op de lange duur.
Daarom moeten bougies worden verwijderd
en gecontroleerd volgens het periodieke
onderhouds- en smeerschema. Bovendien
kan aan het uiterlijk van de bougie de con-
ditie van de motor worden afgelezen.
De bougie verwijderen
1. Verwijder de bougiedop.
2. Verwijder de bougie zoals weergege-
ven met behulp van de bougiesleutel
uit de boordgereedschapsset.
1. Afdekplaatje paneelslot
2. Ontgrendelen.
1. Bougiedop
U3D9D0D0.book Page 8 Monday, December 27, 2004 10:35 AM
