YAMAHA YBR125 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: YBR125, Model: YAMAHA YBR125 2007Pages: 80, PDF-Größe: 4.22 MB

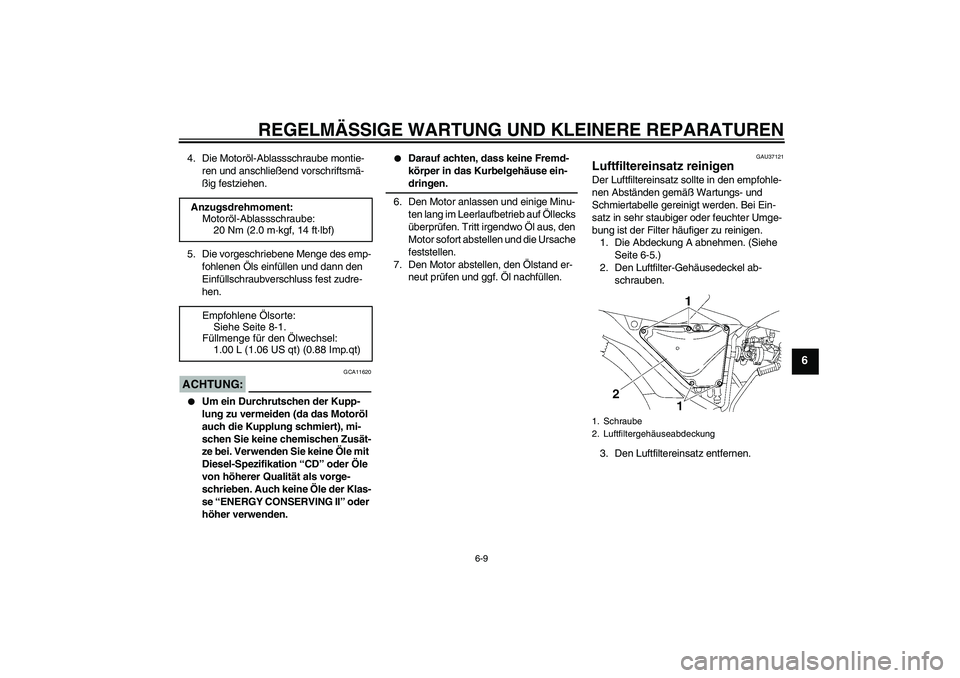

Page 41 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
4. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
5. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.ACHTUNG:
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
7. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU37121
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-5.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz entfernen. Anzugsdrehmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
1.00 L (1.06 US qt) (0.88 Imp.qt)1. Schraube
2. Luftfiltergehäuseabdeckung
U3D9G1G0.book Page 9 Thursday, October 12, 2006 9:54 AM

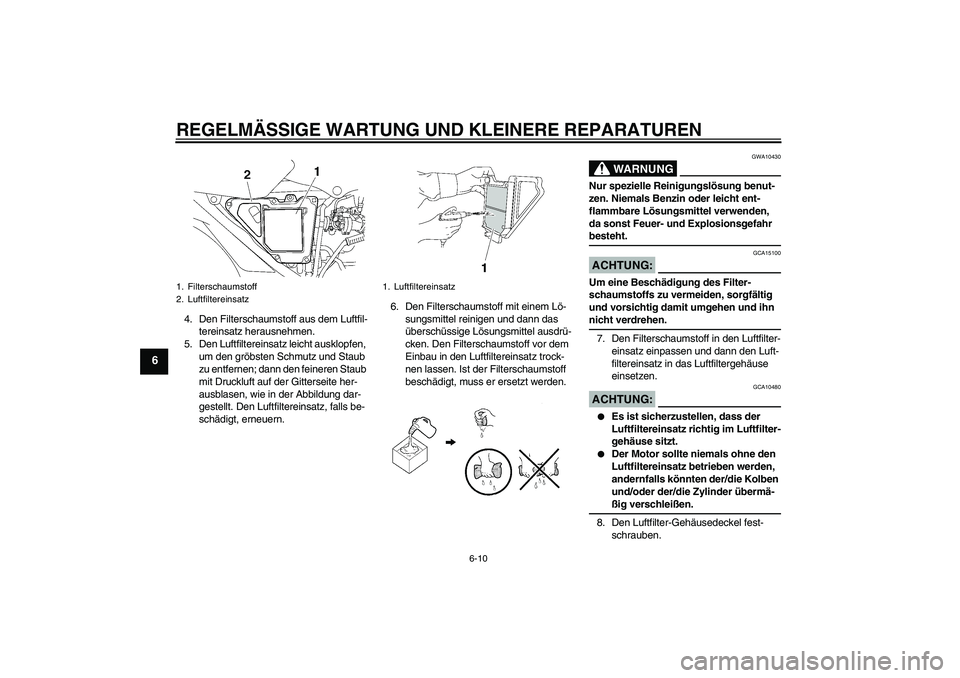

Page 42 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
4. Den Filterschaumstoff aus dem Luftfil-
tereinsatz herausnehmen.
5. Den Luftfiltereinsatz leicht ausklopfen,
um den gröbsten Schmutz und Staub
zu entfernen; dann den feineren Staub
mit Druckluft auf der Gitterseite her-
ausblasen, wie in der Abbildung dar-
gestellt. Den Luftfiltereinsatz, falls be-
schädigt, erneuern.6. Den Filterschaumstoff mit einem Lö-
sungsmittel reinigen und dann das
überschüssige Lösungsmittel ausdrü-
cken. Den Filterschaumstoff vor dem
Einbau in den Luftfiltereinsatz trock-
nen lassen. Ist der Filterschaumstoff
beschädigt, muss er ersetzt werden.
WARNUNG
GWA10430
Nur spezielle Reinigungslösung benut-
zen. Niemals Benzin oder leicht ent-
flammbare Lösungsmittel verwenden,
da sonst Feuer- und Explosionsgefahr besteht.ACHTUNG:
GCA15100
Um eine Beschädigung des Filter-
schaumstoffs zu vermeiden, sorgfältig
und vorsichtig damit umgehen und ihn nicht verdrehen.
7. Den Filterschaumstoff in den Luftfilter-
einsatz einpassen und dann den Luft-
filtereinsatz in das Luftfiltergehäuse
einsetzen.ACHTUNG:
GCA10480
Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
1. Filterschaumstoff
2. Luftfiltereinsatz
1. Luftfiltereinsatz
U3D9G1G0.book Page 10 Thursday, October 12, 2006 9:54 AM
Page 43 of 80

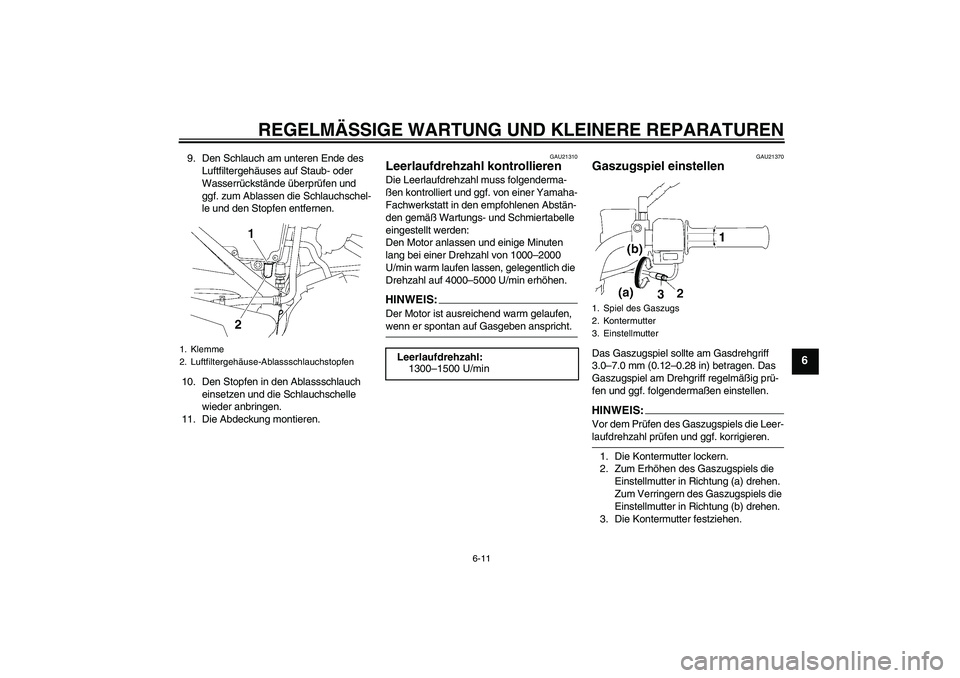

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
9. Den Schlauch am unteren Ende des
Luftfiltergehäuses auf Staub- oder
Wasserrückstände überprüfen und
ggf. zum Ablassen die Schlauchschel-
le und den Stopfen entfernen.
10. Den Stopfen in den Ablassschlauch
einsetzen und die Schlauchschelle
wieder anbringen.
11. Die Abdeckung montieren.
GAU21310
Leerlaufdrehzahl kontrollieren Die Leerlaufdrehzahl muss folgenderma-
ßen kontrolliert und ggf. von einer Yamaha-
Fachwerkstatt in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
eingestellt werden:
Den Motor anlassen und einige Minuten
lang bei einer Drehzahl von 1000–2000
U/min warm laufen lassen, gelegentlich die
Drehzahl auf 4000–5000 U/min erhöhen.HINWEI
S:
Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
GAU21370
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–7.0 mm (0.12–0.28 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.HINWEIS:Vor dem Prüfen des Gaszugspiels die Leer-laufdrehzahl prüfen und ggf. korrigieren.
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
3. Die Kontermutter festziehen.
1. Klemme
2. Luftfiltergehäuse-Ablassschlauchstopfen
Leerlaufdrehzahl:
1300–1500 U/min
1. Spiel des Gaszugs
2. Kontermutter
3. Einstellmutter
U3D9G1G0.book Page 11 Thursday, October 12, 2006 9:54 AM

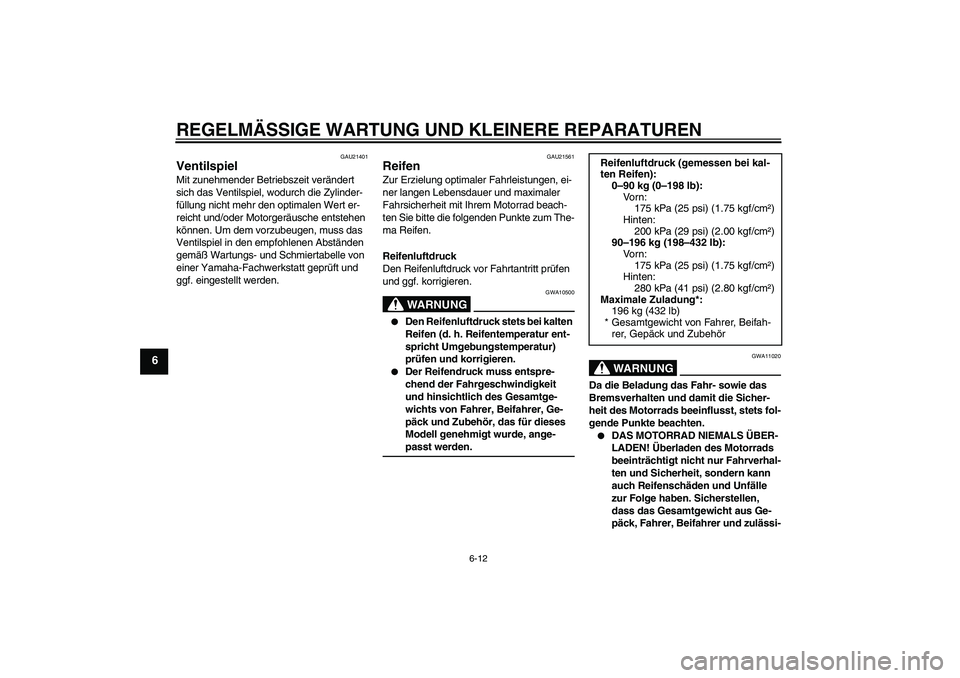

Page 44 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21561
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi- Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
90–196 kg (198–432 lb):
Vo r n :
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)
Maximale Zuladung*:
196 kg (432 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U3D9G1G0.book Page 12 Thursday, October 12, 2006 9:54 AM

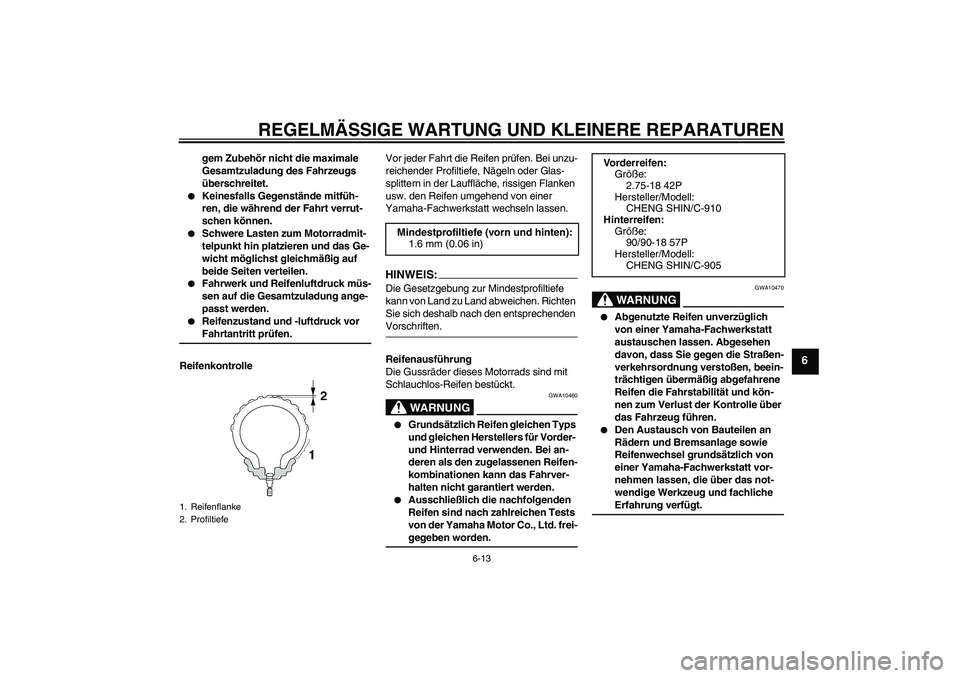

Page 45 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.
ReifenkontrolleVor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10460
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vo r d e r r e i f e n :
Größe:
2.75-18 42P
Hersteller/Modell:
CHENG SHIN/C-910
Hinterreifen:
Größe:
90/90-18 57P
Hersteller/Modell:
CHENG SHIN/C-905
U3D9G1G0.book Page 13 Thursday, October 12, 2006 9:54 AM

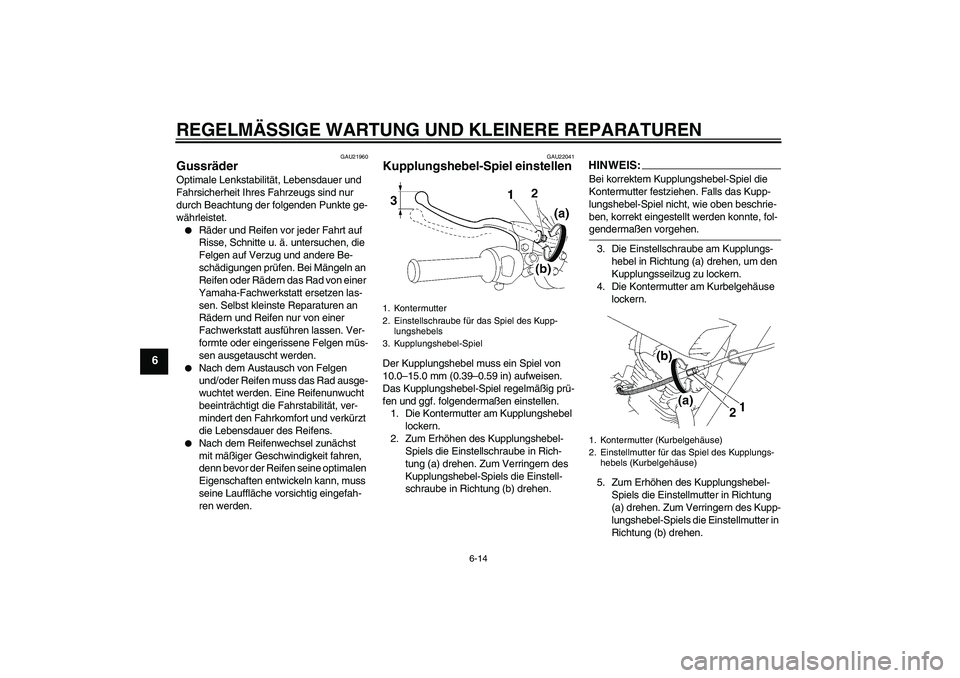

Page 46 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22041
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.
HINWEIS:Bei korrektem Kupplungshebel-Spiel die
Kontermutter festziehen. Falls das Kupp-
lungshebel-Spiel nicht, wie oben beschrie-
ben, korrekt eingestellt werden konnte, fol-gendermaßen vorgehen.
3. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
4. Die Kontermutter am Kurbelgehäuse
lockern.
5. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter in Richtung
(a) drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Kontermutter
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Kupplungshebel-Spiel
1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter für das Spiel des Kupplungs-
hebels (Kurbelgehäuse)
U3D9G1G0.book Page 14 Thursday, October 12, 2006 9:54 AM
Page 47 of 80

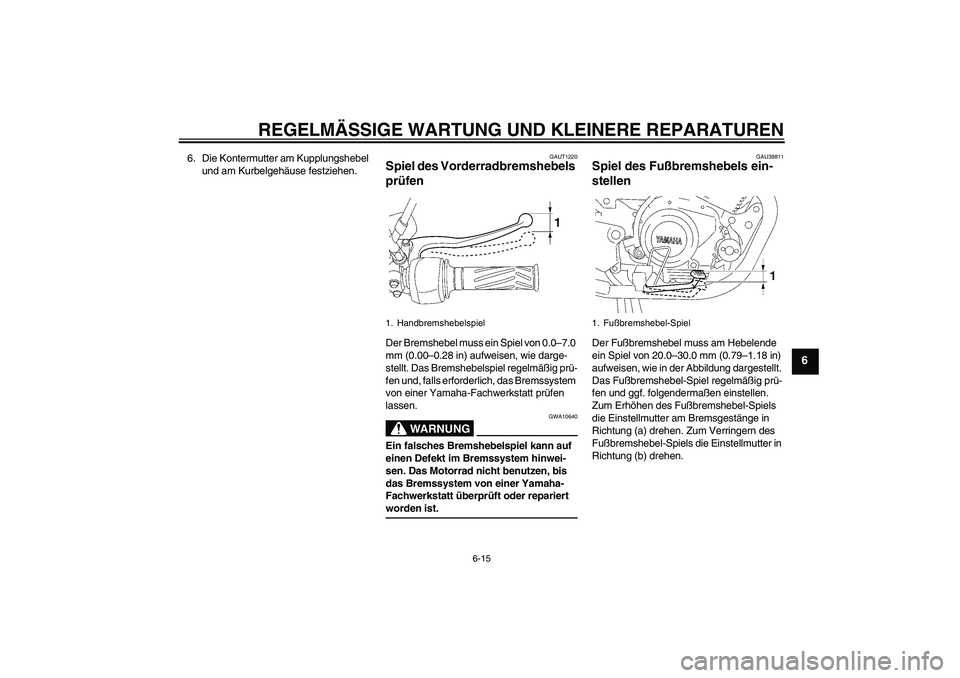

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
6. Die Kontermutter am Kupplungshebel
und am Kurbelgehäuse festziehen.
GAUT1220
Spiel des Vorderradbremshebels
prüfen Der Bremshebel muss ein Spiel von 0.0–7.0
mm (0.00–0.28 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und, falls erforderlich, das Bremssystem
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA10640
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Motorrad nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert worden ist.
GAU39811
Spiel des Fußbremshebels ein-
stellen Der Fußbremshebel muss am Hebelende
ein Spiel von 20.0–30.0 mm (0.79–1.18 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge in
Richtung (a) drehen. Zum Verringern des
Fußbremshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Handbremshebelspiel
1. Fußbremshebel-Spiel
U3D9G1G0.book Page 15 Thursday, October 12, 2006 9:54 AM
Page 48 of 80

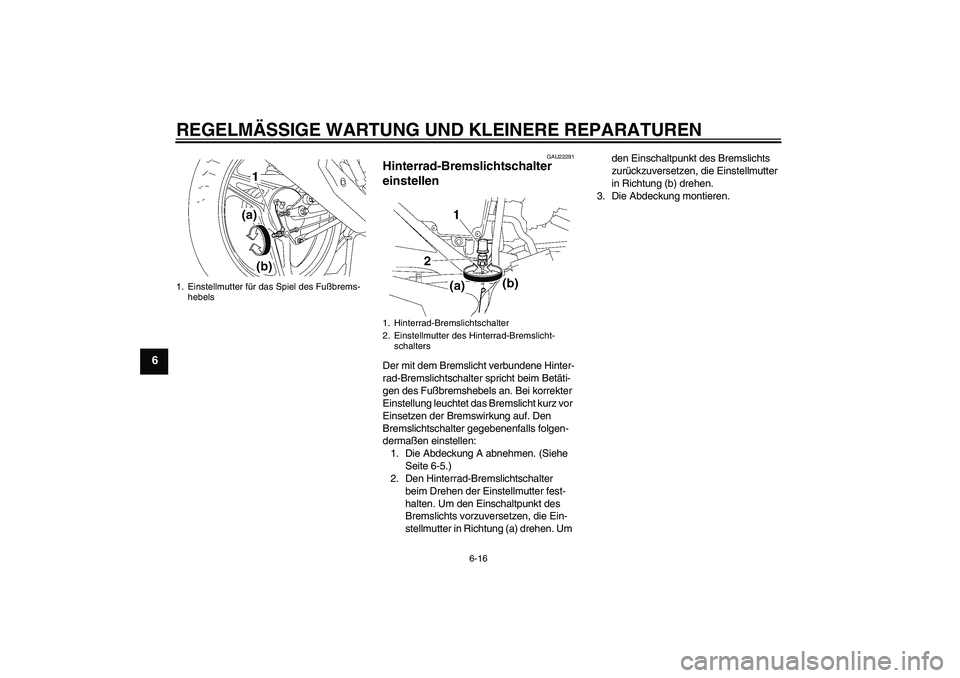

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU22291
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-5.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
1. Einstellmutter für das Spiel des Fußbrems-
hebels
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
U3D9G1G0.book Page 16 Thursday, October 12, 2006 9:54 AM
Page 49 of 80

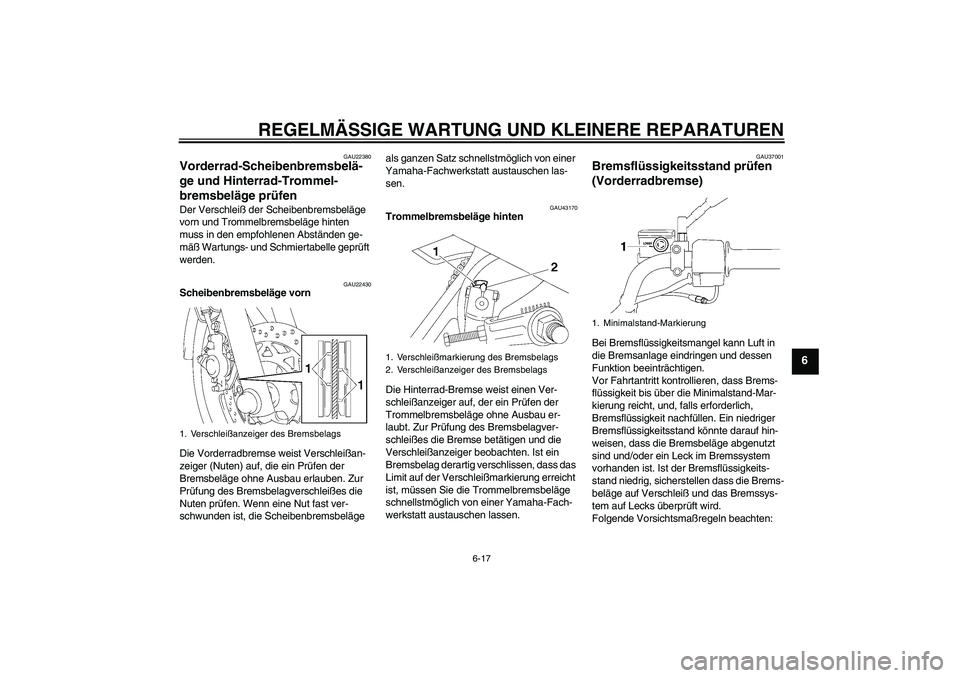

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU22380
Vorderrad-Scheibenbremsbelä-
ge und Hinterrad-Trommel-
bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle geprüft
werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU43170
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf der Verschleißmarkierung erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU37001
Bremsflüssigkeitsstand prüfen
(Vorderradbremse) Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:
1. Verschleißanzeiger des Bremsbelags
1. Verschleißmarkierung des Bremsbelags
2. Verschleißanzeiger des Bremsbelags
1. Minimalstand-Markierung
U3D9G1G0.book Page 17 Thursday, October 12, 2006 9:54 AM
Page 50 of 80

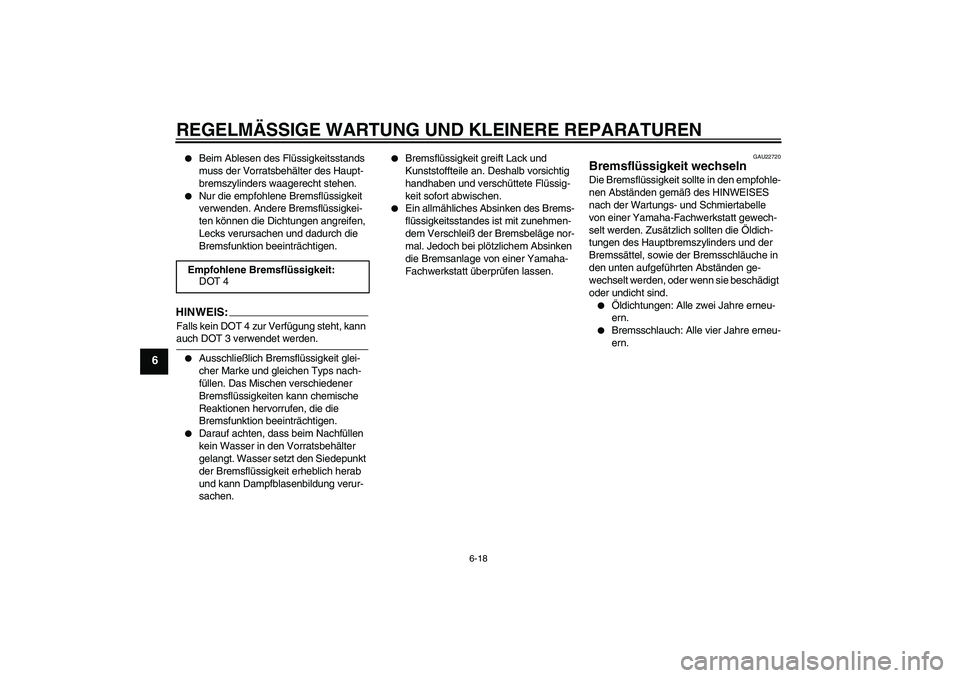

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter des Haupt-
bremszylinders waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
HINWEIS:Falls kein DOT 4 zur Verfügung steht, kann auch DOT 3 verwendet werden.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22720
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläuche in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschlauch: Alle vier Jahre erneu-
ern. Empfohlene Bremsflüssigkeit:
DOT 4
U3D9G1G0.book Page 18 Thursday, October 12, 2006 9:54 AM
