YAMAHA YBR125 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: YBR125, Model: YAMAHA YBR125 2007Pages: 80, PDF-Größe: 4.22 MB

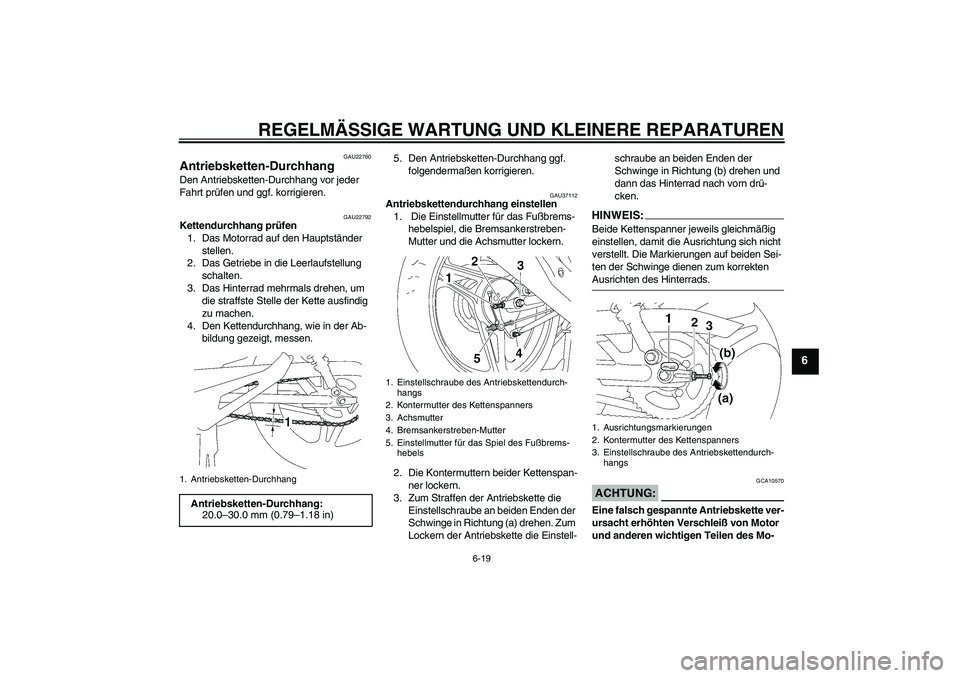

Page 51 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22792
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU37112
Antriebskettendurchhang einstellen
1. Die Einstellmutter für das Fußbrems-
hebelspiel, die Bremsankerstreben-
Mutter und die Achsmutter lockern.
2. Die Kontermuttern beider Kettenspan-
ner lockern.
3. Zum Straffen der Antriebskette die
Einstellschraube an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-schraube an beiden Enden der
Schwinge in Richtung (b) drehen und
dann das Hinterrad nach vorn drü-
cken.
HINWEIS:Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
1. Antriebsketten-DurchhangAntriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter des Kettenspanners
3. Achsmutter
4. Bremsankerstreben-Mutter
5. Einstellmutter für das Spiel des Fußbrems-
hebels
1. Ausrichtungsmarkierungen
2. Kontermutter des Kettenspanners
3. Einstellschraube des Antriebskettendurch-
hangs
U3D9G1G0.book Page 19 Thursday, October 12, 2006 9:54 AM
Page 52 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6

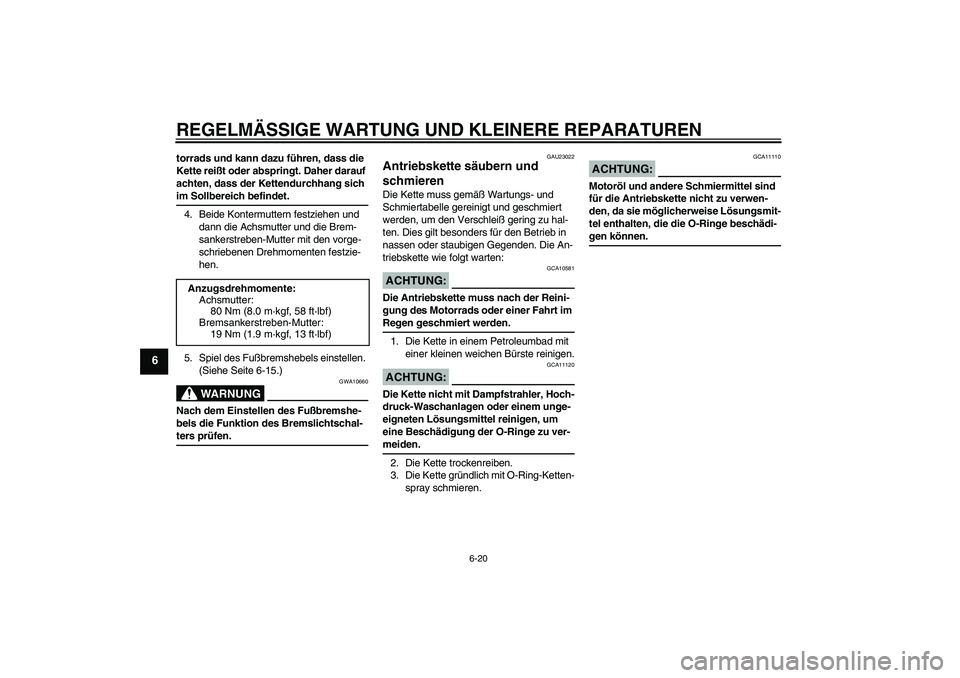

torrads und kann dazu führen, dass die
Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich im Sollbereich befindet.
4. Beide Kontermuttern festziehen und
dann die Achsmutter und die Brem-
sankerstreben-Mutter mit den vorge-
schriebenen Drehmomenten festzie-
hen.
5. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-15.)
WARNUNG
GWA10660
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-ters prüfen.
GAU23022
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.ACHTUNG:
GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
ACHTUNG:
GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-gen können.
Anzugsdrehmomente:
Achsmutter:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bremsankerstreben-Mutter:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U3D9G1G0.book Page 20 Thursday, October 12, 2006 9:54 AM
Page 53 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6

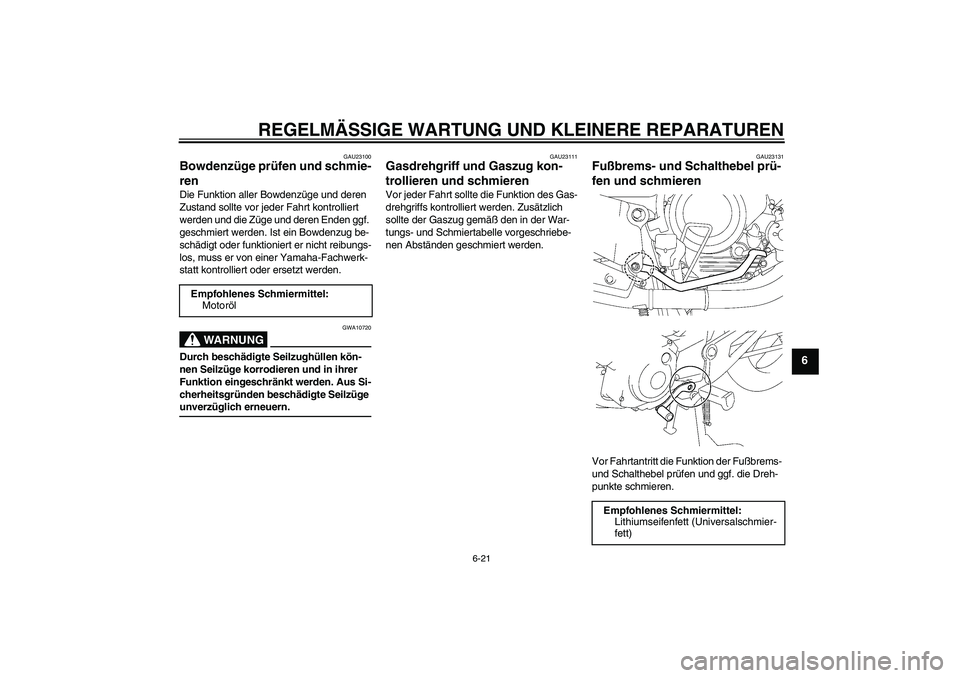

GAU23100
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23131
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren. Empfohlenes Schmiermittel:
Motoröl
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U3D9G1G0.book Page 21 Thursday, October 12, 2006 9:54 AM
Page 54 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6

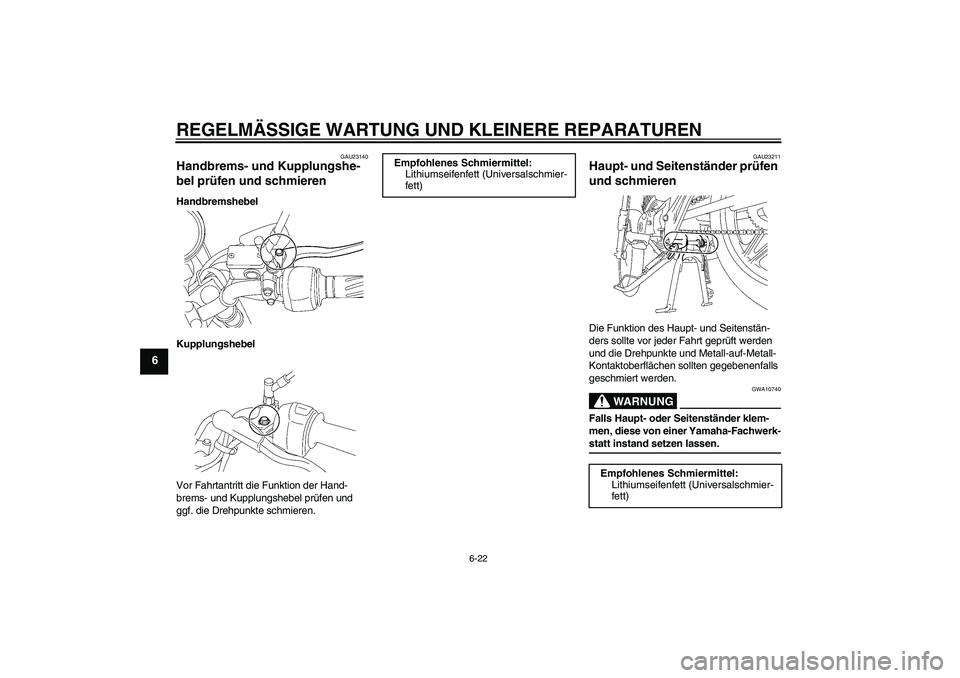

GAU23140
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU23211
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-statt instand setzen lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U3D9G1G0.book Page 22 Thursday, October 12, 2006 9:54 AM

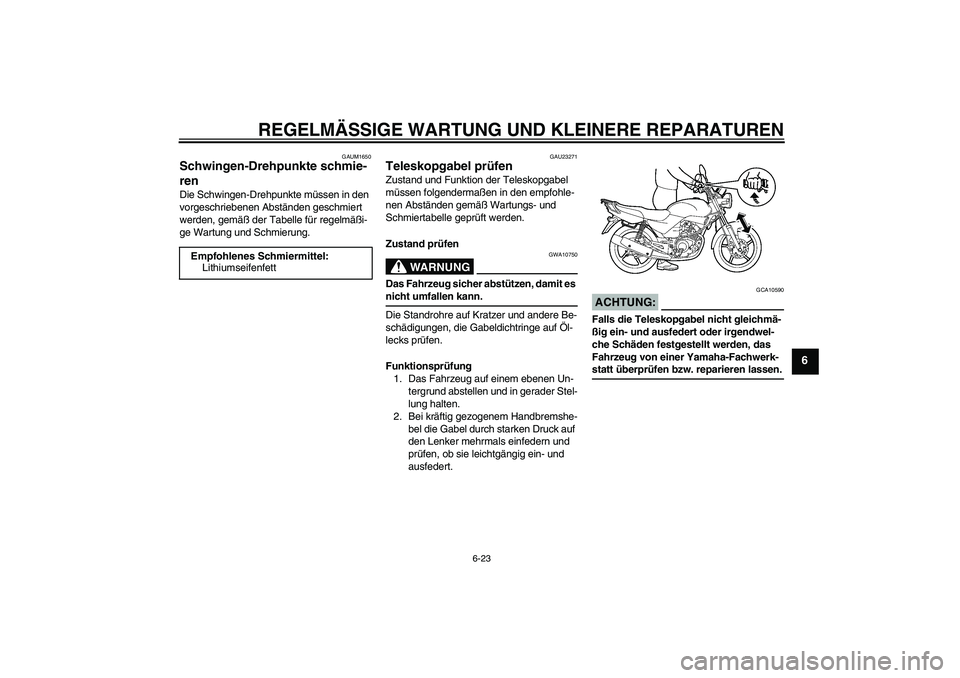

Page 55 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen. Empfohlenes Schmiermittel:
Lithiumseifenfett
U3D9G1G0.book Page 23 Thursday, October 12, 2006 9:54 AM
Page 56 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6

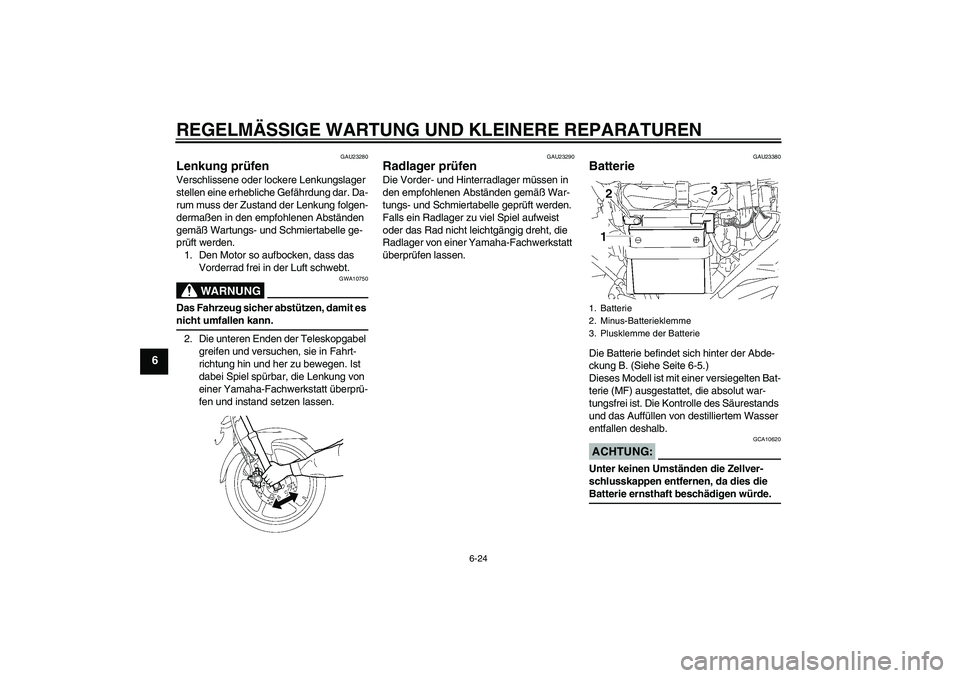

GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23380
Batterie Die Batterie befindet sich hinter der Abde-
ckung B. (Siehe Seite 6-5.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.ACHTUNG:
GCA10620
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die Batterie ernsthaft beschädigen würde.1. Batterie
2. Minus-Batterieklemme
3. Plusklemme der Batterie
U3D9G1G0.book Page 24 Thursday, October 12, 2006 9:54 AM
Page 57 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6

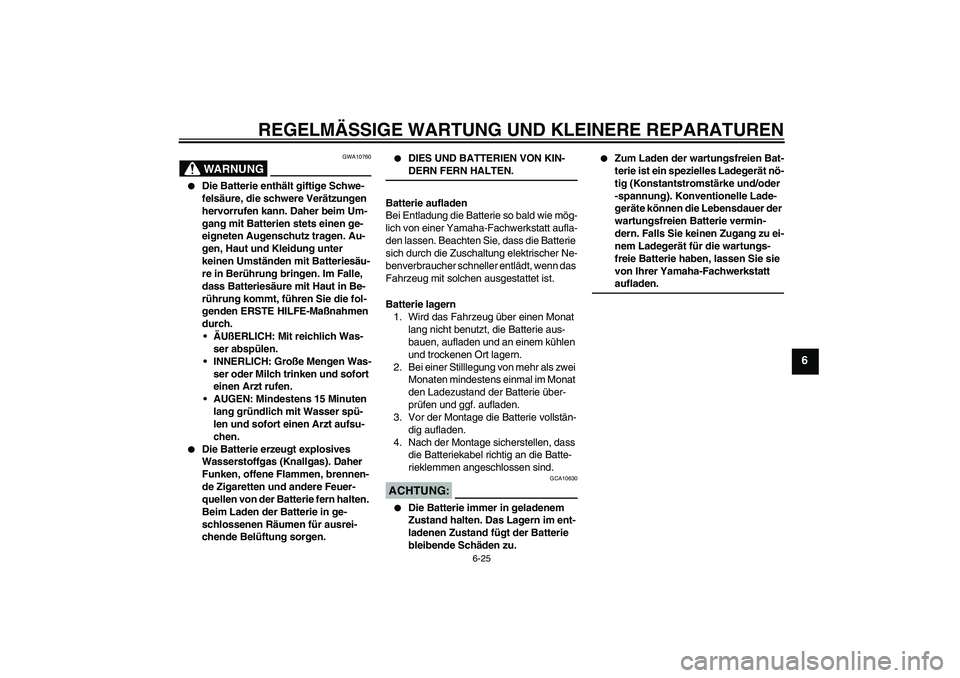

WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt aufladen.
U3D9G1G0.book Page 25 Thursday, October 12, 2006 9:54 AM
Page 58 of 80
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6

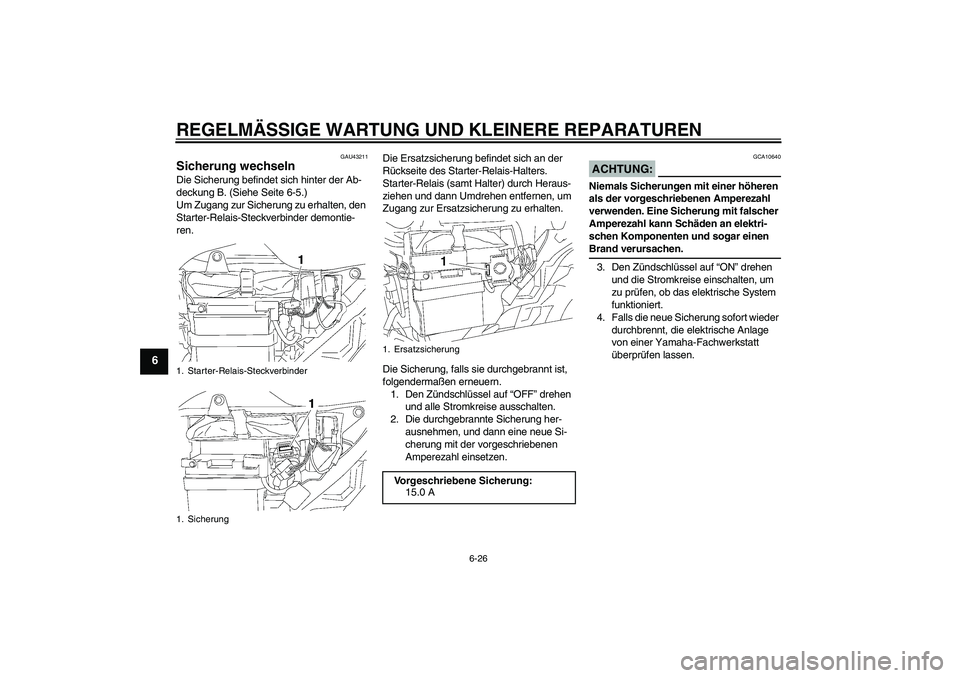

GAU43211
Sicherung wechseln Die Sicherung befindet sich hinter der Ab-
deckung B. (Siehe Seite 6-5.)
Um Zugang zur Sicherung zu erhalten, den
Starter-Relais-Steckverbinder demontie-
ren.Die Ersatzsicherung befindet sich an der
Rückseite des Starter-Relais-Halters.
Starter-Relais (samt Halter) durch Heraus-
ziehen und dann Umdrehen entfernen, um
Zugang zur Ersatzsicherung zu erhalten.
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und die Stromkreise einschalten, um
zu prüfen, ob das elektrische System
funktioniert.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Starter-Relais-Steckverbinder
1. Sicherung
1. ErsatzsicherungVorgeschriebene Sicherung:
15.0 A
U3D9G1G0.book Page 26 Thursday, October 12, 2006 9:54 AM
Page 59 of 80

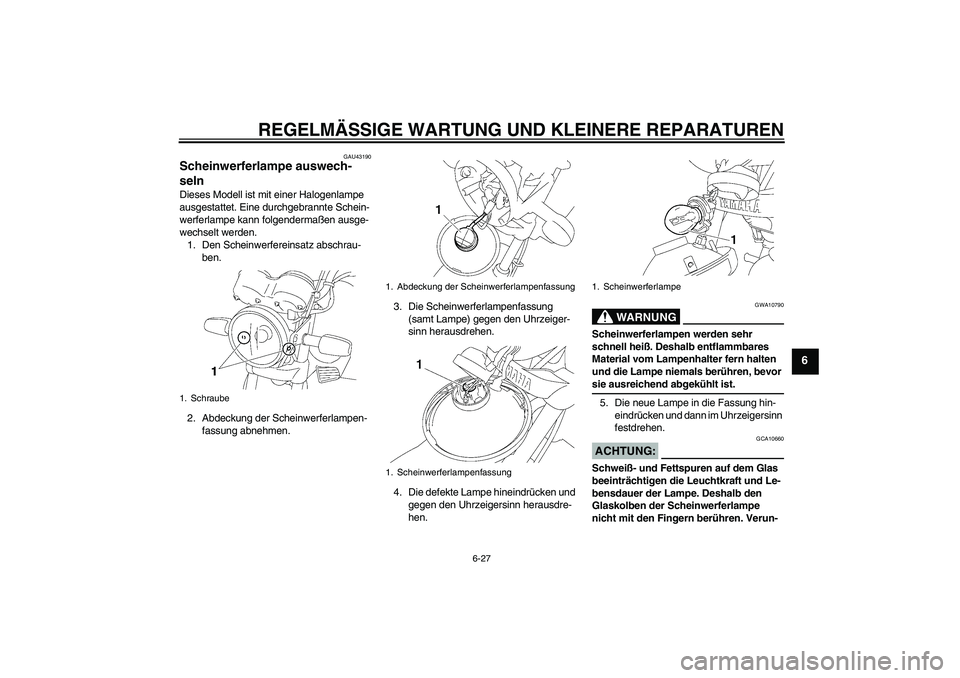

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
GAU43190
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Abdeckung der Scheinwerferlampen-
fassung abnehmen.3. Die Scheinwerferlampenfassung
(samt Lampe) gegen den Uhrzeiger-
sinn herausdrehen.
4. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.ACHTUNG:
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
1. Schraube
1. Abdeckung der Scheinwerferlampenfassung
1. Scheinwerferlampenfassung
1. Scheinwerferlampe
U3D9G1G0.book Page 27 Thursday, October 12, 2006 9:54 AM
Page 60 of 80

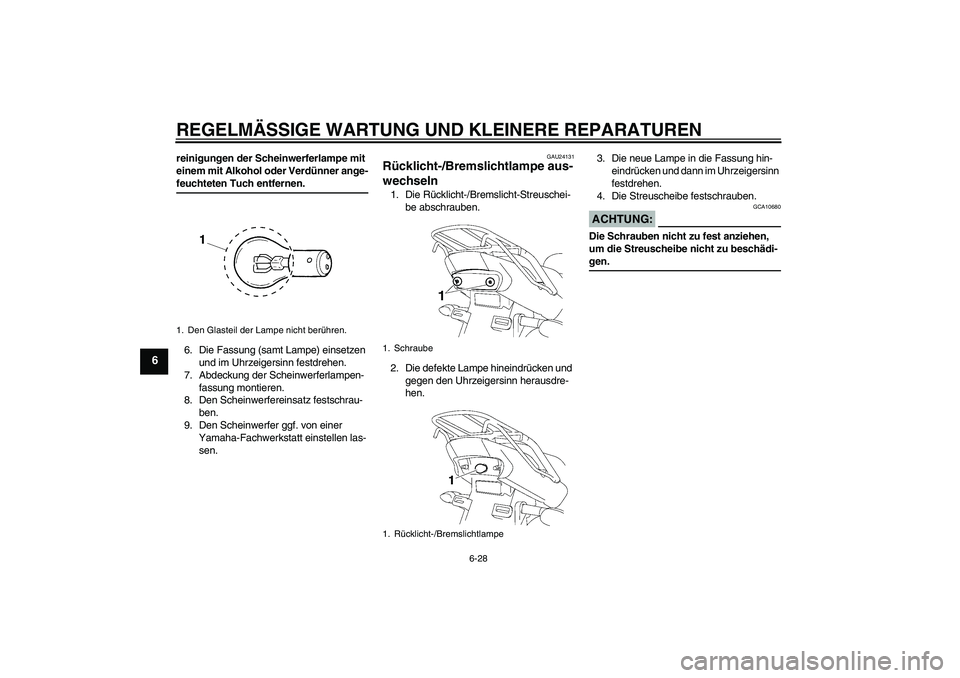

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-feuchteten Tuch entfernen.
6. Die Fassung (samt Lampe) einsetzen
und im Uhrzeigersinn festdrehen.
7. Abdeckung der Scheinwerferlampen-
fassung montieren.
8. Den Scheinwerfereinsatz festschrau-
ben.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24131
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-gen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Rücklicht-/Bremslichtlampe
U3D9G1G0.book Page 28 Thursday, October 12, 2006 9:54 AM
