PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekjegedrenkt in alcohol of thinner.
6. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
7. Monteer de afdekking van de koplam-
pgloeilampfitting.
8. Monteer de koplampunit door de
schroeven aan te brengen.
9. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24131

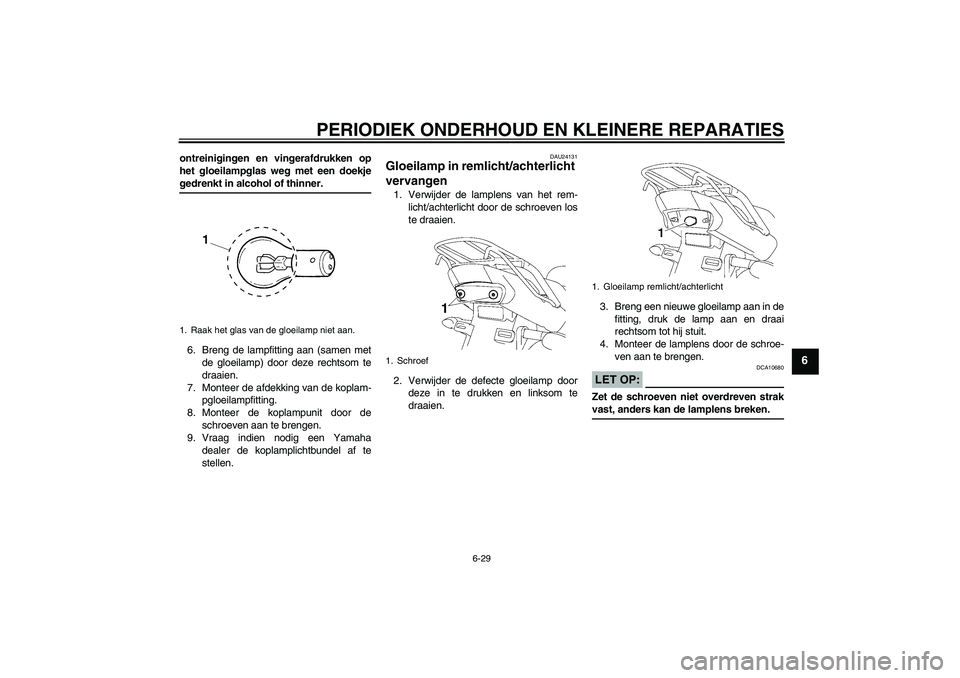

Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
LET OP:
DCA10680
Zet de schroeven niet overdreven strakvast, anders kan de lamplens breken.
1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1. Gloeilamp remlicht/achterlicht
U3D9D1D0.book Page 29 Thursday, October 12, 2006 9:55 AM
Page 62 of 80
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU24202

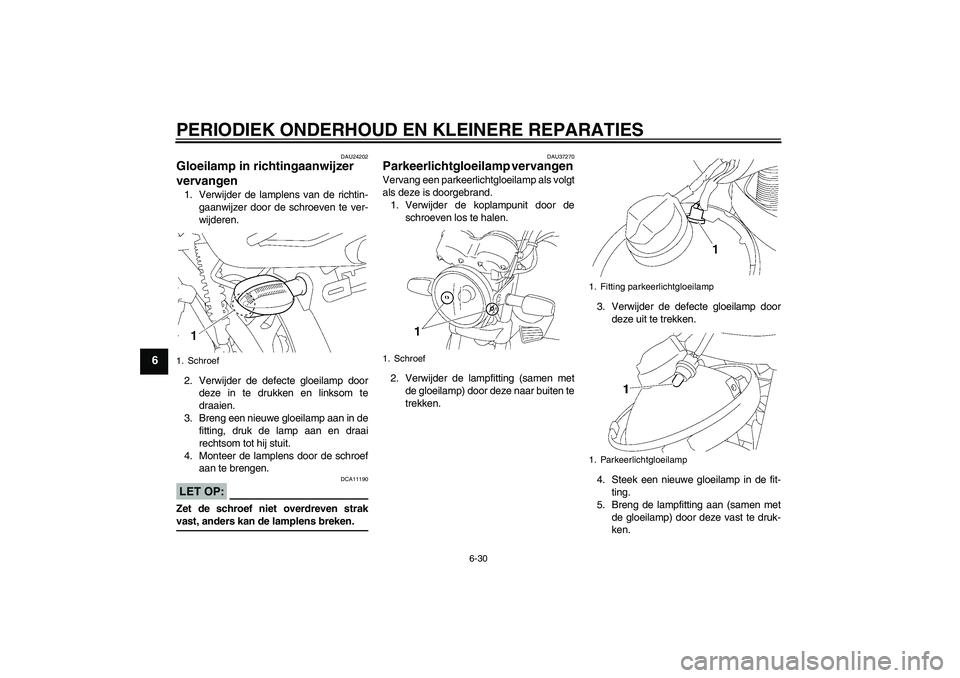

Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU37270
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
1. Schroef
1. Schroef
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
U3D9D1D0.book Page 30 Thursday, October 12, 2006 9:55 AM
Page 63 of 80
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
6. Monteer de koplampunit door de
schroeven aan te brengen.
DAU24360

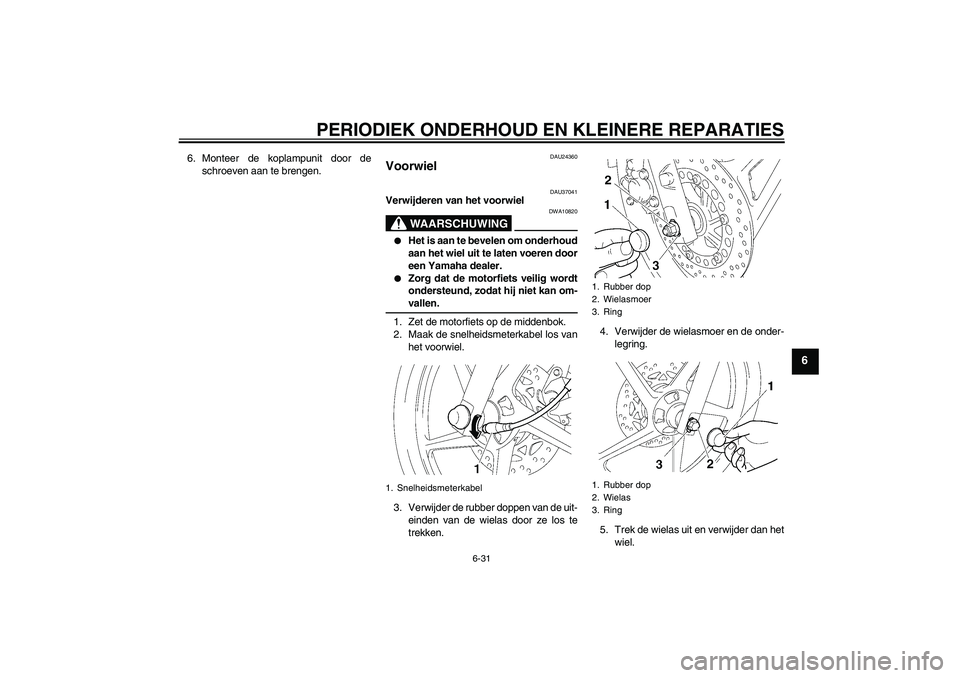

Voorwiel
DAU37041
Verwijderen van het voorwiel
WAARSCHUWING
DWA10820
Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Zet de motorfiets op de middenbok.
2. Maak de snelheidsmeterkabel los van
het voorwiel.
3. Verwijder de rubber doppen van de uit-
einden van de wielas door ze los te
trekken.4. Verwijder de wielasmoer en de onder-
legring.
5. Trek de wielas uit en verwijder dan het
wiel.
1. Snelheidsmeterkabel
1. Rubber dop
2. Wielasmoer
3. Ring
1. Rubber dop
2. Wielas
3. Ring
U3D9D1D0.book Page 31 Thursday, October 12, 2006 9:55 AM
Page 64 of 80
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
LET OP:
DCA11070
Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-kaar.
DAU37030

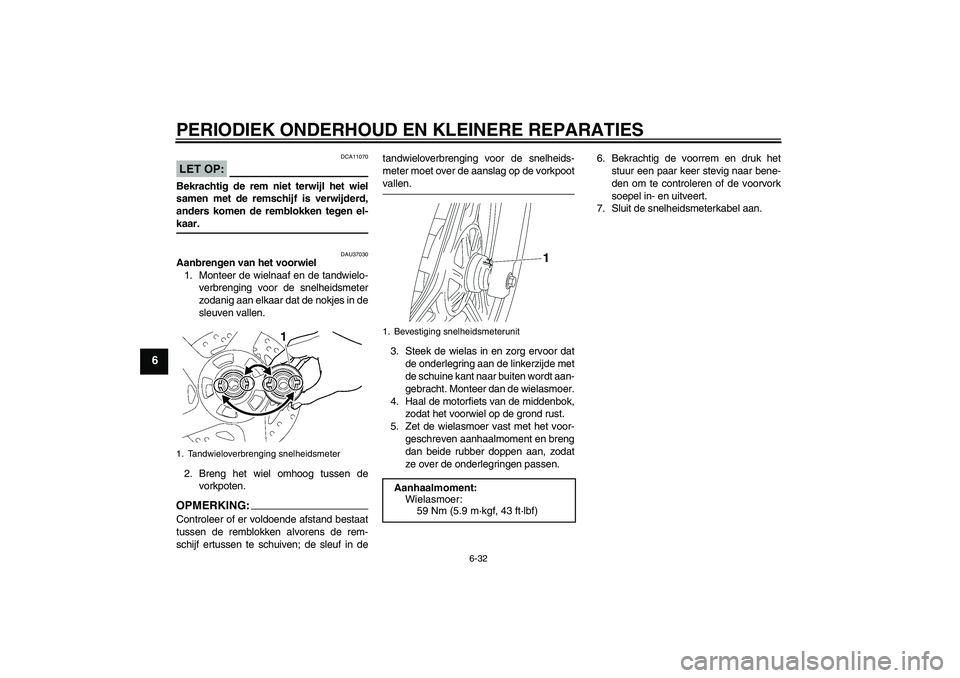

Aanbrengen van het voorwiel
1. Monteer de wielnaaf en de tandwielo-
verbrenging voor de snelheidsmeter
zodanig aan elkaar dat de nokjes in de
sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKING:Controleer of er voldoende afstand bestaat
tussen de remblokken alvorens de rem-
schijf ertussen te schuiven; de sleuf in detandwieloverbrenging voor de snelheids-
meter moet over de aanslag op de vorkpoot
vallen.
3. Steek de wielas in en zorg ervoor dat
de onderlegring aan de linkerzijde met
de schuine kant naar buiten wordt aan-
gebracht. Monteer dan de wielasmoer.
4. Haal de motorfiets van de middenbok,
zodat het voorwiel op de grond rust.
5. Zet de wielasmoer vast met het voor-
geschreven aanhaalmoment en breng
dan beide rubber doppen aan, zodat
ze over de onderlegringen passen.6. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
7. Sluit de snelheidsmeterkabel aan.
1. Tandwieloverbrenging snelheidsmeter
1. Bevestiging snelheidsmeterunitAanhaalmoment:
Wielasmoer:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U3D9D1D0.book Page 32 Thursday, October 12, 2006 9:55 AM
Page 65 of 80
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
DAU25080

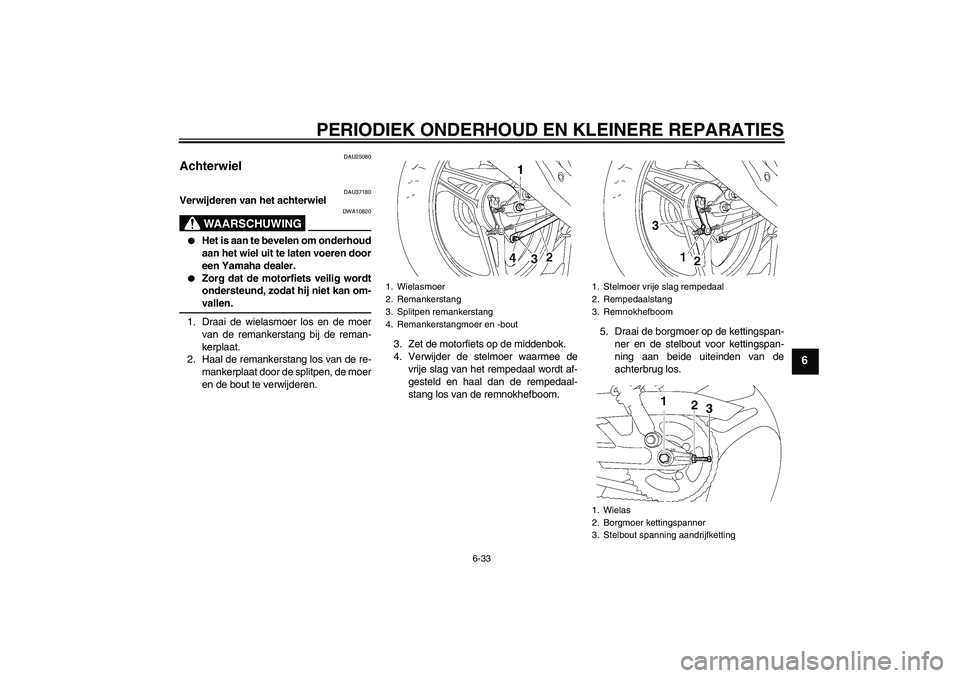

Achterwiel
DAU37180
Verwijderen van het achterwiel
WAARSCHUWING
DWA10820
Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Draai de wielasmoer los en de moer
van de remankerstang bij de reman-
kerplaat.
2. Haal de remankerstang los van de re-
mankerplaat door de splitpen, de moer
en de bout te verwijderen.3. Zet de motorfiets op de middenbok.
4. Verwijder de stelmoer waarmee de
vrije slag van het rempedaal wordt af-
gesteld en haal dan de rempedaal-
stang los van de remnokhefboom.5. Draai de borgmoer op de kettingspan-
ner en de stelbout voor kettingspan-
ning aan beide uiteinden van de
achterbrug los.
1. Wielasmoer
2. Remankerstang
3. Splitpen remankerstang
4. Remankerstangmoer en -bout
1. Stelmoer vrije slag rempedaal
2. Rempedaalstang
3. Remnokhefboom
1. Wielas
2. Borgmoer kettingspanner
3. Stelbout spanning aandrijfketting
U3D9D1D0.book Page 33 Thursday, October 12, 2006 9:55 AM
Page 66 of 80

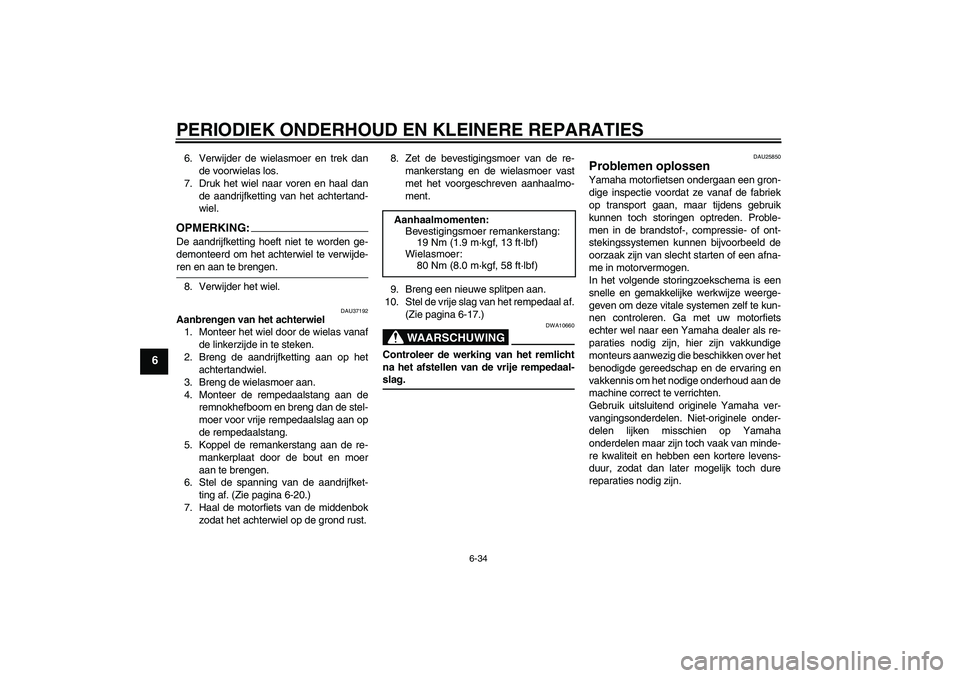

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
6. Verwijder de wielasmoer en trek dan
de voorwielas los.
7. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.OPMERKIN
G:
De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-ren en aan te brengen.
8. Verwijder het wiel.
DAU37192
Aanbrengen van het achterwiel
1. Monteer het wiel door de wielas vanaf
de linkerzijde in te steken.
2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan.
4. Monteer de rempedaalstang aan de
remnokhefboom en breng dan de stel-
moer voor vrije rempedaalslag aan op
de rempedaalstang.
5. Koppel de remankerstang aan de re-
mankerplaat door de bout en moer
aan te brengen.
6. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-20.)
7. Haal de motorfiets van de middenbok
zodat het achterwiel op de grond rust.8. Zet de bevestigingsmoer van de re-
mankerstang en de wielasmoer vast
met het voorgeschreven aanhaalmo-
ment.
9. Breng een nieuwe splitpen aan.
10. Stel de vrije slag van het rempedaal af.
(Zie pagina 6-17.)
WAARSCHUWING
DWA10660
Controleer de werking van het remlicht
na het afstellen van de vrije rempedaal-slag.
DAU25850
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Bevestigingsmoer remankerstang:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Wielasmoer:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U3D9D1D0.book Page 34 Thursday, October 12, 2006 9:55 AM
Page 67 of 80
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAUT1980

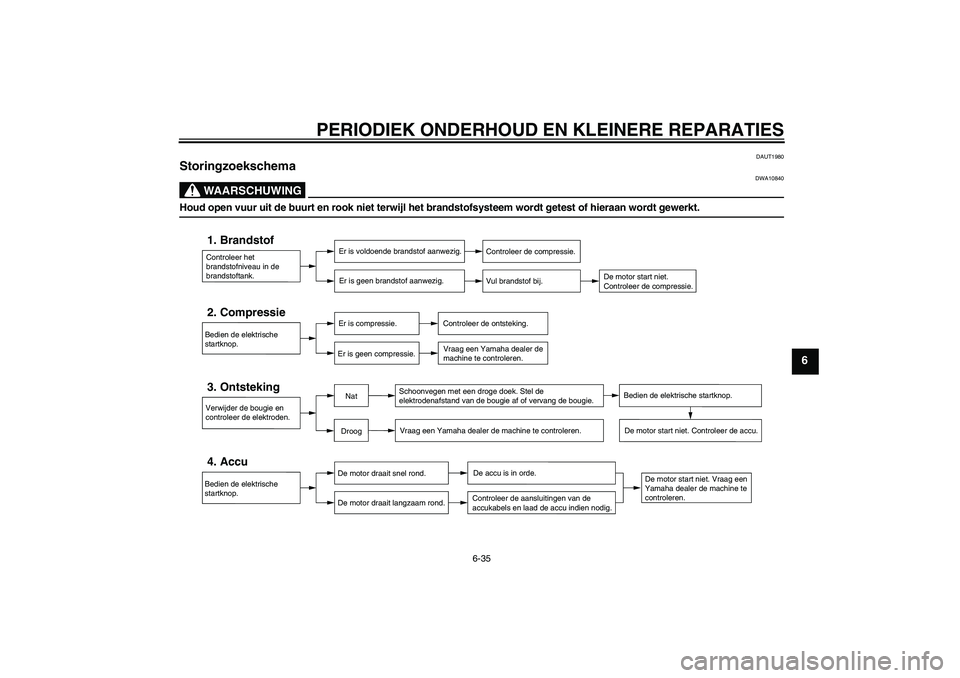

Storingzoekschema
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U3D9D1D0.book Page 35 Thursday, October 12, 2006 9:55 AM
Page 68 of 80
VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7

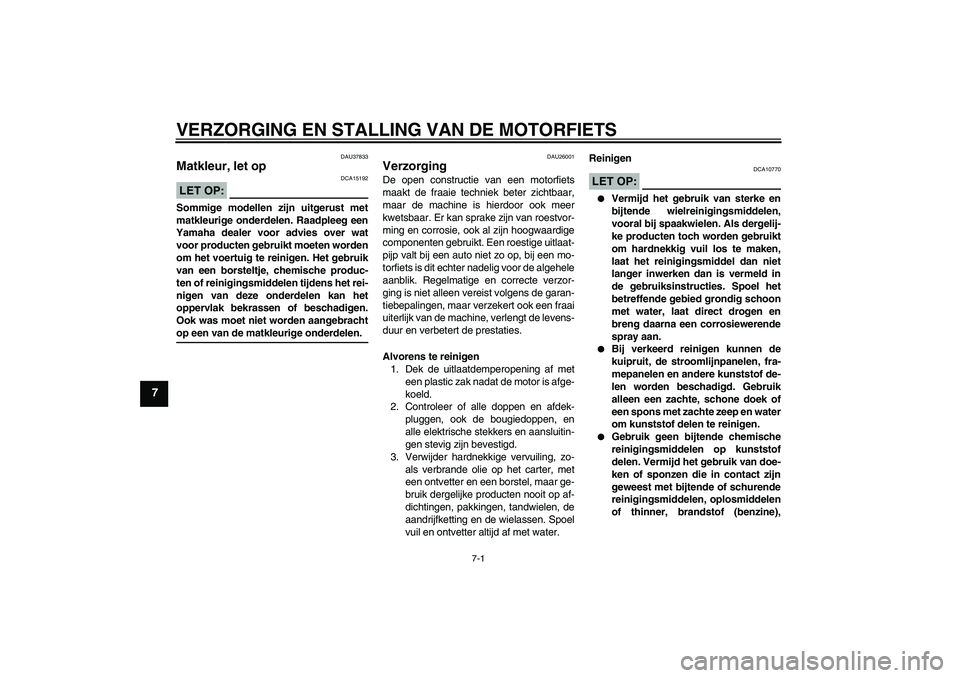

DAU37833
Matkleur, let op LET OP:
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26001
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de machine, verlengt de levens-
duur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP:
DCA10770
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.
Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
U3D9D1D0.book Page 1 Thursday, October 12, 2006 9:55 AM
Page 69 of 80

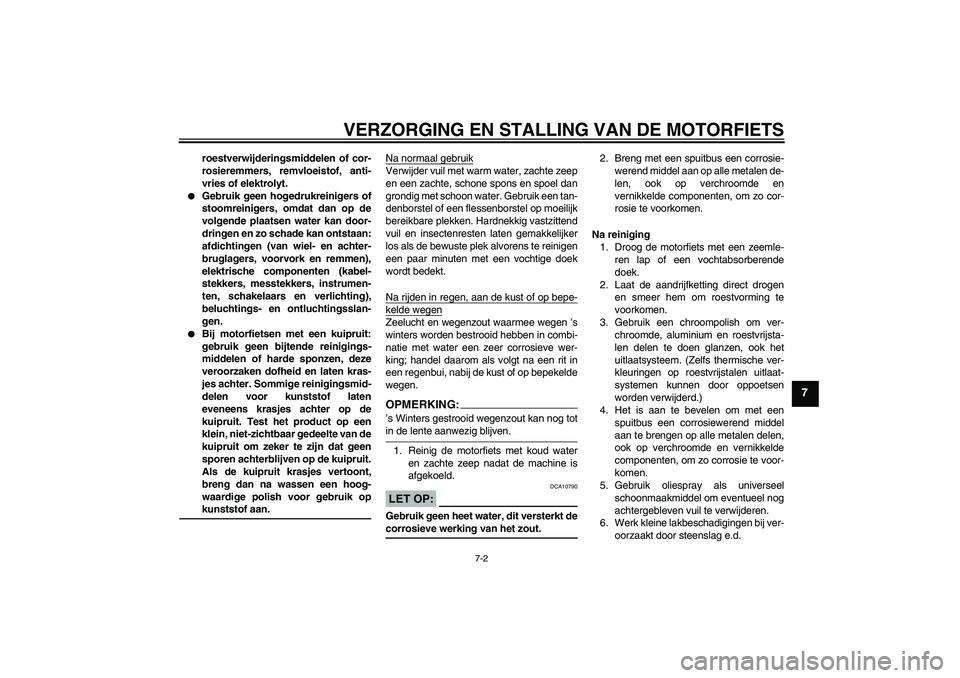

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
U3D9D1D0.book Page 2 Thursday, October 12, 2006 9:55 AM
Page 70 of 80

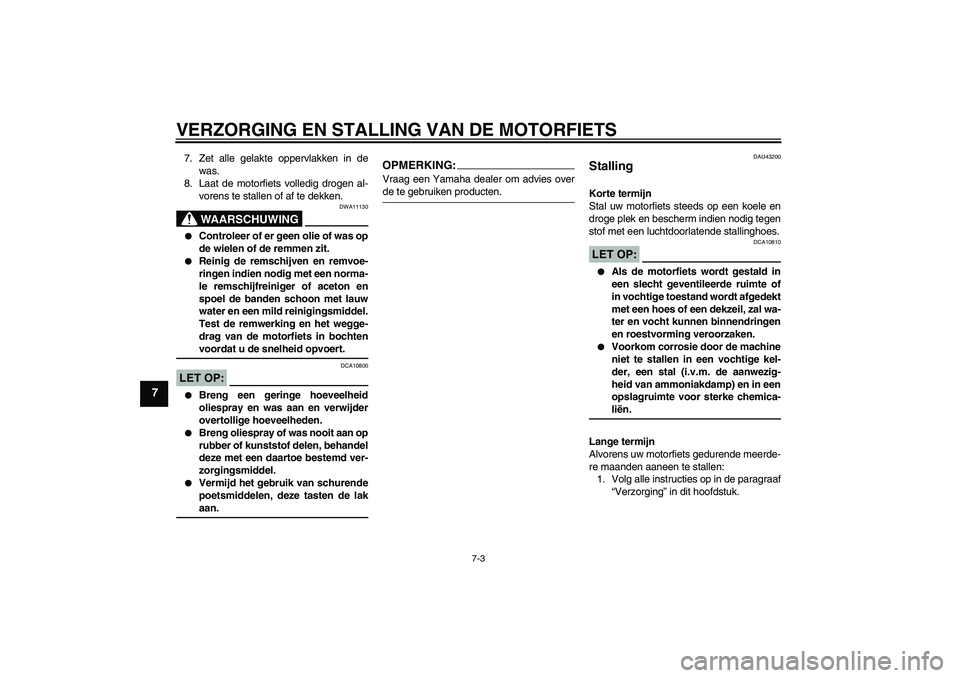

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130
Controleer of er geen olie of was op
de wielen of de remmen zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAU43200
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U3D9D1D0.book Page 3 Thursday, October 12, 2006 9:55 AM
