Page 61 of 82

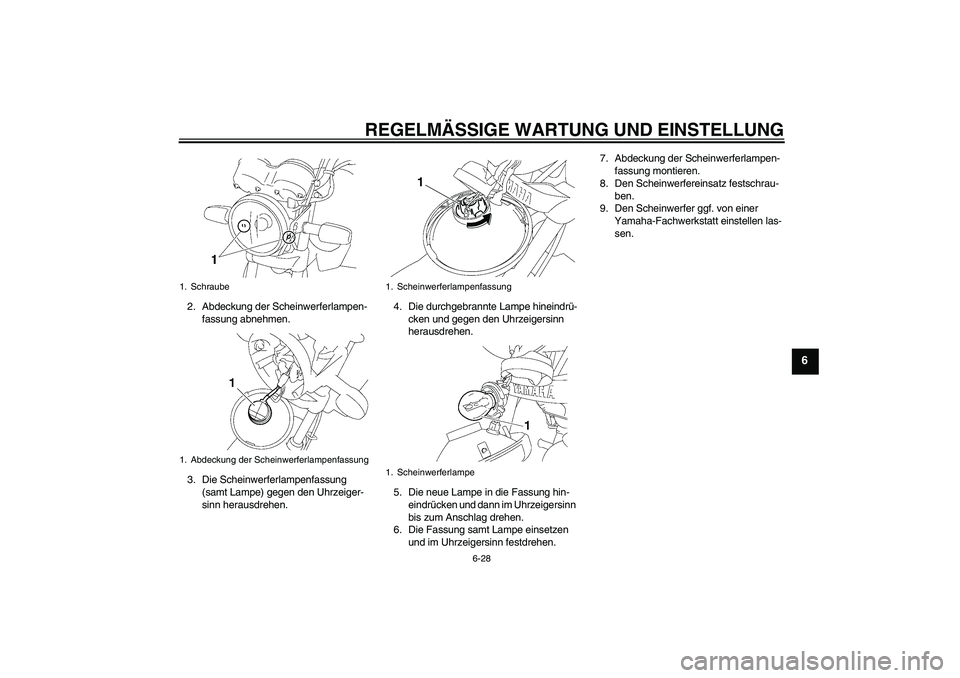

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
2. Abdeckung der Scheinwerferlampen-
fassung abnehmen.
3. Die Scheinwerferlampenfassung
(samt Lampe) gegen den Uhrzeiger-
sinn herausdrehen.4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.7. Abdeckung der Scheinwerferlampen-
fassung montieren.
8. Den Scheinwerfereinsatz festschrau-
ben.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Schraube
1. Abdeckung der Scheinwerferlampenfassung
1. Scheinwerferlampenfassung
1. Scheinwerferlampe
1
U3D9G2G0.book Page 28 Monday, November 3, 2008 3:32 PM

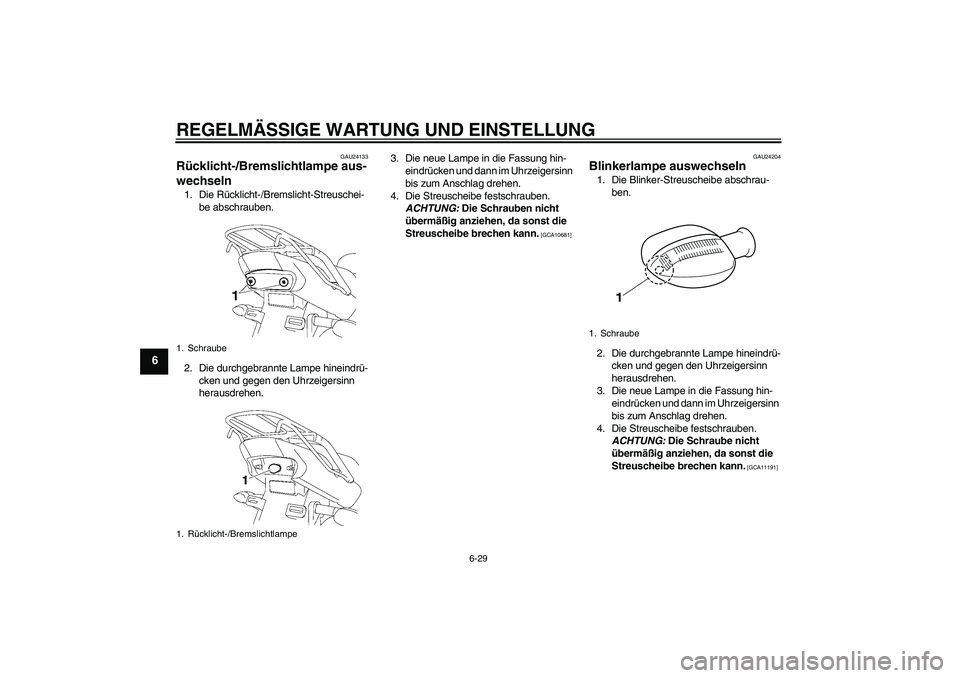

Page 62 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
GAU24133
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
1. Schraube
1. Rücklicht-/Bremslichtlampe
1. Schraube
1
U3D9G2G0.book Page 29 Monday, November 3, 2008 3:32 PM

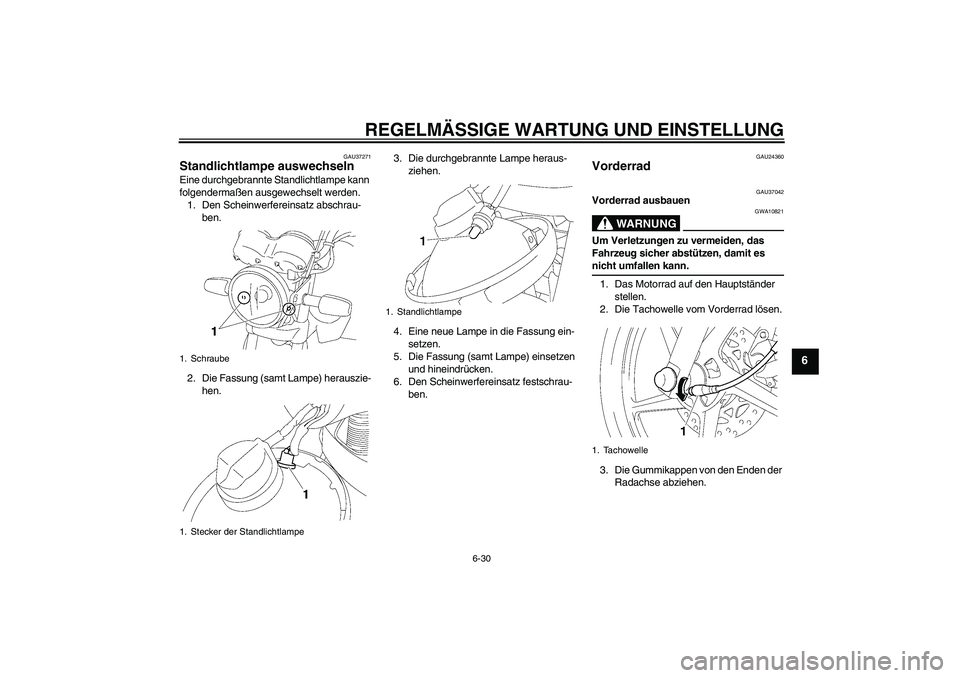

Page 63 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU37271
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24360
Vorderrad
GAU37042
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Die Tachowelle vom Vorderrad lösen.
3. Die Gummikappen von den Enden der
Radachse abziehen.
1. Schraube
1. Stecker der Standlichtlampe
1. Standlichtlampe
1. Tachowelle
U3D9G2G0.book Page 30 Monday, November 3, 2008 3:32 PM

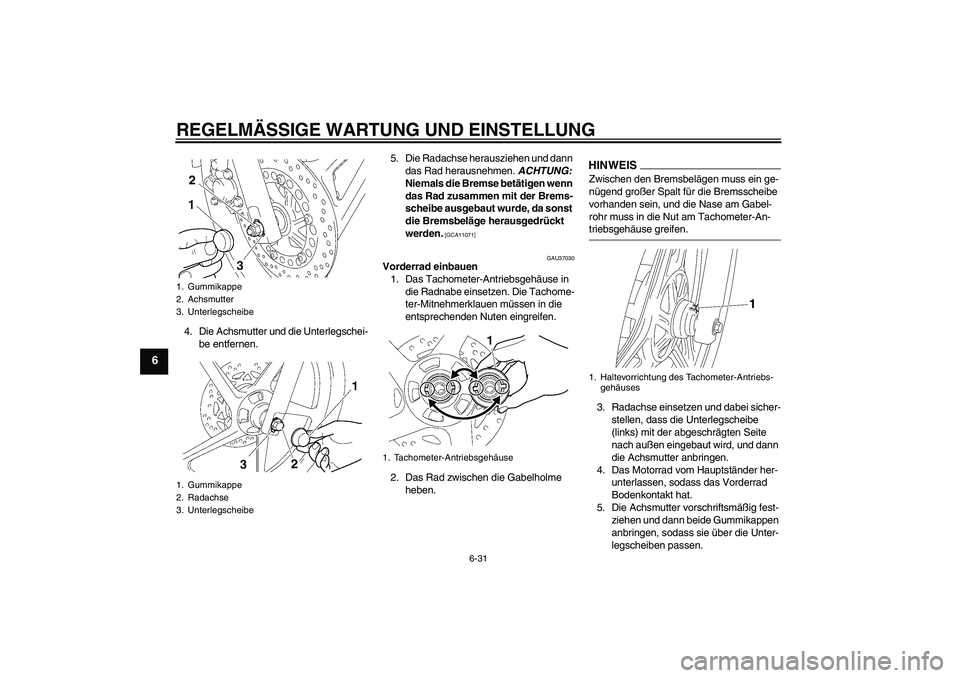

Page 64 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
4. Die Achsmutter und die Unterlegschei-
be entfernen.5. Die Radachse herausziehen und dann
das Rad herausnehmen. ACHTUNG:
Niemals die Bremse betätigen wenn
das Rad zusammen mit der Brems-
scheibe ausgebaut wurde, da sonst
die Bremsbeläge herausgedrückt
werden.
[GCA11071]
GAU37030
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tachome-
ter-Mitnehmerklauen müssen in die
entsprechenden Nuten eingreifen.
2. Das Rad zwischen die Gabelholme
heben.
HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein, und die Nase am Gabel-
rohr muss in die Nut am Tachometer-An-triebsgehäuse greifen.
3. Radachse einsetzen und dabei sicher-
stellen, dass die Unterlegscheibe
(links) mit der abgeschrägten Seite
nach außen eingebaut wird, und dann
die Achsmutter anbringen.
4. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
5. Die Achsmutter vorschriftsmäßig fest-
ziehen und dann beide Gummikappen
anbringen, sodass sie über die Unter-
legscheiben passen.
1. Gummikappe
2. Achsmutter
3. Unterlegscheibe
1. Gummikappe
2. Radachse
3. Unterlegscheibe
1. Tachometer-Antriebsgehäuse
1. Haltevorrichtung des Tachometer-Antriebs-
gehäuses
U3D9G2G0.book Page 31 Monday, November 3, 2008 3:32 PM

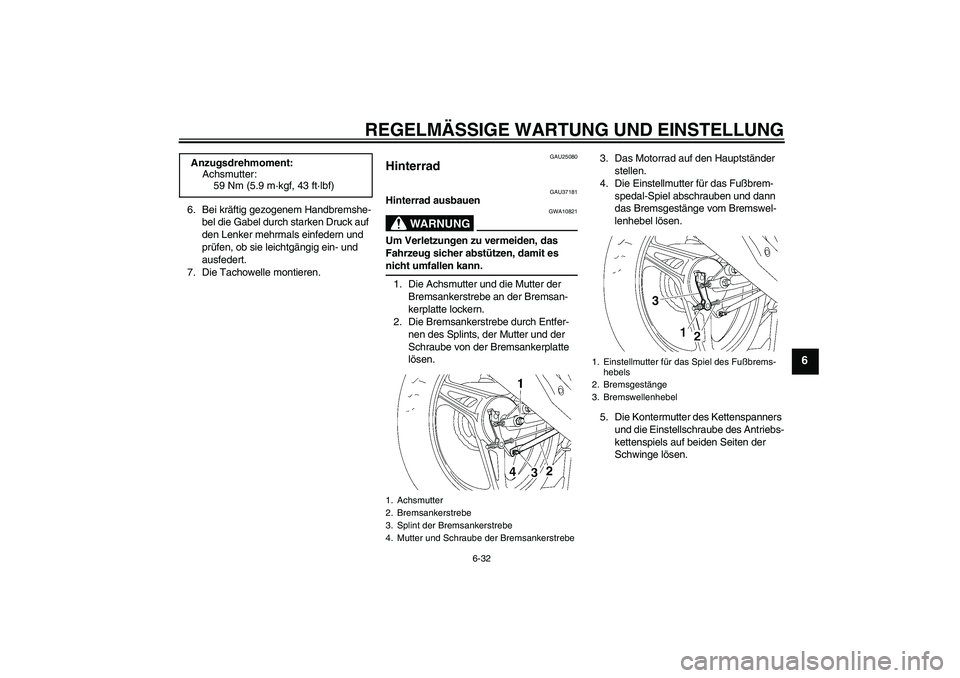

Page 65 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
6. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
7. Die Tachowelle montieren.
GAU25080
Hinterrad
GAU37181
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Die Achsmutter und die Mutter der
Bremsankerstrebe an der Bremsan-
kerplatte lockern.
2. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.3. Das Motorrad auf den Hauptständer
stellen.
4. Die Einstellmutter für das Fußbrem-
spedal-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.
5. Die Kontermutter des Kettenspanners
und die Einstellschraube des Antriebs-
kettenspiels auf beiden Seiten der
Schwinge lösen. Anzugsdrehmoment:
Achsmutter:
59 Nm (5.9 m·kgf, 43 ft·lbf)1. Achsmutter
2. Bremsankerstrebe
3. Splint der Bremsankerstrebe
4. Mutter und Schraube der Bremsankerstrebe
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Bremsgestänge
3. Bremswellenhebel
U3D9G2G0.book Page 32 Monday, November 3, 2008 3:32 PM
Page 66 of 82

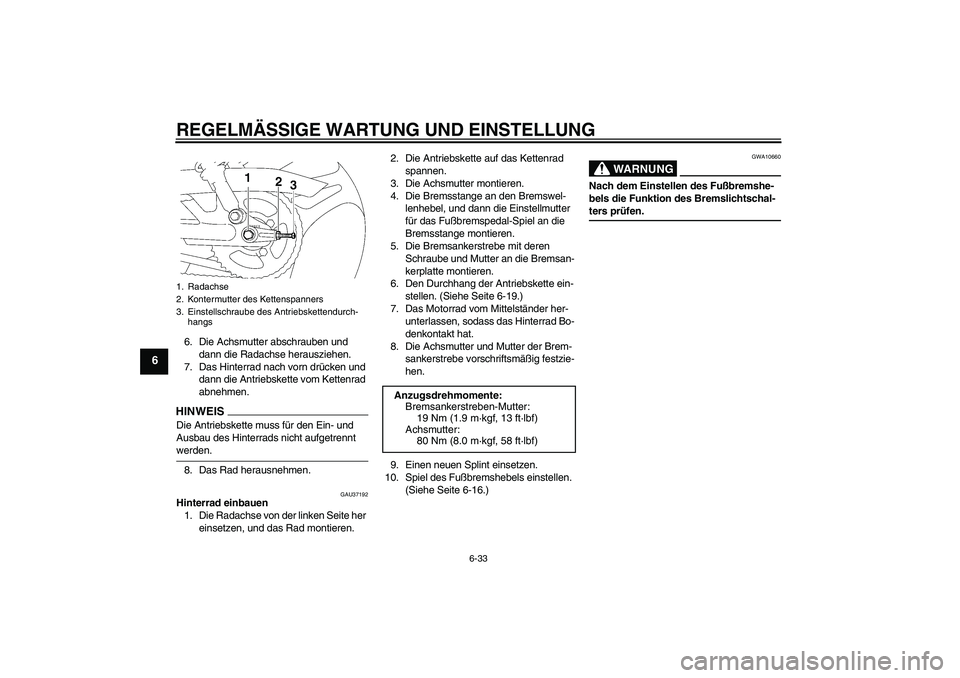

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
6. Die Achsmutter abschrauben und
dann die Radachse herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt werden.
8. Das Rad herausnehmen.
GAU37192
Hinterrad einbauen
1. Die Radachse von der linken Seite her
einsetzen, und das Rad montieren.2. Die Antriebskette auf das Kettenrad
spannen.
3. Die Achsmutter montieren.
4. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
5. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Bremsan-
kerplatte montieren.
6. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-19.)
7. Das Motorrad vom Mittelständer her-
unterlassen, sodass das Hinterrad Bo-
denkontakt hat.
8. Die Achsmutter und Mutter der Brem-
sankerstrebe vorschriftsmäßig festzie-
hen.
9. Einen neuen Splint einsetzen.
10. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-16.)
WARNUNG
GWA10660
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-ters prüfen.
1. Radachse
2. Kontermutter des Kettenspanners
3. Einstellschraube des Antriebskettendurch-
hangs
Anzugsdrehmomente:
Bremsankerstreben-Mutter:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Achsmutter:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U3D9G2G0.book Page 33 Monday, November 3, 2008 3:32 PM

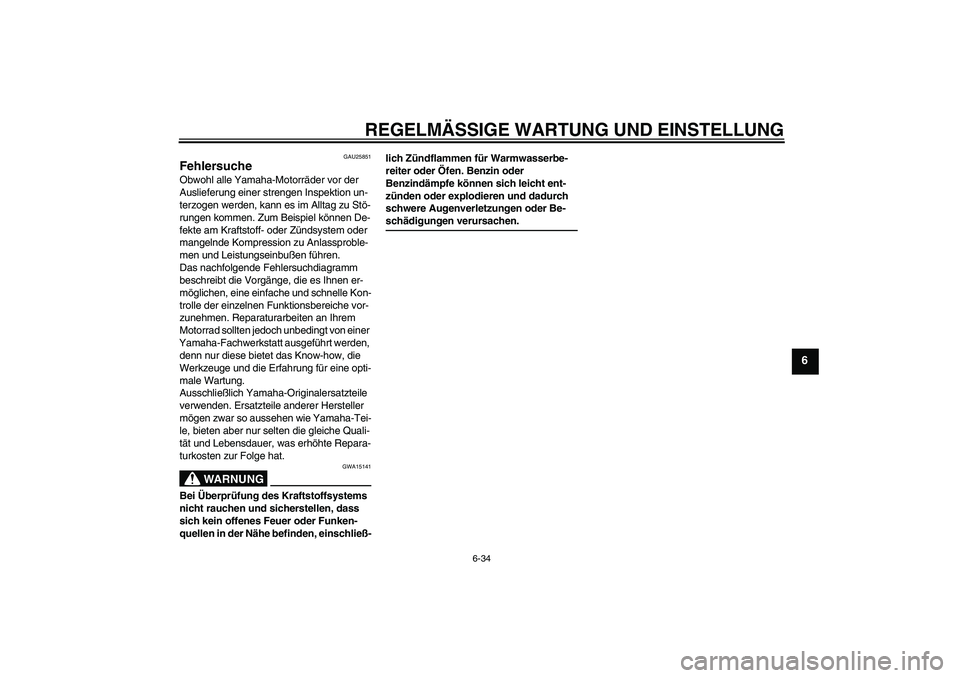

Page 67 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U3D9G2G0.book Page 34 Monday, November 3, 2008 3:32 PM

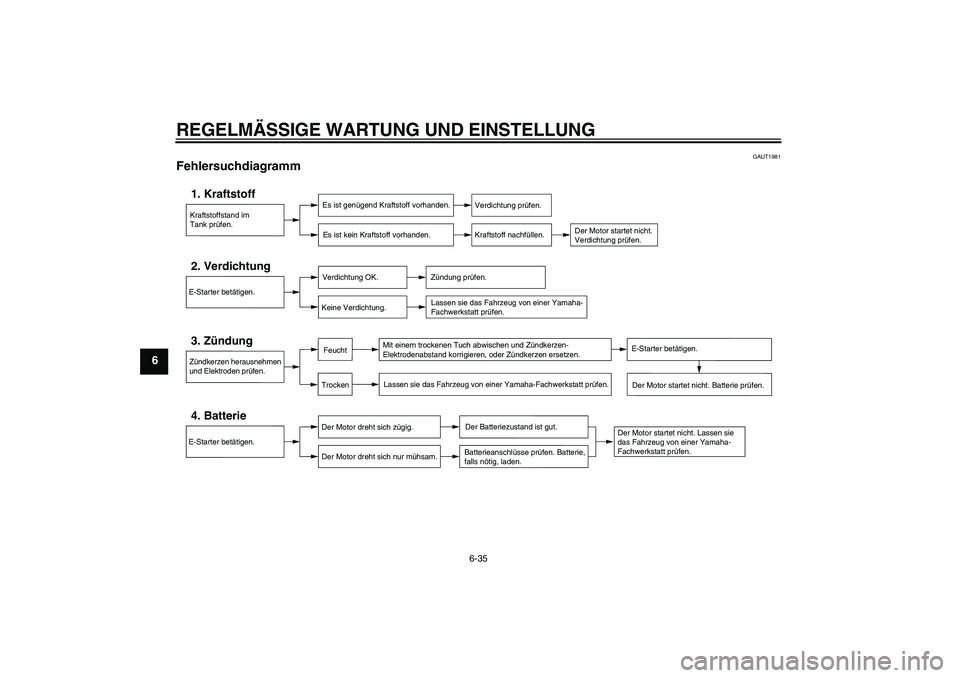

Page 68 of 82
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
GAUT1981
Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U3D9G2G0.book Page 35 Monday, November 3, 2008 3:32 PM

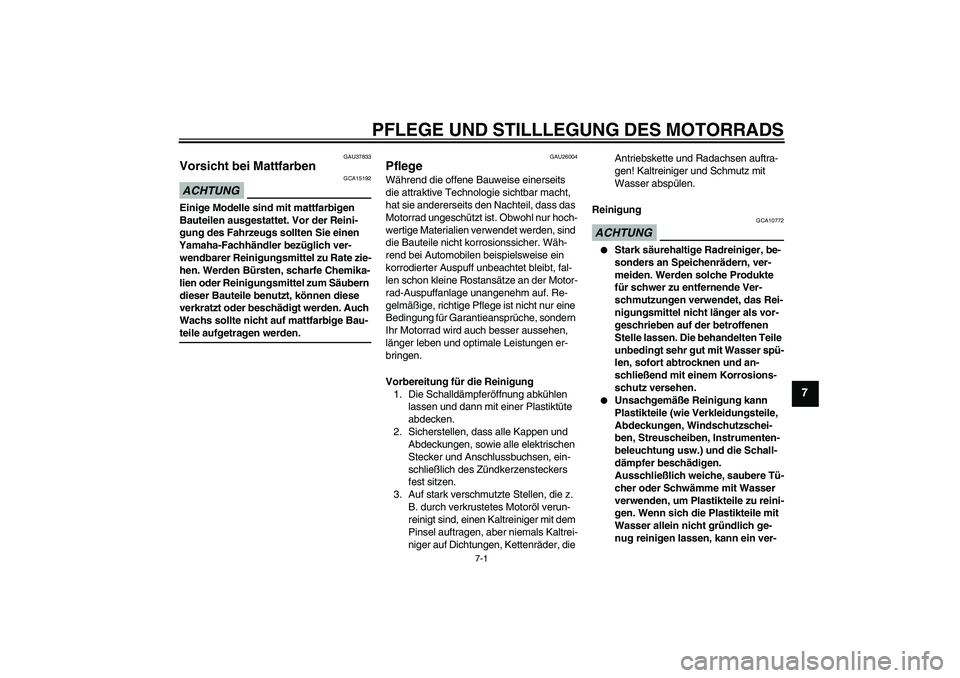

Page 69 of 82
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-teile aufgetragen werden.
GAU26004
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10772
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-
U3D9G2G0.book Page 1 Monday, November 3, 2008 3:32 PM
Page 70 of 82

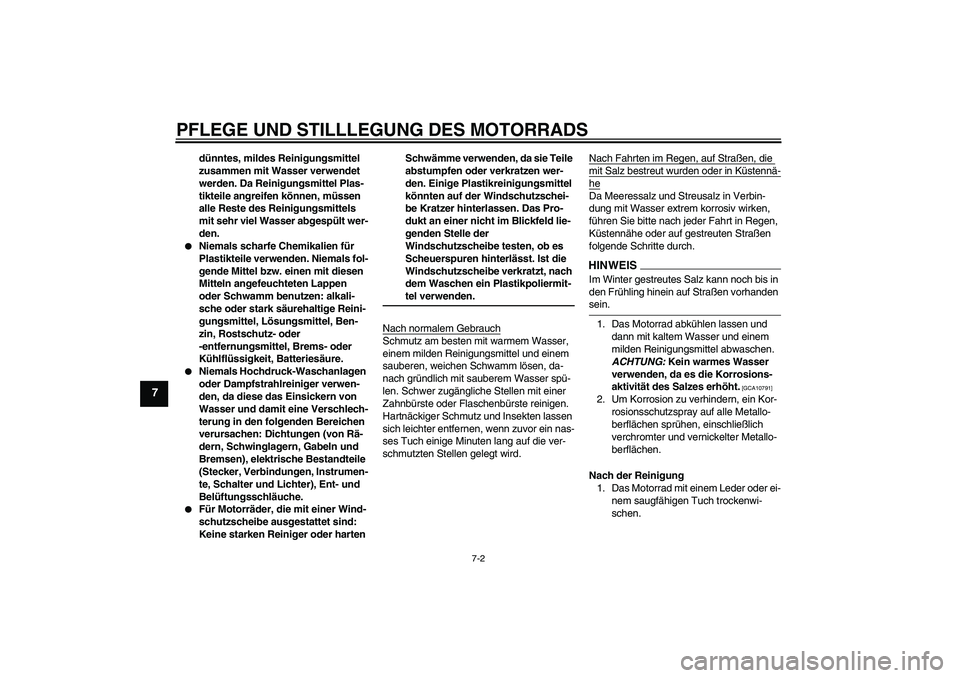

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEI
S
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
U3D9G2G0.book Page 2 Monday, November 3, 2008 3:32 PM
