YAMAHA YBR125 2009 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2009, Model line: YBR125, Model: YAMAHA YBR125 2009Pages: 82, PDF-Größe: 2.82 MB

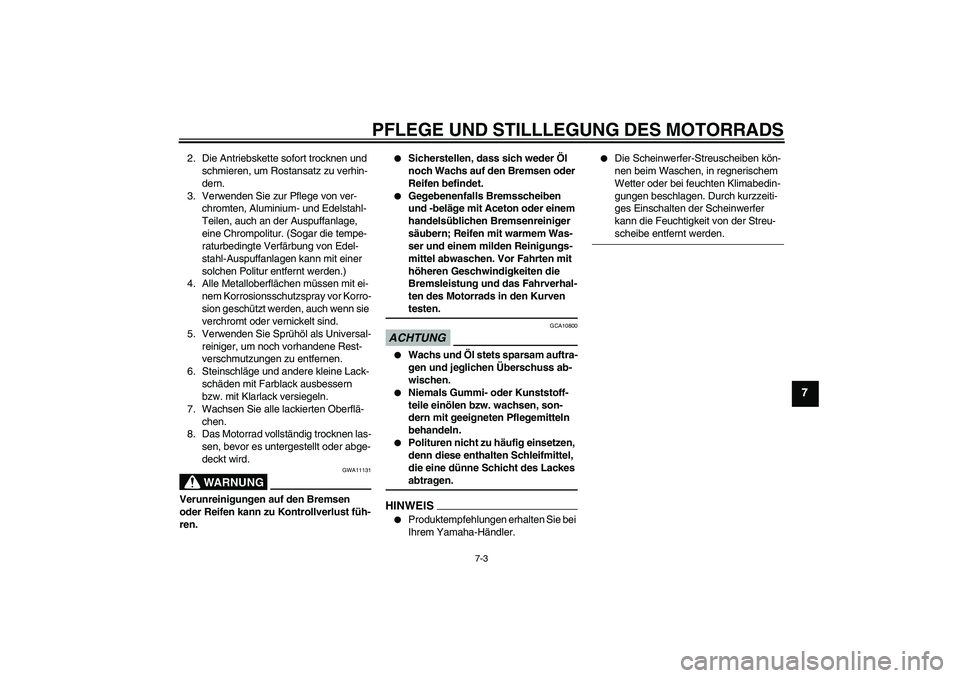

Page 71 of 82

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven testen.
ACHTUNG
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
U3D9G2G0.book Page 3 Monday, November 3, 2008 3:32 PM
Page 72 of 82

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU43201
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen. WARNUNG! Um
Beschädigungen und Verletzun-
gen durch Funken zu vermei-
den, beim Durchdrehen des Mo-tors sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-25.HINWEISNotwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U3D9G2G0.book Page 4 Monday, November 3, 2008 3:32 PM

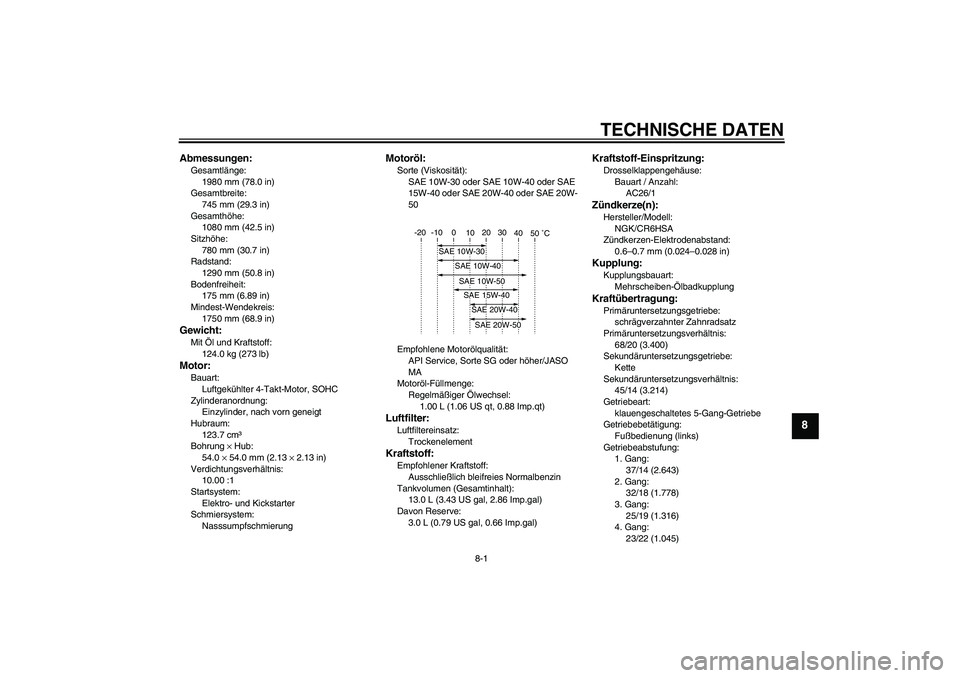

Page 73 of 82

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1980 mm (78.0 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe:
1080 mm (42.5 in)
Sitzhöhe:
780 mm (30.7 in)
Radstand:
1290 mm (50.8 in)
Bodenfreiheit:
175 mm (6.89 in)
Mindest-Wendekreis:
1750 mm (68.9 in)Gewicht:Mit Öl und Kraftstoff:
124.0 kg (273 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
123.7 cm³
Bohrung × Hub:
54.0 × 54.0 mm (2.13 × 2.13 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.00 L (1.06 US qt, 0.88 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
13.0 L (3.43 US gal, 2.86 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Bauart / Anzahl:
AC26/1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
68/20 (3.400)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/14 (3.214)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
32/18 (1.778)
3. Gang:
25/19 (1.316)
4. Gang:
23/22 (1.045)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U3D9G2G0.book Page 1 Monday, November 3, 2008 3:32 PM

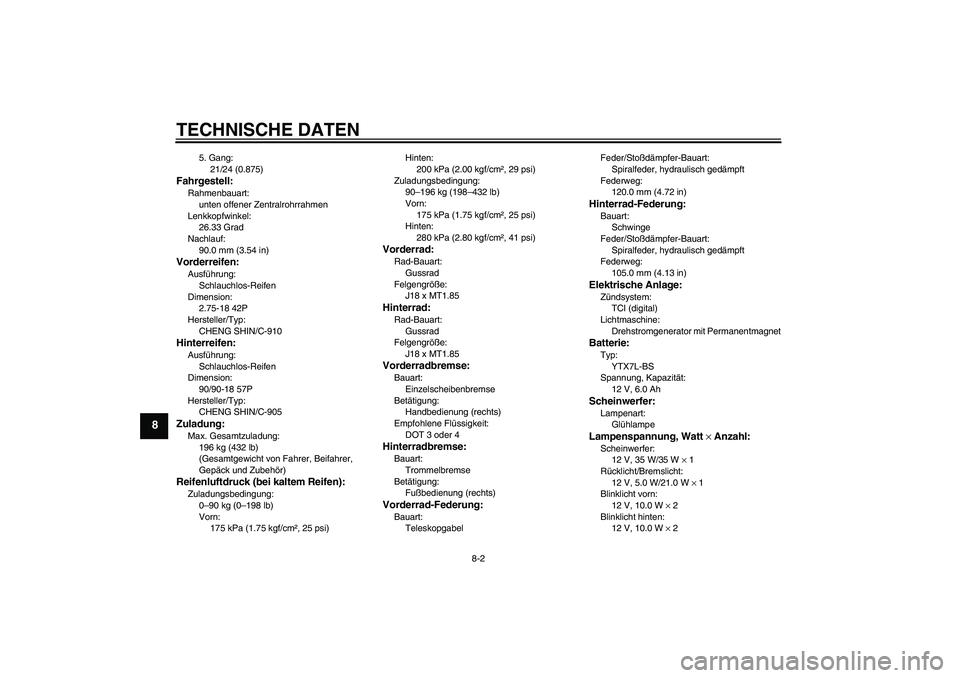

Page 74 of 82

TECHNISCHE DATEN
8-2
8
5. Gang:
21/24 (0.875)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.33 Grad
Nachlauf:
90.0 mm (3.54 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
2.75-18 42P
Hersteller/Typ:
CHENG SHIN/C-910Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
90/90-18 57P
Hersteller/Typ:
CHENG SHIN/C-905Zuladung:Max. Gesamtzuladung:
196 kg (432 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (1.75 kgf/cm², 25 psi)Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
90–196 kg (198–432 lb)
Vorn:
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
J18 x MT1.85Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
J18 x MT1.85Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 3 oder 4Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
TeleskopgabelFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
105.0 mm (4.13 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTX7L-BS
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
GlühlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
U3D9G2G0.book Page 2 Monday, November 3, 2008 3:32 PM

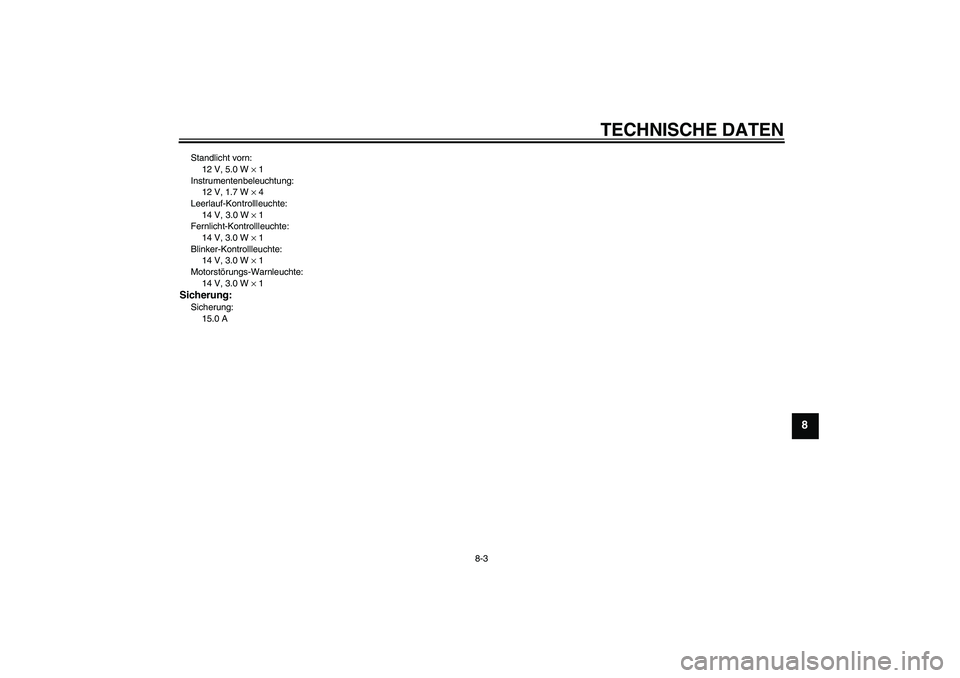

Page 75 of 82

TECHNISCHE DATEN
8-3
8
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 4
Leerlauf-Kontrollleuchte:
14 V, 3.0 W × 1
Fernlicht-Kontrollleuchte:
14 V, 3.0 W × 1
Blinker-Kontrollleuchte:
14 V, 3.0 W × 1
Motorstörungs-Warnleuchte:
14 V, 3.0 W × 1Sicherung:Sicherung:
15.0 A
U3D9G2G0.book Page 3 Monday, November 3, 2008 3:32 PM

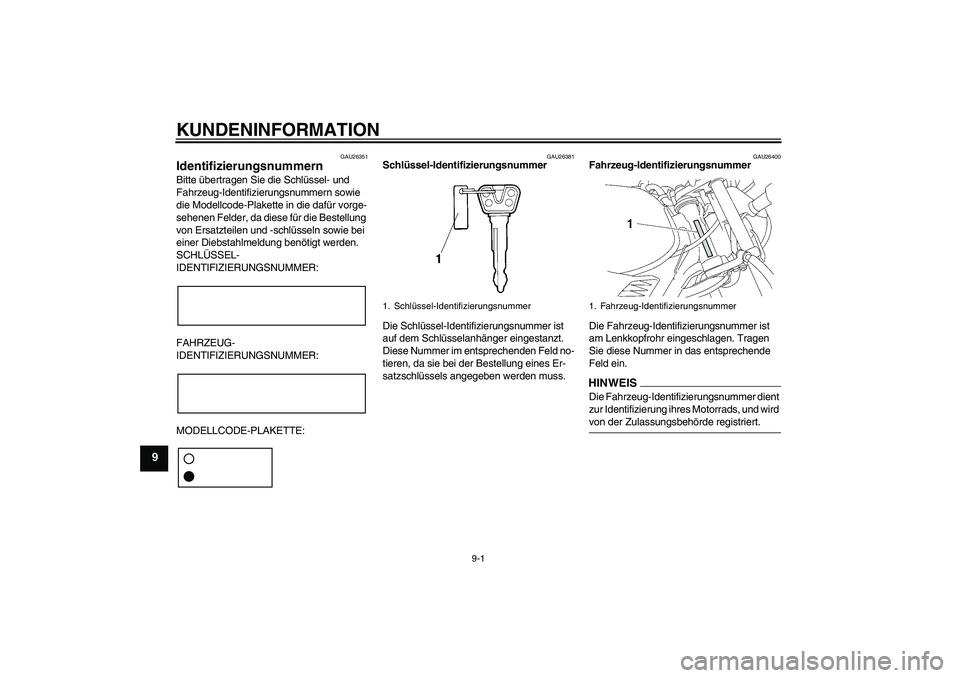

Page 76 of 82

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
U3D9G2G0.book Page 1 Monday, November 3, 2008 3:32 PM

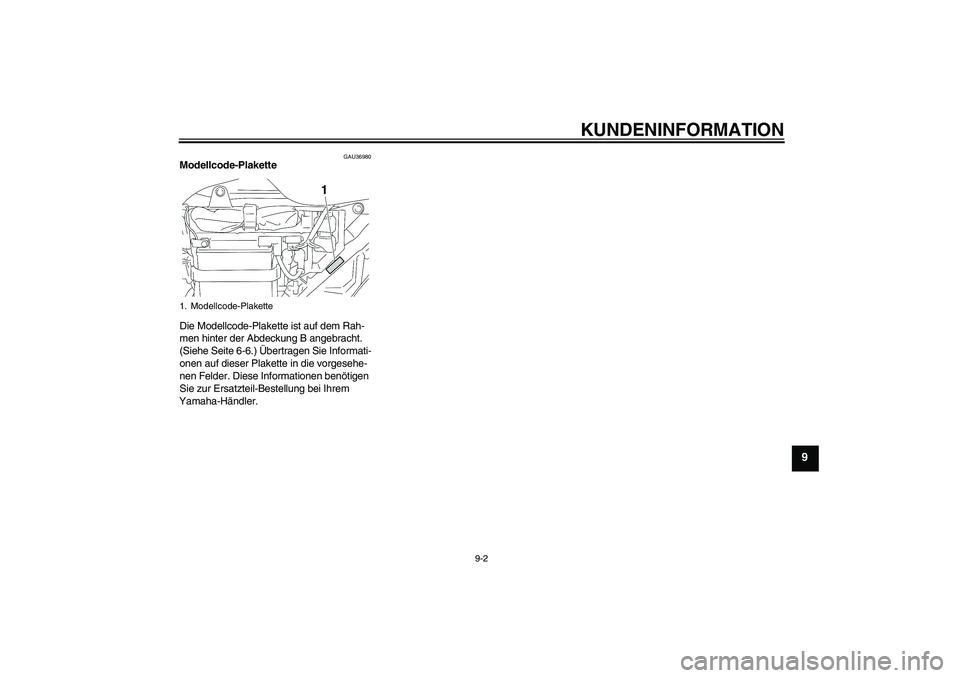

Page 77 of 82

KUNDENINFORMATION
9-2
9
GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung B angebracht.
(Siehe Seite 6-6.) Übertragen Sie Informati-
onen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U3D9G2G0.book Page 2 Monday, November 3, 2008 3:32 PM

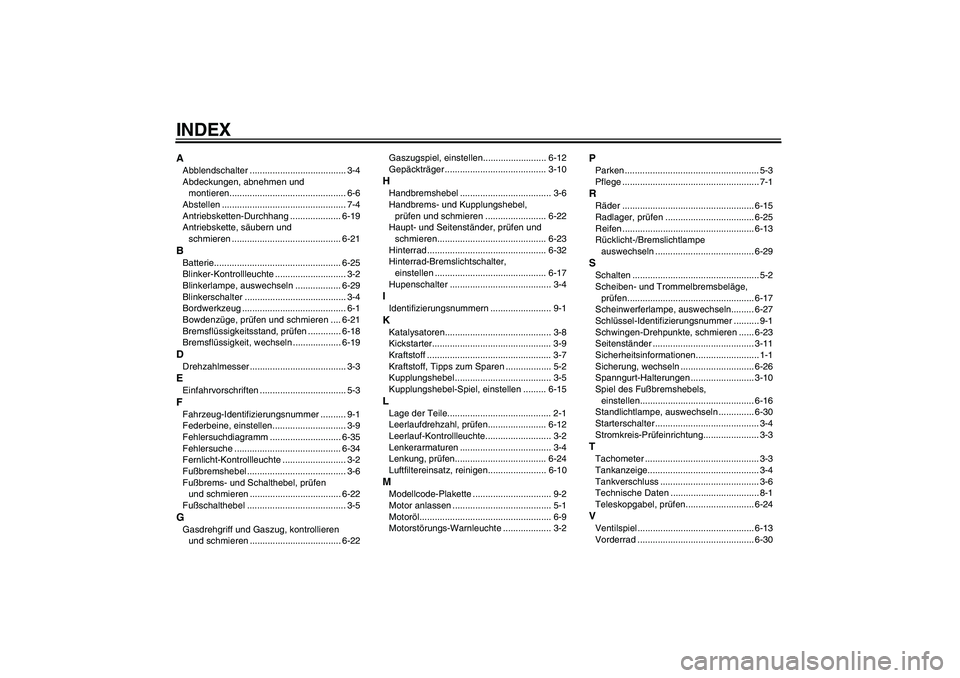

Page 78 of 82

INDEXAAbblendschalter ...................................... 3-4
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-21BBatterie.................................................. 6-25
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Bremsflüssigkeitsstand, prüfen ............. 6-18
Bremsflüssigkeit, wechseln ................... 6-19DDrehzahlmesser ...................................... 3-3EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen............................. 3-9
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ....................................... 3-6
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-22
Fußschalthebel ....................................... 3-5GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-22Gaszugspiel, einstellen......................... 6-12
Gepäckträger ........................................ 3-10
HHandbremshebel .................................... 3-6
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-22
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-23
Hinterrad ............................................... 6-32
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysatoren.......................................... 3-8
Kickstarter............................................... 3-9
Kraftstoff ................................................. 3-7
Kraftstoff, Tipps zum Sparen .................. 5-2
Kupplungshebel ...................................... 3-5
Kupplungshebel-Spiel, einstellen ......... 6-15LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-12
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-24
Luftfiltereinsatz, reinigen....................... 6-10MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl.................................................... 6-9
Motorstörungs-Warnleuchte ................... 3-2
PParken ..................................................... 5-3
Pflege ...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-25
Reifen .................................................... 6-13
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-29SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-17
Scheinwerferlampe, auswechseln......... 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer ........................................ 3-11
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-26
Spanngurt-Halterungen ......................... 3-10
Spiel des Fußbremshebels,
einstellen............................................. 6-16
Standlichtlampe, auswechseln .............. 6-30
Starterschalter ......................................... 3-4
Stromkreis-Prüfeinrichtung...................... 3-3TTachometer ............................................. 3-3
Tankanzeige............................................ 3-4
Tankverschluss ....................................... 3-6
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-24VVentilspiel .............................................. 6-13
Vorderrad .............................................. 6-30
U3D9G2G0.book Page 1 Monday, November 3, 2008 3:32 PM
Page 79 of 82

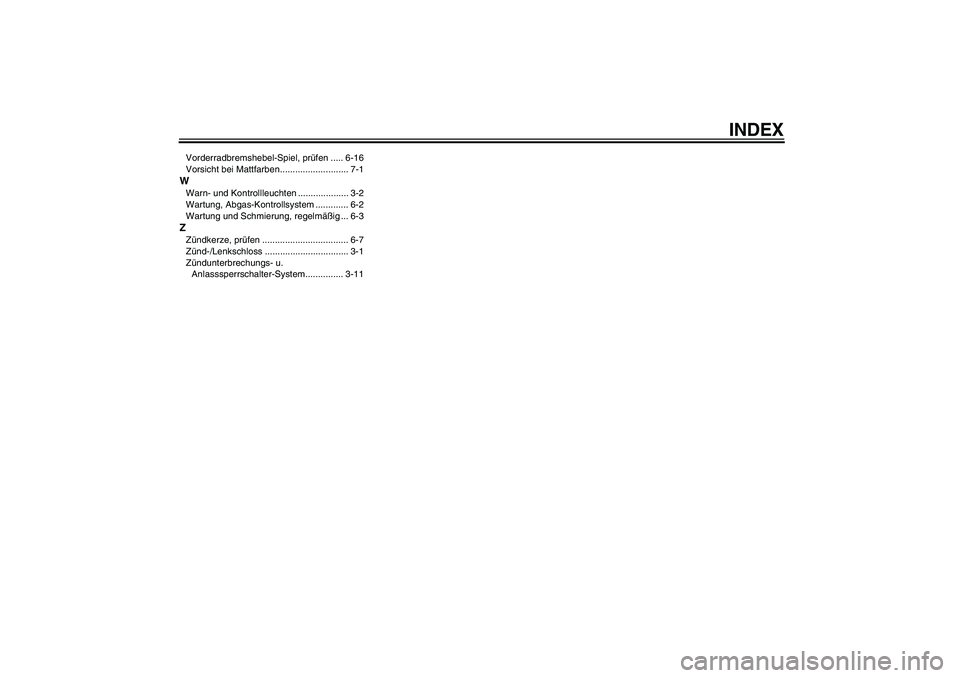

INDEX
Vorderradbremshebel-Spiel, prüfen ..... 6-16
Vorsicht bei Mattfarben........................... 7-1WWarn- und Kontrollleuchten .................... 3-2
Wartung, Abgas-Kontrollsystem ............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZündkerze, prüfen .................................. 6-7
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-11
U3D9G2G0.book Page 2 Monday, November 3, 2008 3:32 PM
Page 80 of 82

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
