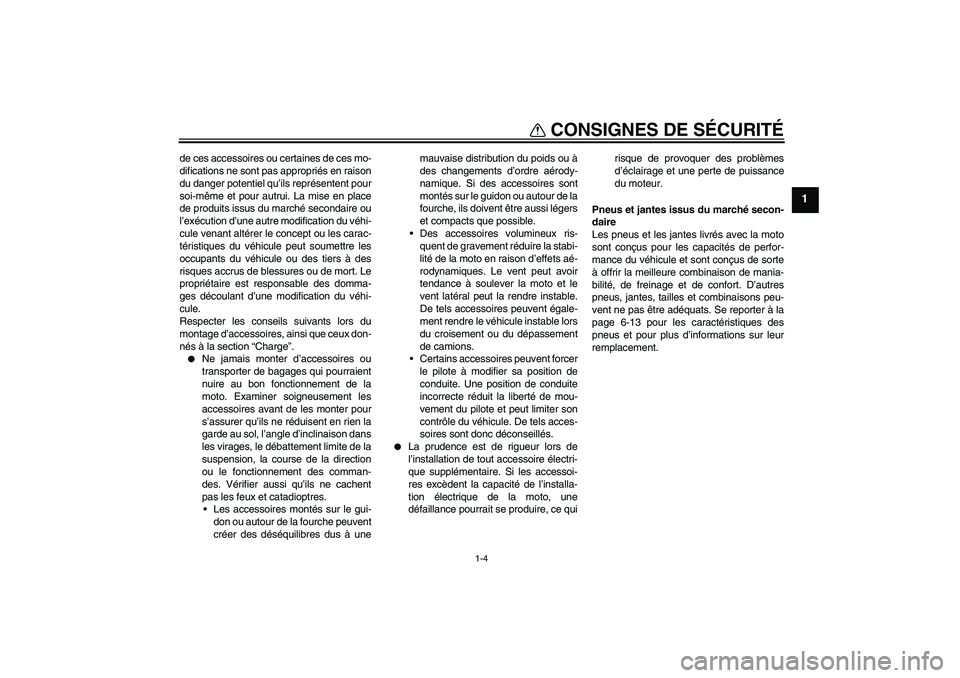

CONSIGNES DE SÉCURITÉ
1-4
1
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à unemauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce quirisque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-13 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U3D9F2F0.book Page 4 Monday, November 3, 2008 9:00 AM

DESCRIPTION
2-1
2
FAU10410

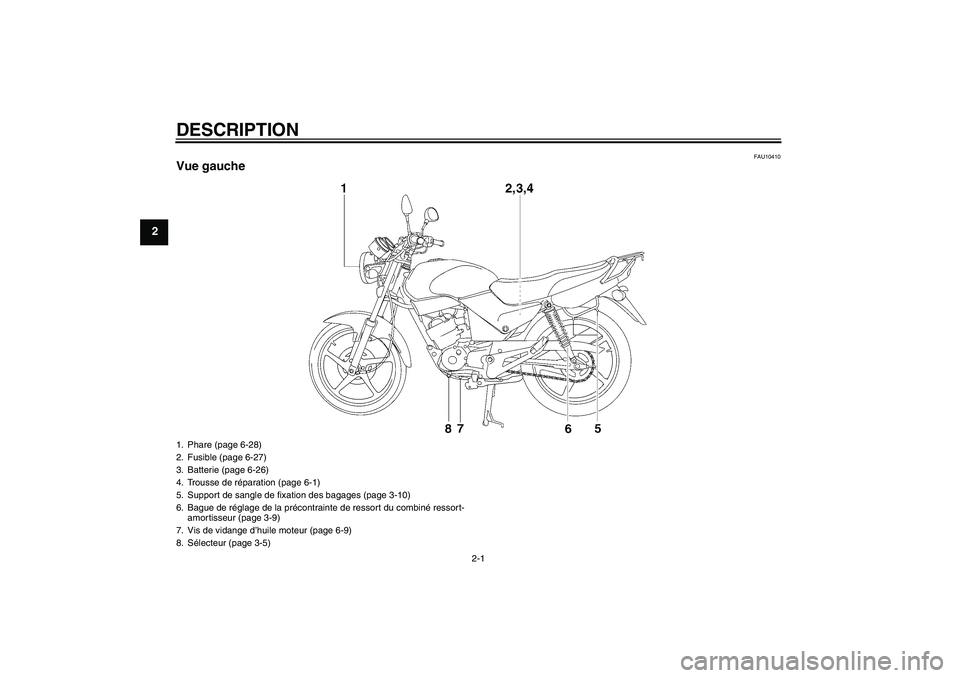

Vue gauche1. Phare (page 6-28)
2. Fusible (page 6-27)
3. Batterie (page 6-26)
4. Trousse de réparation (page 6-1)
5. Support de sangle de fixation des bagages (page 3-10)
6. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-9)
7. Vis de vidange d’huile moteur (page 6-9)
8. Sélecteur (page 3-5)U3D9F2F0.book Page 1 Monday, November 3, 2008 9:00 AM

DESCRIPTION
2-2
2
FAU10420

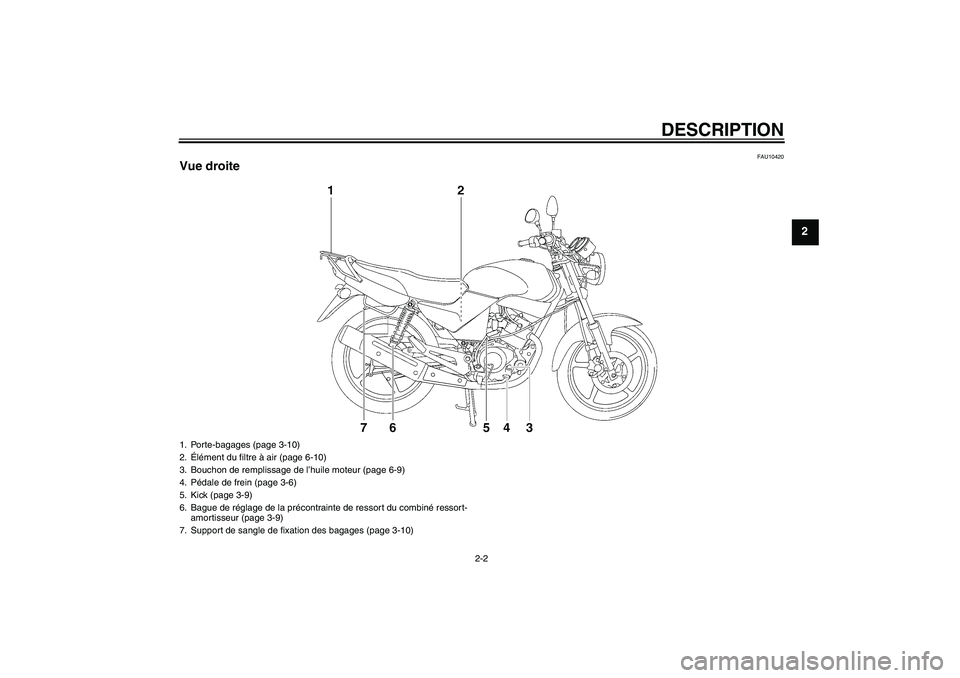

Vue droite1. Porte-bagages (page 3-10)
2.Élément du filtre à air (page 6-10)
3. Bouchon de remplissage de l’huile moteur (page 6-9)
4. Pédale de frein (page 3-6)
5. Kick (page 3-9)
6. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-9)
7. Support de sangle de fixation des bagages (page 3-10)
U3D9F2F0.book Page 2 Monday, November 3, 2008 9:00 AM

DESCRIPTION
2-3
2
FAU10430

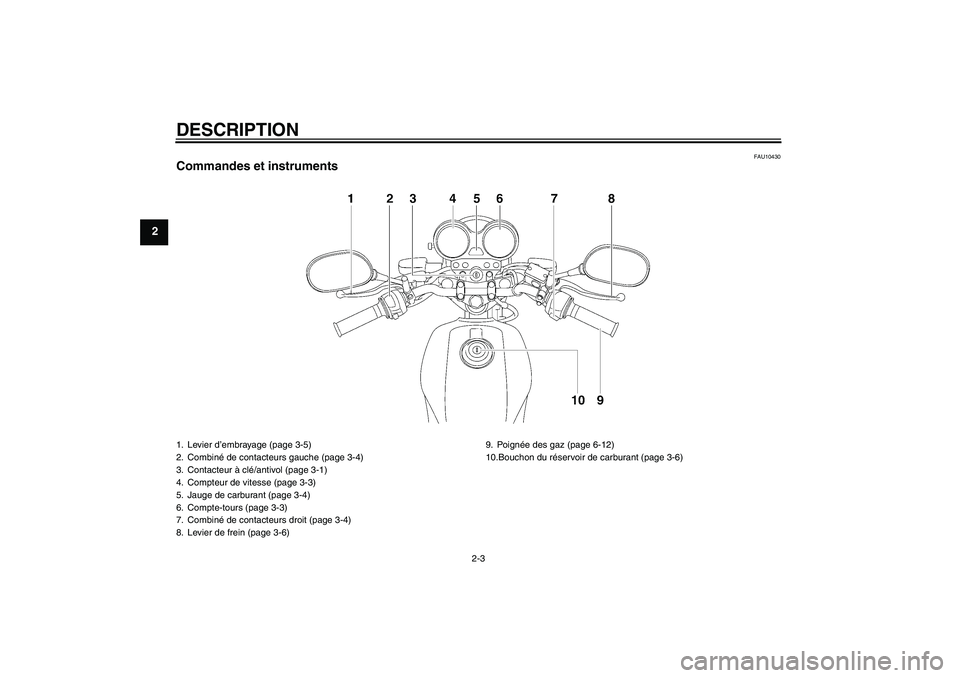

Commandes et instruments1. Levier d’embrayage (page 3-5)
2. Combiné de contacteurs gauche (page 3-4)
3. Contacteur à clé/antivol (page 3-1)
4. Compteur de vitesse (page 3-3)
5. Jauge de carburant (page 3-4)
6. Compte-tours (page 3-3)
7. Combiné de contacteurs droit (page 3-4)
8. Levier de frein (page 3-6)9. Poignée des gaz (page 6-12)
10.Bouchon du réservoir de carburant (page 3-6)U3D9F2F0.book Page 3 Monday, November 3, 2008 9:00 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10460

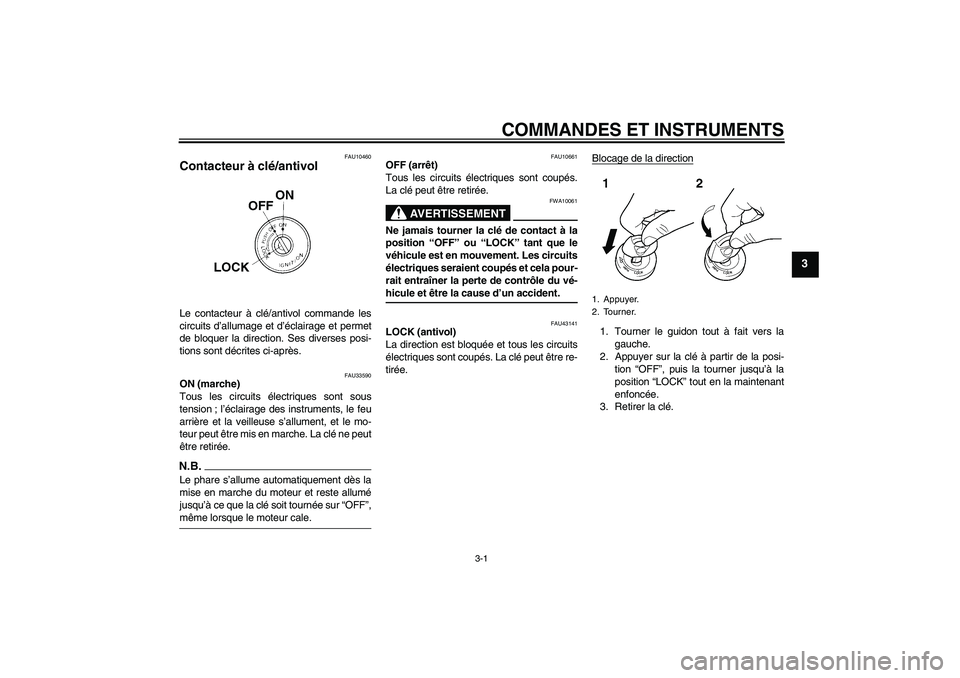

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU33590
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU43141
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.1. Appuyer.
2. Tourner.
U3D9F2F0.book Page 1 Monday, November 3, 2008 9:00 AM

COMMANDES ET INSTRUMENTS
3-2
3

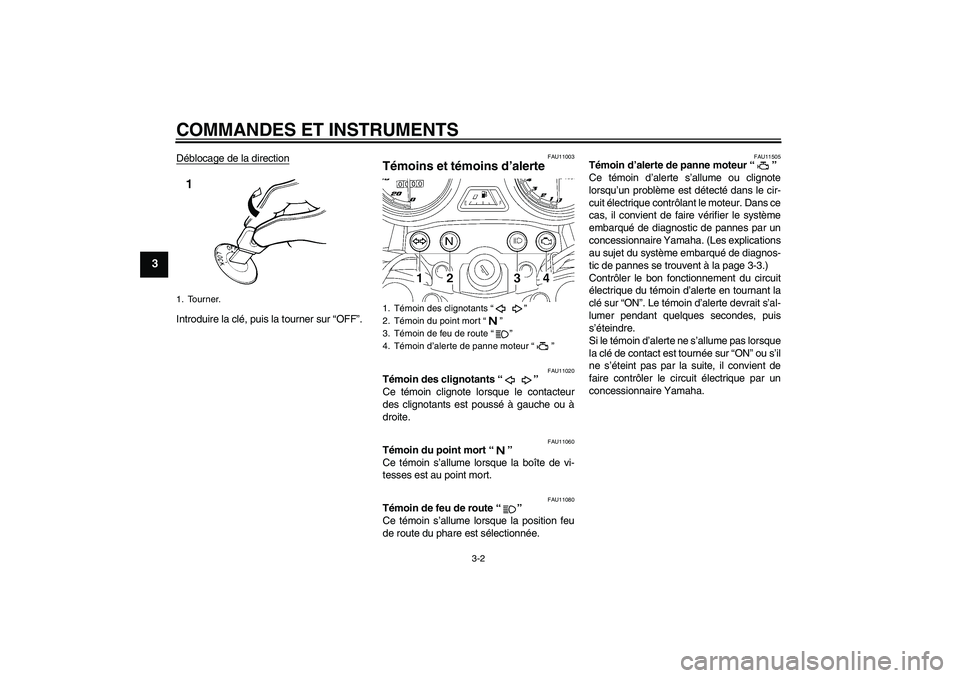

Déblocage de la directionIntroduire la clé, puis la tourner sur “OFF”.
FAU11003
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants“”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11505
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-3.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
1. Tourner.
1. Témoin des clignotants“”
2. Témoin du point mort“”
3. Témoin de feu de route“”
4. Témoin d’alerte de panne moteur“”
U3D9F2F0.book Page 2 Monday, November 3, 2008 9:00 AM

COMMANDES ET INSTRUMENTS
3-3
3
FAU11630

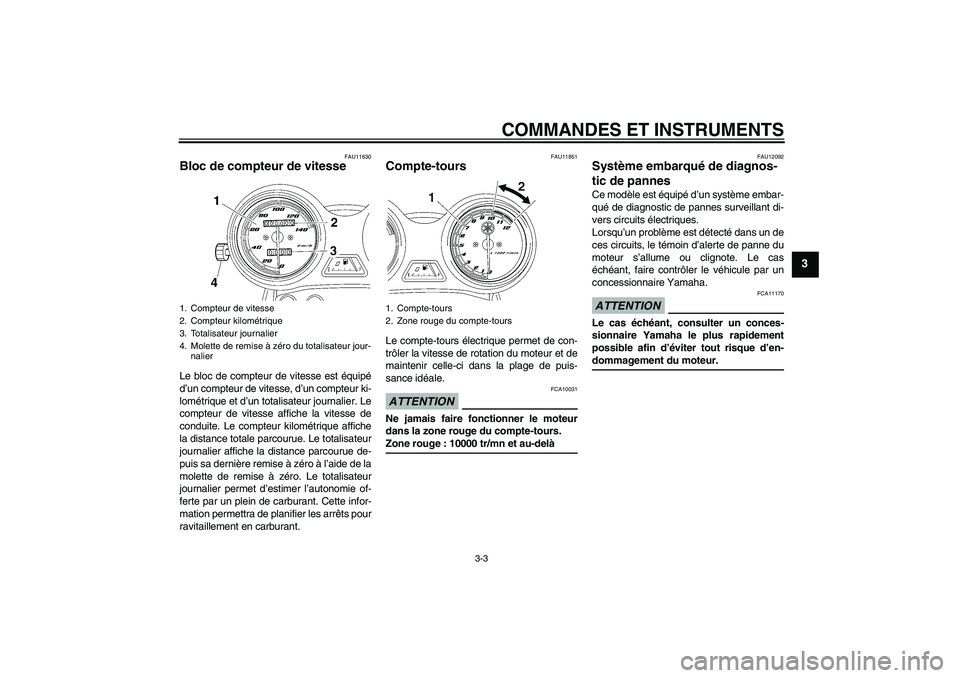

Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé
d’un compteur de vitesse, d’un compteur ki-
lométrique et d’un totalisateur journalier. Le
compteur de vitesse affiche la vitesse de
conduite. Le compteur kilométrique affiche
la distance totale parcourue. Le totalisateur
journalier affiche la distance parcourue de-
puis sa dernière remise à zéro à l’aide de la
molette de remise à zéro. Le totalisateur
journalier permet d’estimer l’autonomie of-
ferte par un plein de carburant. Cette infor-
mation permettra de planifier les arrêts pour
ravitaillement en carburant.
FAU11851
Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 10000 tr/mn et au-delà
FAU12092
Système embarqué de diagnos-
tic de pannes Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne du
moteur s’allume ou clignote. Le cas
échéant, faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA11170
Le cas échéant, consulter un conces-
sionnaire Yamaha le plus rapidement
possible afin d’éviter tout risque d’en-dommagement du moteur.
1. Compteur de vitesse
2. Compteur kilométrique
3. Totalisateur journalier
4. Molette de remise à zéro du totalisateur jour-
nalier
1. Compte-tours
2. Zone rouge du compte-tours
U3D9F2F0.book Page 3 Monday, November 3, 2008 9:00 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU37052

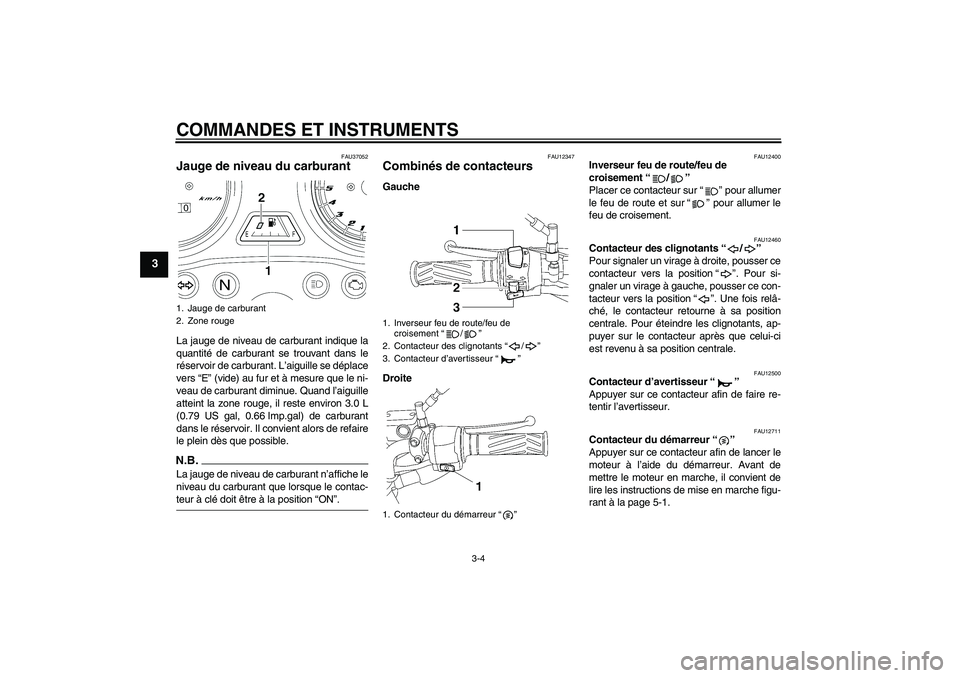

Jauge de niveau du carburant La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. L’aiguille se déplace
vers “E” (vide) au fur et à mesure que le ni-
veau de carburant diminue. Quand l’aiguille
atteint la zone rouge, il reste environ 3.0 L
(0.79 US gal, 0.66 Imp.gal) de carburant
dans le réservoir. Il convient alors de refaire
le plein dès que possible.N.B.La jauge de niveau de carburant n’affiche le
niveau du carburant que lorsque le contac-teur à clé doit être à la position “ON”.
FAU12347
Combinés de contacteurs Gauche
Droite
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
1. Jauge de carburant
2. Zone rouge
1. Inverseur feu de route/feu de
croisement“/”
2. Contacteur des clignotants“/”
3. Contacteur d’avertisseur“”
1. Contacteur du démarreur“”
U3D9F2F0.book Page 4 Monday, November 3, 2008 9:00 AM

COMMANDES ET INSTRUMENTS

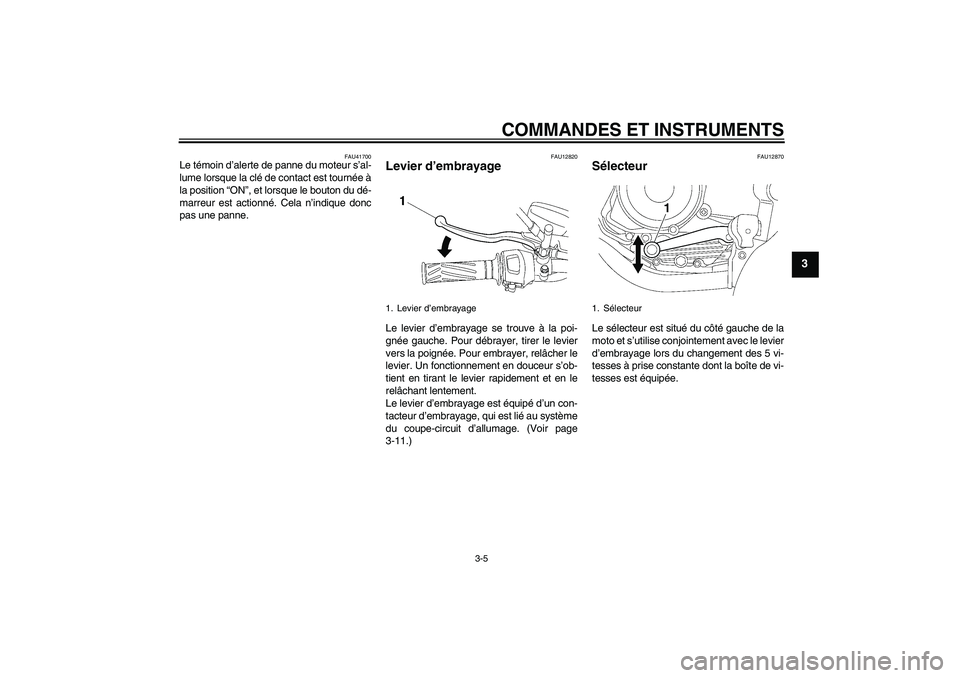

3-5
3
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-11.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
1. Levier d’embrayage
1. Sélecteur
1
U3D9F2F0.book Page 5 Monday, November 3, 2008 9:00 AM

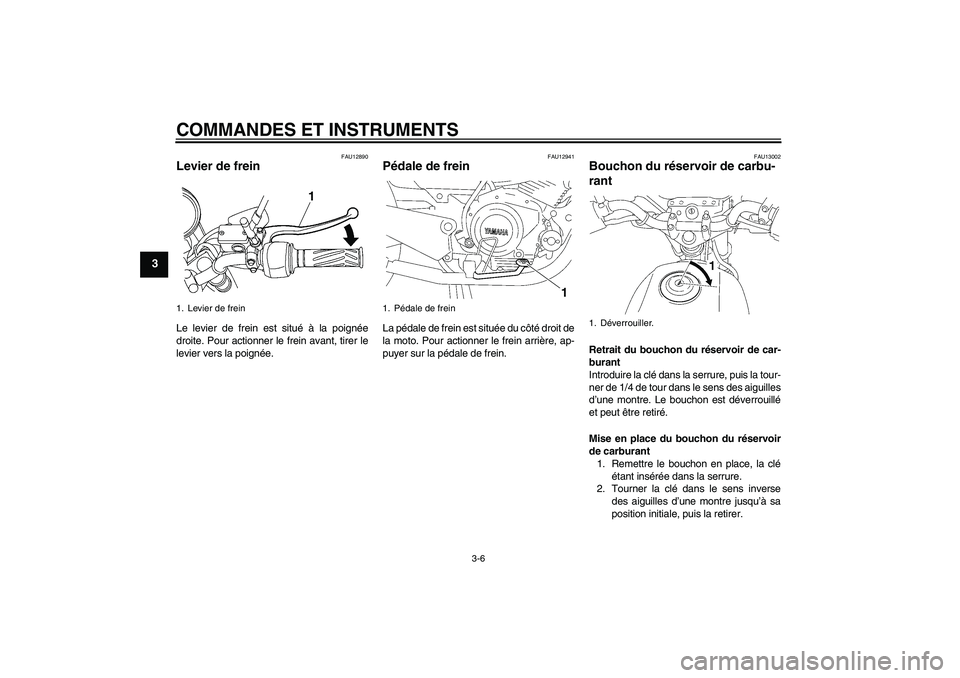

COMMANDES ET INSTRUMENTS
3-6
3
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13002
Bouchon du réservoir de carbu-
rant Retrait du bouchon du réservoir de car-
burant
Introduire la clé dans la serrure, puis la tour-
ner de 1/4 de tour dans le sens des aiguilles
d’une montre. Le bouchon est déverrouillé
et peut être retiré.
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
1. Levier de frein
1
1. Pédale de frein
1
1. Déverrouiller.
U3D9F2F0.book Page 6 Monday, November 3, 2008 9:00 AM
