SICHERHEITSINFORMATIONEN
1-4
1
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
U51DG0G0.book Page 4 Friday, October 30, 2009 4:50 PM

SICHERHEITSINFORMATIONEN
1-5
1
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-14.U51DG0G0.book Page 5 Friday, October 30, 2009 4:50 PM

BESCHREIBUNG
2-1
2
GAU10410

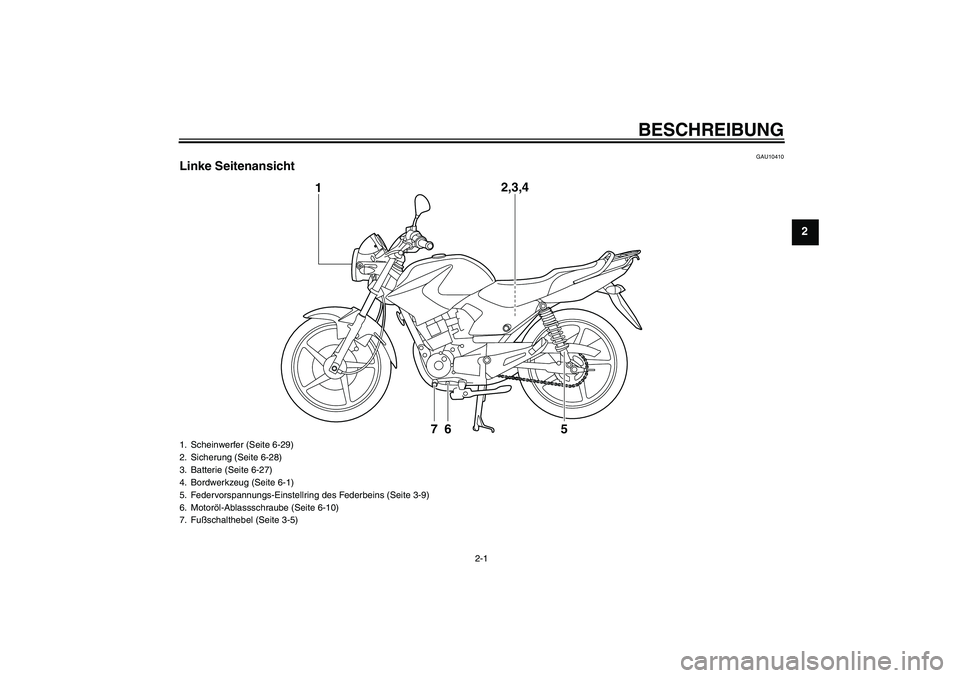

Linke Seitenansicht
1
2,3,4
6
7
5
1. Scheinwerfer (Seite 6-29)
2. Sicherung (Seite 6-28)
3. Batterie (Seite 6-27)
4. Bordwerkzeug (Seite 6-1)
5. Federvorspannungs-Einstellring des Federbeins (Seite 3-9)
6. Motoröl-Ablassschraube (Seite 6-10)
7. Fußschalthebel (Seite 3-5)
U51DG0G0.book Page 1 Friday, October 30, 2009 4:50 PM

BESCHREIBUNG
2-2
2
GAU10420

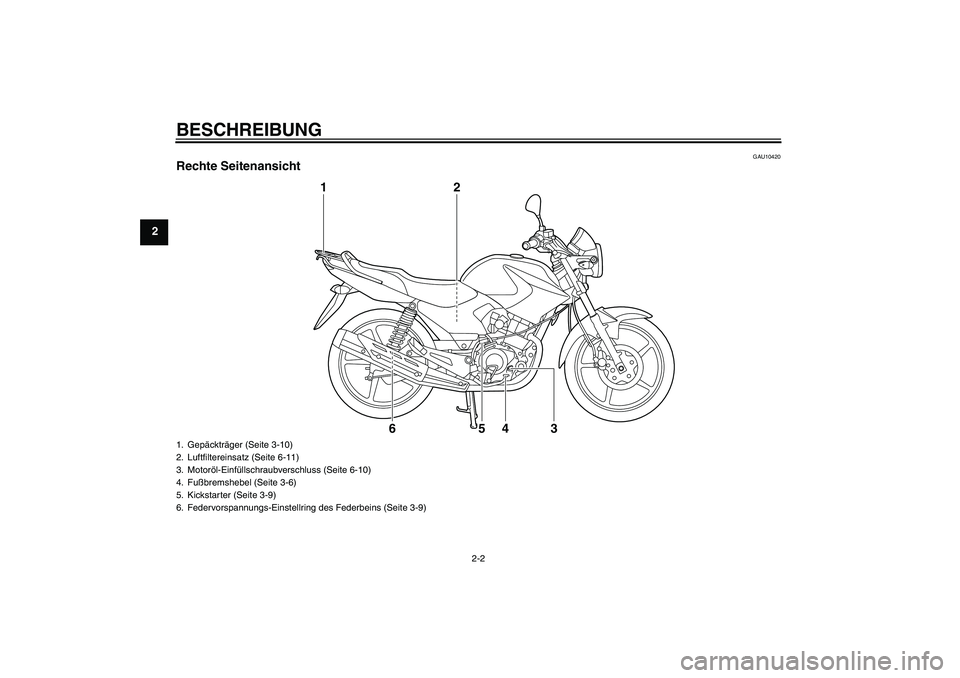

Rechte Seitenansicht
1
2
3
4
5
6
1. Gepäckträger (Seite 3-10)
2. Luftfiltereinsatz (Seite 6-11)
3. Motoröl-Einfüllschraubverschluss (Seite 6-10)
4. Fußbremshebel (Seite 3-6)
5. Kickstarter (Seite 3-9)
6. Federvorspannungs-Einstellring des Federbeins (Seite 3-9)U51DG0G0.book Page 2 Friday, October 30, 2009 4:50 PM

BESCHREIBUNG
2-3
2
GAU10430

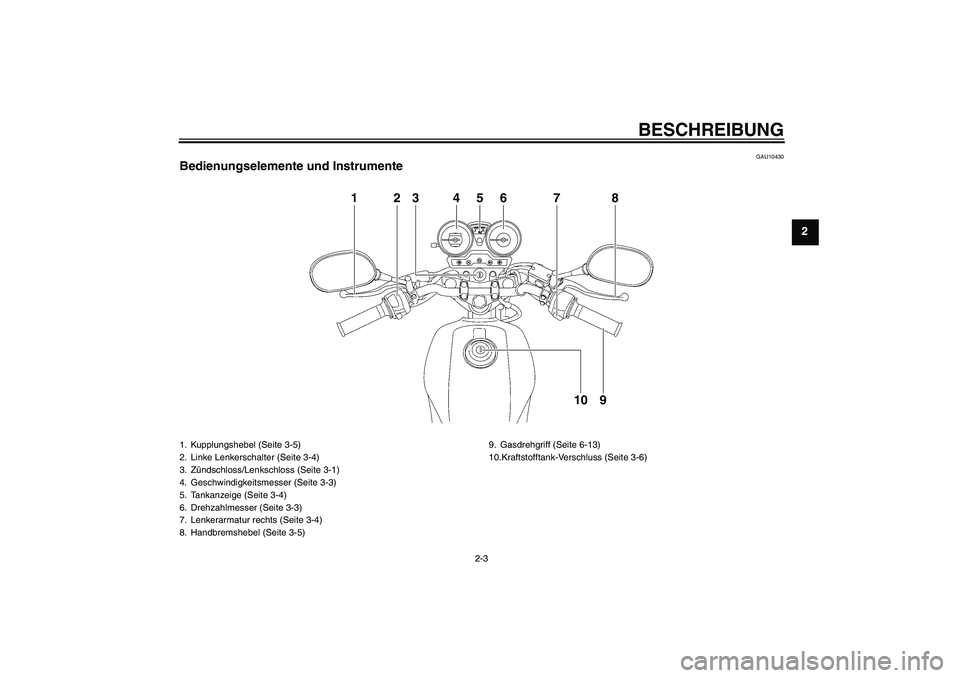

Bedienungselemente und Instrumente
1
2
3
4
5
6
7
8
9
10
1. Kupplungshebel (Seite 3-5)
2. Linke Lenkerschalter (Seite 3-4)
3. Zündschloss/Lenkschloss (Seite 3-1)
4. Geschwindigkeitsmesser (Seite 3-3)
5. Tankanzeige (Seite 3-4)
6. Drehzahlmesser (Seite 3-3)
7. Lenkerarmatur rechts (Seite 3-4)
8. Handbremshebel (Seite 3-5)9. Gasdrehgriff (Seite 6-13)
10.Kraftstofftank-Verschluss (Seite 3-6)
U51DG0G0.book Page 3 Friday, October 30, 2009 4:50 PM

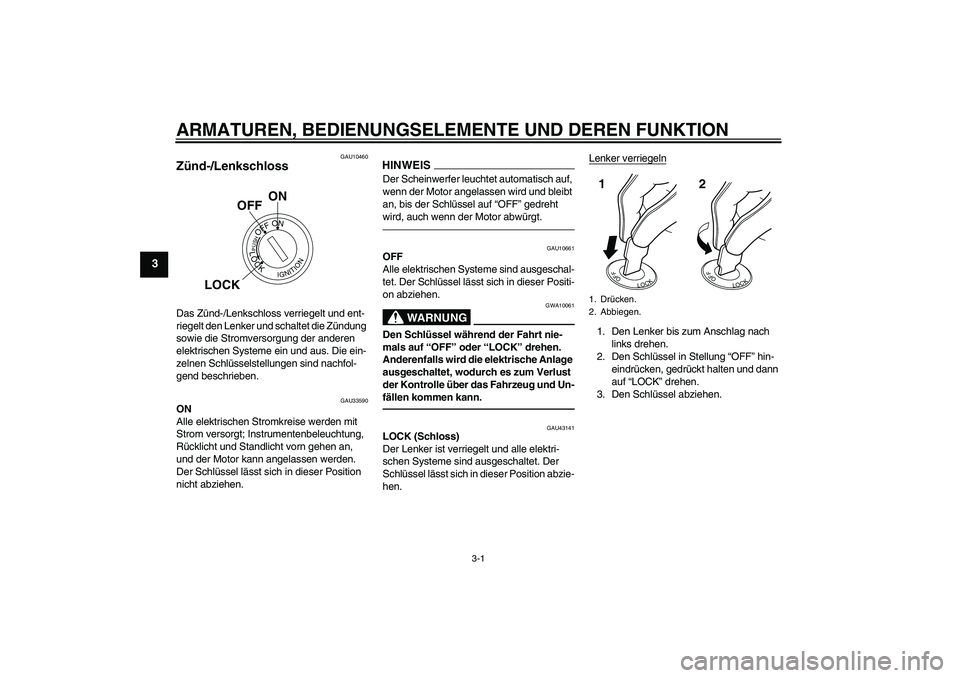

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10460
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU33590
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht und Standlicht vorn gehen an,
und der Motor kann angelassen werden.
Der Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU43141
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
LOCK
IGNITION
OFFON
PUSHON
OFF
LOCK
1. Drücken.
2. Abbiegen.
LOCK
OFF
LOCK
OFF
12
U51DG0G0.book Page 1 Friday, October 30, 2009 4:50 PM

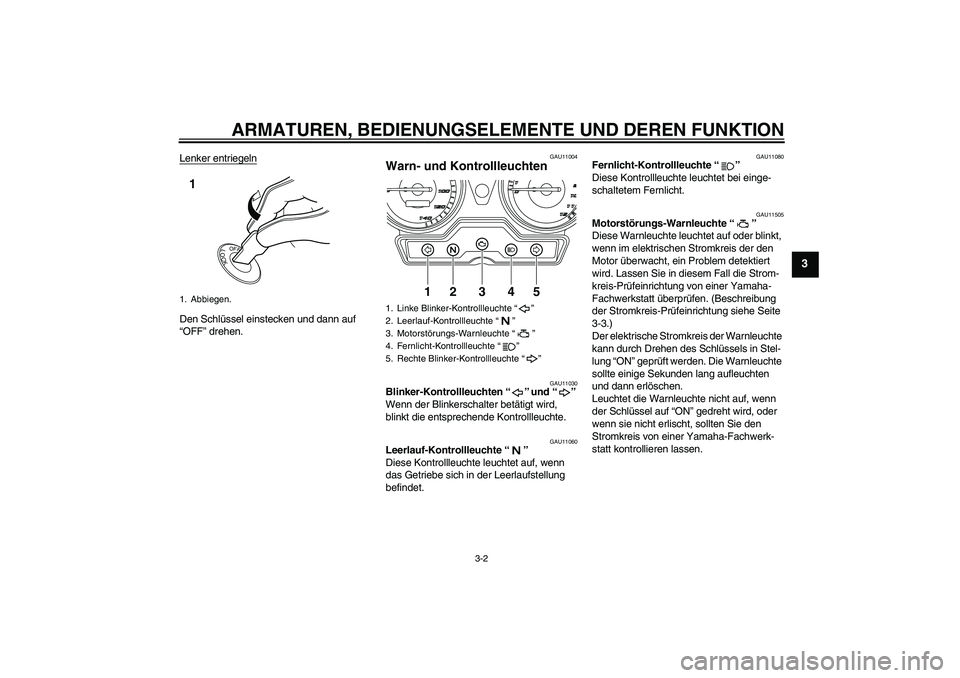

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
Lenker entriegelnDen Schlüssel einstecken und dann auf
“OFF” drehen.
GAU11004
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11505
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-3.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
1. Abbiegen.
LOCKOFF
1
1. Linke Blinker-Kontrollleuchte“”
2. Leerlauf-Kontrollleuchte“”
3. Motorstörungs-Warnleuchte“”
4. Fernlicht-Kontrollleuchte“”
5. Rechte Blinker-Kontrollleuchte“”
5
4
3
2
1
U51DG0G0.book Page 2 Friday, October 30, 2009 4:50 PM

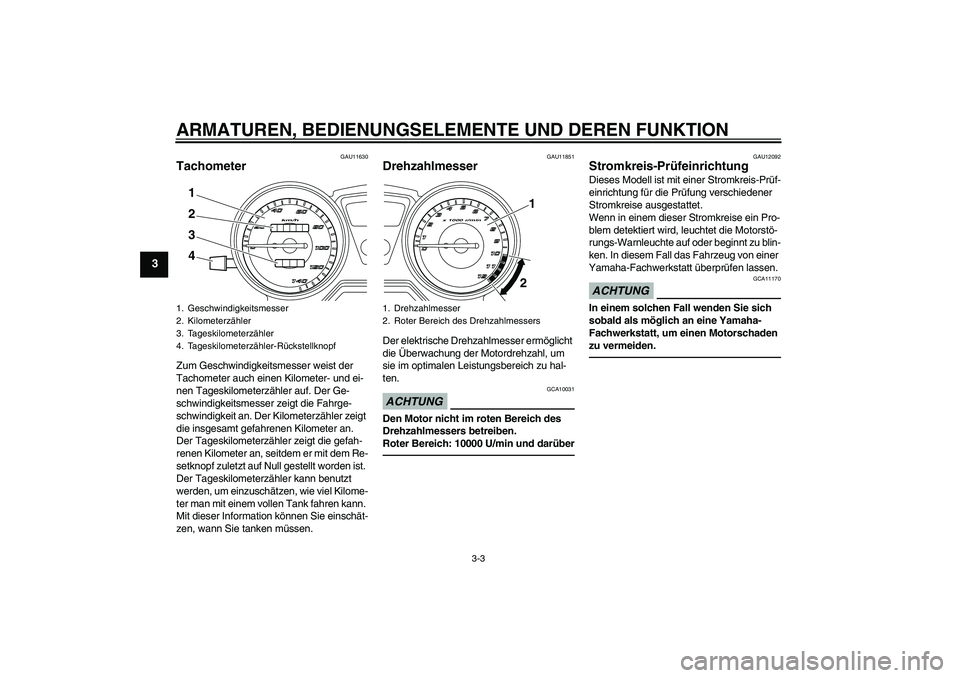

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU11630
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und ei-
nen Tageskilometerzähler auf. Der Ge-
schwindigkeitsmesser zeigt die Fahrge-
schwindigkeit an. Der Kilometerzähler zeigt
die insgesamt gefahrenen Kilometer an.
Der Tageskilometerzähler zeigt die gefah-
renen Kilometer an, seitdem er mit dem Re-
setknopf zuletzt auf Null gestellt worden ist.
Der Tageskilometerzähler kann benutzt
werden, um einzuschätzen, wie viel Kilome-
ter man mit einem vollen Tank fahren kann.
Mit dieser Information können Sie einschät-
zen, wann Sie tanken müssen.
GAU11851
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 10000 U/min und darüber
GAU12092
Stromkreis-Prüfeinrichtung Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Wenn in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf oder beginnt zu blin-
ken. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.ACHTUNG
GCA11170
In einem solchen Fall wenden Sie sich
sobald als möglich an eine Yamaha-
Fachwerkstatt, um einen Motorschaden
zu vermeiden.
1. Geschwindigkeitsmesser
2. Kilometerzähler
3. Tageskilometerzähler
4. Tageskilometerzähler-Rückstellknopf
km/h
1234
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
x 1000 r/min
1
2
U51DG0G0.book Page 3 Friday, October 30, 2009 4:50 PM

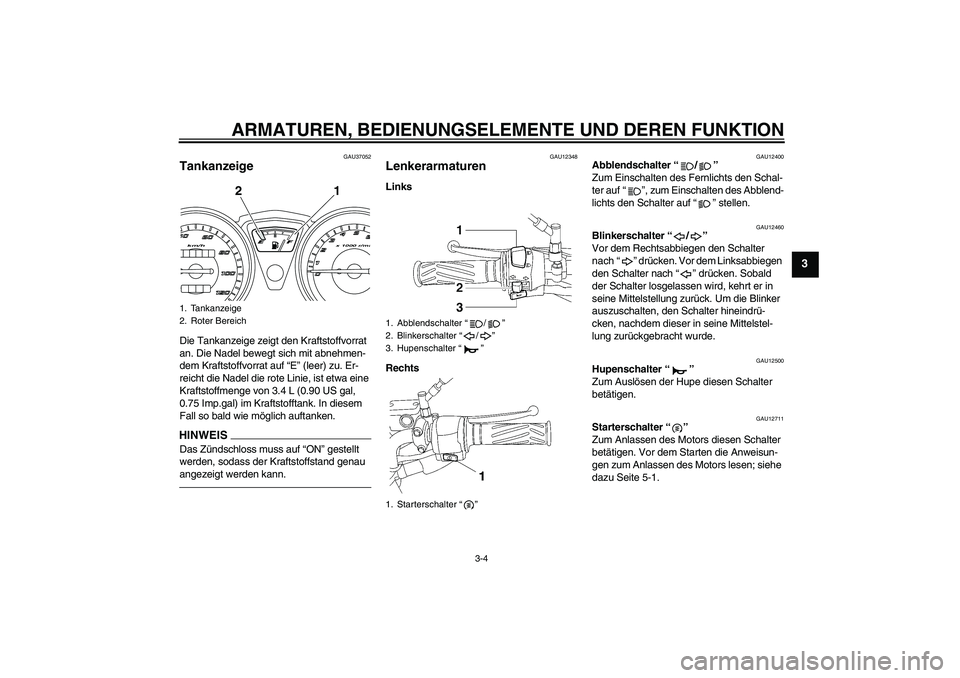

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU37052
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (leer) zu. Er-
reicht die Nadel die rote Linie, ist etwa eine
Kraftstoffmenge von 3.4 L (0.90 US gal,
0.75 Imp.gal) im Kraftstofftank. In diesem
Fall so bald wie möglich auftanken.HINWEISDas Zündschloss muss auf “ON” gestellt
werden, sodass der Kraftstoffstand genau
angezeigt werden kann.
GAU12348
Lenkerarmaturen Links
Rechts
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
1. Tankanzeige
2. Roter Bereichkm/h
x 1000 r/m
i
1
2
1. Abblendschalter“/”
2. Blinkerschalter“/”
3. Hupenschalter“”
1. Starterschalter“”
U51DG0G0.book Page 4 Friday, October 30, 2009 4:50 PM

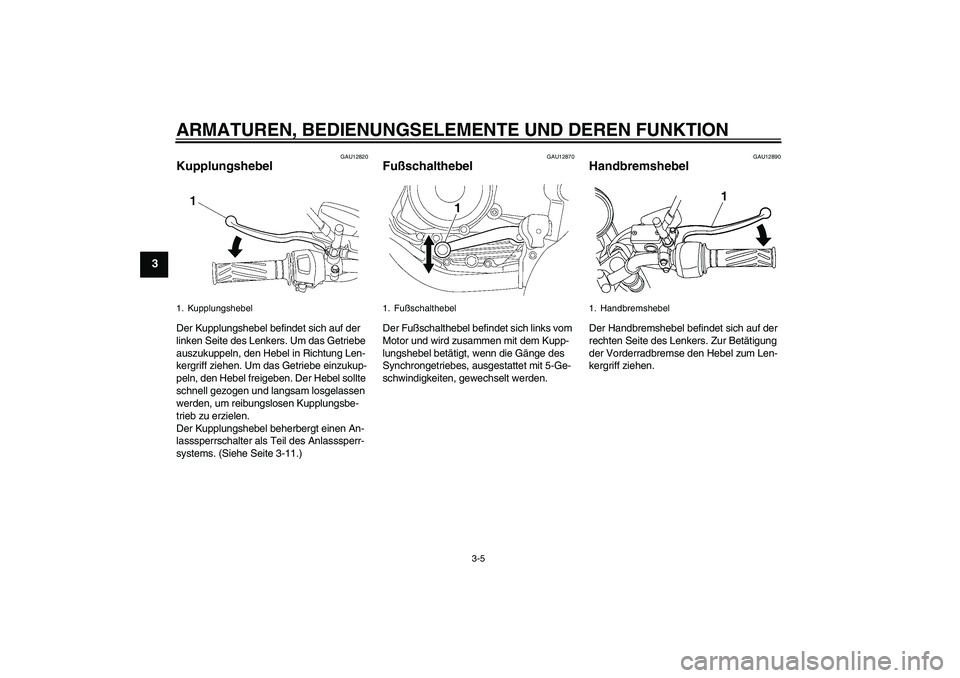

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-11.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
1. Kupplungshebel
1. Fußschalthebel
1
1. Handbremshebel
1
U51DG0G0.book Page 5 Friday, October 30, 2009 4:50 PM
