REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU18771

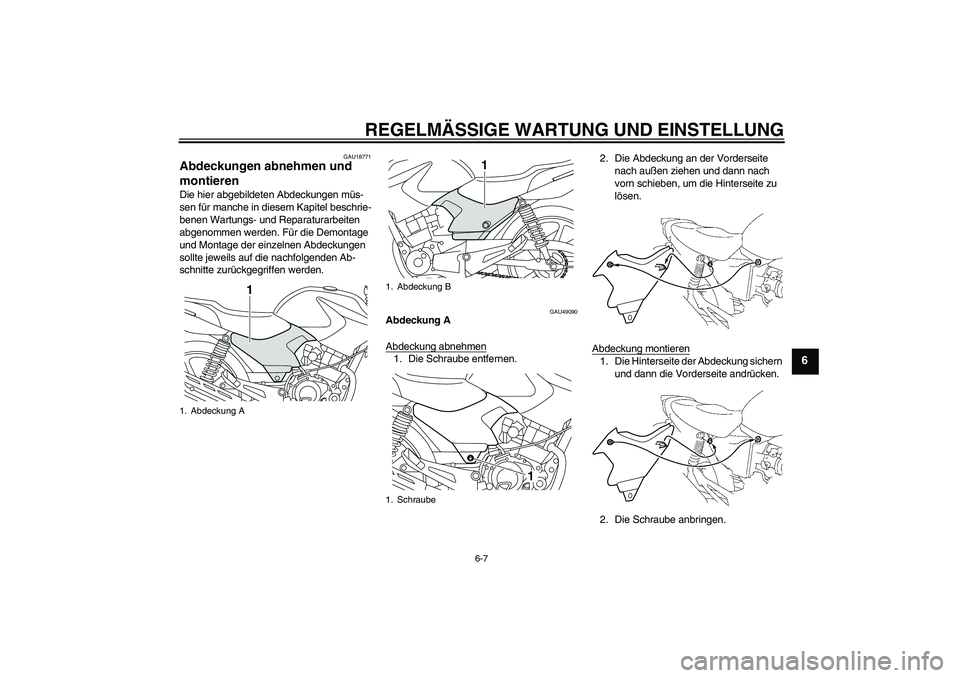

Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU49090
Abdeckung A
Abdeckung abnehmen1. Die Schraube entfernen.2. Die Abdeckung an der Vorderseite
nach außen ziehen und dann nach
vorn schieben, um die Hinterseite zu
lösen.
Abdeckung montieren
1. Die Hinterseite der Abdeckung sichern
und dann die Vorderseite andrücken.
2. Die Schraube anbringen.
1. Abdeckung A
1
1. Abdeckung B
1. Schraube
1
1
U51DG0G0.book Page 7 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU36961

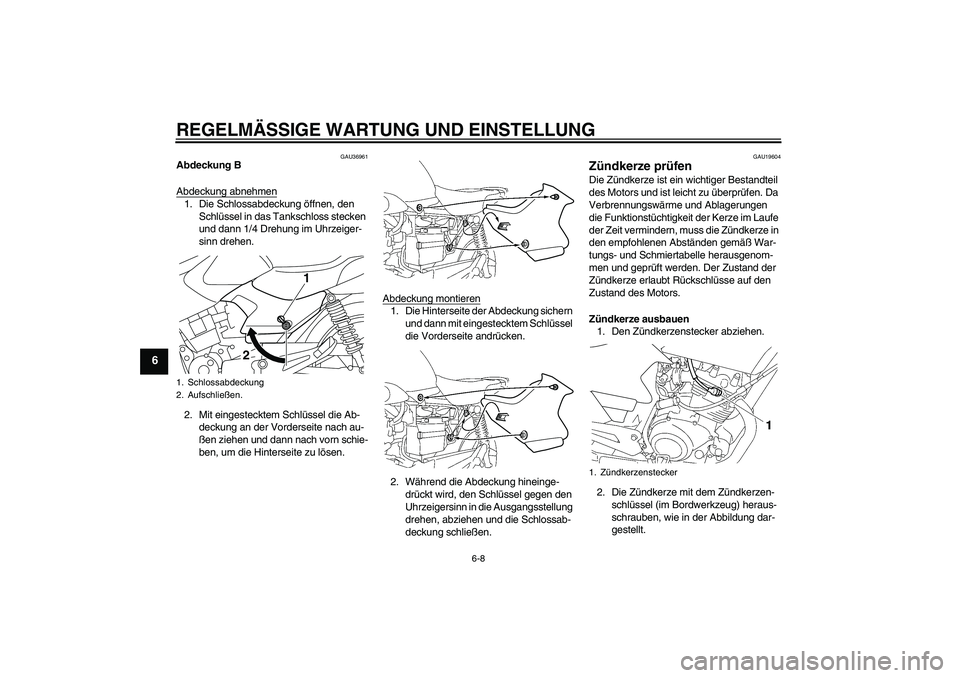

Abdeckung B
Abdeckung abnehmen1. Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen.
2. Mit eingestecktem Schlüssel die Ab-
deckung an der Vorderseite nach au-
ßen ziehen und dann nach vorn schie-
ben, um die Hinterseite zu lösen.Abdeckung montieren
1. Die Hinterseite der Abdeckung sichern
und dann mit eingestecktem Schlüssel
die Vorderseite andrücken.
2. Während die Abdeckung hineinge-
drückt wird, den Schlüssel gegen den
Uhrzeigersinn in die Ausgangsstellung
drehen, abziehen und die Schlossab-
deckung schließen.
GAU19604

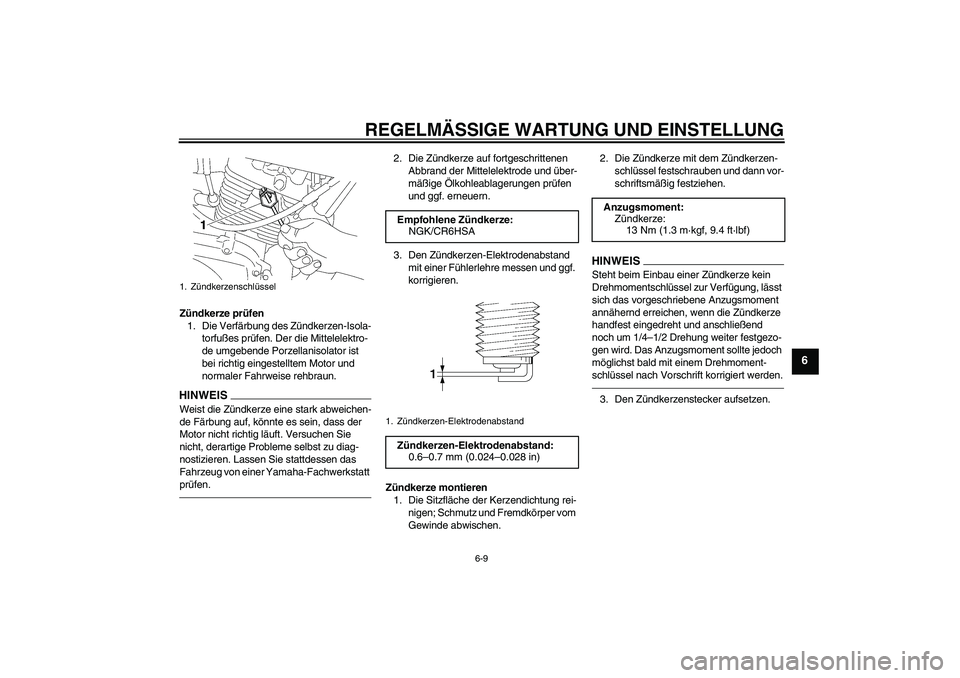

Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
1. Schlossabdeckung
2. Aufschließen.
1
2
1. Zündkerzenstecker
U51DG0G0.book Page 8 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR6HSA
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U51DG0G0.book Page 9 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
GAU37173

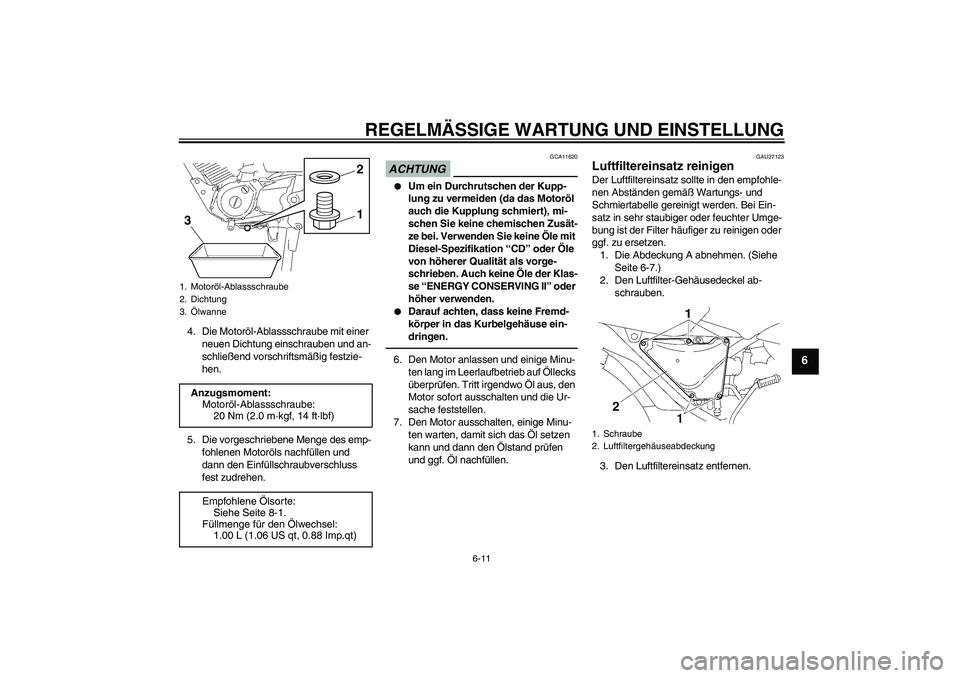

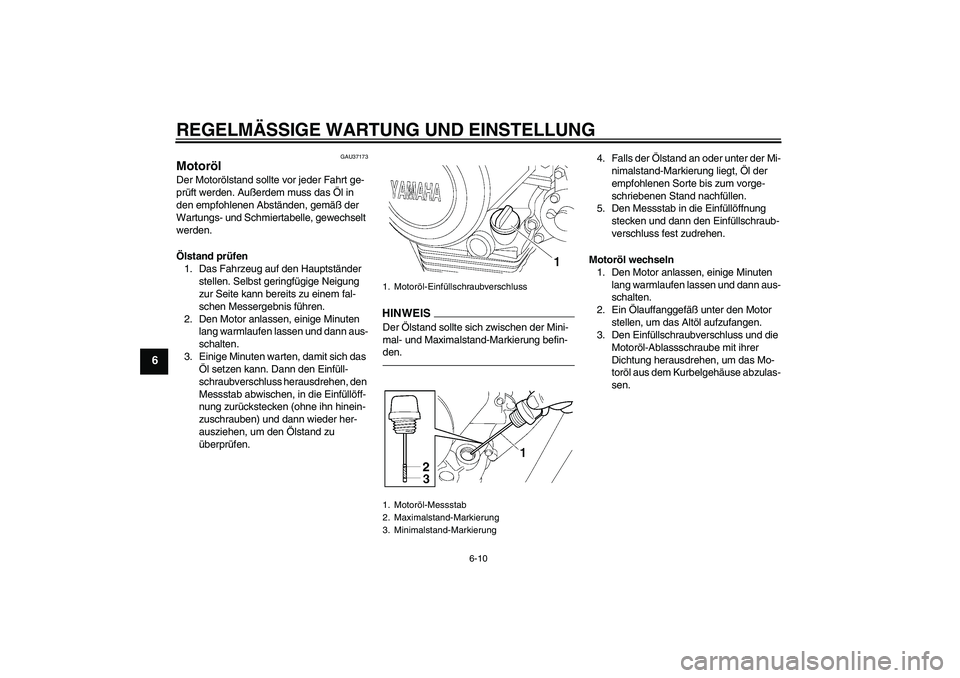

Motoröl Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.
HINWEI
S
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
U51DG0G0.book Page 10 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
4. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
5. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
7. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU37123

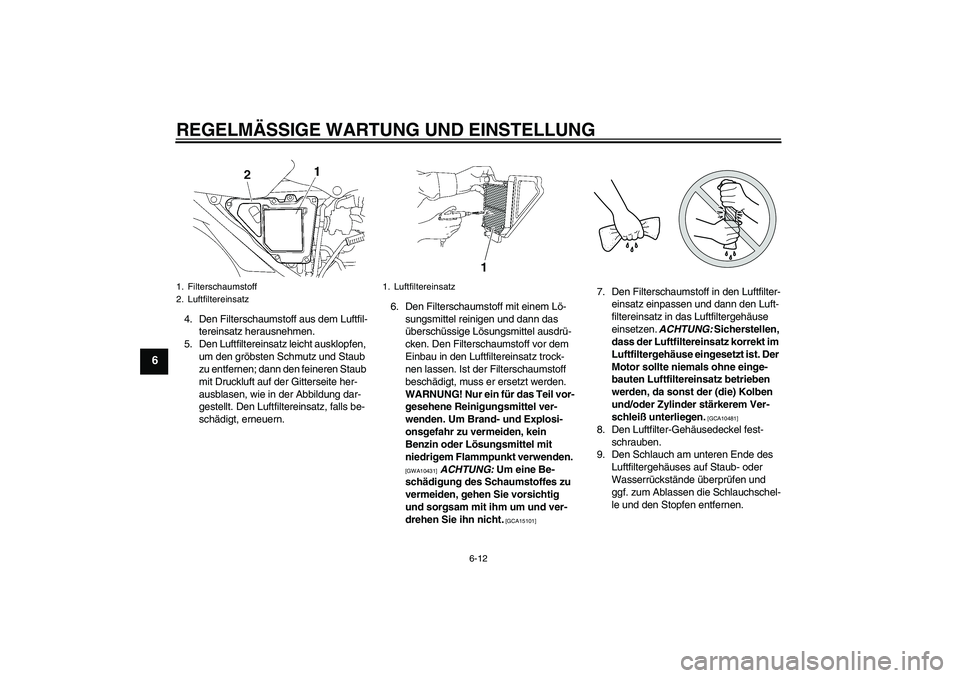

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen.
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-7.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz entfernen.
1. Motoröl-Ablassschraube
2. Dichtung
3.ÖlwanneAnzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
1.00 L (1.06 US qt, 0.88 Imp.qt)
1
3
2
1. Schraube
2. Luftfiltergehäuseabdeckung
U51DG0G0.book Page 11 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
4. Den Filterschaumstoff aus dem Luftfil-
tereinsatz herausnehmen.
5. Den Luftfiltereinsatz leicht ausklopfen,
um den gröbsten Schmutz und Staub
zu entfernen; dann den feineren Staub
mit Druckluft auf der Gitterseite her-
ausblasen, wie in der Abbildung dar-
gestellt. Den Luftfiltereinsatz, falls be-
schädigt, erneuern.6. Den Filterschaumstoff mit einem Lö-
sungsmittel reinigen und dann das
überschüssige Lösungsmittel ausdrü-
cken. Den Filterschaumstoff vor dem
Einbau in den Luftfiltereinsatz trock-
nen lassen. Ist der Filterschaumstoff
beschädigt, muss er ersetzt werden.
WARNUNG! Nur ein für das Teil vor-
gesehene Reinigungsmittel ver-
wenden. Um Brand- und Explosi-
onsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwenden.

[GWA10431]
ACHTUNG: Um eine Be-
schädigung des Schaumstoffes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um und ver-
drehen Sie ihn nicht.
[GCA15101]
7. Den Filterschaumstoff in den Luftfilter-
einsatz einpassen und dann den Luft-
filtereinsatz in das Luftfiltergehäuse
einsetzen. ACHTUNG: Sicherstellen,
dass der Luftfiltereinsatz korrekt im
Luftfiltergehäuse eingesetzt ist. Der
Motor sollte niemals ohne einge-
bauten Luftfiltereinsatz betrieben
werden, da sonst der (die) Kolben
und/oder Zylinder stärkerem Ver-
schleiß unterliegen.
[GCA10481]
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
9. Den Schlauch am unteren Ende des
Luftfiltergehäuses auf Staub- oder
Wasserrückstände überprüfen und
ggf. zum Ablassen die Schlauchschel-
le und den Stopfen entfernen.
1. Filterschaumstoff
2. Luftfiltereinsatz
1. Luftfiltereinsatz
1
U51DG0G0.book Page 12 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
10. Den Stopfen in den Ablassschlauch
einsetzen und die Schlauchschelle
wieder anbringen.
11. Die Abdeckung montieren.
GAU44734

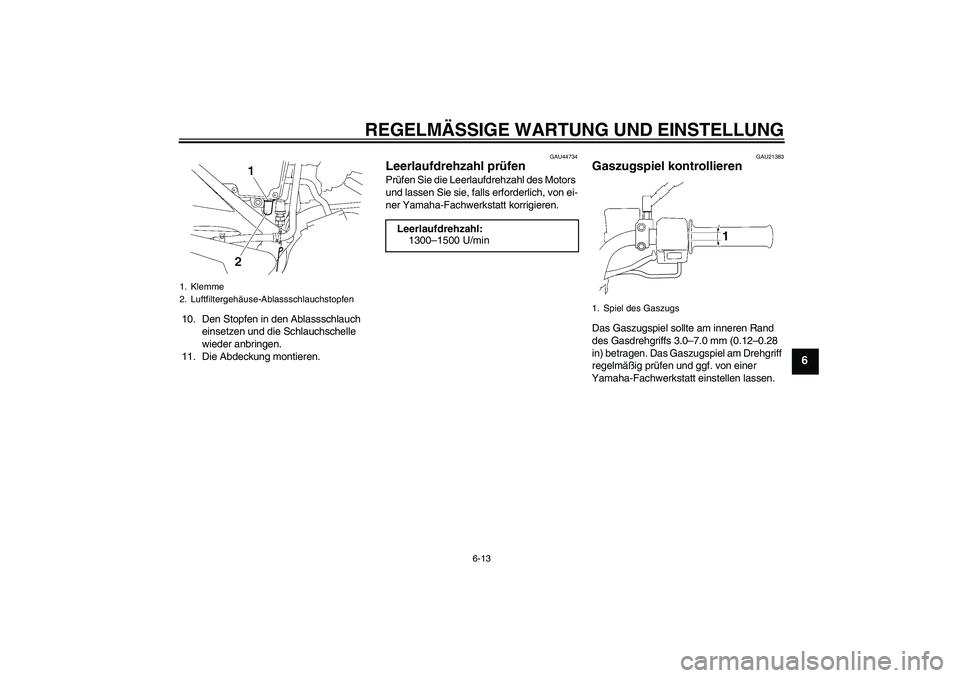

Leerlaufdrehzahl prüfen Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21383
Gaszugspiel kontrollieren Das Gaszugspiel sollte am inneren Rand
des Gasdrehgriffs 3.0–7.0 mm (0.12–0.28
in) betragen. Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. von einer
Yamaha-Fachwerkstatt einstellen lassen.
1. Klemme
2. Luftfiltergehäuse-Ablassschlauchstopfen
Leerlaufdrehzahl:
1300–1500 U/min
1. Spiel des Gaszugs
1
U51DG0G0.book Page 13 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
GAU21401

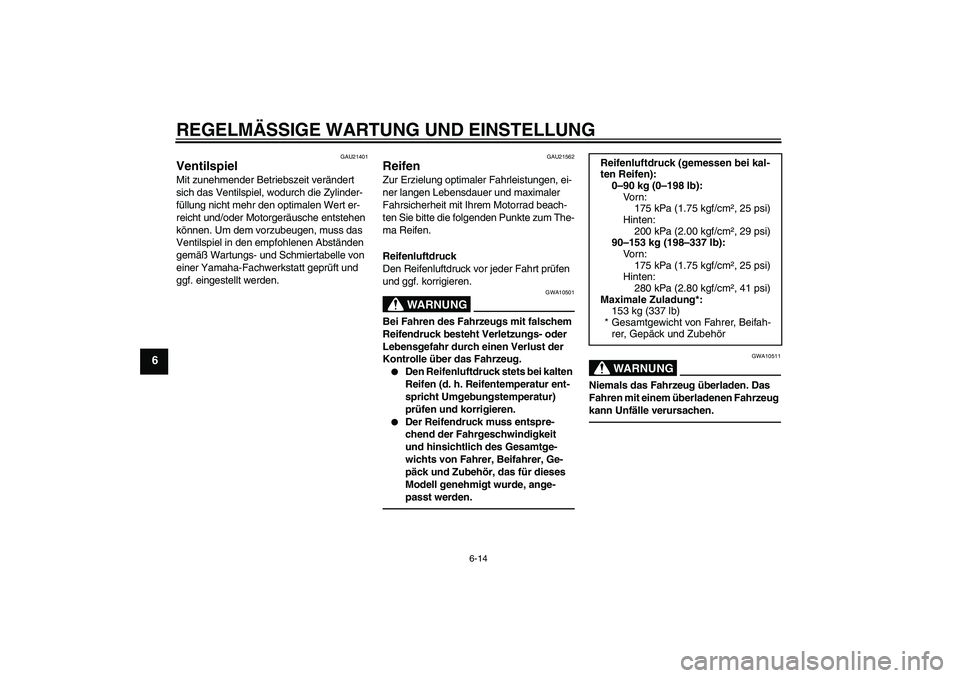

Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21562

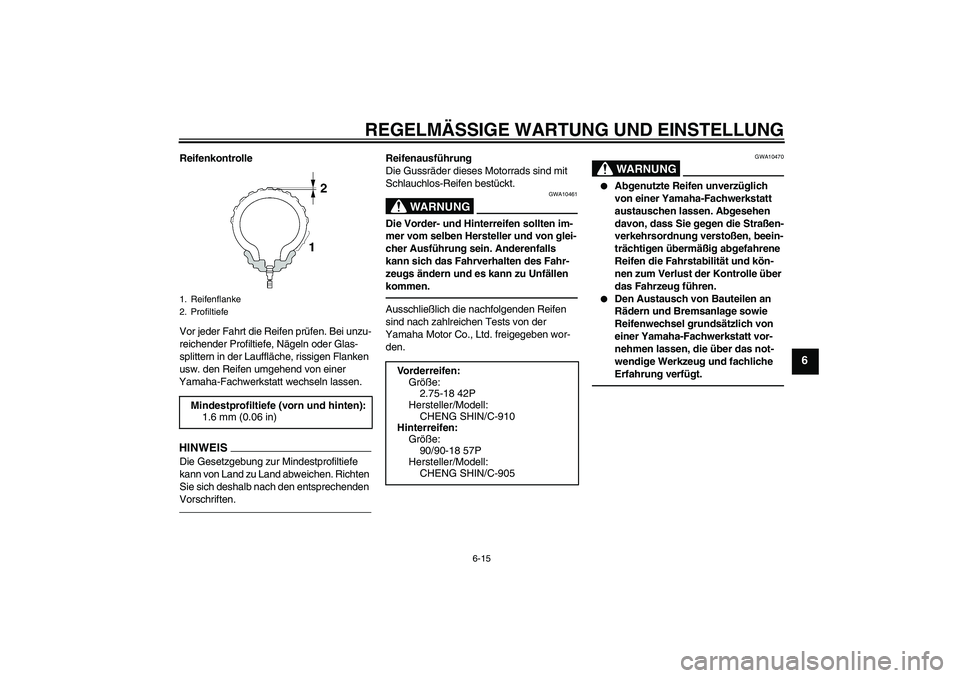

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
90–153 kg (198–337 lb):
Vo r n :
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Maximale Zuladung*:
153 kg (337 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U51DG0G0.book Page 14 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
2.75-18 42P
Hersteller/Modell:
CHENG SHIN/C-910
Hinterreifen:
Größe:
90/90-18 57P
Hersteller/Modell:
CHENG SHIN/C-905
U51DG0G0.book Page 15 Friday, October 30, 2009 4:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAUP0130

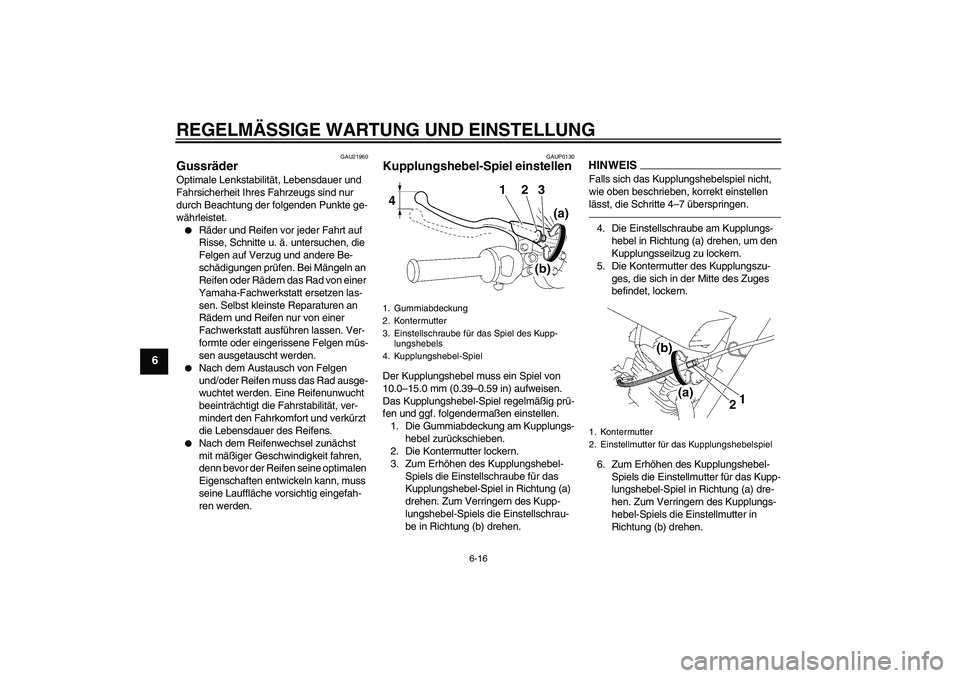

Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEISFalls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.4. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
5. Die Kontermutter des Kupplungszu-
ges, die sich in der Mitte des Zuges
befindet, lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Gummiabdeckung
2. Kontermutter
3. Einstellschraube für das Spiel des Kupp-
lungshebels
4. Kupplungshebel-Spiel4123
1. Kontermutter
2. Einstellmutter für das Kupplungshebelspiel
U51DG0G0.book Page 16 Friday, October 30, 2009 4:50 PM
