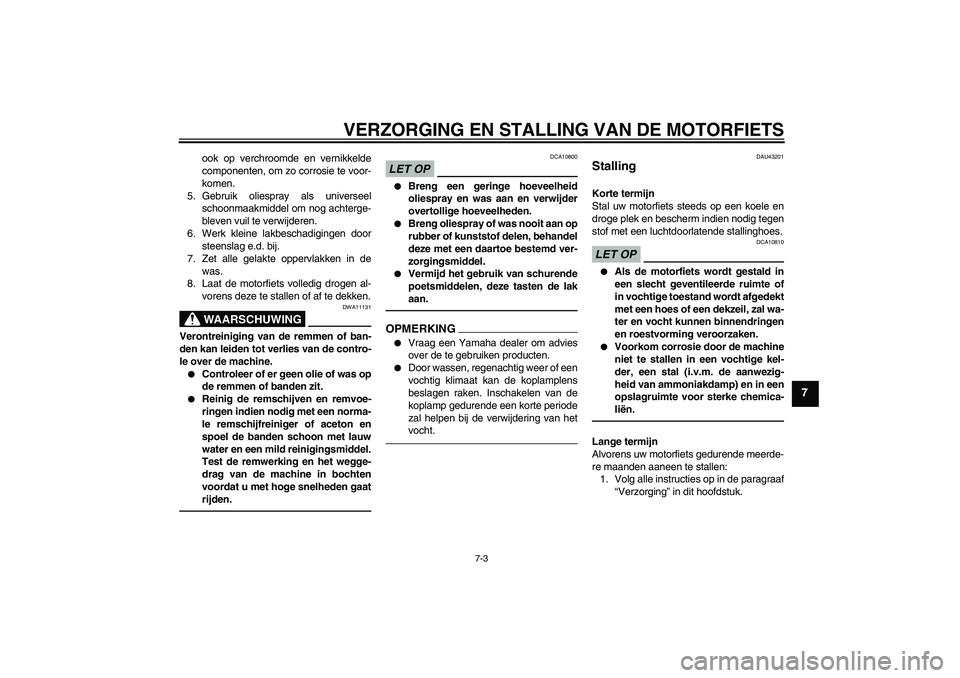

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING

Vraag een Yamaha dealer om advies
over de te gebruiken producten.


Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU43201
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U51DD0D0.book Page 3 Tuesday, November 3, 2009 12:59 PM

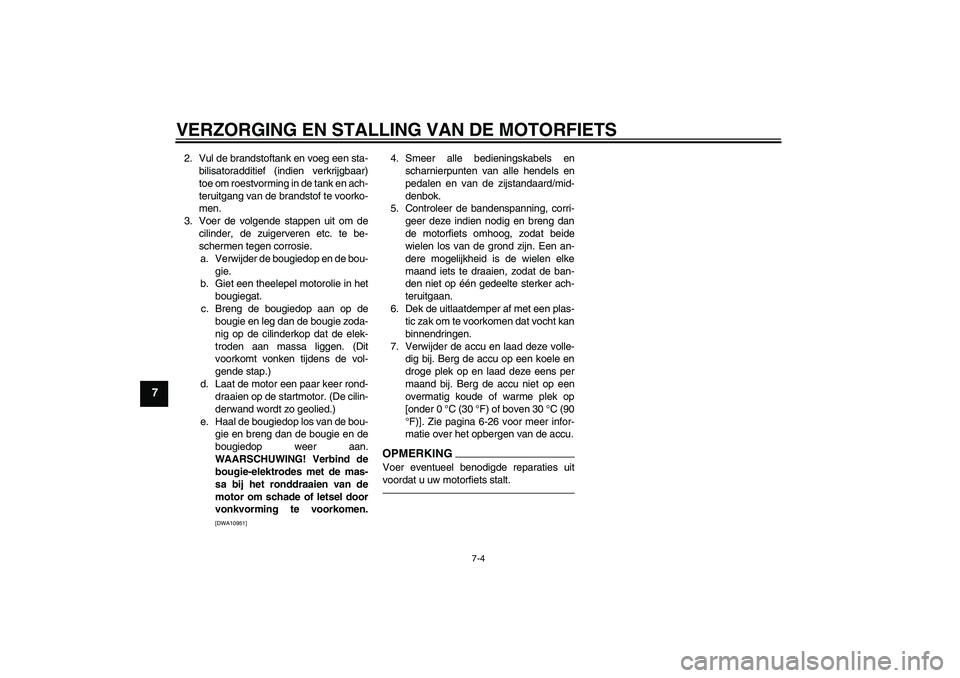

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-26 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U51DD0D0.book Page 4 Tuesday, November 3, 2009 12:59 PM

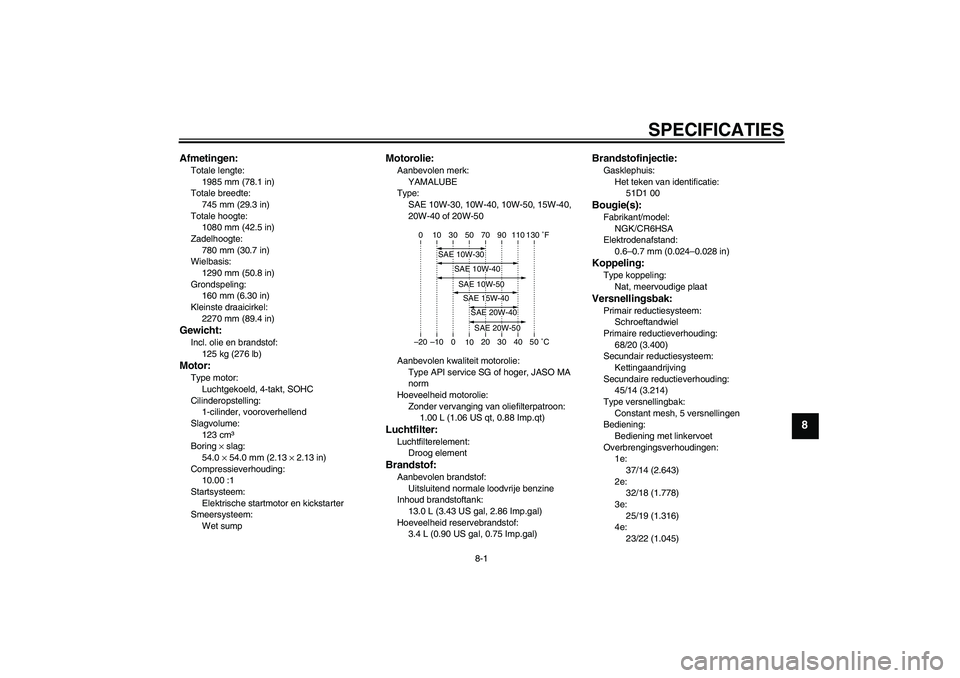

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
1985 mm (78.1 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte:
1080 mm (42.5 in)
Zadelhoogte:
780 mm (30.7 in)
Wielbasis:
1290 mm (50.8 in)
Grondspeling:
160 mm (6.30 in)
Kleinste draaicirkel:
2270 mm (89.4 in)Gewicht:Incl. olie en brandstof:
125 kg (276 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
123 cm³
Boring × slag:
54.0 × 54.0 mm (2.13 × 2.13 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.00 L (1.06 US qt, 0.88 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
13.0 L (3.43 US gal, 2.86 Imp.gal)
Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal, 0.75 Imp.gal)
Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
51D1 00Bougie(s):Fabrikant/model:
NGK/CR6HSA
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
68/20 (3.400)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/14 (3.214)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
37/14 (2.643)
2e:
32/18 (1.778)
3e:
25/19 (1.316)
4e:
23/22 (1.045)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM

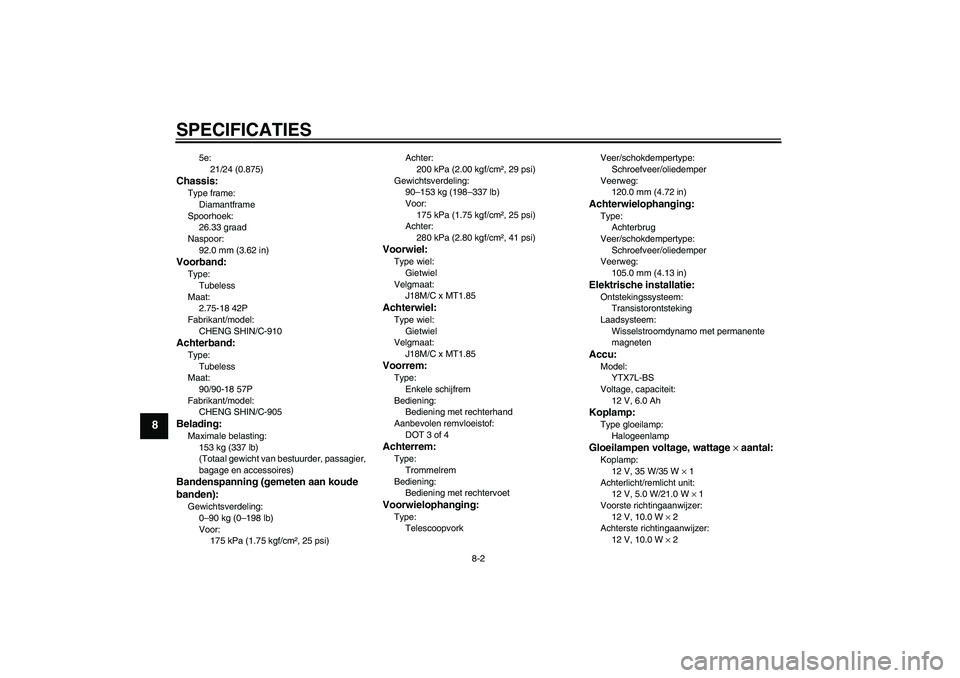

SPECIFICATIES
8-2
8
5e:
21/24 (0.875)
Chassis:Type frame:
Diamantframe
Spoorhoek:
26.33 graad
Naspoor:
92.0 mm (3.62 in)Voorband:Type:
Tubeless
Maat:
2.75-18 42P
Fabrikant/model:
CHENG SHIN/C-910Achterband:Type:
Tubeless
Maat:
90/90-18 57P
Fabrikant/model:
CHENG SHIN/C-905Belading:Maximale belasting:
153 kg (337 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
175 kPa (1.75 kgf/cm², 25 psi)Achter:
200 kPa (2.00 kgf/cm², 29 psi)
Gewichtsverdeling:
90–153 kg (198–337 lb)
Voor:
175 kPa (1.75 kgf/cm², 25 psi)
Achter:
280 kPa (2.80 kgf/cm², 41 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
J18M/C x MT1.85Achterwiel:Type wiel:
Gietwiel
Velgmaat:
J18M/C x MT1.85Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4Achterrem:Type:
Trommelrem
Bediening:
Bediening met rechtervoetVoorwielophanging:Type:
TelescoopvorkVeer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTX7L-BS
Voltage, capaciteit:
12 V, 6.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35 W/35 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
U51DD0D0.book Page 2 Tuesday, November 3, 2009 12:59 PM

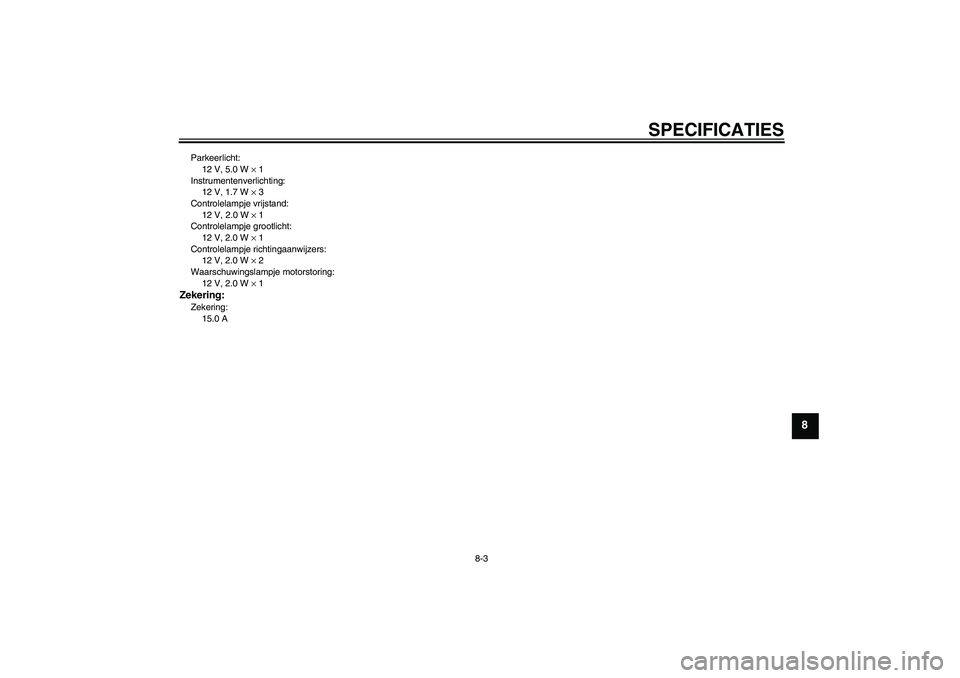

SPECIFICATIES
8-3
8
Parkeerlicht:
12 V, 5.0 W × 1
Instrumentenverlichting:
12 V, 1.7 W × 3
Controlelampje vrijstand:
12 V, 2.0 W × 1
Controlelampje grootlicht:
12 V, 2.0 W × 1
Controlelampje richtingaanwijzers:
12 V, 2.0 W × 2
Waarschuwingslampje motorstoring:
12 V, 2.0 W × 1Zekering:Zekering:
15.0 A
U51DD0D0.book Page 3 Tuesday, November 3, 2009 12:59 PM

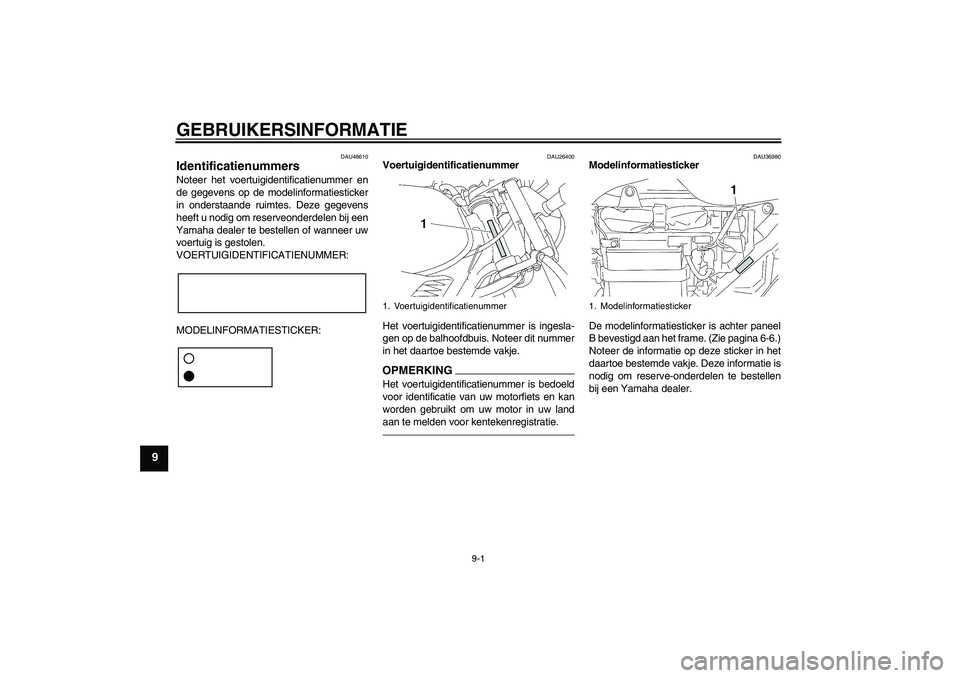

GEBRUIKERSINFORMATIE
9-1
9
DAU48610
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU36980
Modelinformatiesticker
De modelinformatiesticker is achter paneel
B bevestigd aan het frame. (Zie pagina 6-6.)
Noteer de informatie op deze sticker in het
daartoe bestemde vakje. Deze informatie is
nodig om reserve-onderdelen te bestellen
bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM

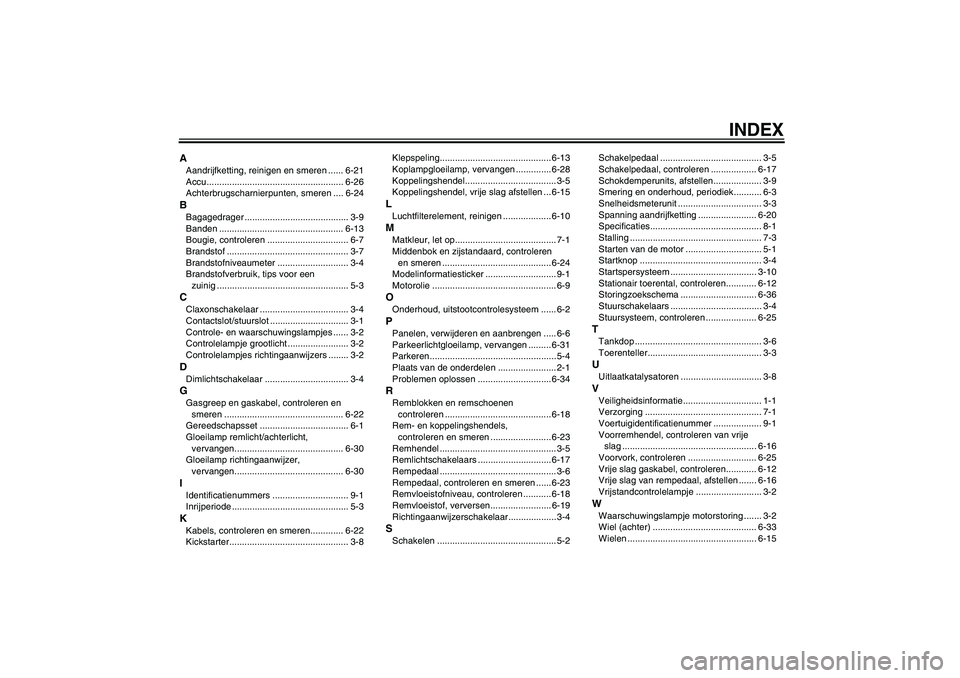

INDEX
AAandrijfketting, reinigen en smeren ...... 6-21
Accu...................................................... 6-26
Achterbrugscharnierpunten, smeren .... 6-24BBagagedrager ......................................... 3-9
Banden ................................................. 6-13
Bougie, controleren ................................ 6-7
Brandstof ................................................ 3-7
Brandstofniveaumeter ............................ 3-4
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-4
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampjes richtingaanwijzers ........ 3-2DDimlichtschakelaar ................................. 3-4GGasgreep en gaskabel, controleren en
smeren ............................................... 6-22
Gereedschapsset ................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-30
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-30IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-22
Kickstarter............................................... 3-8Klepspeling............................................ 6-13
Koplampgloeilamp, vervangen .............. 6-28
Koppelingshendel.................................... 3-5
Koppelingshendel, vrije slag afstellen ... 6-15
LLuchtfilterelement, reinigen ................... 6-10MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard, controleren
en smeren ........................................... 6-24
Modelinformatiesticker ............................ 9-1
Motorolie ................................................. 6-9OOnderhoud, uitstootcontrolesysteem ...... 6-2PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ......... 6-31
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-34RRemblokken en remschoenen
controleren .......................................... 6-18
Rem- en koppelingshendels,
controleren en smeren ........................ 6-23
Remhendel .............................................. 3-5
Remlichtschakelaars .............................6-17
Rempedaal .............................................. 3-6
Rempedaal, controleren en smeren ...... 6-23
Remvloeistofniveau, controleren ........... 6-18
Remvloeistof, verversen........................ 6-19
Richtingaanwijzerschakelaar................... 3-4SSchakelen ............................................... 5-2Schakelpedaal ........................................ 3-5
Schakelpedaal, controleren .................. 6-17
Schokdemperunits, afstellen................... 3-9
Smering en onderhoud, periodiek........... 6-3
Snelheidsmeterunit ................................. 3-3
Spanning aandrijfketting ....................... 6-20
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor .............................. 5-1
Startknop ................................................ 3-4
Startspersysteem .................................. 3-10
Stationair toerental, controleren............ 6-12
Storingzoekschema .............................. 6-36
Stuurschakelaars .................................... 3-4
Stuursysteem, controleren .................... 6-25
TTankdop .................................................. 3-6
Toerenteller............................................. 3-3UUitlaatkatalysatoren ................................ 3-8VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voorremhendel, controleren van vrije
slag ..................................................... 6-16
Voorvork, controleren ........................... 6-25
Vrije slag gaskabel, controleren............ 6-12
Vrije slag van rempedaal, afstellen ....... 6-16
Vrijstandcontrolelampje .......................... 3-2WWaarschuwingslampje motorstoring ....... 3-2
Wiel (achter) ......................................... 6-33
Wielen ................................................... 6-15
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM

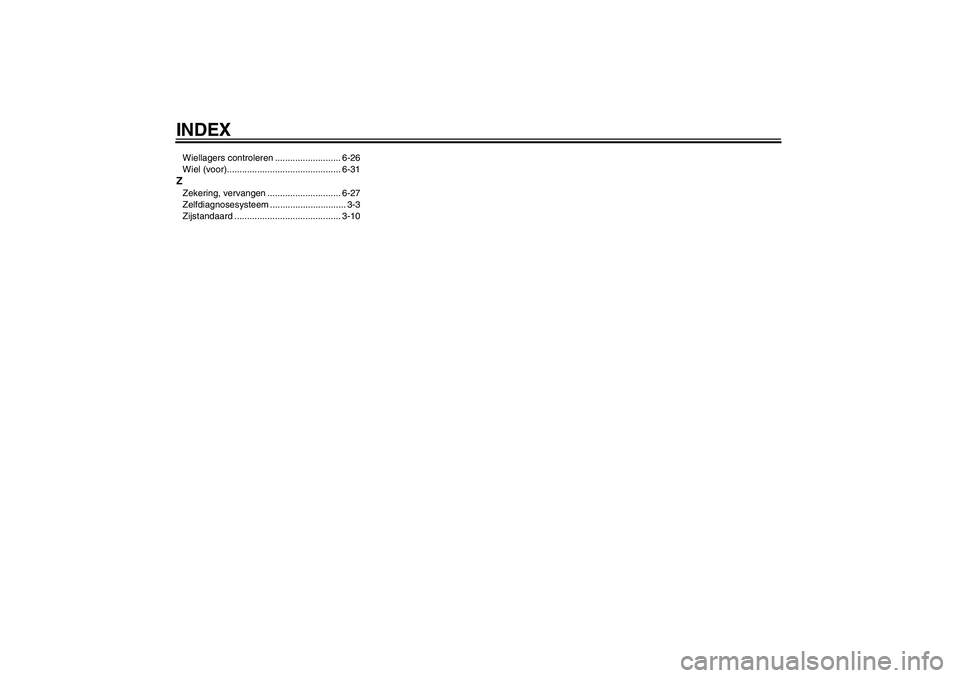

INDEXWiellagers controleren .......................... 6-26
Wiel (voor)............................................. 6-31ZZekering, vervangen ............................. 6-27
Zelfdiagnosesysteem .............................. 3-3
Zijstandaard .......................................... 3-10
U51DD0D0.book Page 2 Tuesday, November 3, 2009 12:59 PM

U51DD0D0.book Page 3 Tuesday, November 3, 2009 12:59 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2009.11
DIC183
