PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6

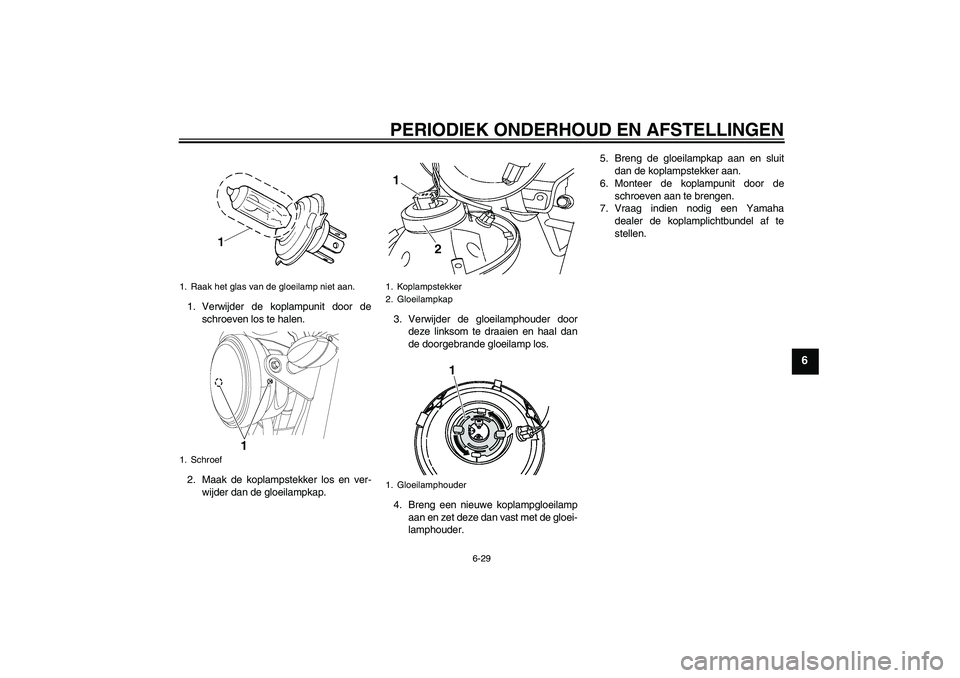

1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de doorgebrande gloeilamp los.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder1
2
1
U51DD0D0.book Page 29 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU24133

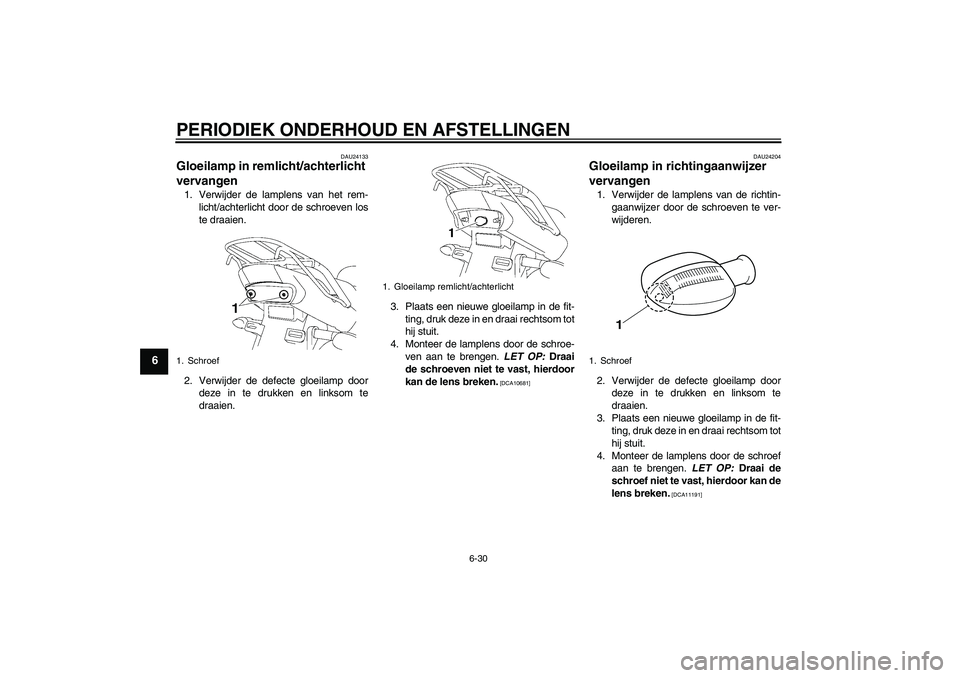

Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]
1. Schroef
1. Gloeilamp remlicht/achterlicht
1. Schroef
1
U51DD0D0.book Page 30 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
DAU45222

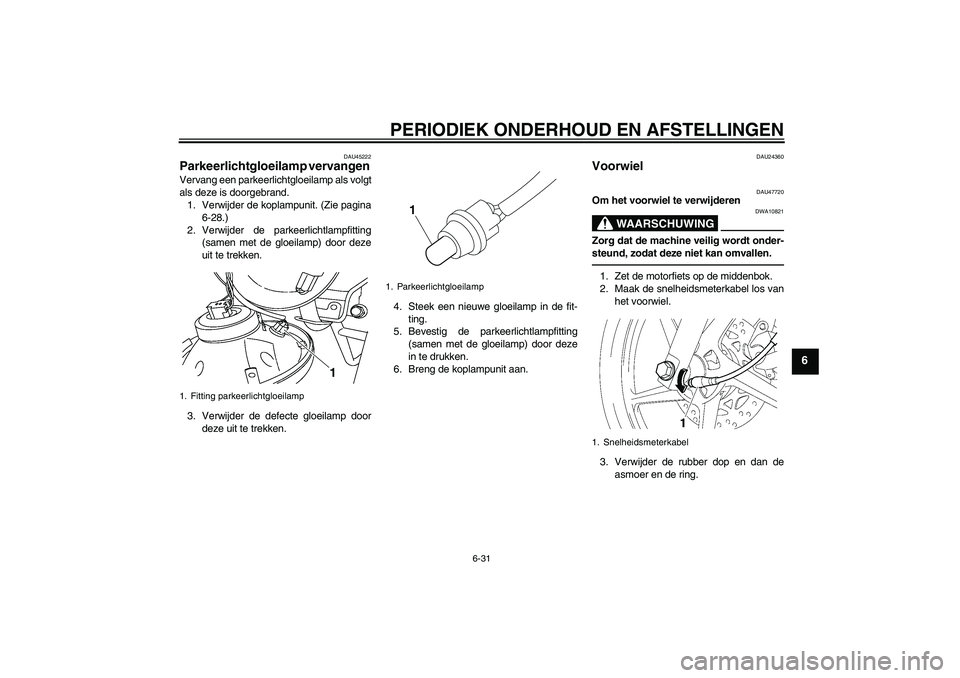

Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-28.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Breng de koplampunit aan.
DAU24360
Voorwiel
DAU47720
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Zet de motorfiets op de middenbok.
2. Maak de snelheidsmeterkabel los van
het voorwiel.
3. Verwijder de rubber dop en dan de
asmoer en de ring.
1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
1. Snelheidsmeterkabel
U51DD0D0.book Page 31 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
4. Trek de wielas uit en verwijder dan het
wiel. LET OP: Bekrachtig de rem
niet nadat het wiel met de remschijf
is verwijderd, hierdoor worden de
remblokken tegen elkaar geknepen.
[DCA11071]DAU49100
Aanbrengen van het voorwiel
1. Monteer de wielnaaf en de tandwielo-
verbrenging voor de snelheidsmeter
zodanig aan elkaar dat de nokjes in de
sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKINGControleer of er voldoende afstand bestaat
tussen de remblokken alvorens de rem-
schijf ertussen te schuiven; de sleuf in de
tandwieloverbrenging voor de snelheids-
meter moet over de aanslag op de vorkpoot
vallen.
3. Steek de wielas in en breng dan de
wielasmoer aan.
4. Haal de motorfiets van de middenbok,
zodat het voorwiel op de grond staat
en klap daarna de zijstandaard om-
laag.
5. Zet de wielasmoer vast met het voor-
geschreven aanhaalmoment en breng
dan de rubber dop aan, zodat hij over
de onderlegring past.
6. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
7. Sluit de snelheidsmeterkabel aan.
1. Rubber dop
2. Wielasmoer
3. Ring
1. Wielas
1
1. Tandwieloverbrenging snelheidsmeter
1. Bevestiging snelheidsmeterunitAanhaalmoment:
Wielasmoer:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U51DD0D0.book Page 32 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU25080
Achterwiel
DAU37182
Verwijderen van het achterwiel
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de wielasmoer los en de moer
van de remankerstang bij de reman-
kerplaat.
2. Haal de remankerstang los van de re-
mankerplaat door de splitpen van de
remankerstang, de moer en de bout te
verwijderen.3. Zet de motorfiets op de middenbok.
4. Verwijder de stelmoer waarmee de
vrije slag van het rempedaal wordt af-
gesteld en haal dan de rempedaal-
stang los van de remnokhefboom.
5. Draai de borgmoer op de kettingspan-
ner en de stelbout voor kettingspan-
ning aan beide uiteinden van de
achterbrug los.6. Verwijder de wielasmoer en trek dan
de voorwielas los.
7. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKINGDe aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen.8. Verwijder het wiel.
DAU37193
Om het achterwiel aan te brengen
1. Monteer het wiel door de wielas vanaf
de linkerzijde in te steken.
1. Wielasmoer
2. Remankerstang
3. Remankerstangmoer en -bout
4. Splitpen remankerstang
13
2
4
1. Stelmoer vrije slag rempedaal
2. Rempedaalstang
3. Remnokhefboom
3
1
2
1. Wielas
2. Borgmoer kettingspanner
3. Stelbout spanning aandrijfketting
U51DD0D0.book Page 33 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan.
4. Monteer de rempedaalstang aan de
remnokhefboom en breng dan de stel-
moer voor vrije rempedaalslag aan op
de rempedaalstang.
5. Koppel de remankerstang aan de re-
mankerplaat door de bout en moer
aan te brengen.
6. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-20.)
7. Haal de motorfiets van de middenbok,
zodat het achterwiel op de grond staat
en klap daarna de zijstandaard om-
laag.
8. Zet de bevestigingsmoer van de re-
mankerstang en de wielasmoer vast
met het voorgeschreven aanhaalmo-
ment.
9. Breng een nieuwe splitpen aan.
10. Stel de vrije slag van het rempedaal af.
(Zie pagina 6-16.)
WAARSCHUWING
DWA10660
Controleer de werking van het remlicht
na het afstellen van de vrije rempedaal-
slag.
DAU25851
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Bevestigingsmoer remankerstang:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Wielasmoer:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U51DD0D0.book Page 34 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
U51DD0D0.book Page 35 Tuesday, November 3, 2009 12:59 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
DAU45731

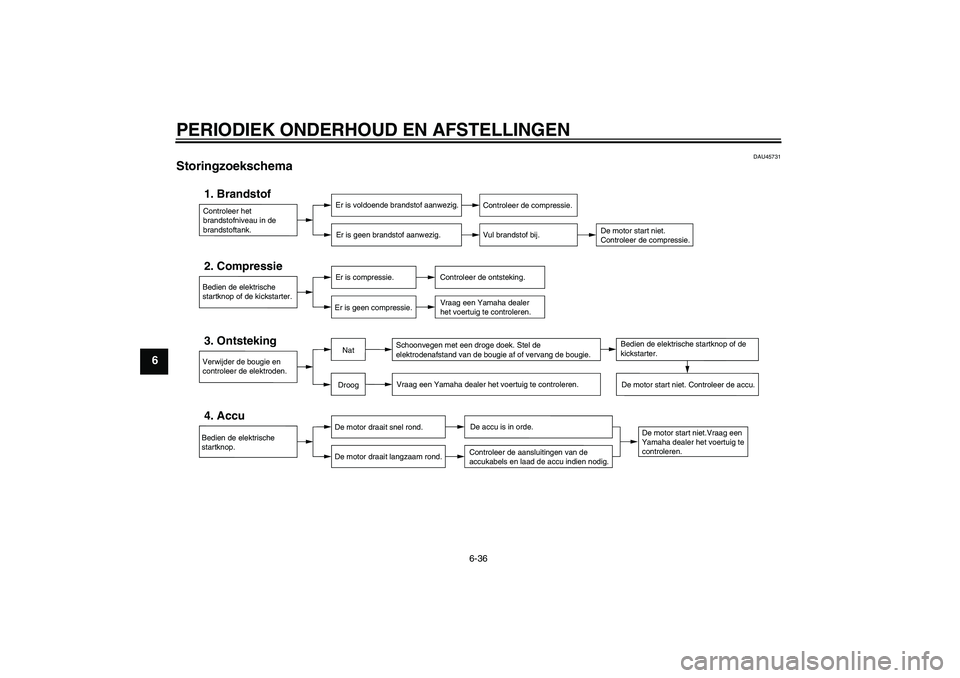

Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.Vraag een Yamaha dealer
het voertuig te controleren.
Verwijder de bougie en
controleer de elektroden.
Verwijder de bougie en
controleer de elektroden.Bedien de elektrische
startknop of de kickstarter.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer het voertuig te controleren.
De motor start niet.Vraag een
Yamaha dealer het voertuig te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop of de
kickstarter.
U51DD0D0.book Page 36 Tuesday, November 3, 2009 12:59 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833

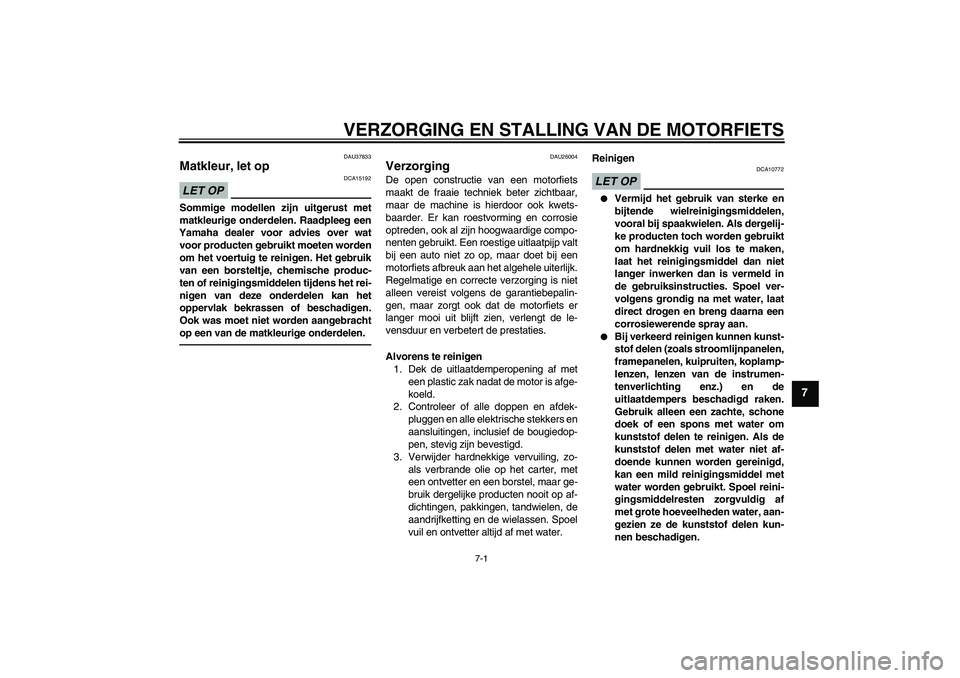

Matkleur, let op LET OP
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26004

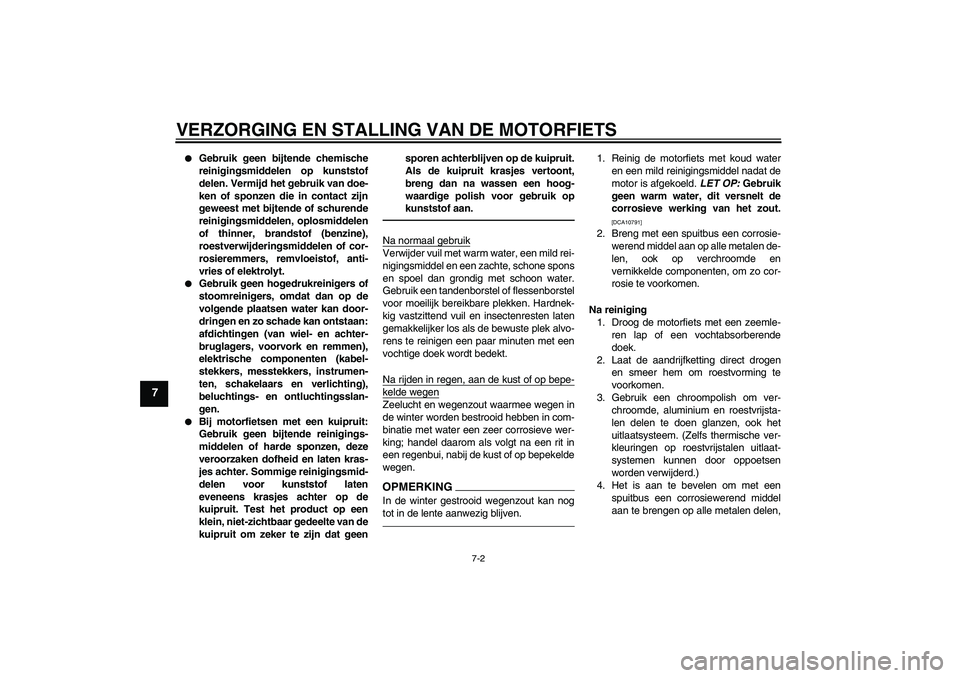

Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige compo-
nenten gebruikt. Een roestige uitlaatpijp valt
bij een auto niet zo op, maar doet bij een
motorfiets afbreuk aan het algehele uiterlijk.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar zorgt ook dat de motorfiets er
langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers en
aansluitingen, inclusief de bougiedop-
pen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP
DCA10772


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.


Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water, aan-
gezien ze de kunststof delen kun-
nen beschadigen.
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geensporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone spons
en spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessenborstel
voor moeilijk bereikbare plekken. Hardnek-
kig vastzittend vuil en insectenresten laten
gemakkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
U51DD0D0.book Page 2 Tuesday, November 3, 2009 12:59 PM
