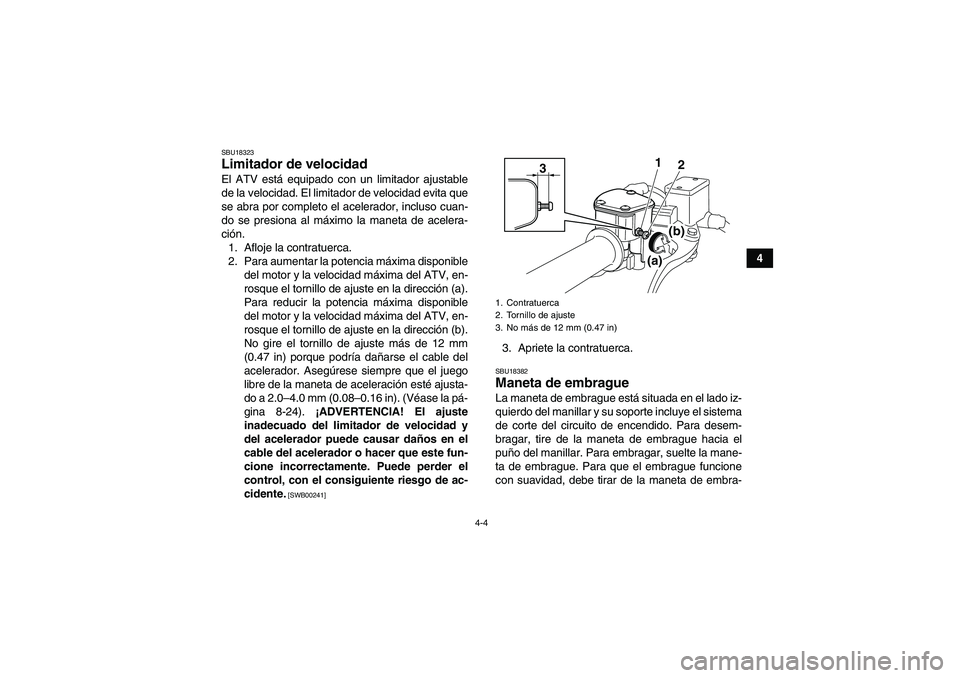

SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 2.0–4.0 mm (0.08–0.16 in). (Véase la pá-
gina 8-24). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18382Maneta de embrague La maneta de embrague está situada en el lado iz-
quierdo del manillar y su soporte incluye el sistema
de corte del circuito de encendido. Para desem-
bragar, tire de la maneta de embrague hacia el
puño del manillar. Para embragar, suelte la mane-
ta de embrague. Para que el embrague funcione
con suavidad, debe tirar de la maneta de embra-1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
31
2
(a)(b)
U1BT61S0.book Page 4 Thursday, April 8, 2010 4:28 PM

4-5

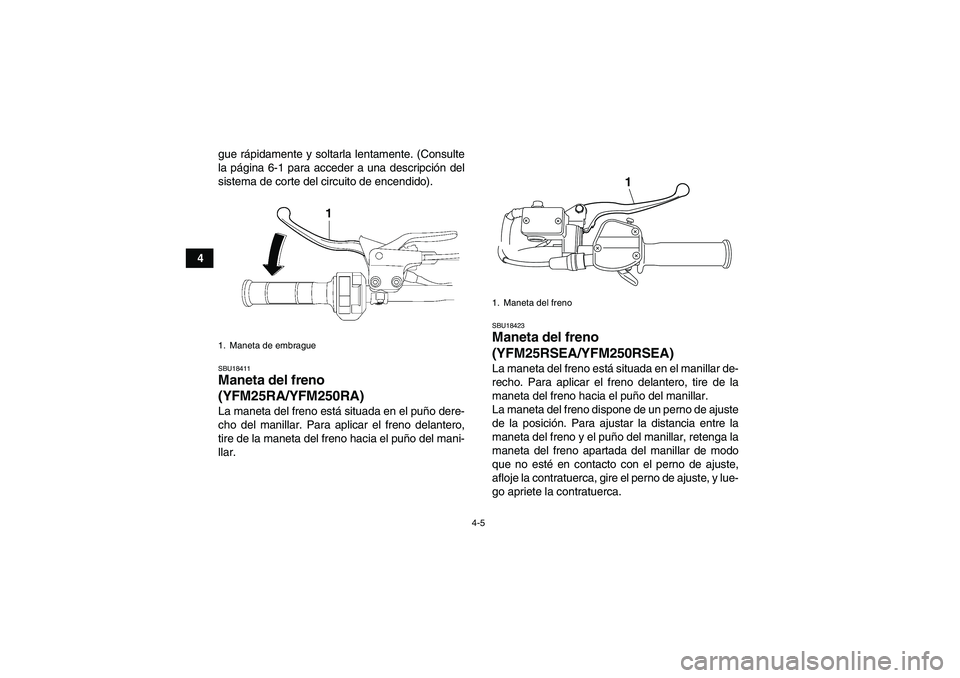

4gue rápidamente y soltarla lentamente. (Consulte
la página 6-1 para acceder a una descripción del
sistema de corte del circuito de encendido).
SBU18411Maneta del freno
(YFM25RA/YFM250RA)La maneta del freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero,
tire de la maneta del freno hacia el puño del mani-
llar.
SBU18423Maneta del freno
(YFM25RSEA/YFM250RSEA)La maneta del freno está situada en el manillar de-
recho. Para aplicar el freno delantero, tire de la
maneta del freno hacia el puño del manillar.

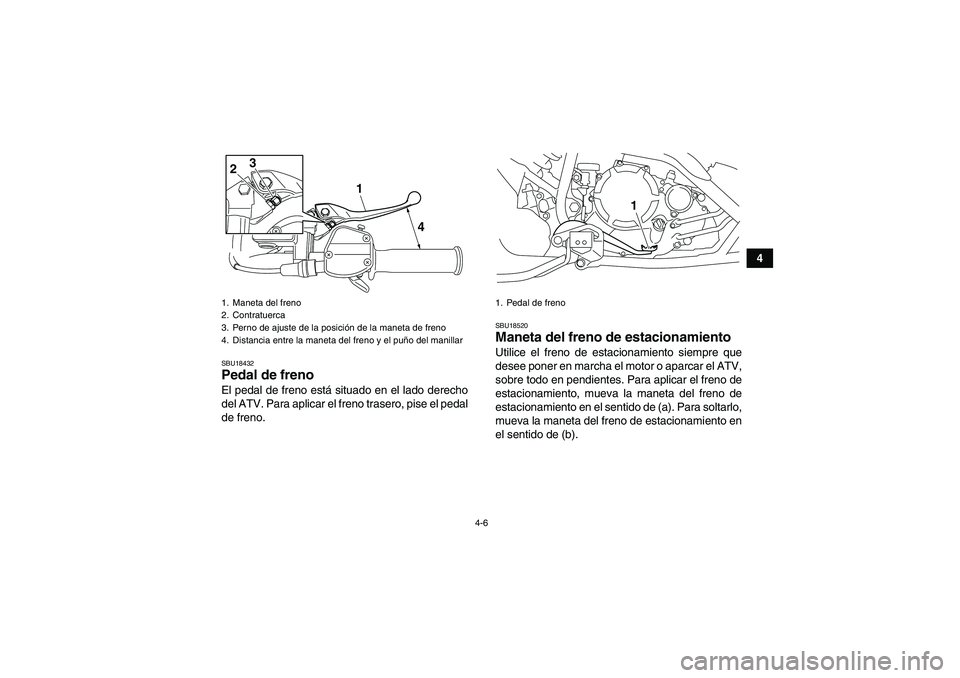

La maneta del freno dispone de un perno de ajuste
de la posición. Para ajustar la distancia entre la
maneta del freno y el puño del manillar, retenga la
maneta del freno apartada del manillar de modo
que no esté en contacto con el perno de ajuste,
afloje la contratuerca, gire el perno de ajuste, y lue-
go apriete la contratuerca.
1. Maneta de embrague
1. Maneta del freno
1
U1BT61S0.book Page 5 Thursday, April 8, 2010 4:28 PM

4-6
4
SBU18432Pedal de freno El pedal de freno está situado en el lado derecho
del ATV. Para aplicar el freno trasero, pise el pedal
de freno.
SBU18520Maneta del freno de estacionamiento Utilice el freno de estacionamiento siempre que
desee poner en marcha el motor o aparcar el ATV,
sobre todo en pendientes. Para aplicar el freno de
estacionamiento, mueva la maneta del freno de
estacionamiento en el sentido de (a). Para soltarlo,
mueva la maneta del freno de estacionamiento en
el sentido de (b).
1. Maneta del freno
2. Contratuerca
3. Perno de ajuste de la posición de la maneta de freno
4. Distancia entre la maneta del freno y el puño del manillar
1
4
23
1. Pedal de freno
1
U1BT61S0.book Page 6 Thursday, April 8, 2010 4:28 PM

4-7
4
ADVERTENCIA
SWB00220
Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.
Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.SBU18530Pedal de cambio Este ATV está provisto de una transmisión de 5
marchas en toma constante. El pedal de cambio
está ubicado en la parte izquierda del motor y se
usa junto con el embrague para el cambio de mar-
cha.
1. Palanca del freno de estacionamiento (posición de
bloqueo)
1. Palanca del freno de estacionamiento (posición de
desbloqueo)U1BT61S0.book Page 7 Thursday, April 8, 2010 4:28 PM

4-8
4

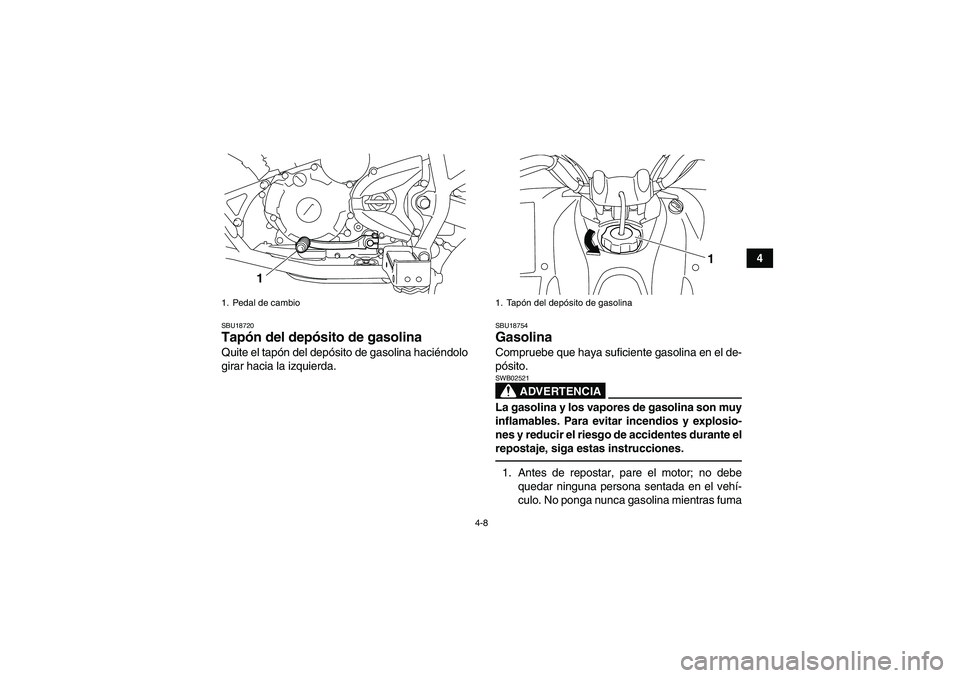

SBU18720Tapón del depósito de gasolina Quite el tapón del depósito de gasolina haciéndolo
girar hacia la izquierda.
SBU18754Gasolina Compruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02521La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones.1. Antes de repostar, pare el motor; no debe
quedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma
1. Pedal de cambio
1
1. Tapón del depósito de gasolina
1
U1BT61S0.book Page 8 Thursday, April 8, 2010 4:28 PM

4-9
4o en proximidad de chispas, llamas vivas u
otras fuentes de ignición como los testigos lu-
minosos de calentadores de agua y secado-
res de ropa.

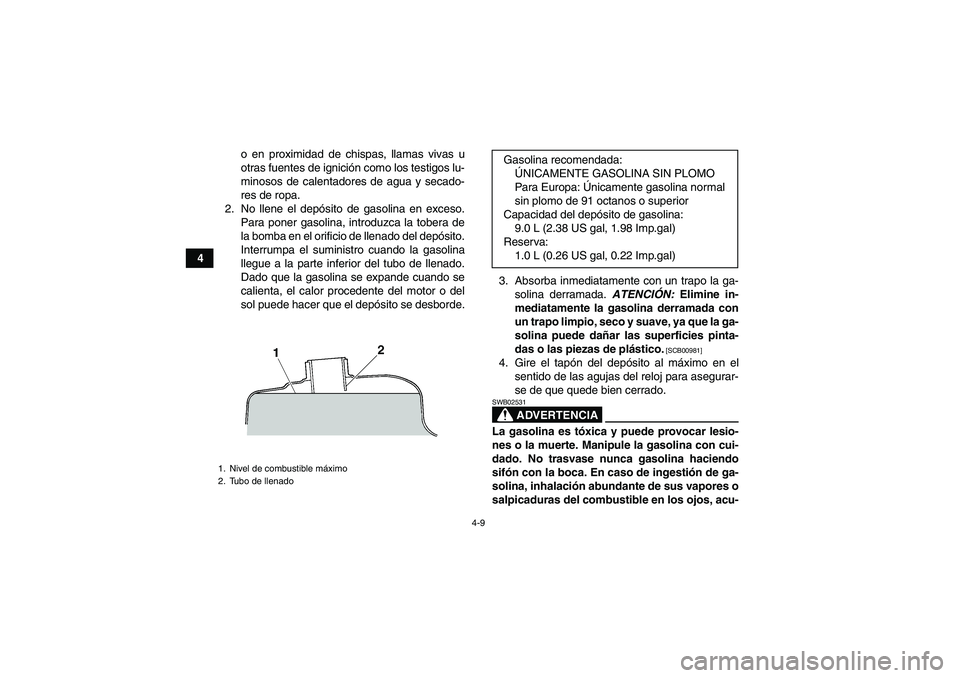

2. No llene el depósito de gasolina en exceso.
Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito.
Interrumpa el suministro cuando la gasolina
llegue a la parte inferior del tubo de llenado.
Dado que la gasolina se expande cuando se
calienta, el calor procedente del motor o del
sol puede hacer que el depósito se desborde.3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00981]
4. Gire el tapón del depósito al máximo en el
sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02531La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
1. Nivel de combustible máximo
2. Tubo de llenado
Gasolina recomendada:
ÚNICAMENTE GASOLINA SIN PLOMO
Para Europa: Únicamente gasolina normal
sin plomo de 91 octanos o superior
Capacidad del depósito de gasolina:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Reserva:
1.0 L (0.26 US gal, 0.22 Imp.gal)
U1BT61S0.book Page 9 Thursday, April 8, 2010 4:28 PM

4-10
4 da al médico inmediatamente. Si se le derrama-
ra gasolina sobre la piel, lávesela con agua y
jabón. Si el derrame se produjera sobre la ropa,
cámbiese.
ATENCIÓNSCB00070Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape.El motor Yamaha ha sido diseñado para funcionar
con gasolina normal sin plomo de 91 octanos o
más. Si se producen detonaciones (o autoencen-
dido), utilice gasolina de otra marca. El uso de ga-
solina sin plomo prolonga la vida útil de la bujía y
reduce los costes de mantenimiento.SBU18820Grifo de gasolina El grifo de gasolina suministra gasolina del depó-
sito al carburador, al tiempo que la filtra.

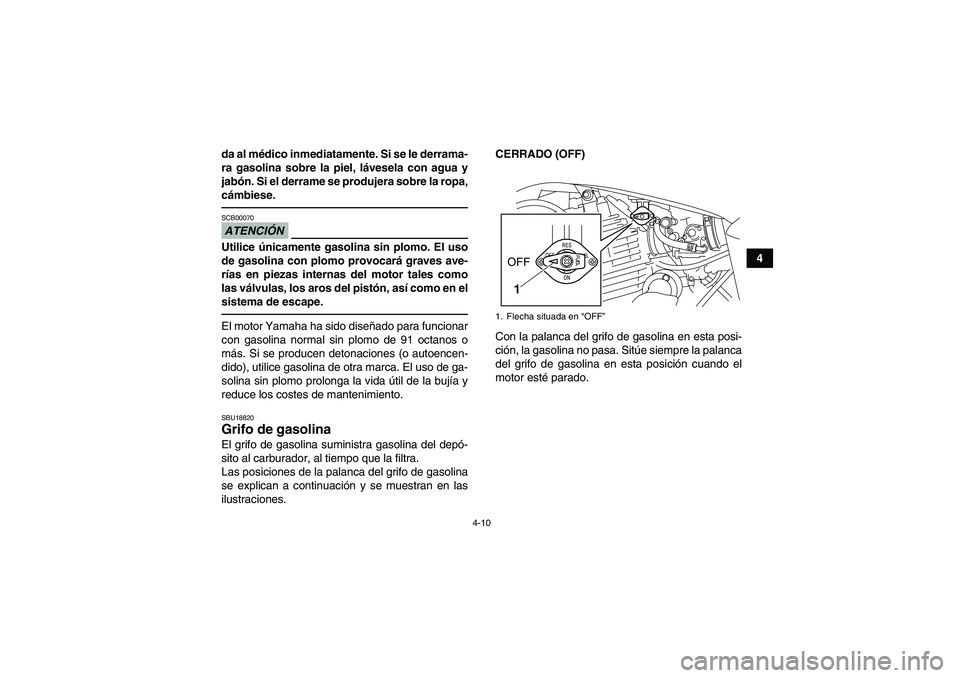

Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado.
1. Flecha situada en “OFF”
OFF1
U1BT61S0.book Page 10 Thursday, April 8, 2010 4:28 PM

4-11

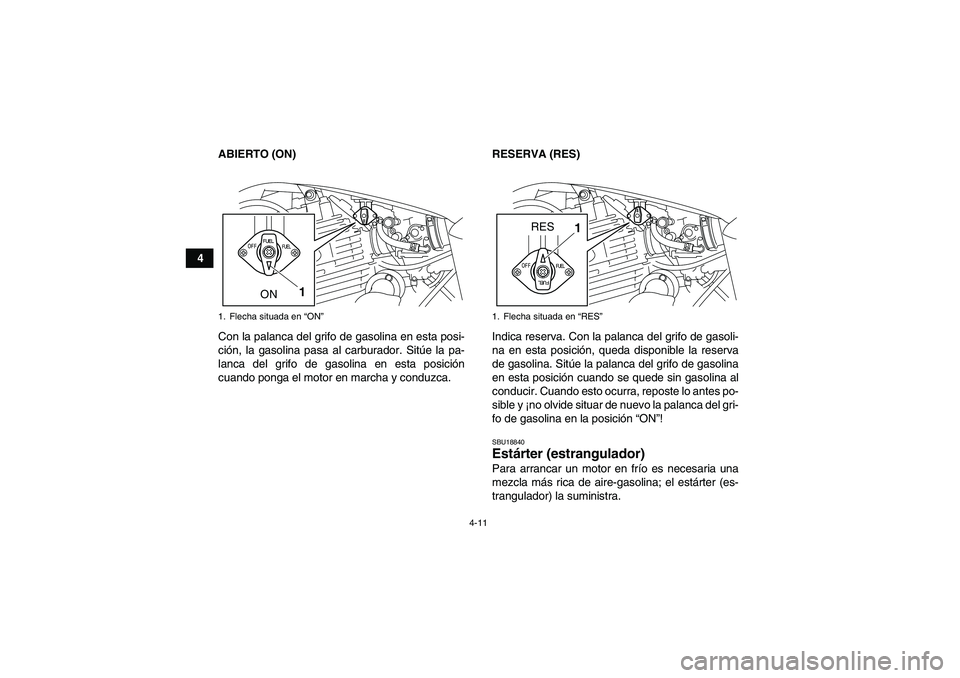

4ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes po-
sible y ¡no olvide situar de nuevo la palanca del gri-
fo de gasolina en la posición “ON”!
SBU18840Estárter (estrangulador) Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
1. Flecha situada en “ON”
ON
1
1. Flecha situada en “RES”
RES
1
U1BT61S0.book Page 11 Thursday, April 8, 2010 4:28 PM

4-12

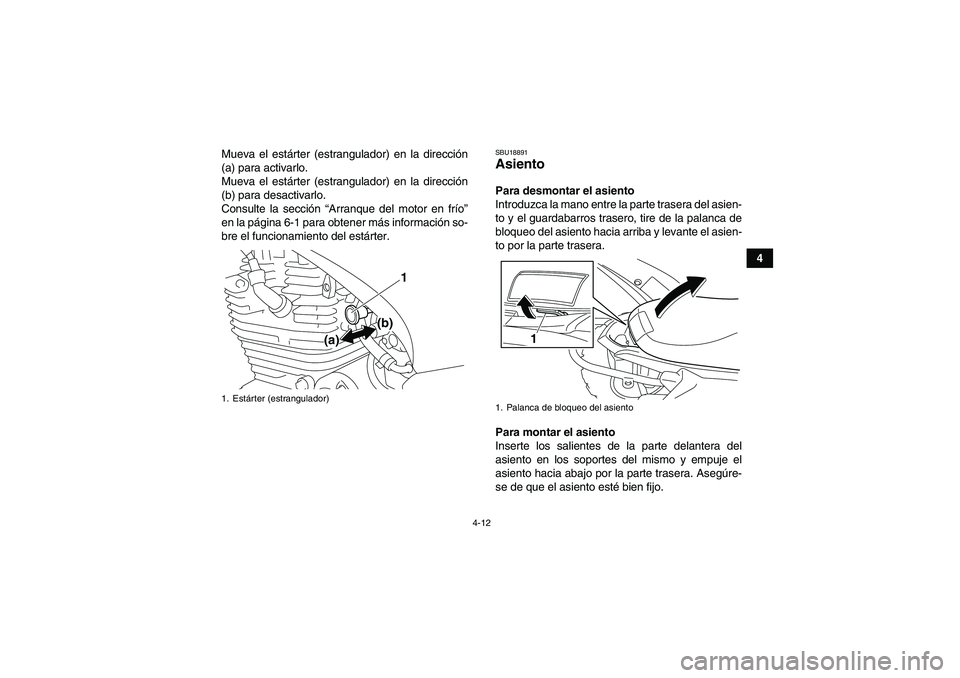

4 Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información so-
bre el funcionamiento del estárter.
SBU18891Asiento Para desmontar el asiento
Introduzca la mano entre la parte trasera del asien-
to y el guardabarros trasero, tire de la palanca de
bloqueo del asiento hacia arriba y levante el asien-
to por la parte trasera.
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.
1. Estárter (estrangulador)
(a)(b)1
1. Palanca de bloqueo del asiento
1
U1BT61S0.book Page 12 Thursday, April 8, 2010 4:28 PM

4-13
4
SBU18992Ajuste de los conjuntos amortiguado-
res delanteros (YFM25RA/YFM250RA)La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
1. Saliente
2. Soporte del asiento
1
2
