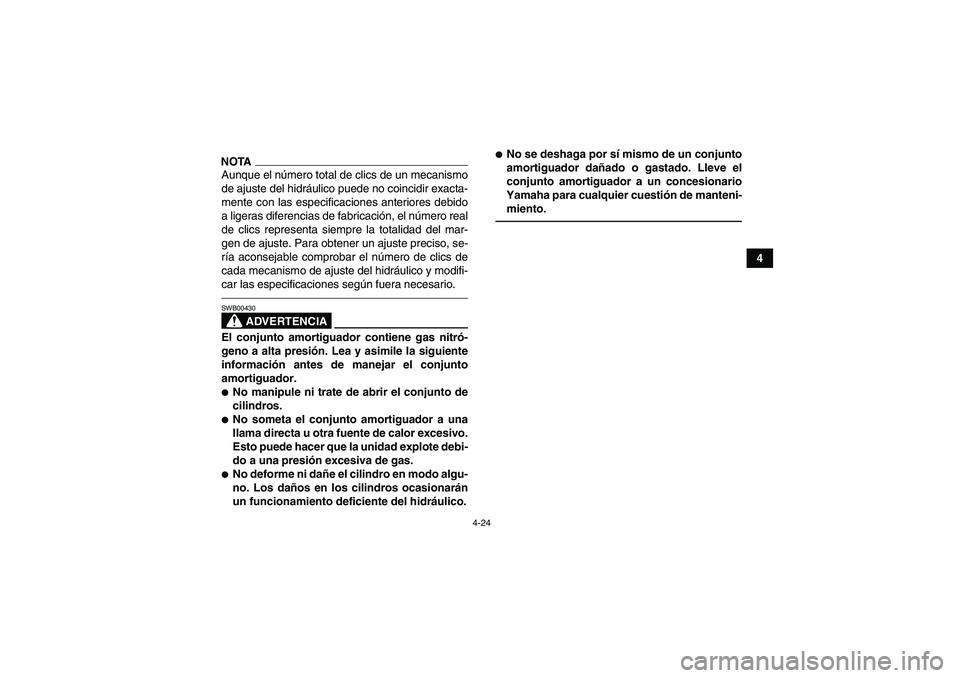

4-24
4
NOTAAunque el número total de clics de un mecanismo
de ajuste del hidráulico puede no coincidir exacta-
mente con las especificaciones anteriores debido
a ligeras diferencias de fabricación, el número real
de clics representa siempre la totalidad del mar-
gen de ajuste. Para obtener un ajuste preciso, se-
ría aconsejable comprobar el número de clics de
cada mecanismo de ajuste del hidráulico y modifi-
car las especificaciones según fuera necesario.
ADVERTENCIA
SWB00430El conjunto amortiguador contiene gas nitró-
geno a alta presión. Lea y asimile la siguiente
información antes de manejar el conjunto
amortiguador.
No manipule ni trate de abrir el conjunto de
cilindros.
No someta el conjunto amortiguador a una
llama directa u otra fuente de calor excesivo.
Esto puede hacer que la unidad explote debi-
do a una presión excesiva de gas.
No deforme ni dañe el cilindro en modo algu-
no. Los daños en los cilindros ocasionarán
un funcionamiento deficiente del hidráulico.

No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de manteni-
miento.
U1BT61S0.book Page 24 Thursday, April 8, 2010 4:28 PM

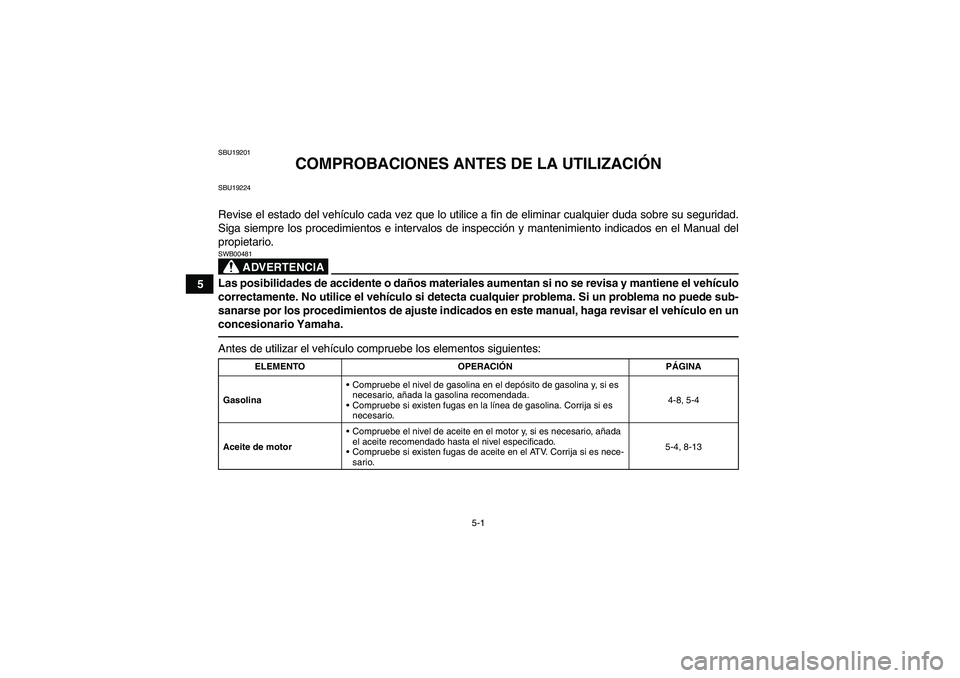

5-1
5
SBU19201
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-8, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-13
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

5-2
5
Freno delanteroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-25, 8-26, 8-28
Freno traseroCompruebe el funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicite que un concesionario Yamaha purgue el sistema
hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Compruebe si existen fugas en el sistema hidráulico. Corrija si es
necesario.5-4, 8-25, 8-26, 8-28
EmbragueCompruebe el funcionamiento, y corrija si es necesario.
Lubrique el cable si es necesario.
Compruebe el juego libre de la maneta, y ajuste si es necesario.8-31
Maneta de aceleraciónVerifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-24
Cables de mandoVerifique si el funcionamiento es suave. Lubrique si es necesario. 8-35
Cadena de transmisiónCompruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
Compruebe el estado de la cadena. Lubrique si es necesario.5-5, 8-32, 8-34 ELEMENTO OPERACIÓNPÁGINA
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM

5-3
5
Ruedas y neumáticosCompruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
Comprobar estado de los neumáticos y profundidad del dibujo.
Cambiar si es necesario.
Comprobar la presión. Corregir si es necesario.5-5
Pedal de cambioVerificar si el funcionamiento es suave.
Corregir si es necesario.8-36
Pedal de freno Verifique si el funcionamiento es suave. Lubrique el punto pivotante
del pedal si es necesario.8-36
Manetas de freno y de em-
bragueVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-35
Fijaciones del chasisCompruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-7
Instrumentos, luces e in-
terruptoresCompruebe el funcionamiento, y corrija si es necesario. 5-7 ELEMENTO OPERACIÓNPÁGINAU1BT61S0.book Page 3 Thursday, April 8, 2010 4:28 PM

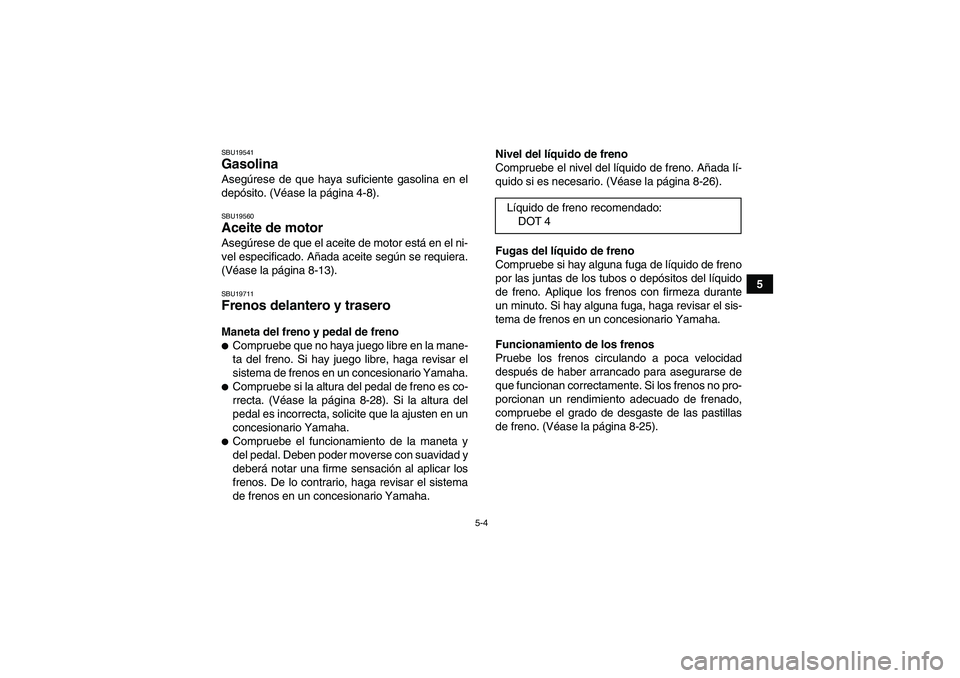

5-4
5
SBU19541Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-8).SBU19560Aceite de motor Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-13).SBU19711Frenos delantero y trasero Maneta del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno. Si hay juego libre, haga revisar el
sistema de frenos en un concesionario Yamaha.
Compruebe si la altura del pedal de freno es co-
rrecta. (Véase la página 8-28). Si la altura del
pedal es incorrecta, solicite que la ajusten en un
concesionario Yamaha.
Compruebe el funcionamiento de la maneta y
del pedal. Deben poder moverse con suavidad y
deberá notar una firme sensación al aplicar los
frenos. De lo contrario, haga revisar el sistema
de frenos en un concesionario Yamaha.Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-26).
Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-25). Líquido de freno recomendado:
DOT 4
U1BT61S0.book Page 4 Thursday, April 8, 2010 4:28 PM

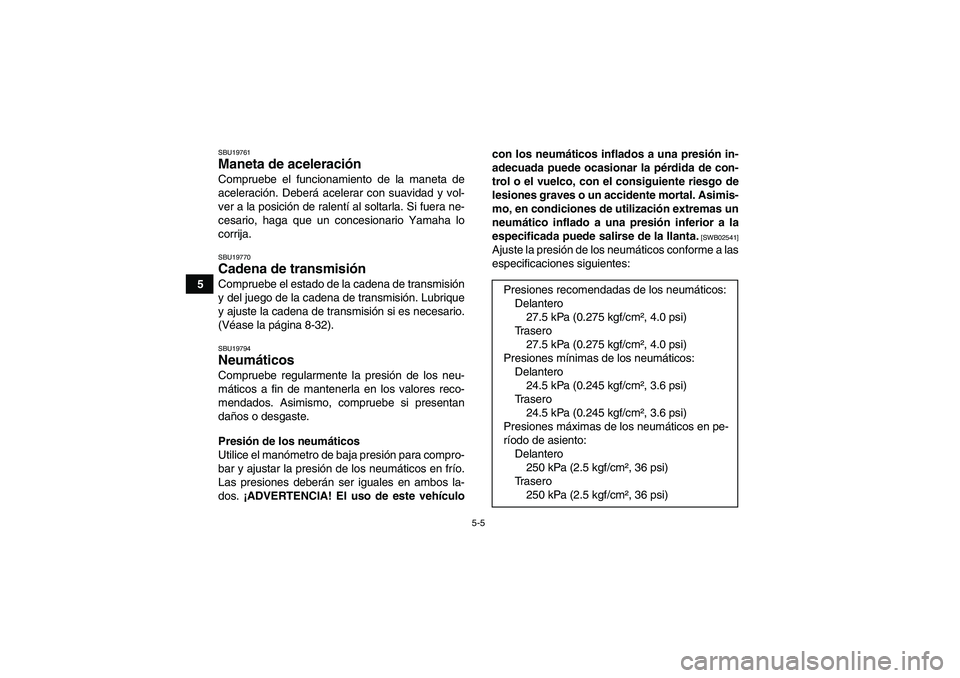

5-5
5
SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19770Cadena de transmisión Compruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-32).SBU19794Neumáticos Compruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para compro-
bar y ajustar la presión de los neumáticos en frío.
Las presiones deberán ser iguales en ambos la-
dos. ¡ADVERTENCIA! El uso de este vehículocon los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo de
lesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la
especificada puede salirse de la llanta.
[SWB02541]
Ajuste la presión de los neumáticos conforme a las
especificaciones siguientes:
Presiones recomendadas de los neumáticos:
Delantero
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Presiones mínimas de los neumáticos:
Delantero
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento:
Delantero
250 kPa (2.5 kgf/cm², 36 psi)
Trasero
250 kPa (2.5 kgf/cm², 36 psi)
U1BT61S0.book Page 5 Thursday, April 8, 2010 4:28 PM

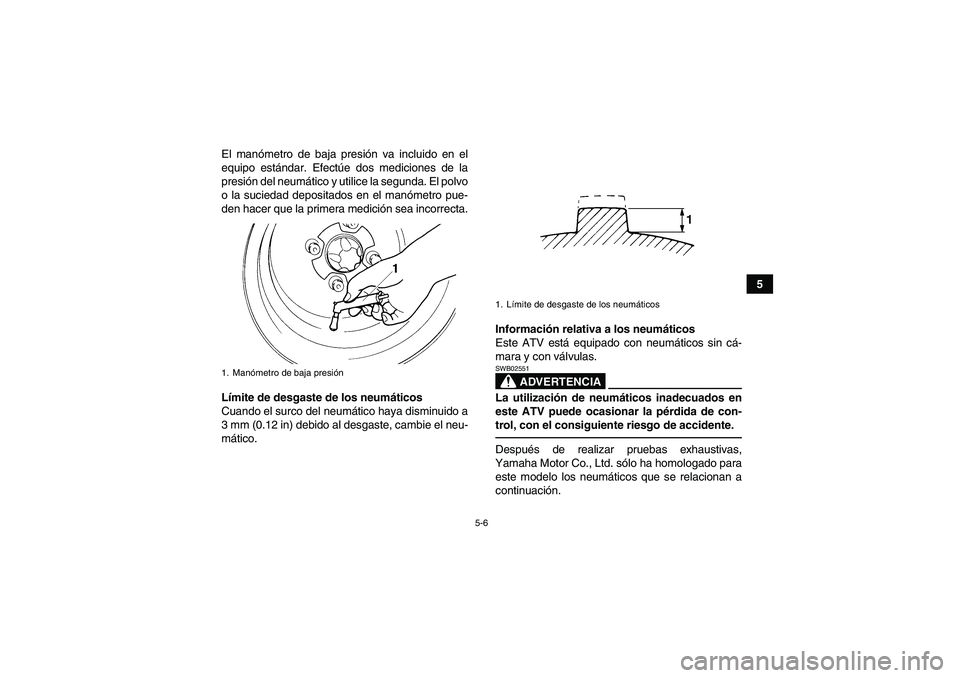

5-6
5 El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-
den hacer que la primera medición sea incorrecta.
Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático.Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02551La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologado para
este modelo los neumáticos que se relacionan a
continuación.
1. Manómetro de baja presión
1. Límite de desgaste de los neumáticos
U1BT61S0.book Page 6 Thursday, April 8, 2010 4:28 PM

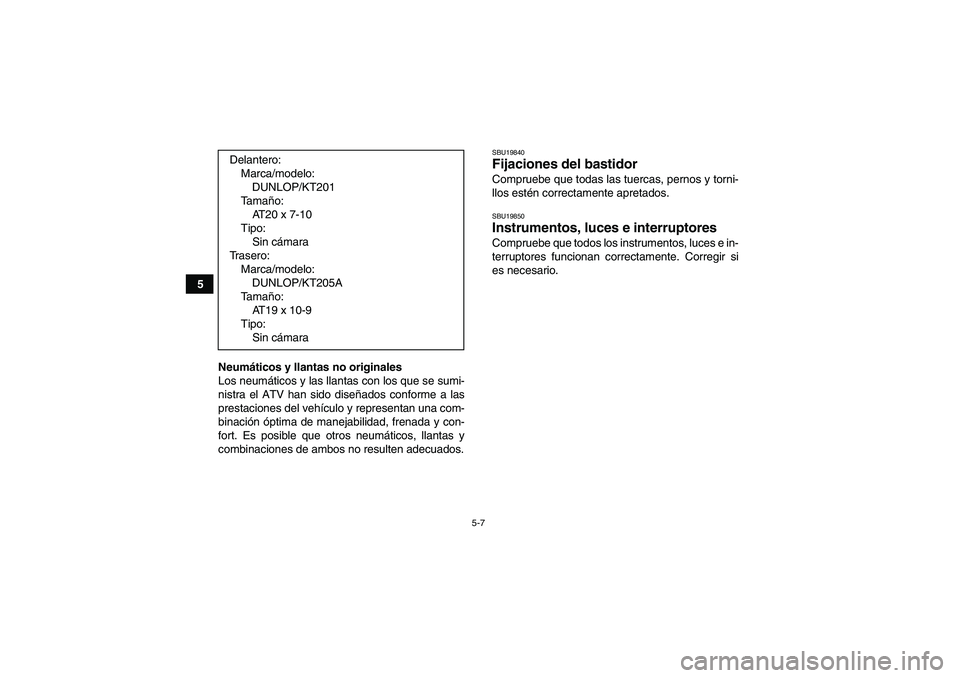

5-7
5
Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y
combinaciones de ambos no resulten adecuados.
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario. Delantero:
Marca/modelo:
DUNLOP/KT201
Ta m año:
AT20 x 7-10
Tipo:
Sin cámara
Trasero:
Marca/modelo:
DUNLOP/KT205A
Ta m año:
AT 1 9 x 1 0 - 9
Tipo:
Sin cámara
U1BT61S0.book Page 7 Thursday, April 8, 2010 4:28 PM

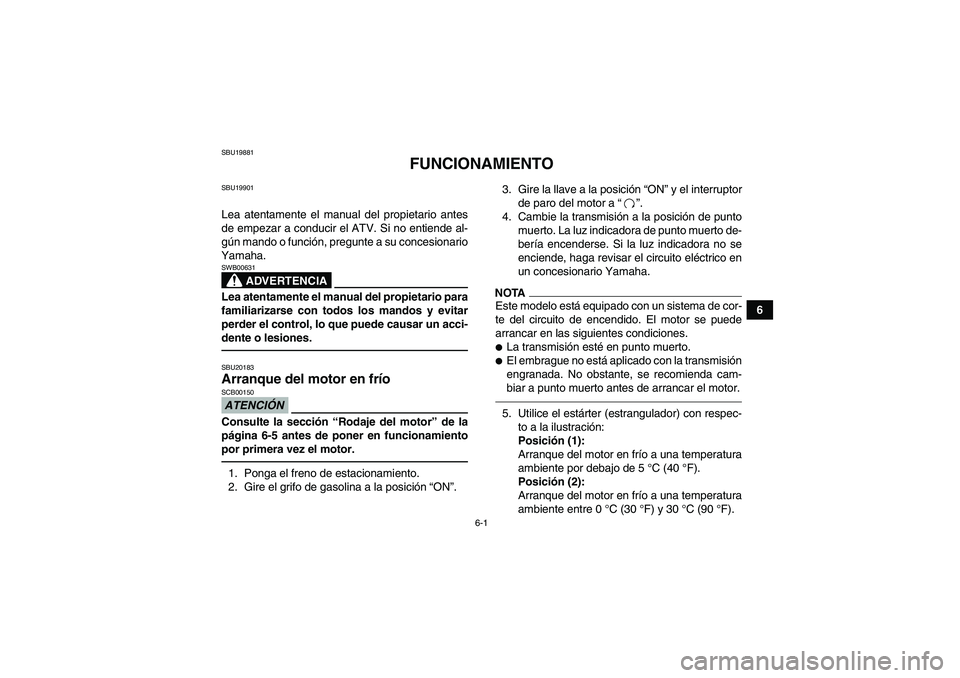

6-1
6
SBU19881
FUNCIONAMIENTO
SBU19901Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
SWB00631Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones.SBU20183Arranque del motor en frío ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor.1. Ponga el freno de estacionamiento.
2. Gire el grifo de gasolina a la posición “ON”.3. Gire la llave a la posición “ON” y el interruptor
de paro del motor a“”.
4. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto de-
bería encenderse. Si la luz indicadora no se
enciende, haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTAEste modelo está equipado con un sistema de cor-
te del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones.
La transmisión esté en punto muerto.
El embrague no está aplicado con la transmisión
engranada. No obstante, se recomienda cam-
biar a punto muerto antes de arrancar el motor.5. Utilice el estárter (estrangulador) con respec-
to a la ilustración:
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

6-2
6Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
Posición de temp. ambiente/estárter (estrangu-
lador)
6. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque. ATENCIÓN: Para prolongar al
máximo la vida útil del motor, no dé acele-
rones con el motor frío.
[SCB00162]
NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a fin
de conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos.7. Si se arranca el motor con el estárter (estran-
gulador) en la posición (1), el estárter (estran-
gulador) debe girarse a la posición (2) para
calentar el motor. Si se arranca el motor con
el estárter (estrangulador) en la posición (2),
mantenga el estárter (estrangulador) en esta
posición para calentar el motor.
8. Siga calentando el motor hasta que funcione
con un ralentí suave, a continuación vuelva a
colocar el estárter (estrangulador) en la posi-
ción (3) antes de comenzar a circular.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador con el estárter (estrangulador)
desactivado.
1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Estárter (estrangulador)
1
23
1234
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM
