YAMAHA YFM250R 2011 Notices Demploi (in French)

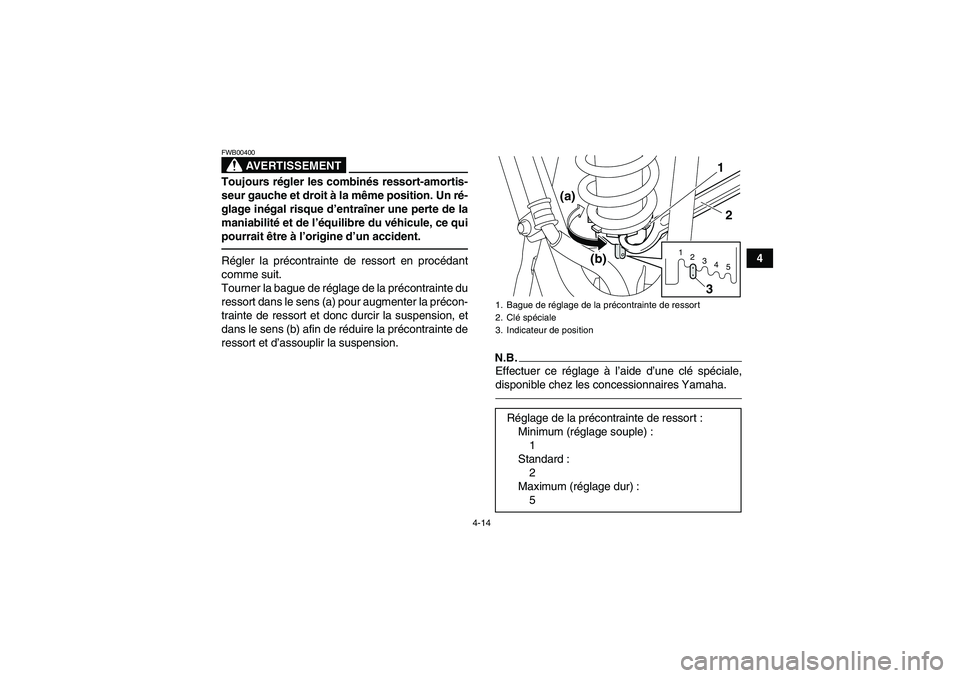

4-14
4
AVERTISSEMENT
FWB00400Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Clé spéciale
3. Indicateur de positionRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
1
2
3
4
5
(a)
(b)1
2
3
U1BT61F0.book Page 14 Thursday, April 8, 2010 3:56 PM

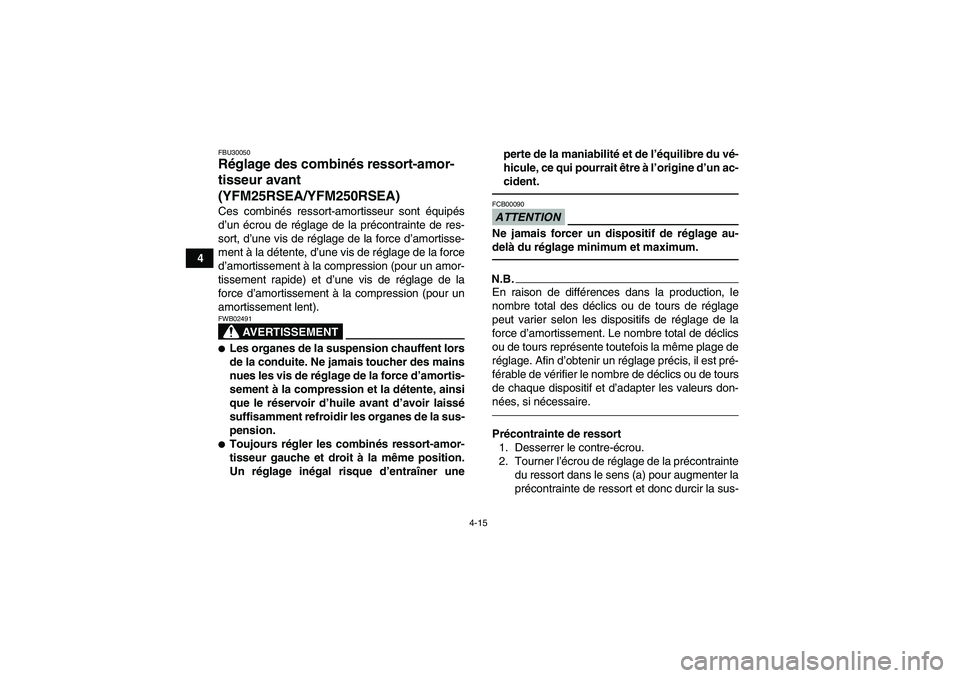

4-15
4
FBU30050Réglage des combinés ressort-amor-
tisseur avant
(YFM25RSEA/YFM250RSEA)Ces combinés ressort-amortisseur sont équipés
d’un écrou de réglage de la précontrainte de res-
sort, d’une vis de réglage de la force d’amortisse-
ment à la détente, d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement rapide) et d’une vis de réglage de la
force d’amortissement à la compression (pour un
amortissement lent).
AVERTISSEMENT
FWB02491
Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortis-
sement à la compression et la détente, ainsi
que le réservoir d’huile avant d’avoir laissé
suffisamment refroidir les organes de la sus-
pension.
Toujours régler les combinés ressort-amor-
tisseur gauche et droit à la même position.
Un réglage inégal risque d’entraîner uneperte de la maniabilité et de l’équilibre du vé-
hicule, ce qui pourrait être à l’origine d’un ac-
cident.
ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.N.B.En raison de différences dans la production, le
nombre total des déclics ou de tours de réglage
peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de déclics
ou de tours représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est pré-
férable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire.Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
U1BT61F0.book Page 15 Thursday, April 8, 2010 3:56 PM

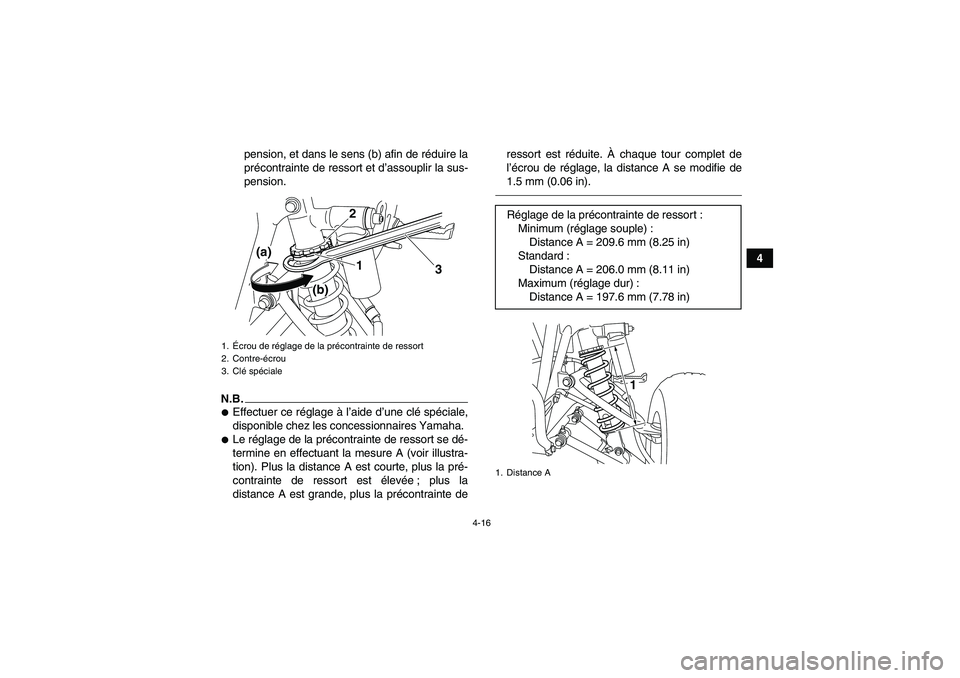

4-16
4 pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte deressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).1.Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
(a)
(b)1 2
3
Réglage de la précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 209.6 mm (8.25 in)
Standard :
Distance A = 206.0 mm (8.11 in)
Maximum (réglage dur) :
Distance A = 197.6 mm (7.78 in)1. Distance A
1
U1BT61F0.book Page 16 Thursday, April 8, 2010 3:56 PM

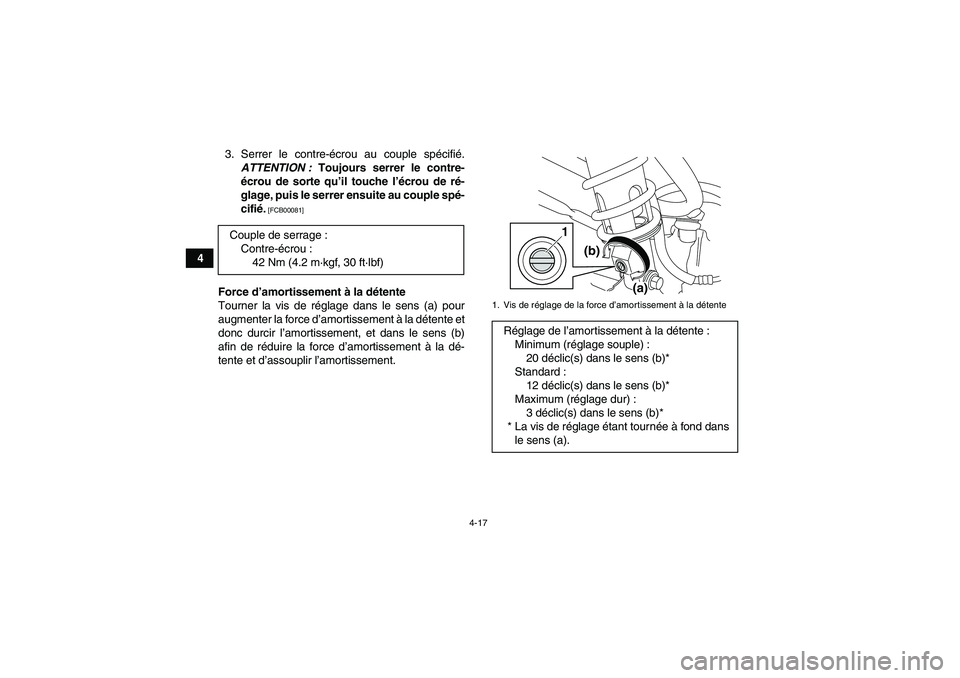

4-17
43. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la dé-
tente et d’assouplir l’amortissement. Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
(a) (b) 1
U1BT61F0.book Page 17 Thursday, April 8, 2010 3:56 PM

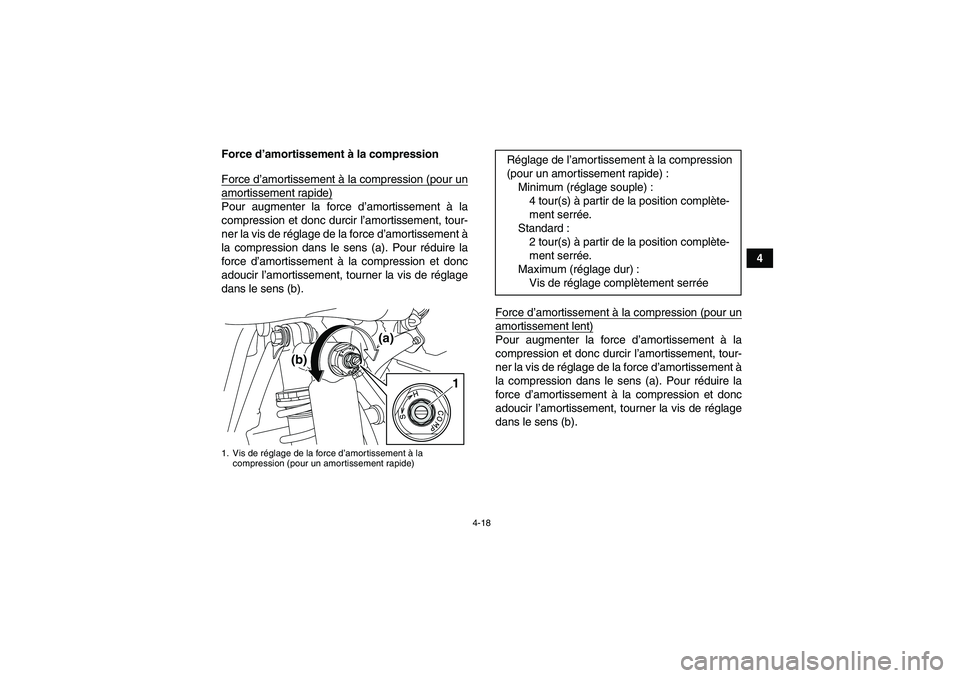

4-18
4 Force d’amortissement à la compression
Force d’amortissement à la compression (pour un
amortissement rapide)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b).
Force d’amortissement à la compression (pour un
amortissement lent)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b).
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement rapide)
(b)(a)
1
Réglage de l’amor tissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :
4 tour(s) à partir de la position complète-
ment serrée.
Standard :
2 tour(s) à partir de la position complète-
ment serrée.
Maximum (réglage dur) :
Vis de réglage complètement serrée
U1BT61F0.book Page 18 Thursday, April 8, 2010 3:56 PM

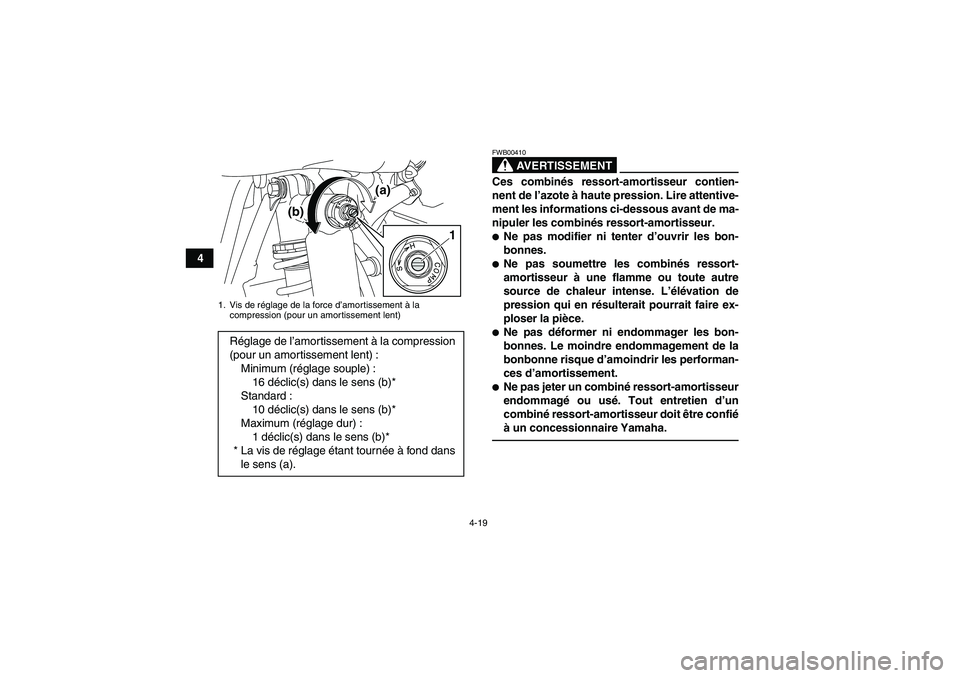

4-19
4
AVERTISSEMENT
FWB00410Ces combinés ressort-amortisseur contien-
nent de l’azote à haute pression. Lire attentive-
ment les informations ci-dessous avant de ma-
nipuler les combinés ressort-amortisseur.
Ne pas modifier ni tenter d’ouvrir les bon-
bonnes.
Ne pas soumettre les combinés ressort-
amortisseur à une flamme ou toute autre
source de chaleur intense. L’élévation de
pression qui en résulterait pourrait faire ex-
ploser la pièce.
Ne pas déformer ni endommager les bon-
bonnes. Le moindre endommagement de la
bonbonne risque d’amoindrir les performan-
ces d’amortissement.
Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement lent)Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
(b)(a)
1
U1BT61F0.book Page 19 Thursday, April 8, 2010 3:56 PM

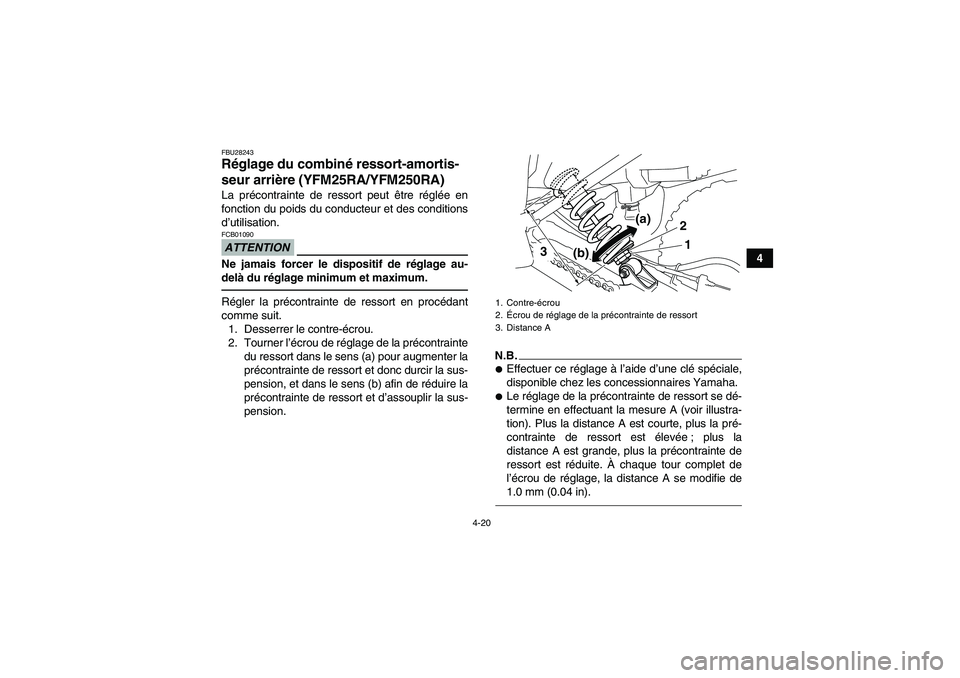

4-20
4
FBU28243Réglage du combiné ressort-amortis-
seur arrière (YFM25RA/YFM250RA)La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB01090Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum.Régler la précontrainte de ressort en procédant
comme suit.
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.0 mm (0.04 in).1. Contre-écrou
2.Écrou de réglage de la précontrainte de ressort
3. Distance A
2
1
(b) 3(a)
U1BT61F0.book Page 20 Thursday, April 8, 2010 3:56 PM

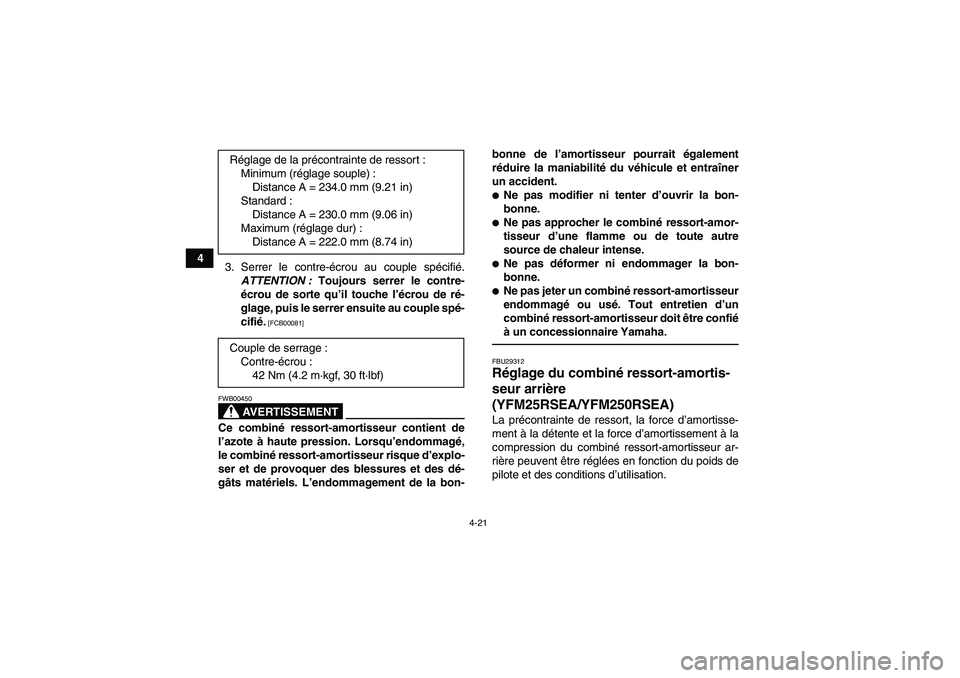

4-21
4
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
AVERTISSEMENT
FWB00450Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lorsqu’endommagé,
le combiné ressort-amortisseur risque d’explo-
ser et de provoquer des blessures et des dé-
gâts matériels. L’endommagement de la bon-bonne de l’amortisseur pourrait également
réduire la maniabilité du véhicule et entraîner
un accident.

Ne pas modifier ni tenter d’ouvrir la bon-
bonne.
Ne pas approcher le combiné ressort-amor-
tisseur d’une flamme ou de toute autre
source de chaleur intense.
Ne pas déformer ni endommager la bon-
bonne.
Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.FBU29312Réglage du combiné ressort-amortis-
seur arrière
(YFM25RSEA/YFM250RSEA)La précontrainte de ressort, la force d’amortisse-
ment à la détente et la force d’amortissement à la
compression du combiné ressort-amortisseur ar-
rière peuvent être réglées en fonction du poids de
pilote et des conditions d’utilisation. Réglage de la précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 234.0 mm (9.21 in)
Standard :
Distance A = 230.0 mm (9.06 in)
Maximum (réglage dur) :
Distance A = 222.0 mm (8.74 in)
Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
U1BT61F0.book Page 21 Thursday, April 8, 2010 3:56 PM

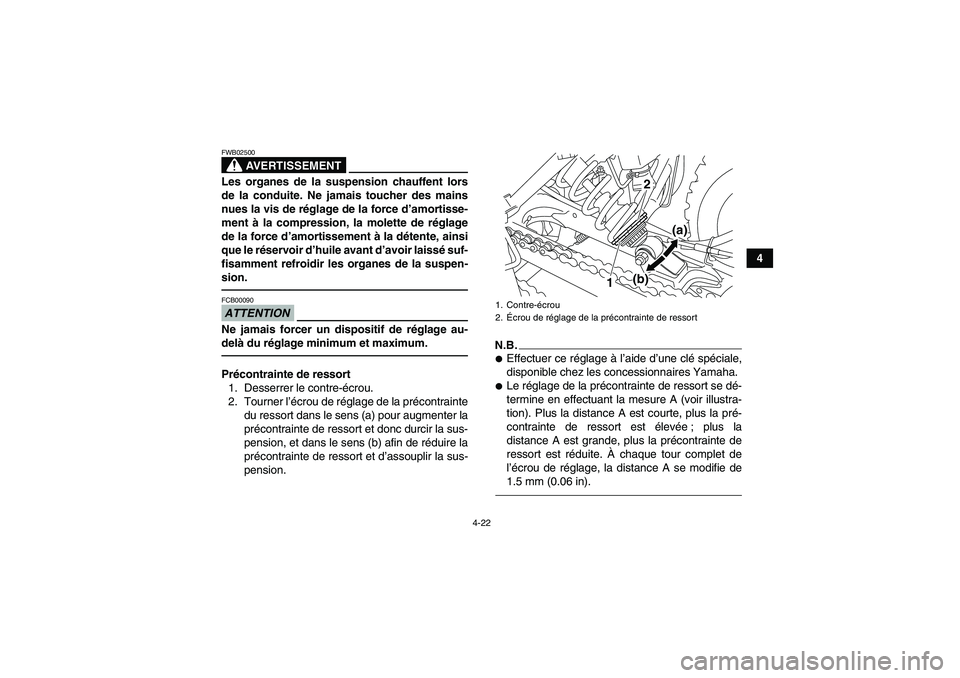

4-22
4
AVERTISSEMENT
FWB02500Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues la vis de réglage de la force d’amortisse-
ment à la compression, la molette de réglage
de la force d’amortissement à la détente, ainsi
que le réservoir d’huile avant d’avoir laissé suf-
fisamment refroidir les organes de la suspen-
sion.ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).1. Contre-écrou
2.Écrou de réglage de la précontrainte de ressort
12
(a)
(b)
U1BT61F0.book Page 22 Thursday, April 8, 2010 3:56 PM

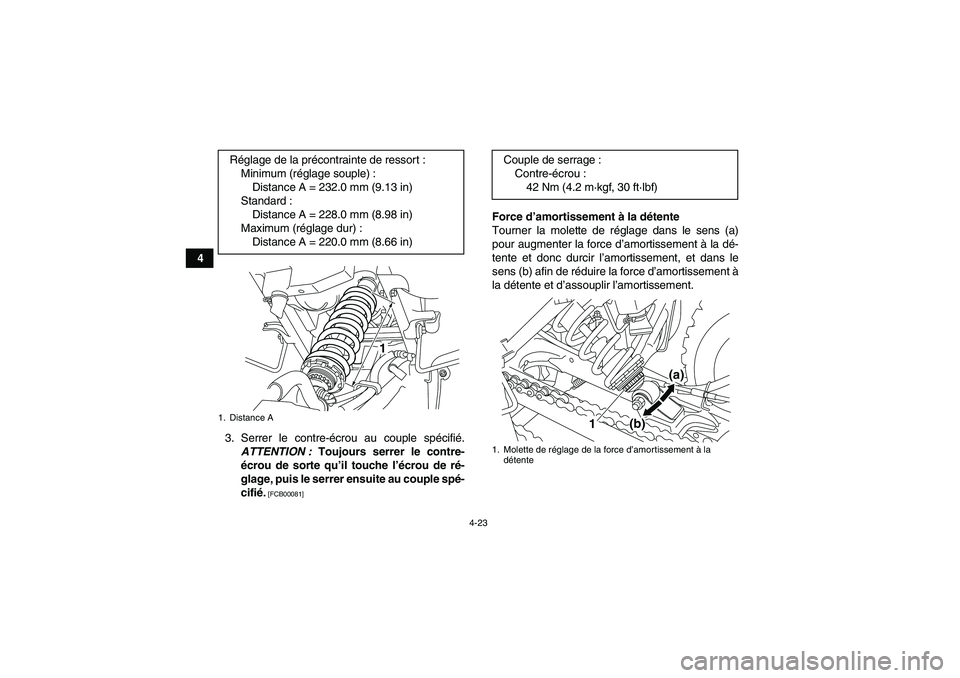

4-23
4
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
Force d’amortissement à la détente
Tourner la molette de réglage dans le sens (a)
pour augmenter la force d’amortissement à la dé-
tente et donc durcir l’amortissement, et dans le
sens (b) afin de réduire la force d’amortissement à
la détente et d’assouplir l’amortissement. Réglage de la précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 232.0 mm (9.13 in)
Standard :
Distance A = 228.0 mm (8.98 in)
Maximum (réglage dur) :
Distance A = 220.0 mm (8.66 in)
1. Distance A
1
Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)1. Molette de réglage de la force d’amortissement à la
détente
1
(a)
(b)
U1BT61F0.book Page 23 Thursday, April 8, 2010 3:56 PM
