YAMAHA YFM350R 2009 Manuale de Empleo (in Spanish)

8-8
8

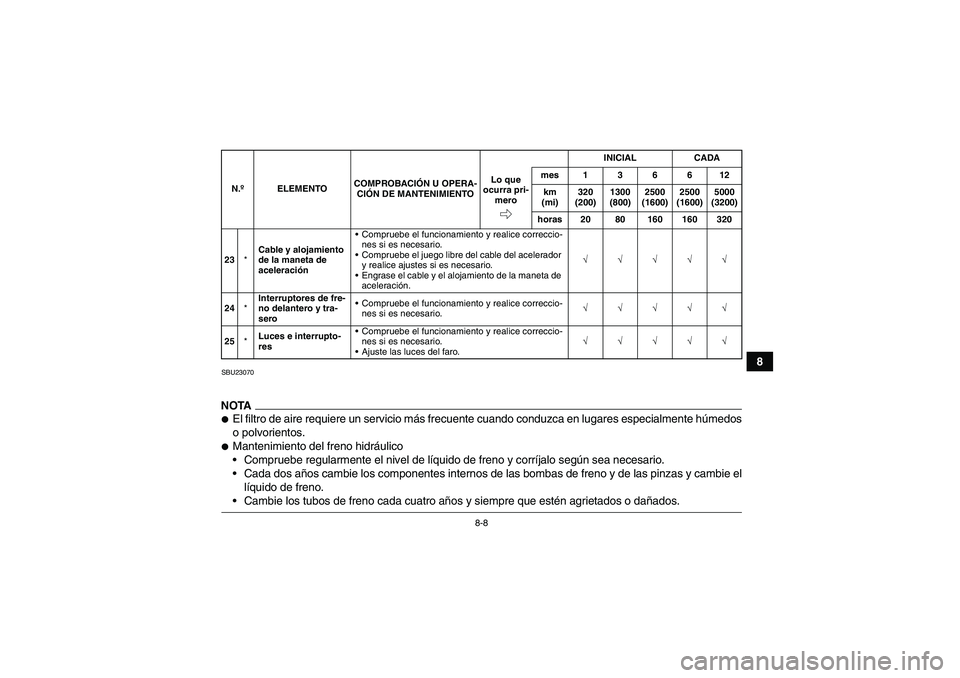

SBU23070NOTA
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos
o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.23*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
24*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
25*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U5YT65S0.book Page 8 Tuesday, March 18, 2008 1:12 PM

8-9
8

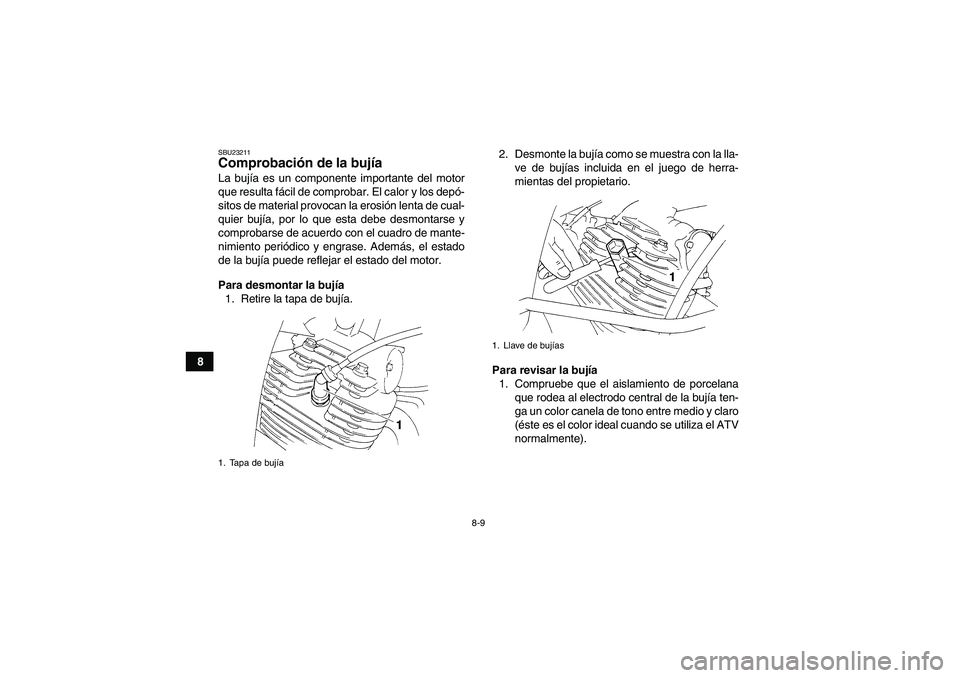

SBU23211Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).1. Tapa de bujía
1. Llave de bujías
U5YT65S0.book Page 9 Tuesday, March 18, 2008 1:12 PM

8-10
8
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen elATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YT65S0.book Page 10 Tuesday, March 18, 2008 1:12 PM

8-11
8haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.

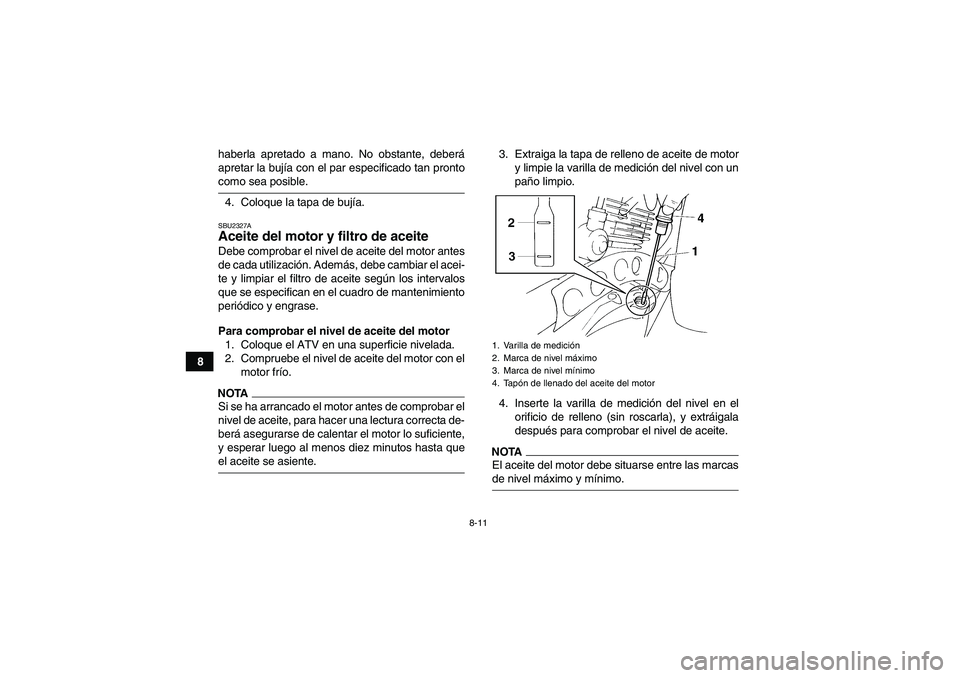

4. Coloque la tapa de bujía.SBU2327AAceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y limpiar el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el
motor frío.NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta queel aceite se asiente.3. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado del aceite del motor
U5YT65S0.book Page 11 Tuesday, March 18, 2008 1:12 PM

8-12
8 5. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
6. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
Para cambiar el aceite del motor (con o sin lim-
pieza del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
ATENCIÓNSCB00310Cuando quite el perno de drenaje del aceite de
motor, la junta tórica, el muelle de compresión
y el tamiz del aceite caerán. Tenga cuidado deno perder dichas piezas.NOTAOmita los pasos 5–9 si no va a limpiar el filtro deaceite.1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz de aceite
U5YT65S0.book Page 12 Tuesday, March 18, 2008 1:12 PM

8-13

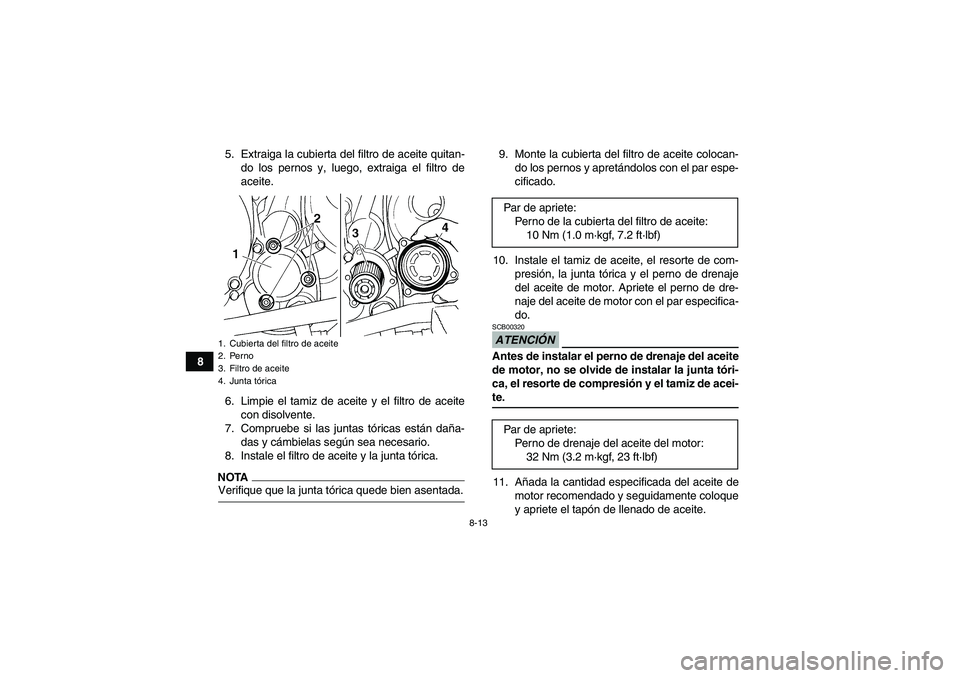

85. Extraiga la cubierta del filtro de aceite quitan-
do los pernos y, luego, extraiga el filtro de
aceite.
6. Limpie el tamiz de aceite y el filtro de aceite
con disolvente.
7. Compruebe si las juntas tóricas están daña-
das y cámbielas según sea necesario.
8. Instale el filtro de aceite y la junta tórica.
NOTAVerifique que la junta tórica quede bien asentada.9. Monte la cubierta del filtro de aceite colocan-
do los pernos y apretándolos con el par espe-
cificado.
10. Instale el tamiz de aceite, el resorte de com-
presión, la junta tórica y el perno de drenaje
del aceite de motor. Apriete el perno de dre-
naje del aceite de motor con el par especifica-
do.
ATENCIÓNSCB00320Antes de instalar el perno de drenaje del aceite
de motor, no se olvide de instalar la junta tóri-
ca, el resorte de compresión y el tamiz de acei-te.
11. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
1. Cubierta del filtro de aceite
2. Perno
3. Filtro de aceite
4. Junta tórica
Par de apriete:
Perno de la cubierta del filtro de aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
U5YT65S0.book Page 13 Tuesday, March 18, 2008 1:12 PM

8-14
8

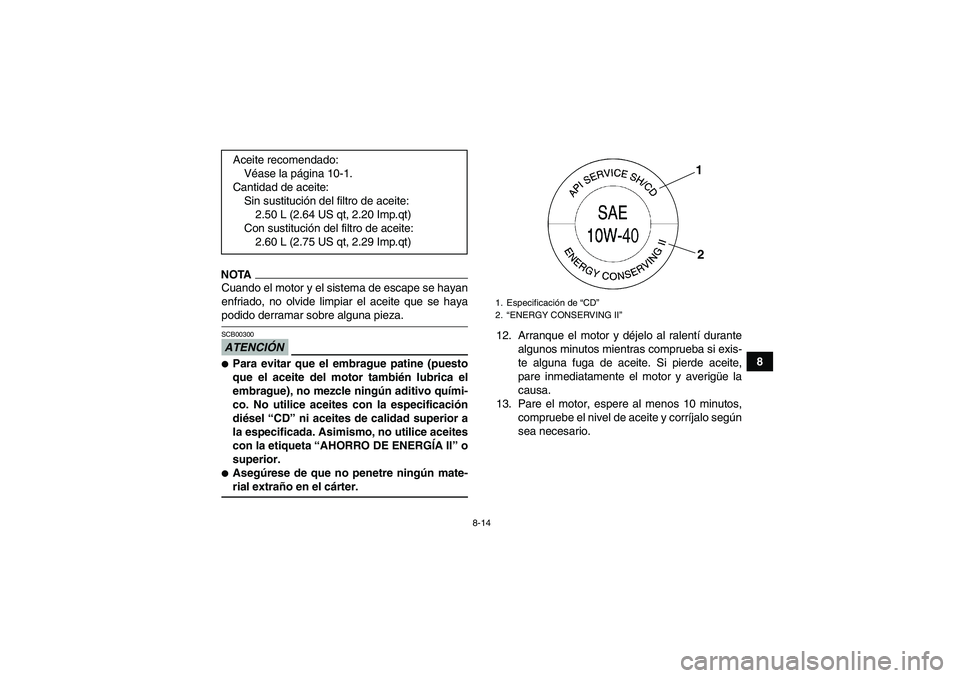

NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se hayapodido derramar sobre alguna pieza.ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.
Asegúrese de que no penetre ningún mate-rial extraño en el cárter.12. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
13. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario. Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sustitución del filtro de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Especificación de “CD”
2.“ENERGY CONSERVING II”
1
2
U5YT65S0.book Page 14 Tuesday, March 18, 2008 1:12 PM

8-15
8

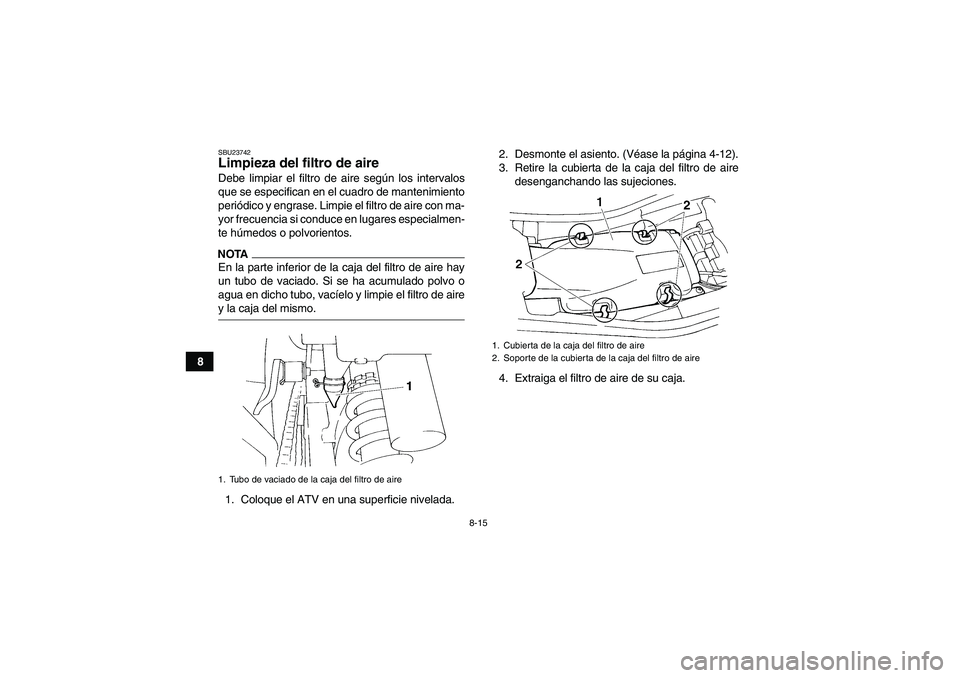

SBU23742Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si conduce en lugares especialmen-
te húmedos o polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.
1. Coloque el ATV en una superficie nivelada.2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
U5YT65S0.book Page 15 Tuesday, March 18, 2008 1:12 PM

8-16

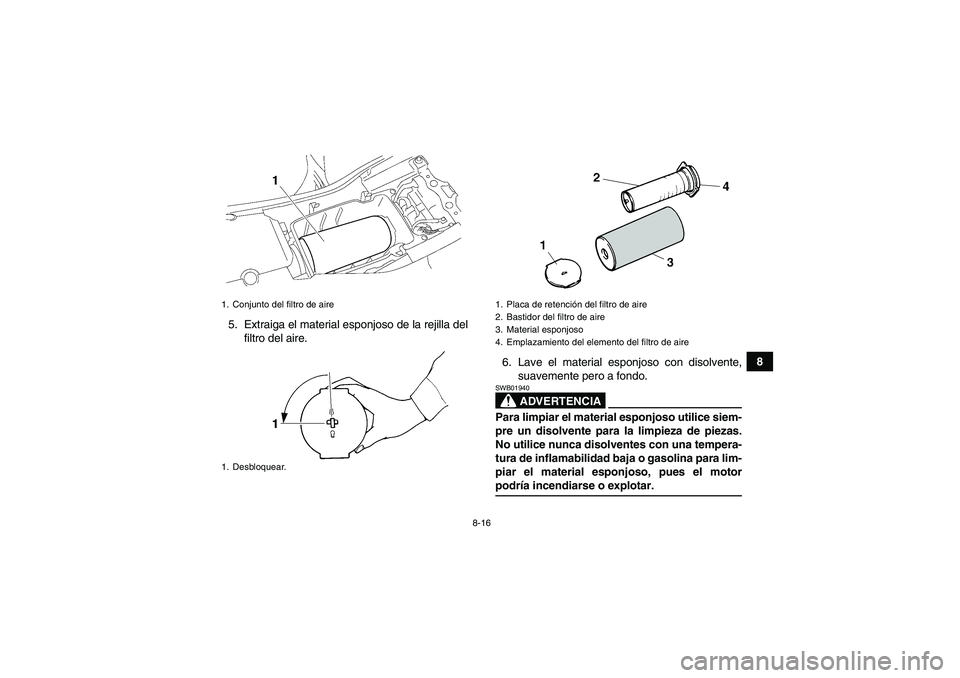

8 5. Extraiga el material esponjoso de la rejilla del
filtro del aire.
6. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA
SWB01940Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motorpodría incendiarse o explotar.
1. Conjunto del filtro de aire
1. Desbloquear.
1. Placa de retención del filtro de aire
2. Bastidor del filtro de aire
3. Material esponjoso
4. Emplazamiento del elemento del filtro de aire
U5YT65S0.book Page 16 Tuesday, March 18, 2008 1:12 PM

8-17

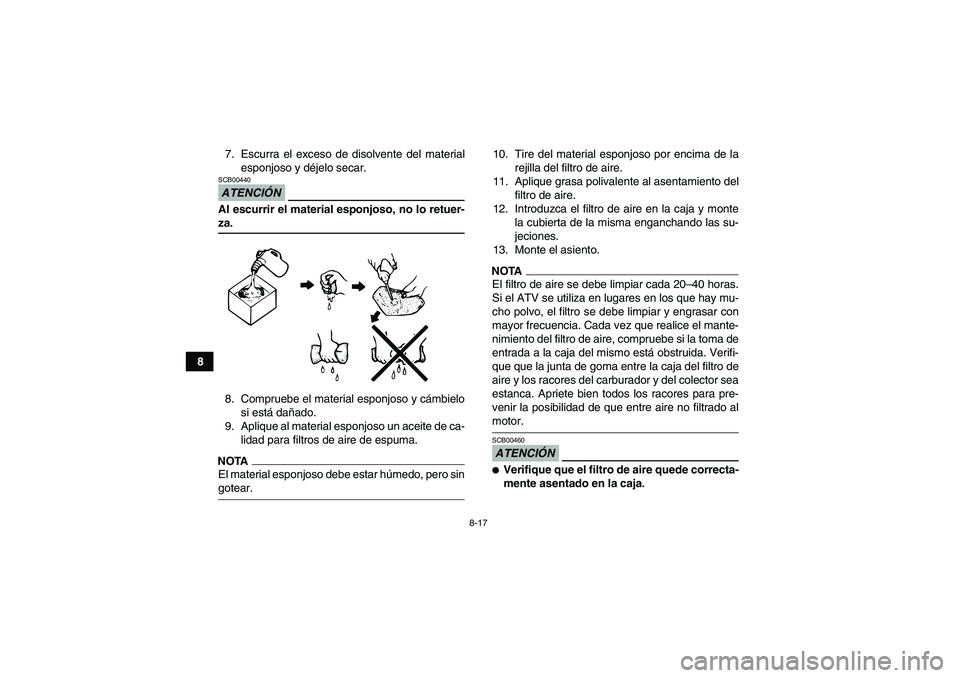

87. Escurra el exceso de disolvente del material
esponjoso y déjelo secar.
ATENCIÓNSCB00440Al escurrir el material esponjoso, no lo retuer-za.
8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique al material esponjoso un aceite de ca-
lidad para filtros de aire de espuma.NOTAEl material esponjoso debe estar húmedo, pero singotear.10. Tire del material esponjoso por encima de la
rejilla del filtro de aire.
11. Aplique grasa polivalente al asentamiento del
filtro de aire.
12. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones.
13. Monte el asiento.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado almotor.ATENCIÓNSCB00460
Verifique que el filtro de aire quede correcta-
mente asentado en la caja.
