YAMAHA YFM350R 2009 Manuale de Empleo (in Spanish)

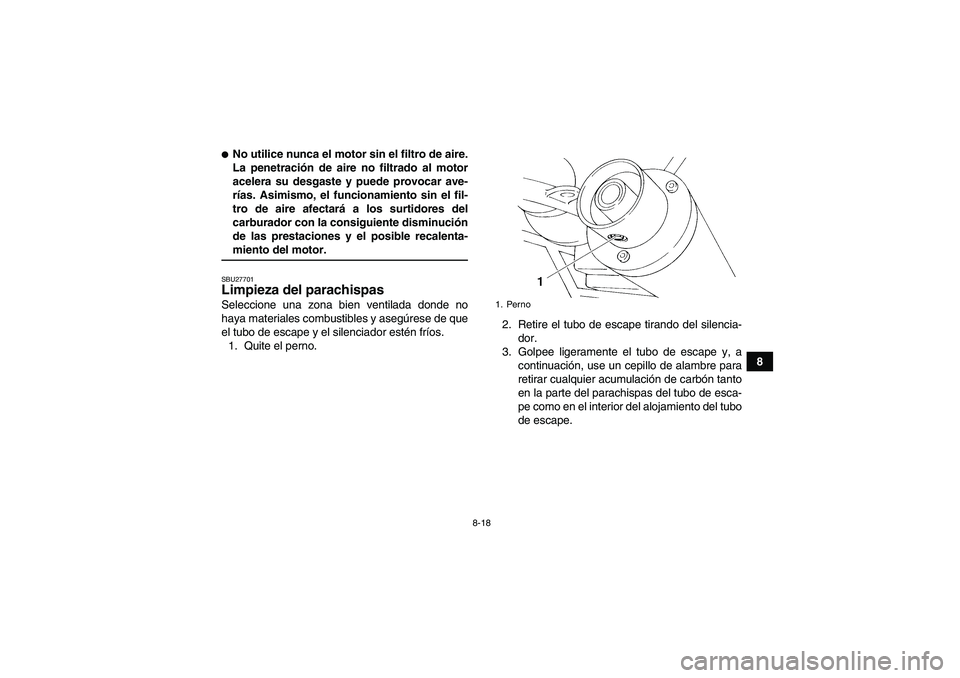

8-18
8

No utilice nunca el motor sin el filtro de aire.
La penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el fil-
tro de aire afectará a los surtidores del
carburador con la consiguiente disminución
de las prestaciones y el posible recalenta-miento del motor.SBU27701Limpieza del parachispas Seleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.
1. Quite el perno.2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.
1. Perno
U5YT65S0.book Page 18 Tuesday, March 18, 2008 1:12 PM

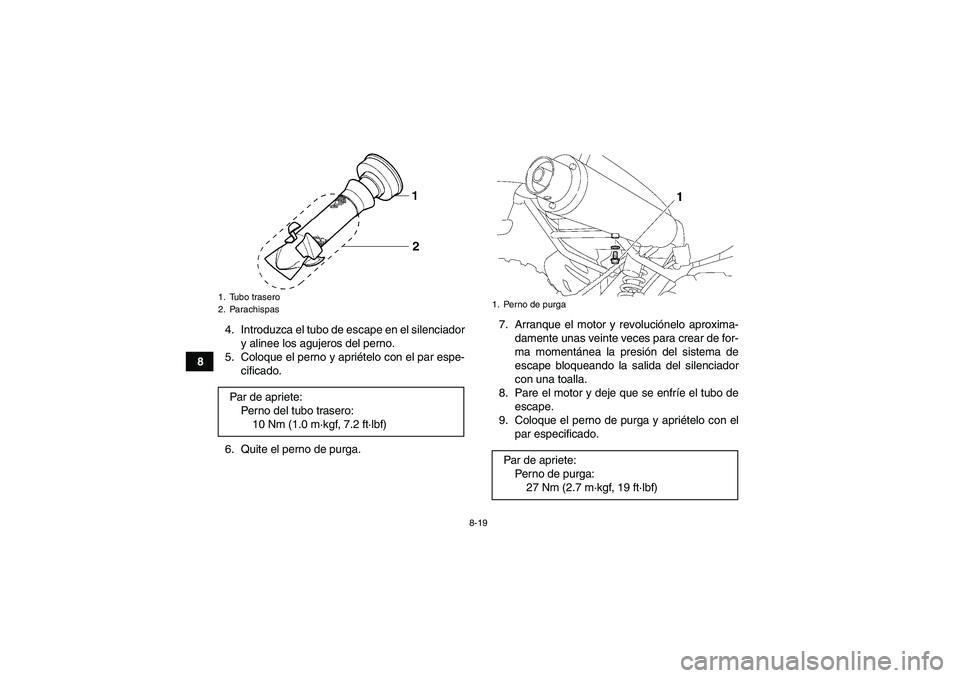

8-19
84. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque el perno y apriételo con el par espe-
cificado.
6. Quite el perno de purga.7. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
8. Pare el motor y deje que se enfríe el tubo de
escape.
9. Coloque el perno de purga y apriételo con el
par especificado.
1. Tubo trasero
2. ParachispasPar de apriete:
Perno del tubo trasero:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Perno de purgaPar de apriete:
Perno de purga:
27 Nm (2.7 m·kgf, 19 ft·lbf)
U5YT65S0.book Page 19 Tuesday, March 18, 2008 1:12 PM

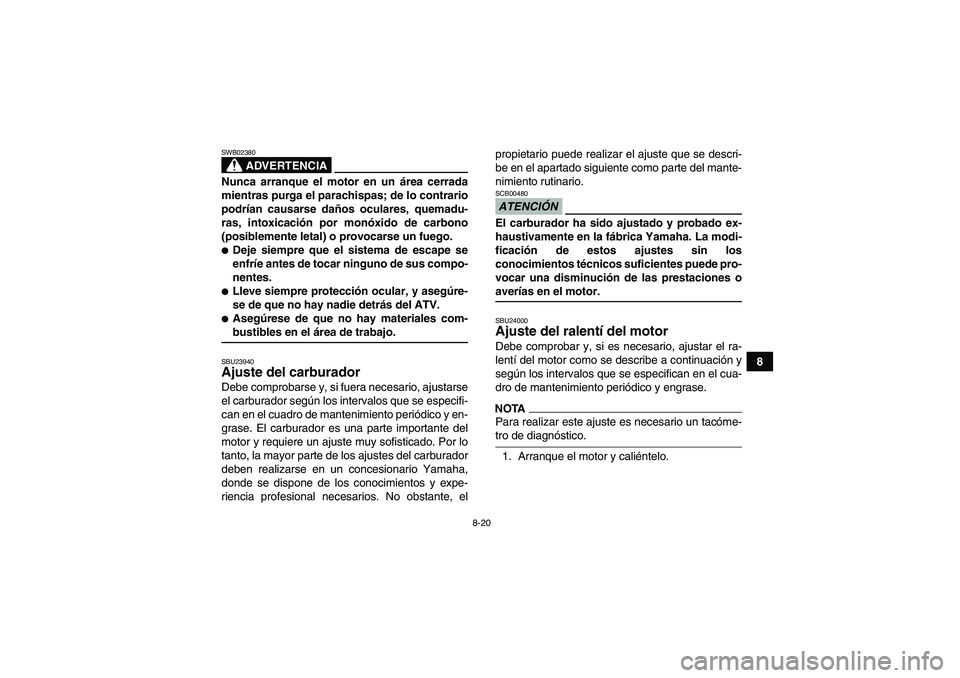

8-20
8
ADVERTENCIA
SWB02380Nunca arranque el motor en un área cerrada
mientras purga el parachispas; de lo contrario
podrían causarse daños oculares, quemadu-
ras, intoxicación por monóxido de carbono
(posiblemente letal) o provocarse un fuego.
Deje siempre que el sistema de escape se
enfríe antes de tocar ninguno de sus compo-
nentes.
Lleve siempre protección ocular, y asegúre-
se de que no hay nadie detrás del ATV.
Asegúrese de que no hay materiales com-bustibles en el área de trabajo.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, elpropietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCIÓNSCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones oaverías en el motor.SBU24000Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.NOTAPara realizar este ajuste es necesario un tacóme-tro de diagnóstico.
1. Arranque el motor y caliéntelo.
U5YT65S0.book Page 20 Tuesday, March 18, 2008 1:12 PM

8-21
8
NOTAEl motor está caliente cuando responde rápida-mente al acelerador.
2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-rio Yamaha para efectuar el ajuste.SBU24044Ajuste del juego libre del cable del ace-
lerador Debe comprobarse y, si fuera necesario, ajustarse
el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
2.0–4.0 mm (0.08–0.16 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, ajústelo
del modo siguiente.NOTAEl ralentí del motor debe comprobarse y, si fuera
necesario, ajustarse, antes de ajustar el juego libredel cable del acelerador.
1. Tornillo de tope del acelerador
Ralentí del motor:
1450–1550 r/min
U5YT65S0.book Page 21 Tuesday, March 18, 2008 1:12 PM

8-22
8 1. Afloje la contratuerca.
2. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).
3. Apriete la contratuerca.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de laválvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24130Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.SBU28790Pastillas de freno delantero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranura
indicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
1. Contratuerca
2. Perno de ajuste del juego libre del cable del acelerador
3. Juego libre del cable del aceleradorU5YT65S0.book Page 22 Tuesday, March 18, 2008 1:12 PM

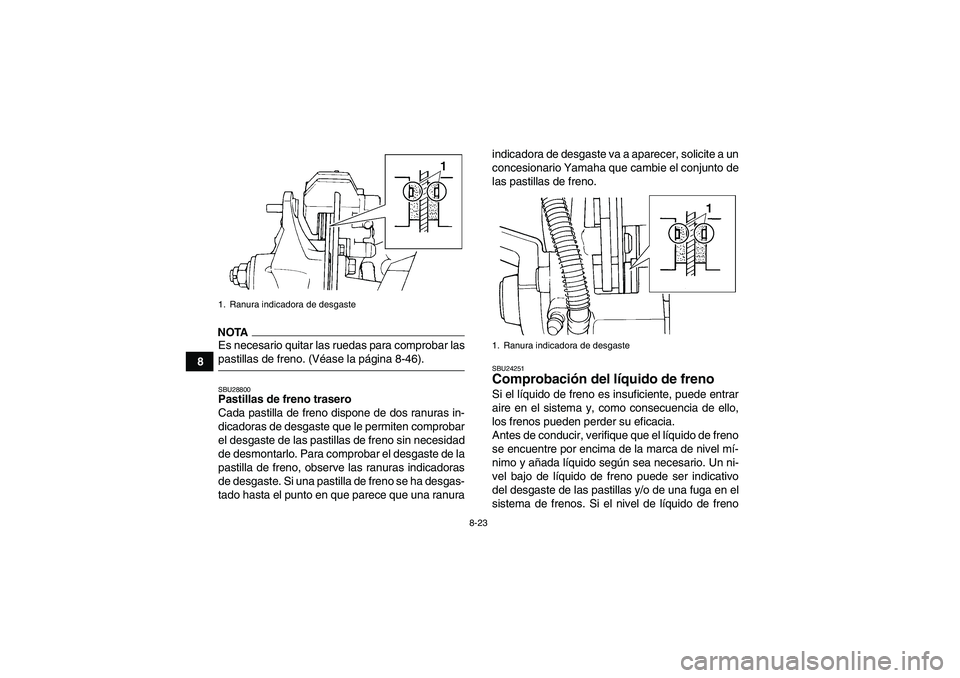

8-23
8
NOTAEs necesario quitar las ruedas para comprobar laspastillas de freno. (Véase la página 8-46).SBU28800Pastillas de freno trasero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranuraindicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
SBU24251Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de freno
1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
U5YT65S0.book Page 23 Tuesday, March 18, 2008 1:12 PM

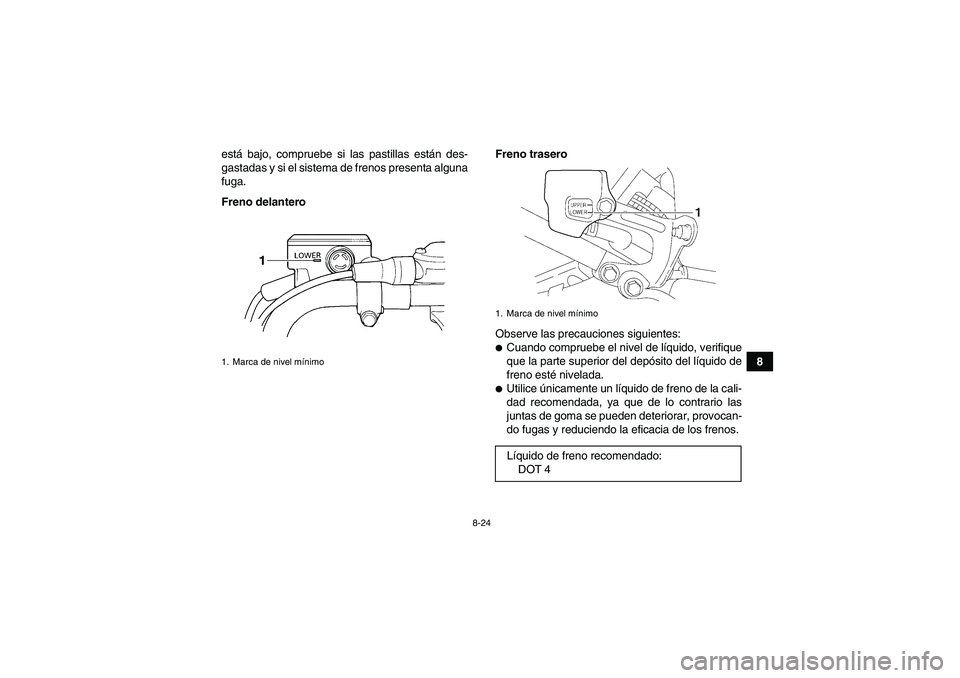

8-24
8 está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delanteroFreno trasero
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.
Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
1. Marca de nivel mínimo
1
1. Marca de nivel mínimoLíquido de freno recomendado:
DOT 4
U5YT65S0.book Page 24 Tuesday, March 18, 2008 1:12 PM

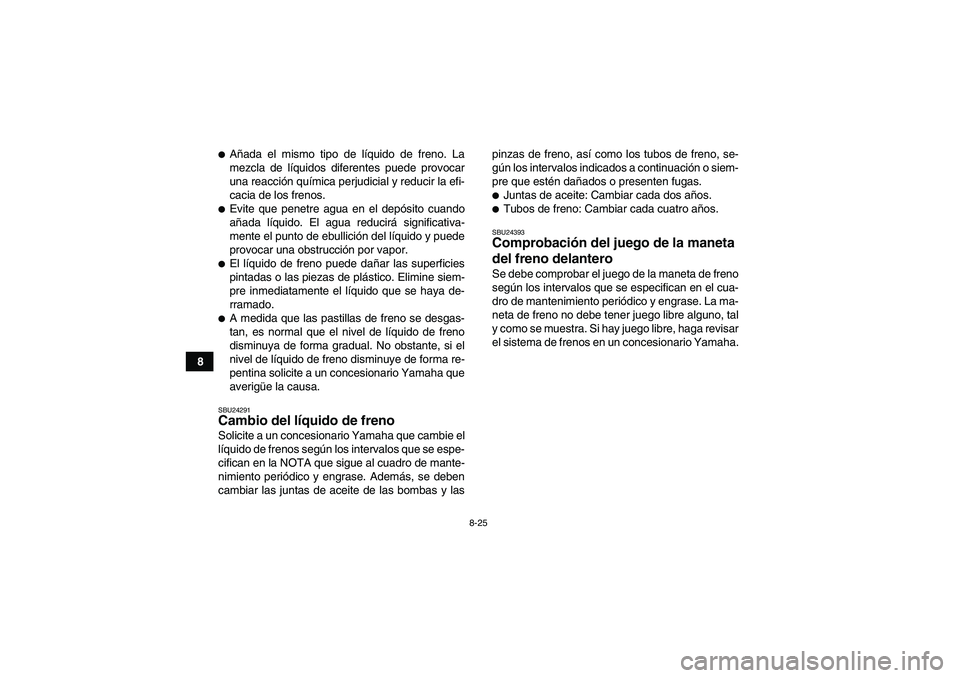

8-25
8

Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.
Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.
A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.SBU24291Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y laspinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.SBU24393Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. La ma-
neta de freno no debe tener juego libre alguno, tal
y como se muestra. Si hay juego libre, haga revisar
el sistema de frenos en un concesionario Yamaha.
U5YT65S0.book Page 25 Tuesday, March 18, 2008 1:12 PM

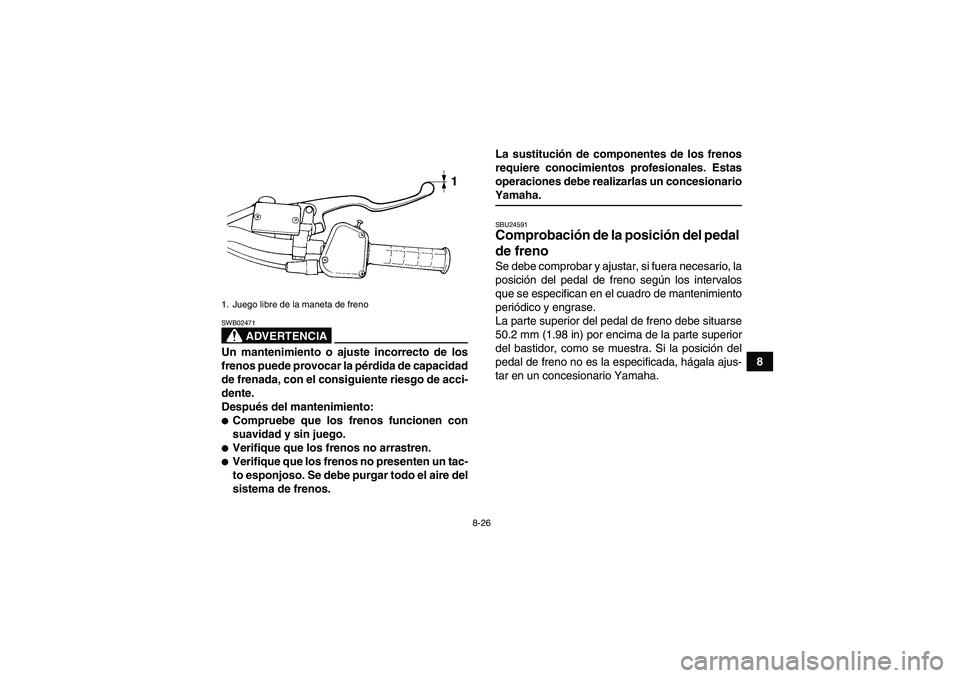

8-26
8
ADVERTENCIA
SWB02471Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
Compruebe que los frenos funcionen con
suavidad y sin juego.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24591Comprobación de la posición del pedal
de freno Se debe comprobar y ajustar, si fuera necesario, la
posición del pedal de freno según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
La parte superior del pedal de freno debe situarse
50.2 mm (1.98 in) por encima de la parte superior
del bastidor, como se muestra. Si la posición del
pedal de freno no es la especificada, hágala ajus-
tar en un concesionario Yamaha.
1. Juego libre de la maneta de frenoU5YT65S0.book Page 26 Tuesday, March 18, 2008 1:12 PM

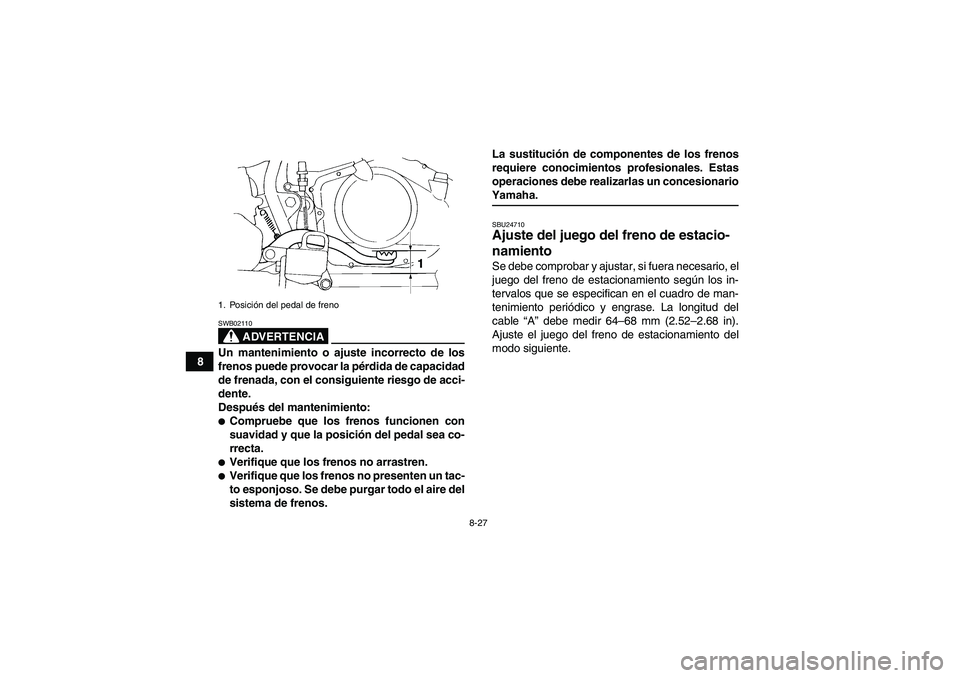

8-27
8
ADVERTENCIA
SWB02110Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
Compruebe que los frenos funcionen con
suavidad y que la posición del pedal sea co-
rrecta.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24710Ajuste del juego del freno de estacio-
namiento Se debe comprobar y ajustar, si fuera necesario, el
juego del freno de estacionamiento según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. La longitud del
cable “A” debe medir 64–68 mm (2.52–2.68 in).
Ajuste el juego del freno de estacionamiento del
modo siguiente.
1. Posición del pedal de frenoU5YT65S0.book Page 27 Tuesday, March 18, 2008 1:12 PM
