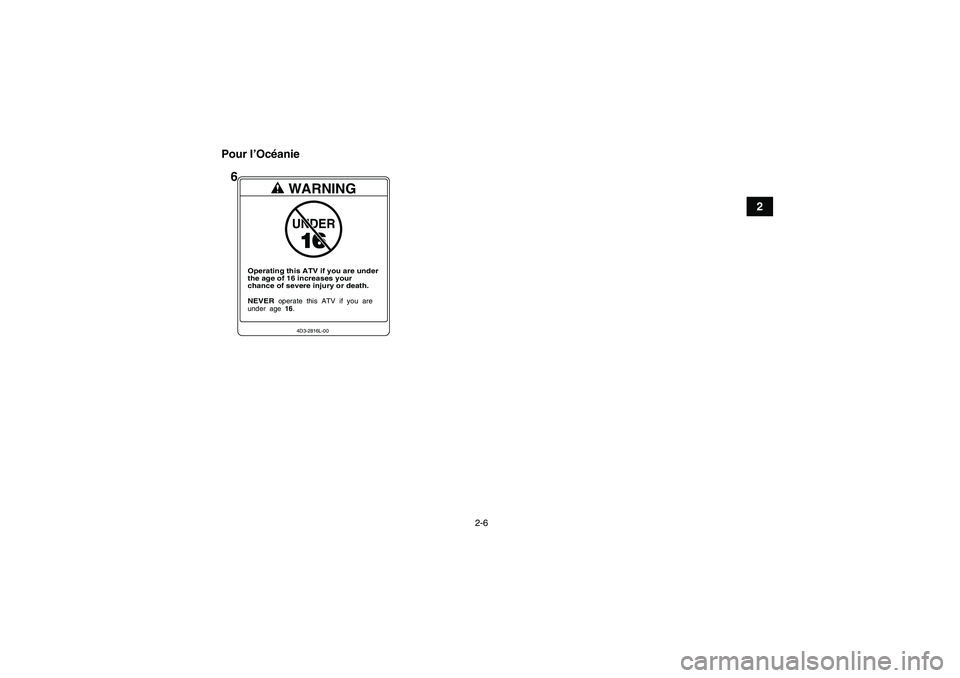

2 Pour l’Océanie
UNDERWARNING4D3-2816L-00
NEVER
operate this ATV if you are
under age 16.Operating this ATV if you are under
the age of 16 increases your
chance of severe injury or death.
6
U5YT65F0.book Page 6 Tuesday, March 18, 2008 1:54 PM

3-1
3
FBU17680

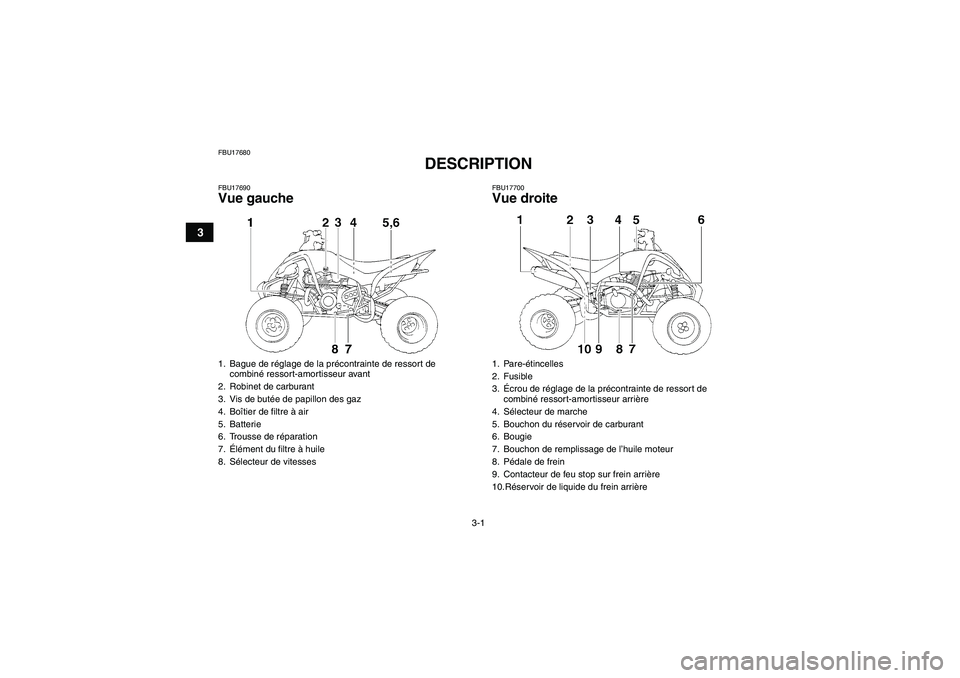

DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Bague de réglage de la précontrainte de ressort de
combiné ressort-amortisseur avant
2. Robinet de carburant
3. Vis de butée de papillon des gaz
4. Boîtier de filtre à air
5. Batterie
6. Trousse de réparation
7.Élément du filtre à huile
8. Sélecteur de vitesses
1. Pare-étincelles
2. Fusible
3.Écrou de réglage de la précontrainte de ressort de
combiné ressort-amortisseur arrière
4. Sélecteur de marche
5. Bouchon du réservoir de carburant
6. Bougie
7. Bouchon de remplissage de l’huile moteur
8. Pédale de frein
9. Contacteur de feu stop sur frein arrière
10.Réservoir de liquide du frein arrière
U5YT65F0.book Page 1 Tuesday, March 18, 2008 1:54 PM

3-2
3

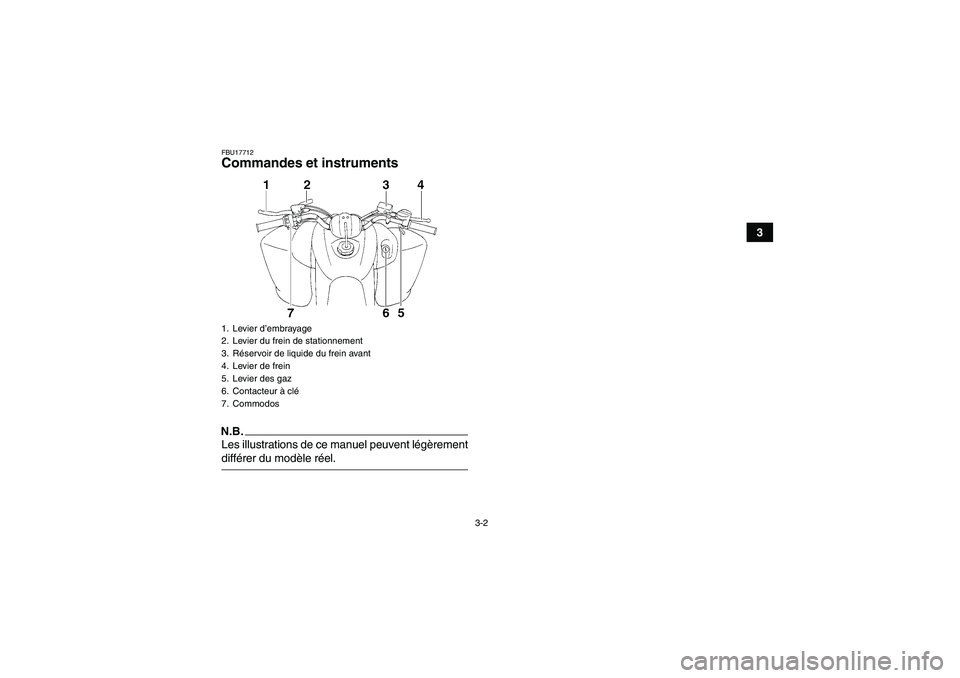

FBU17712Commandes et instrumentsN.B.Les illustrations de ce manuel peuvent légèrementdifférer du modèle réel.1. Levier d’embrayage
2. Levier du frein de stationnement
3. Réservoir de liquide du frein avant
4. Levier de frein
5. Levier des gaz
6. Contacteur à clé
7. CommodosU5YT65F0.book Page 2 Tuesday, March 18, 2008 1:54 PM

4-1
4
FBU17732
COMMANDES ET INSTRUMENTS

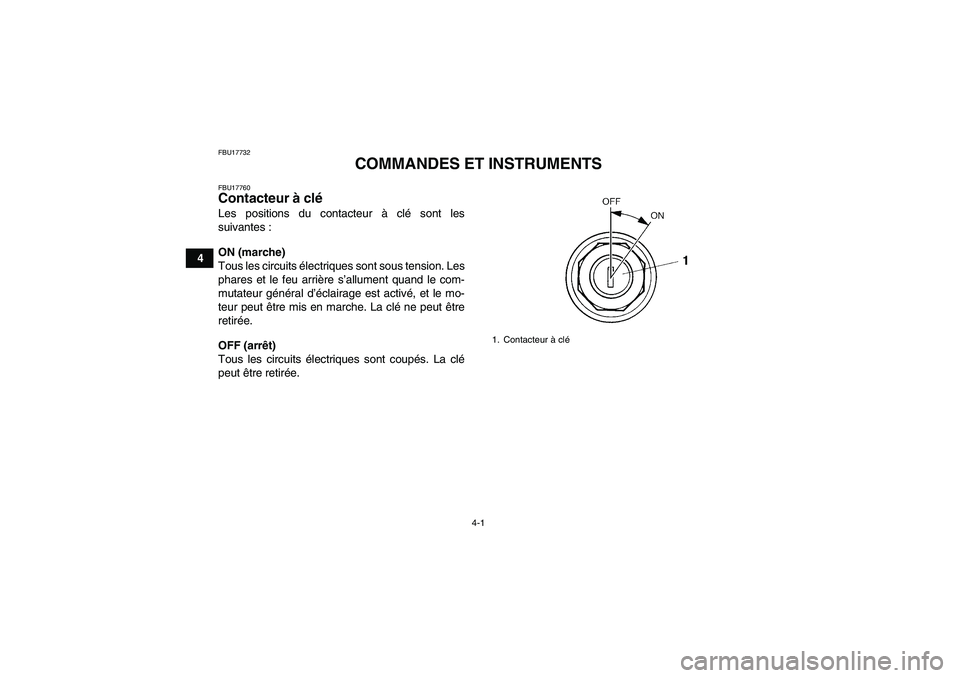

FBU17760Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U5YT65F0.book Page 1 Tuesday, March 18, 2008 1:54 PM

4-2
4

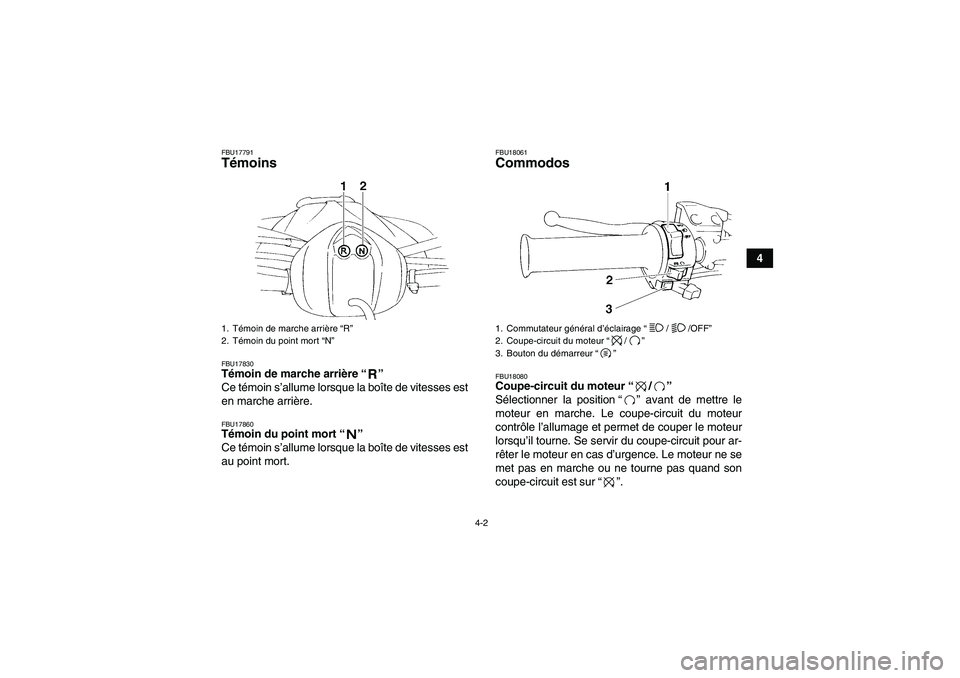

FBU17791Témoins FBU17830Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU18061Commodos FBU18080Coupe-circuit du moteur“/”
Sélectionner la position“” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur“”.
1. Témoin de marche arrière “R”
2. Témoin du point mort “N”
1. Commutateur général d’éclairage“//OFF”
2. Coupe-circuit du moteur“/”
3. Bouton du démarreur“”
U5YT65F0.book Page 2 Tuesday, March 18, 2008 1:54 PM

4-3
4

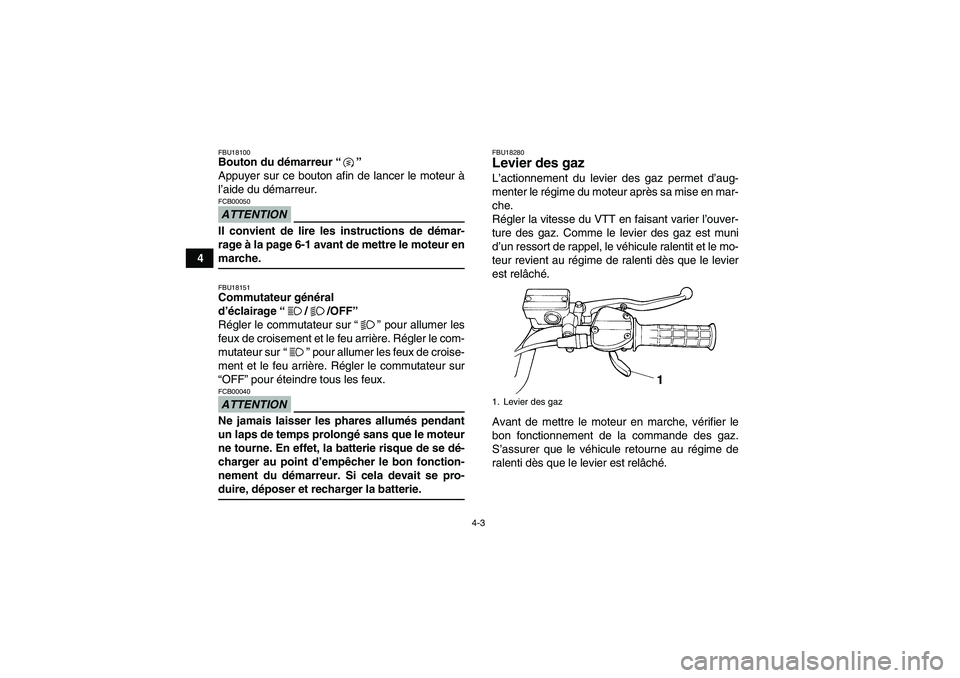

FBU18100Bouton du démarreur“”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.ATTENTIONFCB00050Il convient de lire les instructions de démar-
rage à la page 6-1 avant de mettre le moteur enmarche.FBU18151Commutateur général
d’éclairage“//OFF”
Régler le commutateur sur“” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur“” pour allumer les feux de croise-
ment et le feu arrière. Régler le commutateur sur
“OFF” pour éteindre tous les feux.ATTENTIONFCB00040Ne jamais laisser les phares allumés pendant
un laps de temps prolongé sans que le moteur
ne tourne. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se pro-duire, déposer et recharger la batterie.
FBU18280Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.1. Levier des gaz
U5YT65F0.book Page 3 Tuesday, March 18, 2008 1:54 PM

4-4
4
AVERTISSEMENT
FWB00250Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
décélération du véhicule. Ceci pourrait être la
cause d’un accident. Vérifier le bon fonctionne-
ment du levier des gaz avant de mettre le mo-
teur en marche. Si l’accélérateur ne fonctionne
pas correctement, en rechercher la cause. Cor-

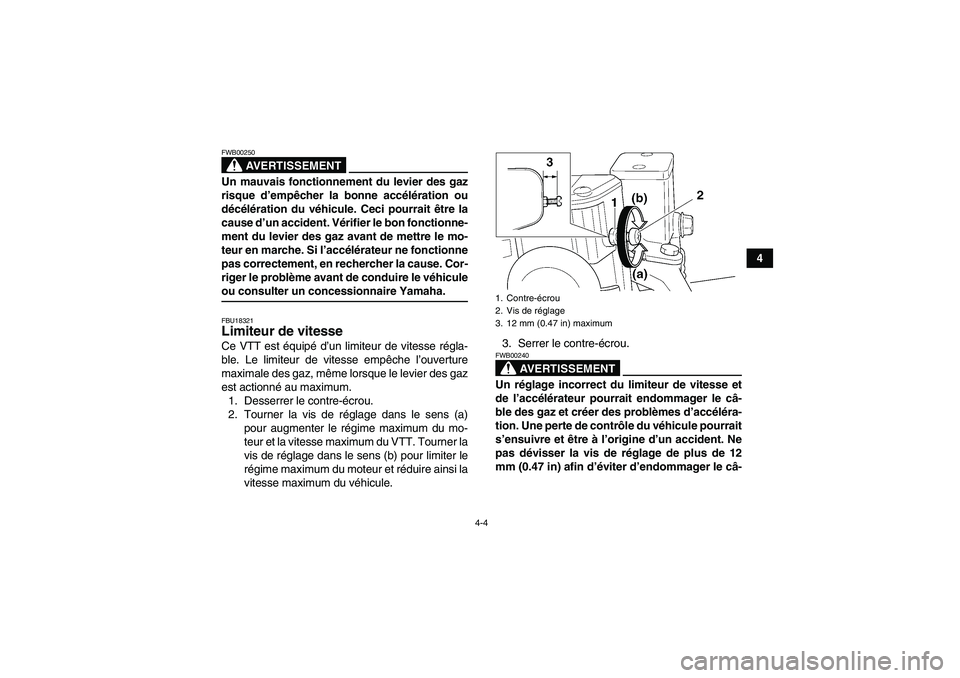

riger le problème avant de conduire le véhiculeou consulter un concessionnaire Yamaha.FBU18321Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule.3. Serrer le contre-écrou.
AVERTISSEMENT
FWB00240Un réglage incorrect du limiteur de vitesse et
de l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accéléra-
tion. Une perte de contrôle du véhicule pourrait
s’ensuivre et être à l’origine d’un accident. Ne
pas dévisser la vis de réglage de plus de 12
mm (0.47 in) afin d’éviter d’endommager le câ-1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
U5YT65F0.book Page 4 Tuesday, March 18, 2008 1:54 PM

4-5

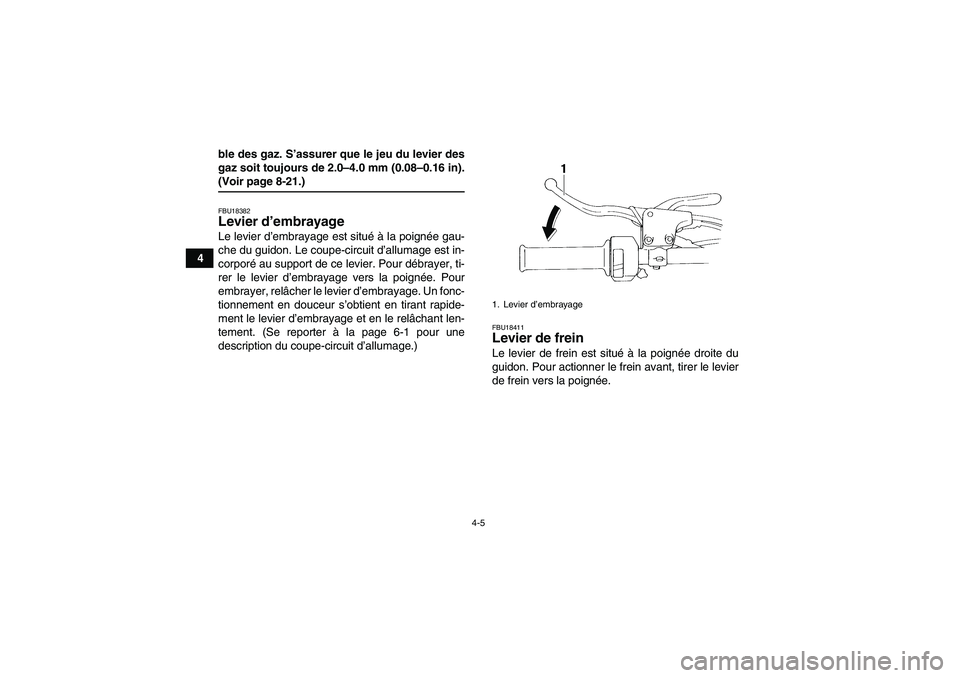

4ble des gaz. S’assurer que le jeu du levier des
gaz soit toujours de 2.0–4.0 mm (0.08–0.16 in).
(Voir page 8-21.)FBU18382Levier d’embrayage Le levier d’embrayage est situé à la poignée gau-
che du guidon. Le coupe-circuit d’allumage est in-
corporé au support de ce levier. Pour débrayer, ti-
rer le levier d’embrayage vers la poignée. Pour
embrayer, relâcher le levier d’embrayage. Un fonc-
tionnement en douceur s’obtient en tirant rapide-
ment le levier d’embrayage et en le relâchant len-
tement. (Se reporter à la page 6-1 pour une
description du coupe-circuit d’allumage.)
FBU18411Levier de frein Le levier de frein est situé à la poignée droite du
guidon. Pour actionner le frein avant, tirer le levier
de frein vers la poignée.1. Levier d’embrayage
U5YT65F0.book Page 5 Tuesday, March 18, 2008 1:54 PM

4-6
4

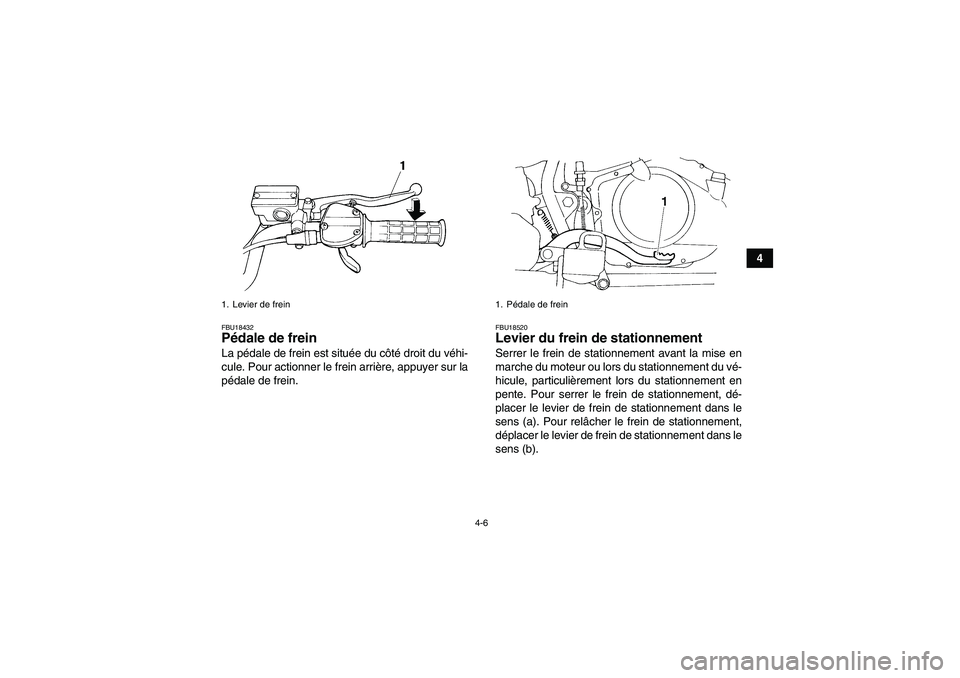

FBU18432Pédale de frein La pédale de frein est située du côté droit du véhi-
cule. Pour actionner le frein arrière, appuyer sur la
pédale de frein.
FBU18520Levier du frein de stationnement Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, dé-
placer le levier de frein de stationnement dans le
sens (a). Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans le
sens (b).
1. Levier de frein
1. Pédale de frein
U5YT65F0.book Page 6 Tuesday, March 18, 2008 1:54 PM

4-7
4

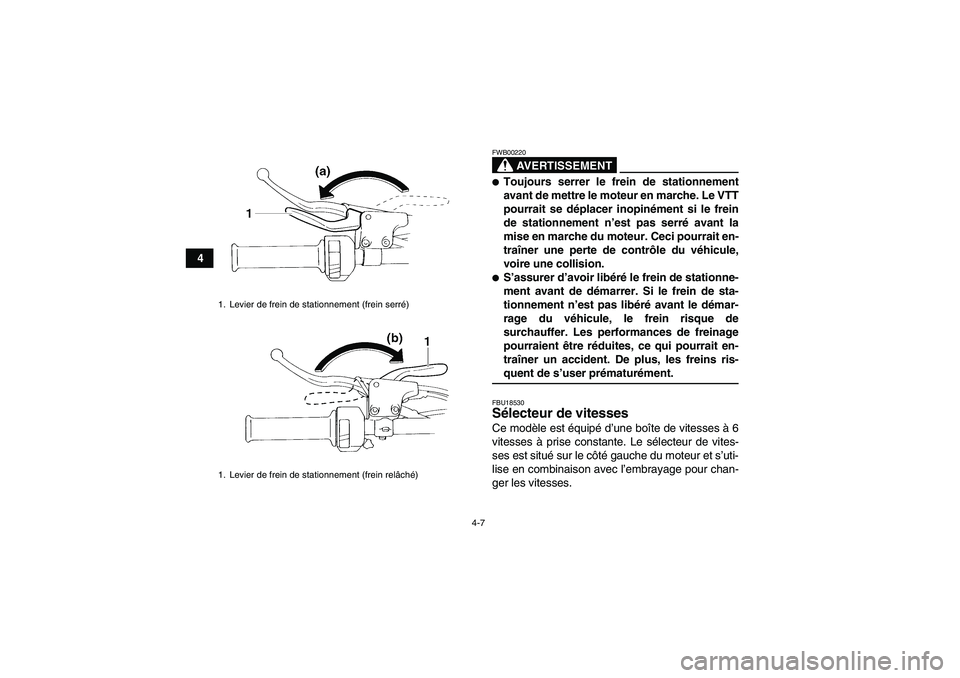

AVERTISSEMENT
FWB00220
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.
S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le démar-
rage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-quent de s’user prématurément.FBU18530Sélecteur de vitesses Ce modèle est équipé d’une boîte de vitesses à 6
vitesses à prise constante. Le sélecteur de vites-
ses est situé sur le côté gauche du moteur et s’uti-
lise en combinaison avec l’embrayage pour chan-
ger les vitesses.
1. Levier de frein de stationnement (frein serré)
1. Levier de frein de stationnement (frein relâché)U5YT65F0.book Page 7 Tuesday, March 18, 2008 1:54 PM
